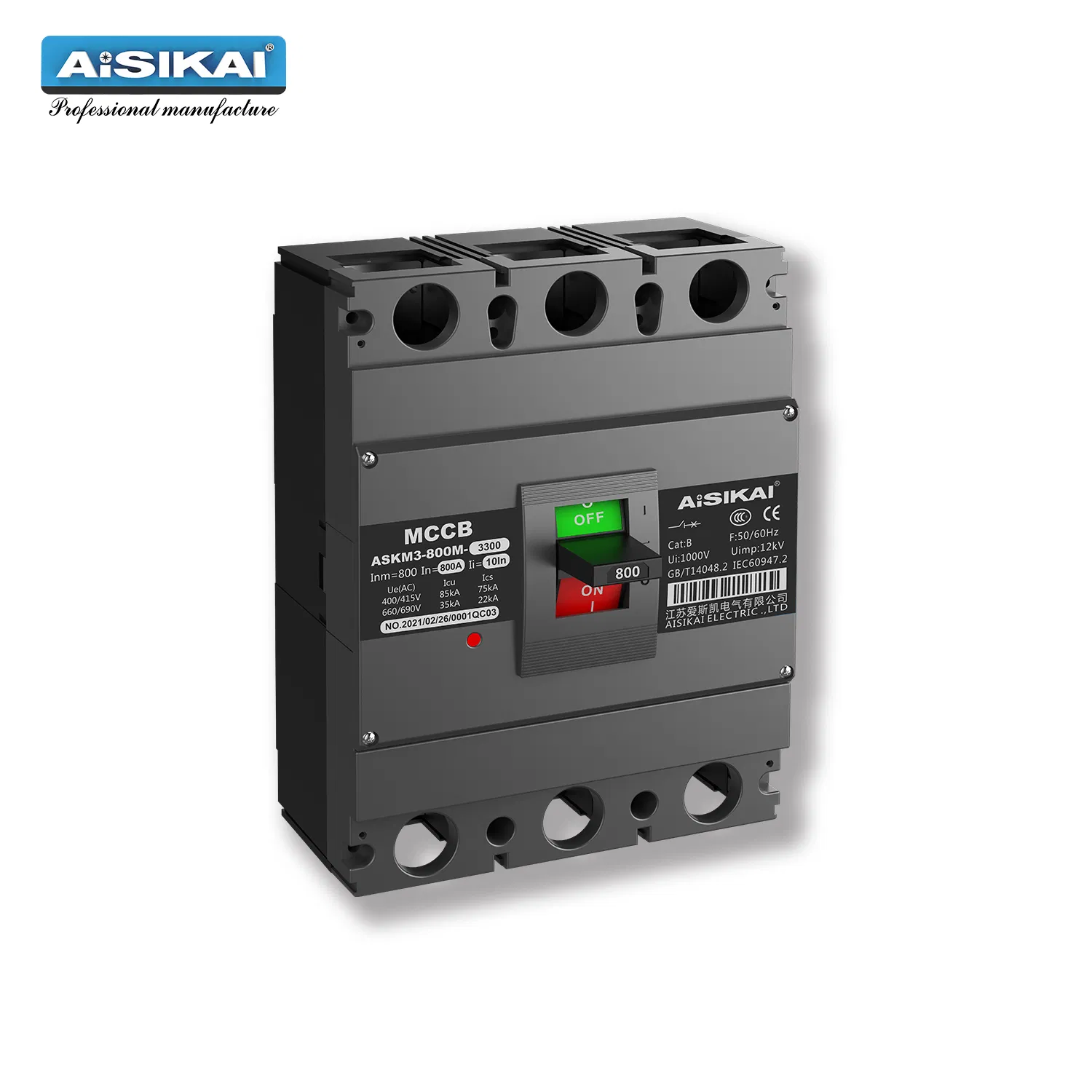

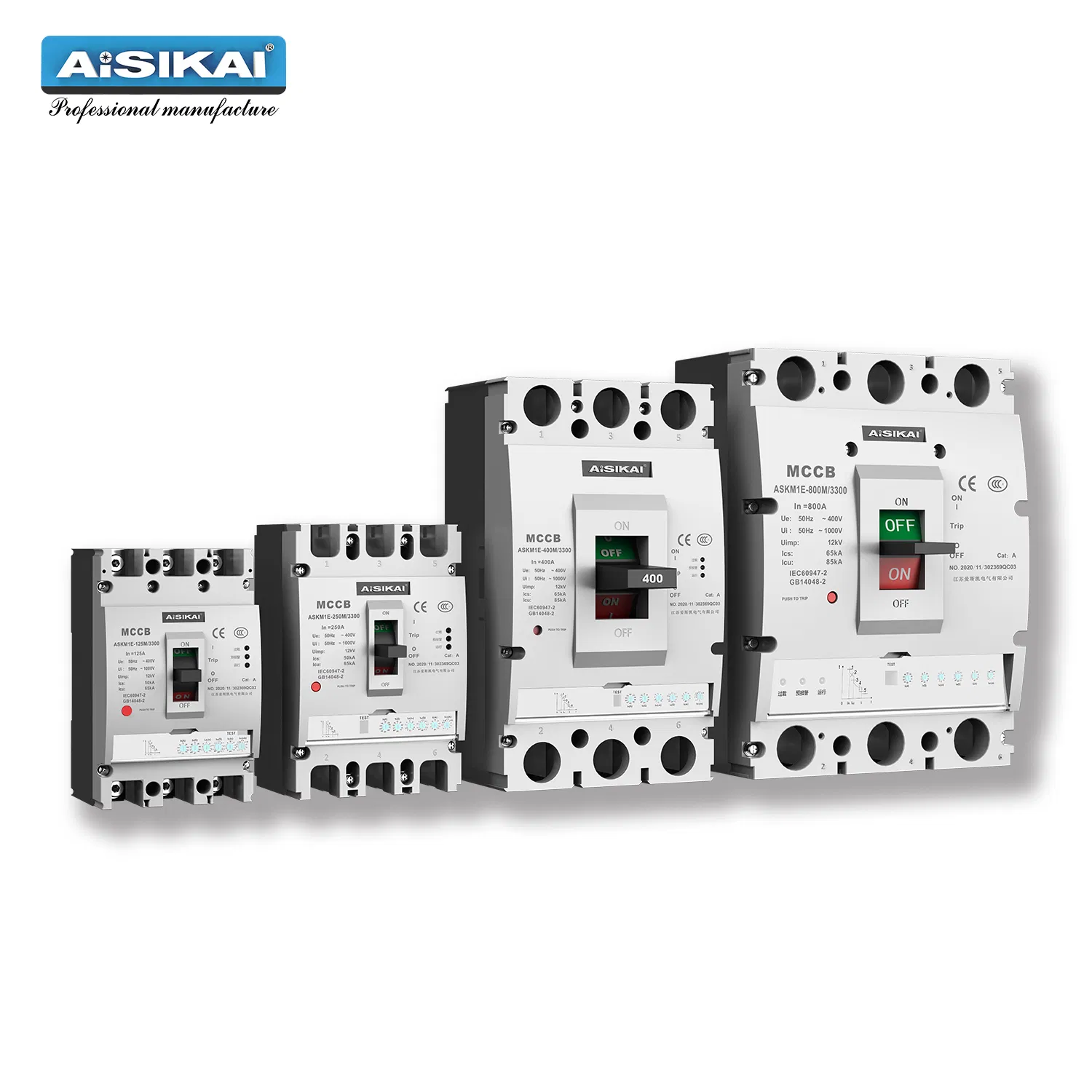

3 Polo 1250A Disjuntor de Caixa Moldada Termomagnético Certificado CE

1 / 5

3 Polo 1250A Disjuntor de Caixa Moldada Termomagnético Certificado CE

Costumização:	Disponível
Capacidade de Interrupção:	Disjuntores de Baixa Tensão
Operação:	Tipo Elétrico

Enviar consulta

Descrição do produto

📋Informação Básica

N ° de Modelo 1250A

Velocidade Disjuntor de Tipo Normal

Meio de extinção de arco Ar

Instalação Fixado

Estrutura MCCB

Número pólos 2/3/4p

Tipo Disjuntor de circuito

Função Disjuntor Proteção de Falha

Certificação CE, CCC

poste 3/4

tensão de trabalho nominal 400V

retorno de isolamento nominal 800V

teste a tensão 400*1.1V

icu 22 000

ics 18 000

Pacote de Transporte 1 peça/caixa

Especificação 63A

Código HS 8536500000

Capacidade de Produção 6000 peças/mês

⚡Descrição de Produto

MCCB condições de trabalho normais e métodos de instalação
Categoria	Requisitos
Elevação	O local de instalação não excede os 2000 metros acima do nível do mar
Temperatura do ar ambiente	O limite superior não exceda 40 ºC; o limite inferior não exceda -5 ºC; o valor médio de 24 horas não excede os 35 ºC
Nível de poluição	Nível 3
Categoria de instalação	Instalação Categoria ILL, disjuntor 1600A IV
Atmosférica condições	A humidade relativa atmosférica não excede os 50% quando a temperatura do ar ambiente é de 40 C. pode ter uma humidade relativa superior a uma temperatura mais baixa. A humidade relativa máxima média do mês de wettest é de 90% e a temperatura mínima média do mês é de 25 C. Considerando a condensação que ocorre na superfície do produto devido a alterações de temperatura.
Instalação Condições	Instalado em locais sem agitação significativa e vibração por choque, o campo magnético perto do local de instalação não deve exceder 5 limes do campo magnético em qualquer direção, e os disjuntores de fuga devem ser instalados verticalmente.
Instalação	O disjuntor pode ser instalado verticalmente (ou seja, verticalmente) ou horizontalmente (ou seja, horizontalmente).
Modo de entrada	O disjuntor não pode descer, ou seja, apenas 1,3,5 linhas de alimentação, 2,4,6 linhas de carga

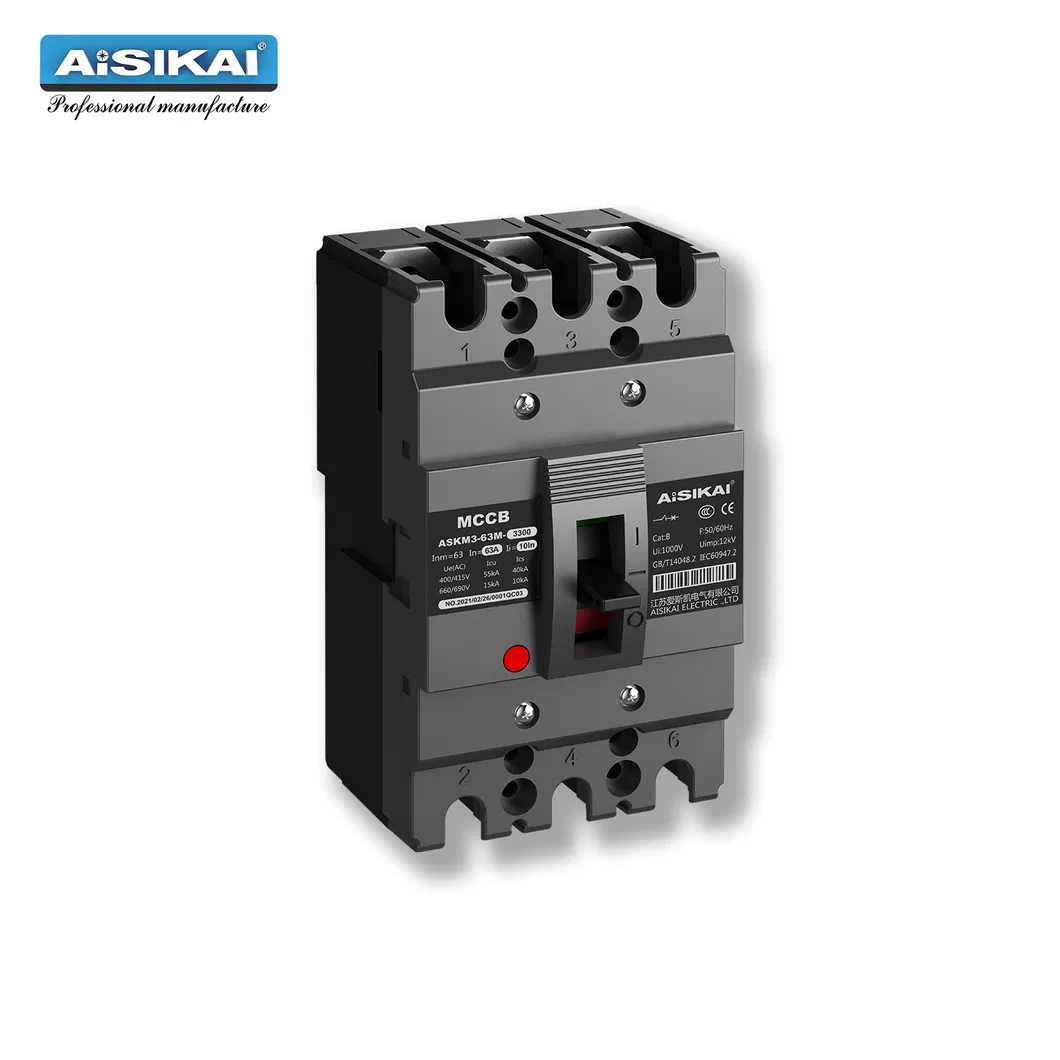

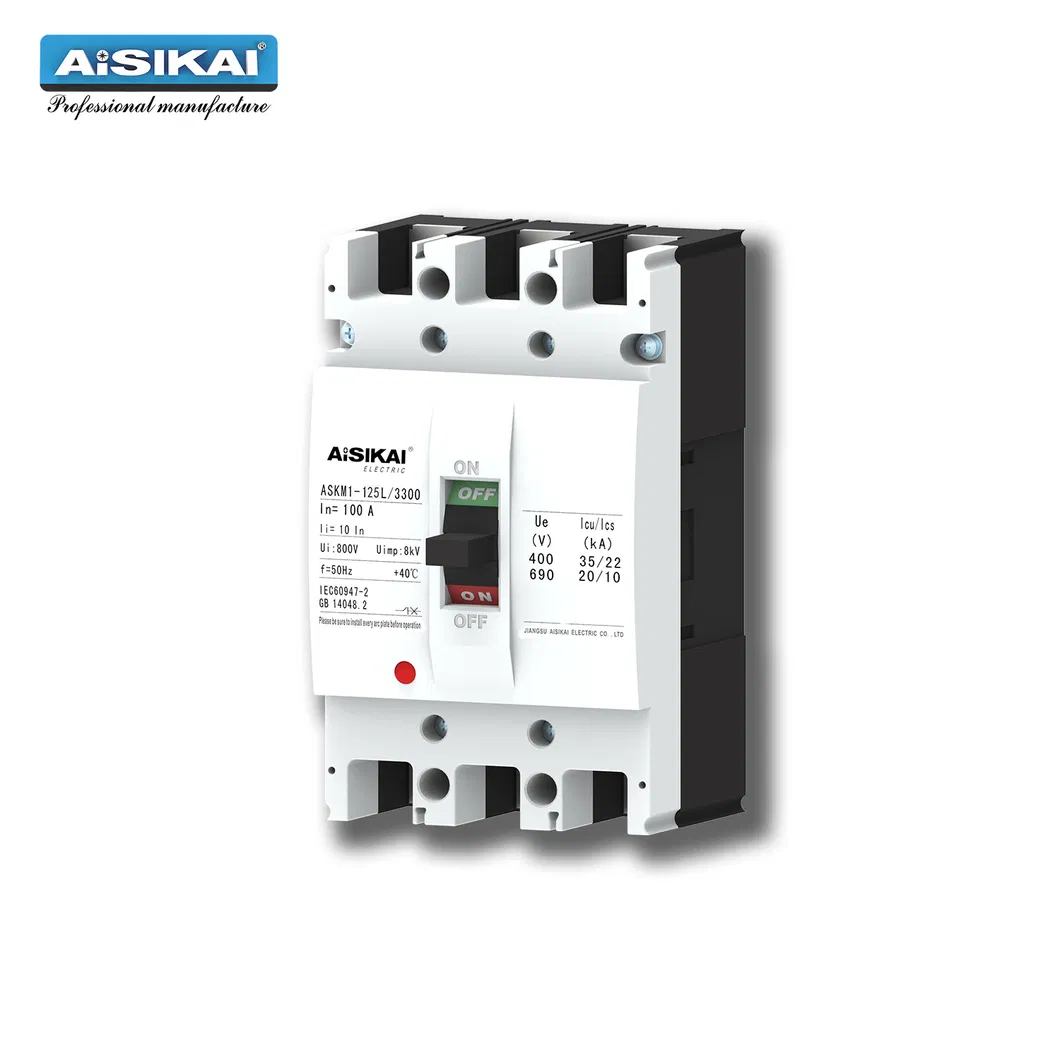

Disjuntor de Caixa Moldada Termomagnético

O disjuntor de caixa moldada MCCB é um novo tipo de disjuntor projetado e desenvolvido através da adoção de uma combinação de tecnologias avançadas internacionais.

Disjuntor com dispositivo de protecção contra sobrecarga, curto-circuito e subtensão para proteger as linhas de alimentação e o equipamento contra danos.

O disjuntor pode ser instalado verticalmente (ou seja, carga vertical) ou horizontalmente (ou seja, carga cruzada).

De acordo com o nível da sua capacidade nominal de quebra de curto-circuito, está dividido em três categorias, nomeadamente tipo L (tipo padrão), tipo M (tipo de quebra relativamente elevada), tipo H (tipo de quebra elevada). O produto é de pequeno volume, elevada capacidade de quebra, curto arco e características antivibração, sendo ideal para utilização em terra e marítima.

Tensão de isolamento nominal de 800 V, adequada para CA DE 50 HZ, tensão de trabalho nominal de 690 V e inferior ao circuito para arranque pouco frequente.

Caixa moldada disjuntor de circuito - Principais indicadores técnicos
O valor de parâmetro da acção instantânea característica do MCCB para distribuição é 1o.ln ± 20%, ASKM-1600:7ln ± 20%, o valor de parâmetro da acção instantânea característica do disjuntor de protecção do motor é de 12 ± 20%.
Item	Número pólos	Corrente nominal (A)	Tensão nominal (V)	Tensão isolamento (V)	Tensão teste (V)	ICU (ka)	ICs (ka)	Distância arco (mm)
ASKM1-63L	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	22	18	0
ASKM1-63M	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	35	22	0
ASKM1-125L	3/4	16/20/25/32/40/50/63/80/100/125	400	800	400 * 1.10	35	22	≤ 50
ASKM1-125M	3/4					50	35
ASKM1-125H	3/4					85	50
ASKM1-125L	3/4		690			10	5
ASKM1-125M	3/4		690			20	10
ASKM1-250L	3/4	100/125/140/160/180/200/225/250	400	800	400 * 1.10	35	22
ASKM1-250M	3/4					50	35
ASKM1-250H	3/4					85	50
ASKM1-250L	3/4		690			10	5
ASKM1-250M	3/4		690			20	10
ASKM1-400L/M/H	3/4	225/250/315/350/400	400/690	800	400 * 1.10	65	50	≤ 100
ASKM1-630L/M/H	3/4	400/500/630	400/690	800	400 * 1.10	75	65
ASKM1-1600M/H	3/4	800/1000/1250/1600	400/690	800	400 * 1.10	85	65

FOLHA DE DIMENSÕES DO MCCB
Dimensão	M1-63L	M1-63M	M1-125L/M	M1-125H	M1-250L/M	M1-250H	M1-250L/M
C	85	85	87.5	87	102	102	102
E	51	51	55	55	55	55	55
F	22	22	22	22	22	22	22
G	14	14	17.5	17.5	23	23	23
H	76	76	73	90	89	106	106
L	136	136	150	150	166	166	166
W	78	78	92	92	106	106	106
A (Montagem)	25	25	30	30	35	35	35
B (Montagem)	117	117	129	129	129	126	126

❓Perguntas Frequentes (FAQ)

1. Como posso obter uma amostra do produto?

Antes de receber a primeira encomenda, é necessário pagar o custo da amostra e a taxa de envio expresso. O valor pago pela amostra será integralmente reembolsado e deduzido no seu primeiro pedido formal.

2. Qual é o tempo de entrega para o envio de amostras?

Para itens já existentes e disponíveis em nosso estoque, o processamento e envio da amostra são realizados no prazo de até 3 dias.

3. É possível personalizar os produtos com nossa própria marca?

Sim. Temos suporte para impressão do seu logotipo personalizado tanto nos produtos quanto nas embalagens, desde que a quantidade mínima de pedido (MOQ) exigida seja atendida.

4. Qual é a quantidade mínima de pedido (MOQ) e o tempo médio de entrega?

O MOQ inicial é de 1 unidade para chaves de transferência automática (ATS). Normalmente, mantemos em estoque disjuntores de caixa moldada (MCCB) com capacidade inferior a 1000A para garantir um suporte de fornecimento ágil e entrega rápida.

5. Como é garantida a qualidade dos produtos enviados?

Realizamos um controle de qualidade extremamente rígido através de detecções e testes individuais (um a um) durante toda a fase de produção. Além disso, é feita uma inspeção minuciosa antes do embarque para garantir que cada produto e sua embalagem estejam em perfeitas condições.
