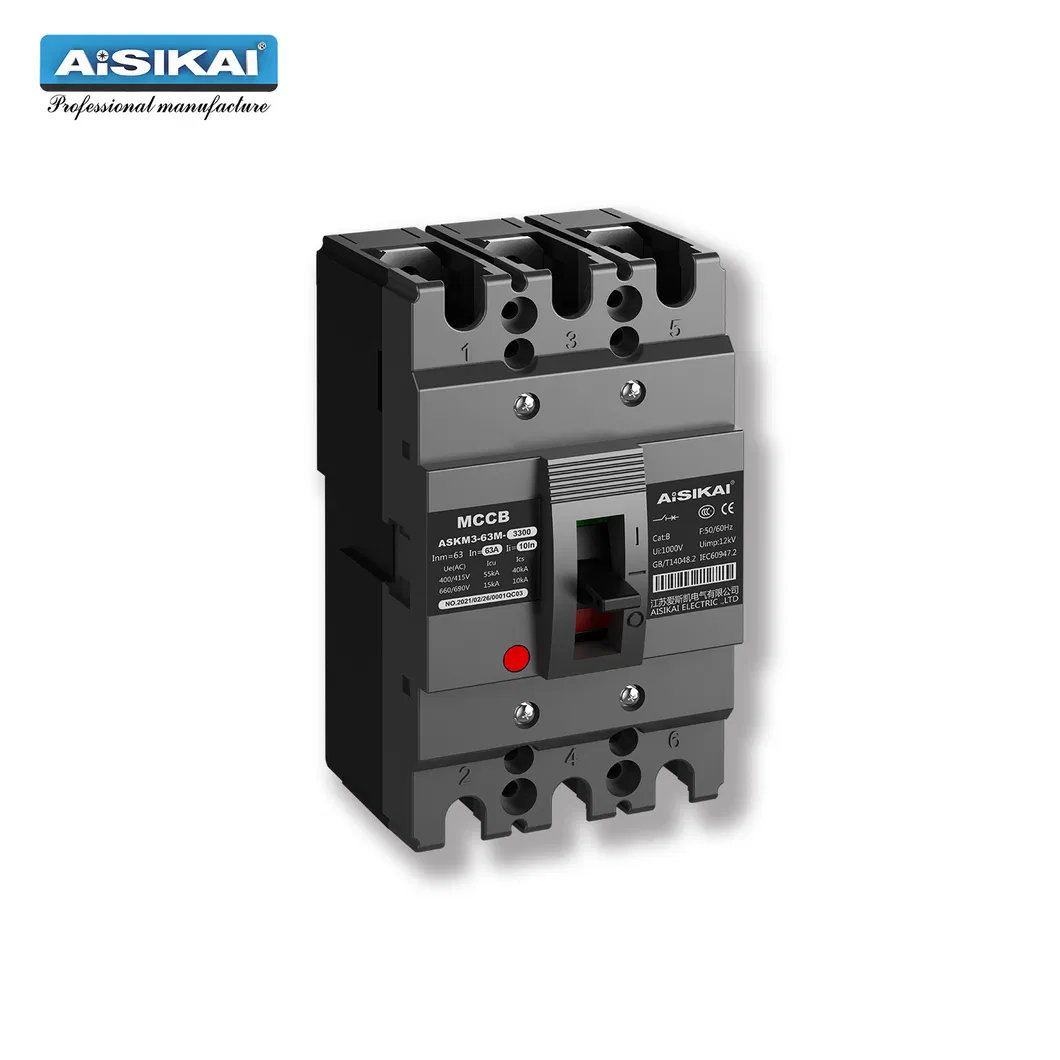

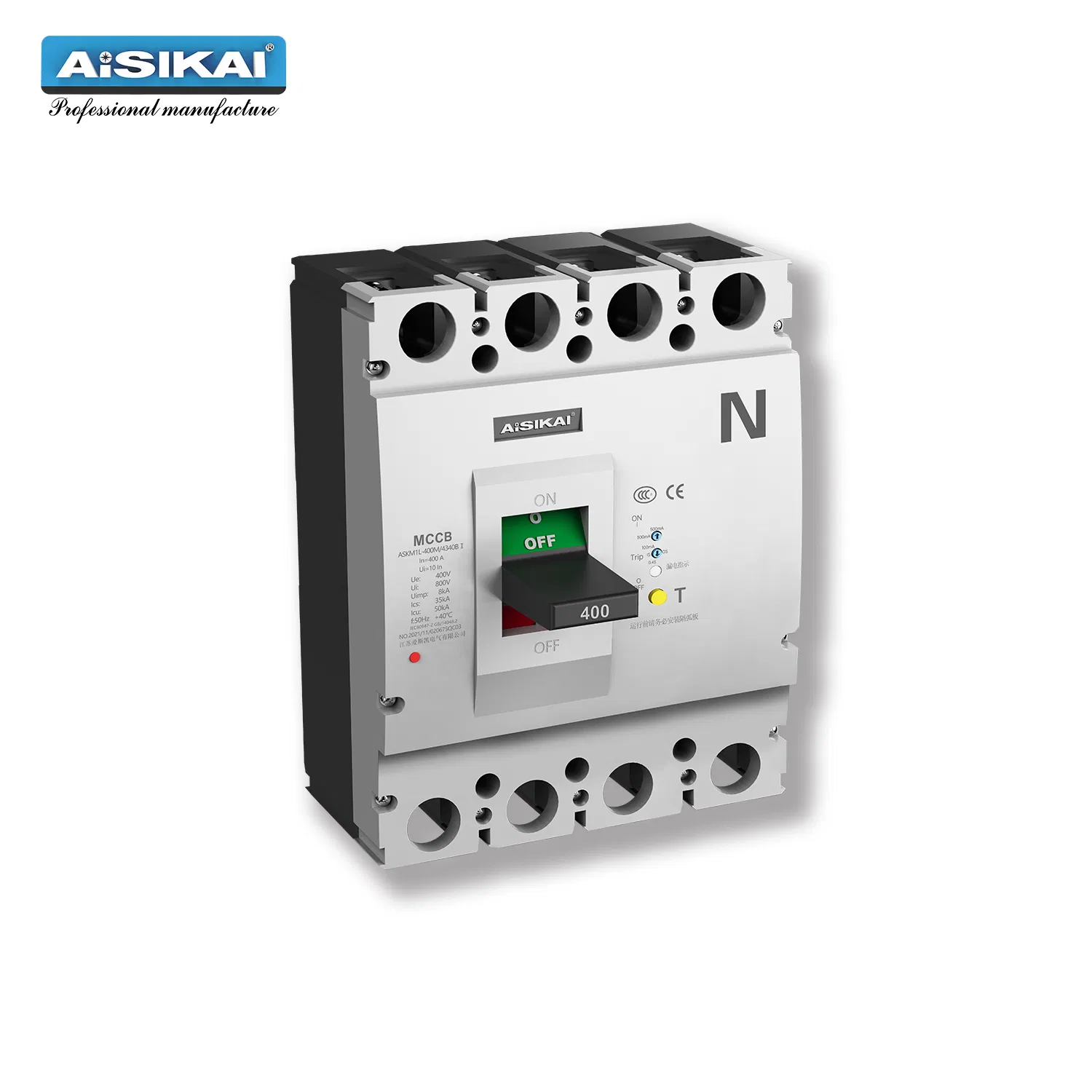

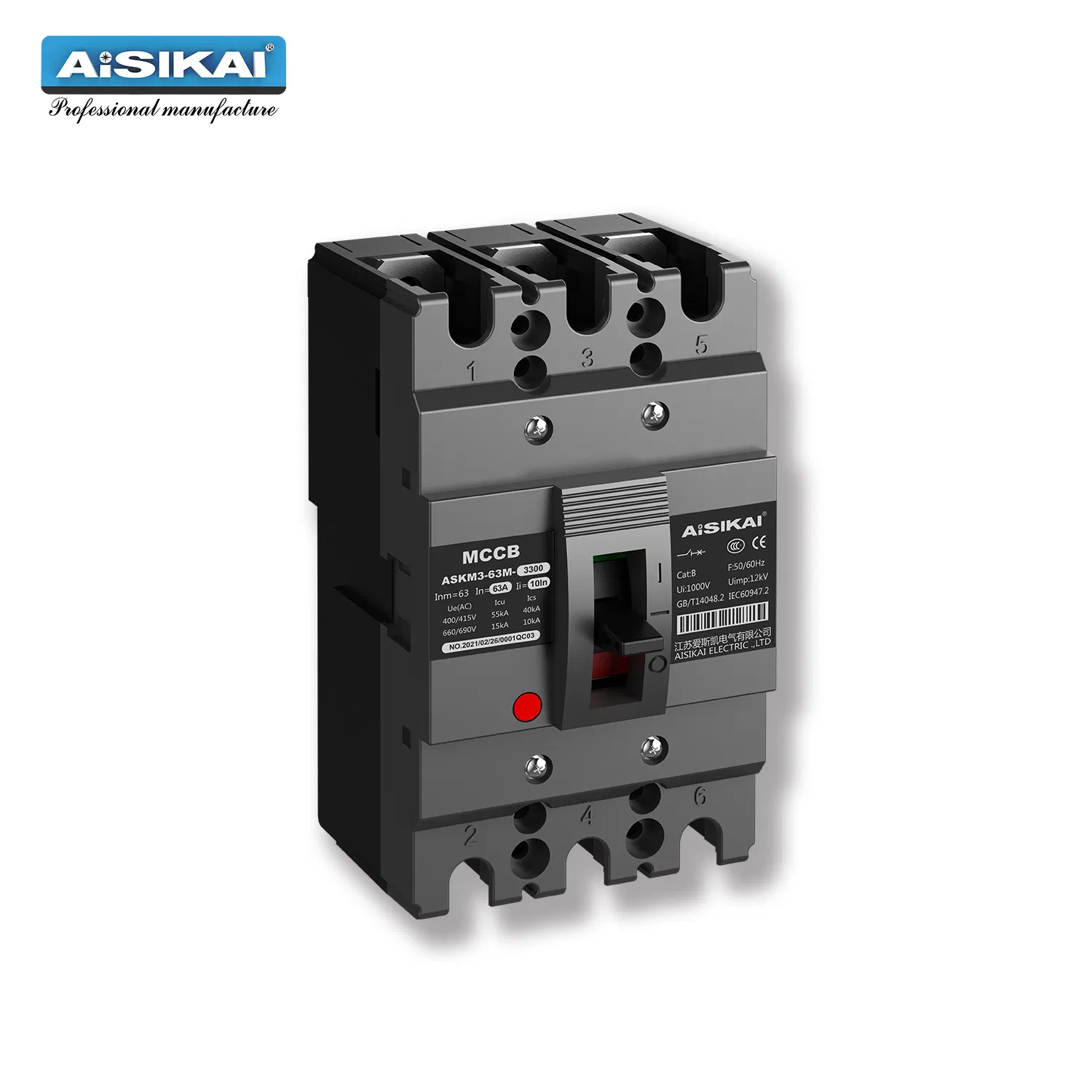

3 Polo 225A Disjuntor de Caixa Moldada Termomagnético Certificado CE

1 / 5

3 Polo 225A Disjuntor de Caixa Moldada Termomagnético Certificado CE

Enviar consulta

Descrição do produto

Condições de Trabalho Normais e Métodos de Instalação do MCCB

AISIKAI MCCB condições de trabalho normais e métodos de instalação
Categoria	Requisitos
Elevação	O local de instalação não excede os 2000 metros acima do nível do mar
Temperatura do ar ambiente	O limite superior não exceda 40 ºC; o limite inferior não exceda -5 ºC; o valor médio de 24 horas não excede os 35 ºC
Nível de poluição	Nível 3
Categoria de instalação	Instalação Categoria ILL, disjuntor 1600A IV
Atmosférica condições	A humidade relativa atmosférica não excede os 50% quando a temperatura do ar ambiente é de 40 C. pode ter uma humidade relativa superior a uma temperatura mais baixa. A humidade relativa máxima média do mês de wettest é de 90% e a temperatura mínima média do mês é de 25 C. Considerando a condensação que ocorre na superfície do produto devido a alterações de temperatura.
Instalação Condições	Instalado em locais sem agitação significativa e vibração por choque, o campo magnético perto do local de instalação não deve exceder 5 limes do campo magnético em qualquer direção, e os disjuntores de fuga devem ser instalados verticalmente.
Instalação	O disjuntor pode ser instalado verticalmente (ou seja, verticalmente) ou horizontalmente (ou seja, horizontalmente).
Modo de entrada	O disjuntor não pode descer, ou seja, apenas 1,3,5 linhas de alimentação, 2,4,6 linhas de carga

O disjuntor de caixa moldada AISIKAI MCCB é um novo tipo de disjuntor projetado e desenvolvido através da adoção de uma combinação de tecnologias avançadas internacionais.

Disjuntor com dispositivo de protecção contra sobrecarga, curto-circuito e subtensão para proteger as linhas de alimentação e o equipamento contra danos.

O disjuntor pode ser instalado verticalmente (ou seja, carga vertical) ou horizontalmente (ou seja, carga cruzada).

De acordo com o nível da sua capacidade nominal de quebra de curto-circuito, está dividido em três categorias, nomeadamente tipo L (tipo padrão), tipo M (tipo de quebra relativamente elevada), tipo H (tipo de quebra elevada).

O produto é de pequeno volume, elevada capacidade de quebra, curto arco e características antivibração, sendo ideal para utilização em terra e marítima.

Tensão de isolamento nominal de 800 V, adequada para CA DE 50 HZ, tensão de trabalho nominal de 690 V e inferior ao circuito para arranque pouco frequente.

Indicadores Técnicos Principais

AISIKAI caixa moldada disjuntor de circuito principais indicadores técnicos
O valor de parâmetro da acção instantânea característica do MCCB para distribuição é 1o.ln ± 20%, ASKM-1600:7ln ± 20%, o valor de parâmetro da acção instantânea característica do disjuntor de protecção do motor é de 12 ± 20%.
Item	Número do pólo	Corrente nominal (A)	Tensão nominal de funcionamento (V)	Tensão de isolamento nominal (V)	ICU (limite nominal de capacidade de quebra de curto-circuito)			Distância de formação de arco (mm)
Item	Número do pólo	Corrente nominal (A)	Tensão nominal de funcionamento (V)	Tensão de isolamento nominal (V)	Tensão de teste (V)	UTI (ka)	ICs (ka)	Distância de formação de arco (mm)
ASKM1-63L	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	22	18	0
ASKM1-63M	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	35	22	0

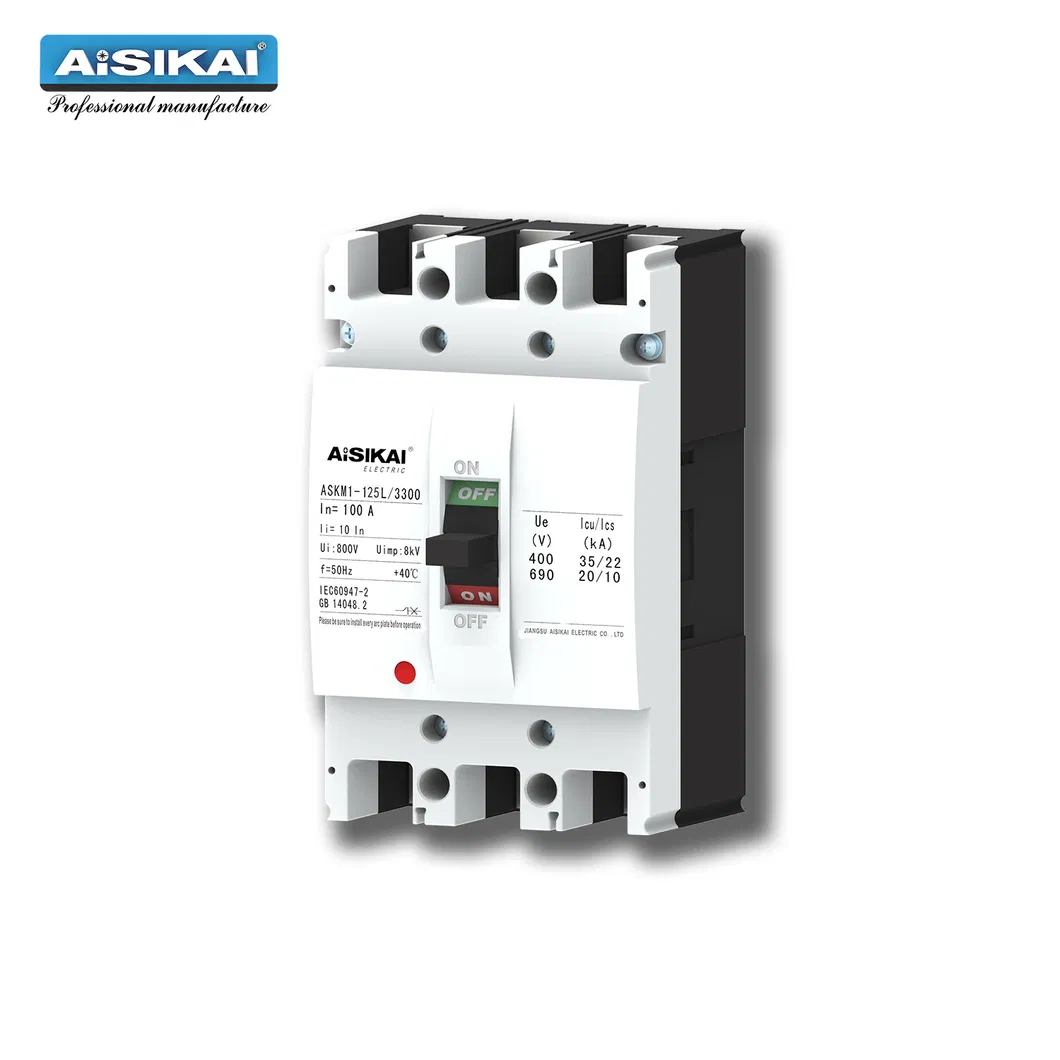

ASKM1-125L	3/4	16/20/25/32/40/50/63/80/100/125	400	800	400 * 1.10	35	22	≤ 50
ASKM1-125M	3/4					50	35
ASKM1-125H	3/4					85	50
ASKM1-125L	3/4		690			10	5
ASKM1-125M	3/4		690			20	10
ASKM1-250L	3/4	100/125/140/160/180/200/225/250	400	800	400 * 1.10	35	22
ASKM1-250M	3/4					50	35
ASKM1-250H	3/4					85	50
ASKM1-250L	3/4		690			10	5
ASKM1-250M	3/4		690			20	10
ASKM1-400L	3/4	225/250/315/350/400	400	800	400 * 1.10	65	50	≤ 100
ASKM1-400M	3/4
ASKM1-400H	3/4
ASKM1-400L	3/4		690
ASKM1-400M	3/4		690

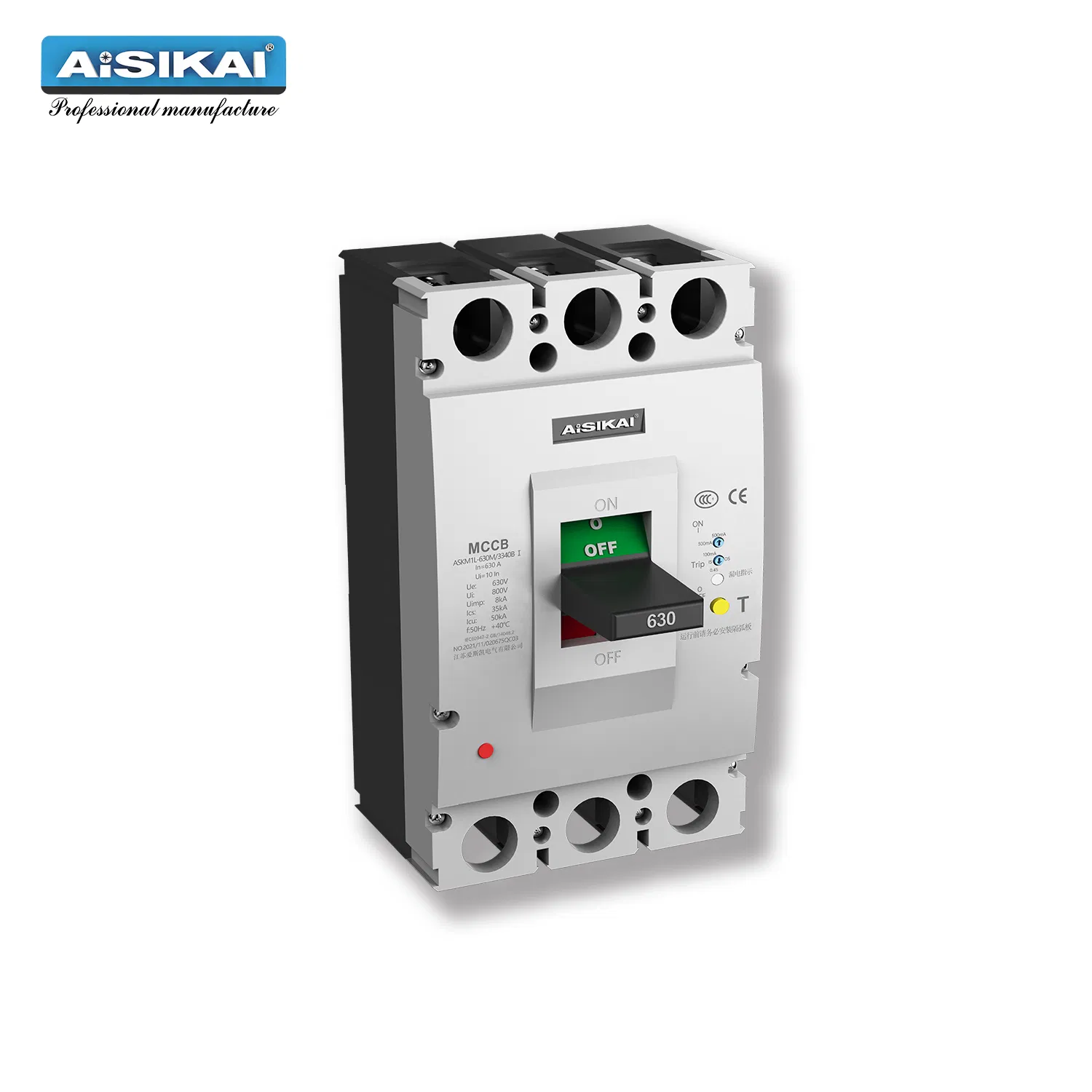

ASKM1-630L	3/4	400/500/630	400	800	400 * 1.10	75	65
ASKM1-630M	3/4
ASKM1-630H	3/4
ASKM1-630L	3/4		690
ASKM1-630M	3/4		690

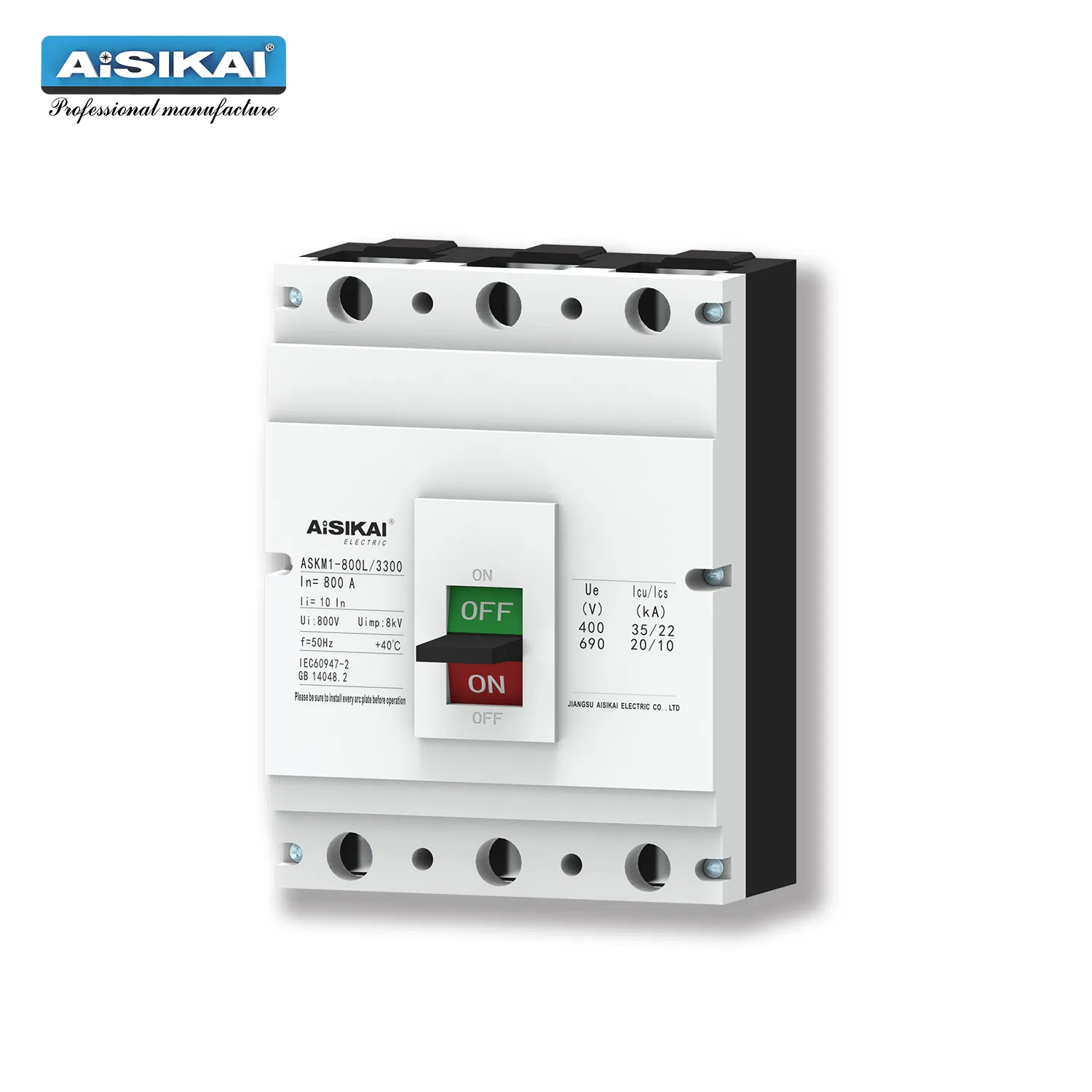

ASKM1-800L	3/4	630/700/800	400	800	400 * 1.10	85	70
ASKM1-800M	3/4
ASKM1-800H	3/4
ASKM1-800M	3/4		690
ASKM1-1600M	3/4	800/1000/1250/1600	400	800	400 * 1.10	85	65
ASKM1-1600H	3/4		400
ASKM1-1600M	3/4		690

Folha de Dimensões do MCCB

FOLHA DE DIMENSÕES DO AISIKAI MCCB
Dimensão	M1-63L	M1-63M	M1-125 L/M	M1-125H	M1-250 L/M	M1-250H	M1-250 L/M
C	85	85	87.5	87	102	102	-
E	51	51	55	55	55	55	-
F	22	22	22	22	22	22	-
G	14	14	17.5	17.5	23	23	-
G1	6.5	6.5	7.5	7.5	11.5	11.5	-
H	76	76	73	90	89	106	-
H1	90	100	87	105	112	127	-
H2	18.5	18.5	24	24	23	23	-
H3	8	8	8.5	9	7	7	-
L	136	136	150	150	166	166	-
L1	170	170	255	255	292	292	-
L2	118	118	131	131	144	144	-
W	78	78	92	92	106	106	-
W1	25	25	30	30	35	35	-
Dimensões de Montagem
A	25	25	30	30	35	35	-
B	117	117	129	129	129	126	-
Φd	4.5	4.5	4.5 * 6	4.5 * 6	4.5 * 6	5.5	-

Perguntas Frequentes (FAQ)

Como posso obter uma amostra?

Antes de recebermos a primeira encomenda, por favor pague o custo da amostra e a taxa expressa. A AISIKAI devolverá o custo da amostra no seu primeiro pedido.

Qual é o tempo de fornecimento da amostra?

Para itens existentes em stock, o envio é realizado no prazo de 3 dias.

É possível colocar a nossa marca nos seus produtos?

Sim. Podemos imprimir o seu logótipo nos produtos e nas embalagens, desde que seja cumprida a nossa Quantidade Mínima de Encomenda (MOQ).

O que é necessário saber sobre o MOQ e o tempo de entrega?

A quantidade mínima de encomenda (MOQ) é de 1 unidade para ATS. Normalmente, dispomos de stock para disjuntores MCCB inferiores a 1000A, garantindo um suporte de entrega rápido.

Como é garantida a qualidade dos produtos?

Garantimos a qualidade através de dois passos rigorosos:
1) Deteção e controlo estrito e individual durante o processo de produção.
2) Inspeção rigorosa de cada produto antes do envio, assegurando que a embalagem chegue intacta.
