Condições Normais de Trabalho e Métodos de Instalação do MCCB
Categoria
Requisitos
Elevação
O local de instalação não excede os 2000 metros acima do nível do mar.
Temperatura do ar ambiente
O limite superior não excede 40 ºC; o limite inferior não excede -5 ºC; o valor médio de 24 horas não excede os 35 ºC.
Nível de poluição
Nível 3.
Categoria de instalação
Instalação Categoria ILL, disjuntor 1600A IV.
Condições atmosféricas
A humidade relativa atmosférica não excede os 50% quando a temperatura do ar ambiente é de 40 ºC. Pode ter uma humidade relativa superior a uma temperatura mais baixa. A humidade relativa máxima média do mês de wettest é de 90% e a temperatura mínima média do mês é de 25 ºC. Considerando a condensação que ocorre na superfície do produto devido a alterações de temperatura.
Condições de Instalação
Instalado em locais sem agitação significativa e vibração por choque, o campo magnético perto do local de instalação não deve exceder 5 vezes o campo magnético em qualquer direção, e os disjuntores de fuga devem ser instalados verticalmente.
Instalação
O disjuntor pode ser instalado verticalmente (ou seja, verticalmente) ou horizontalmente (ou seja, horizontalmente).
Modo de entrada
O disjuntor não pode descer, ou seja, apenas 1,3,5 linhas de alimentação, 2,4,6 linhas de carga.

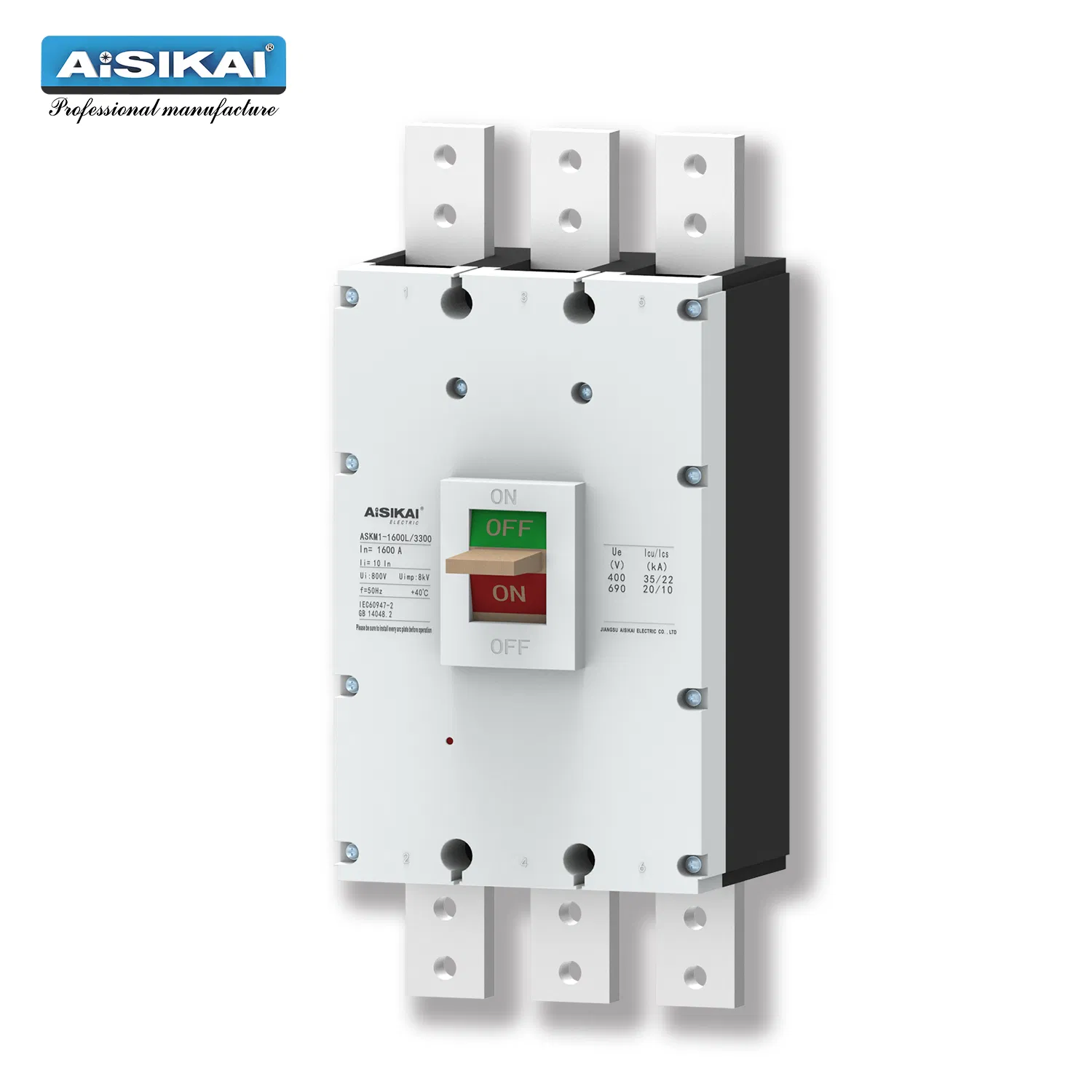

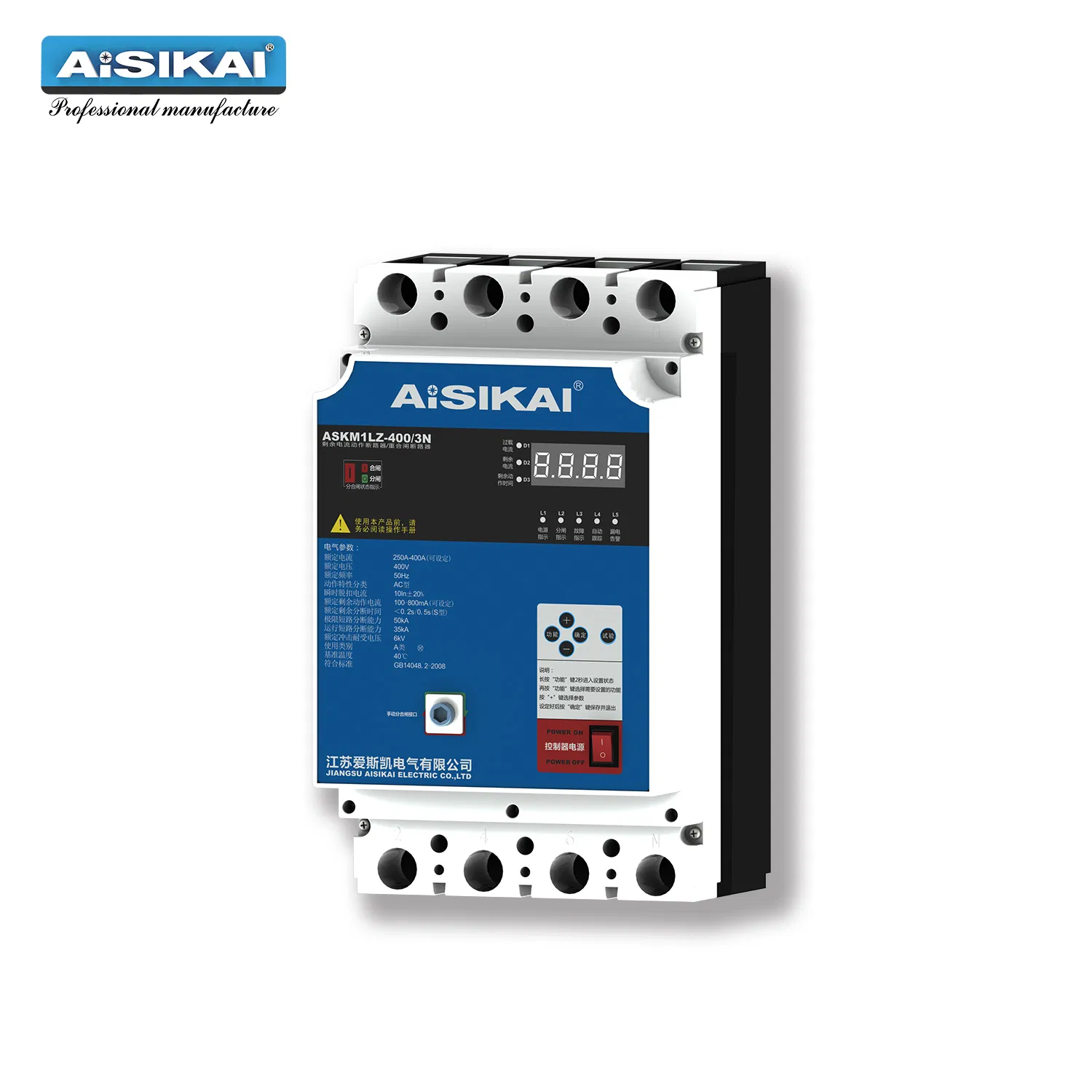

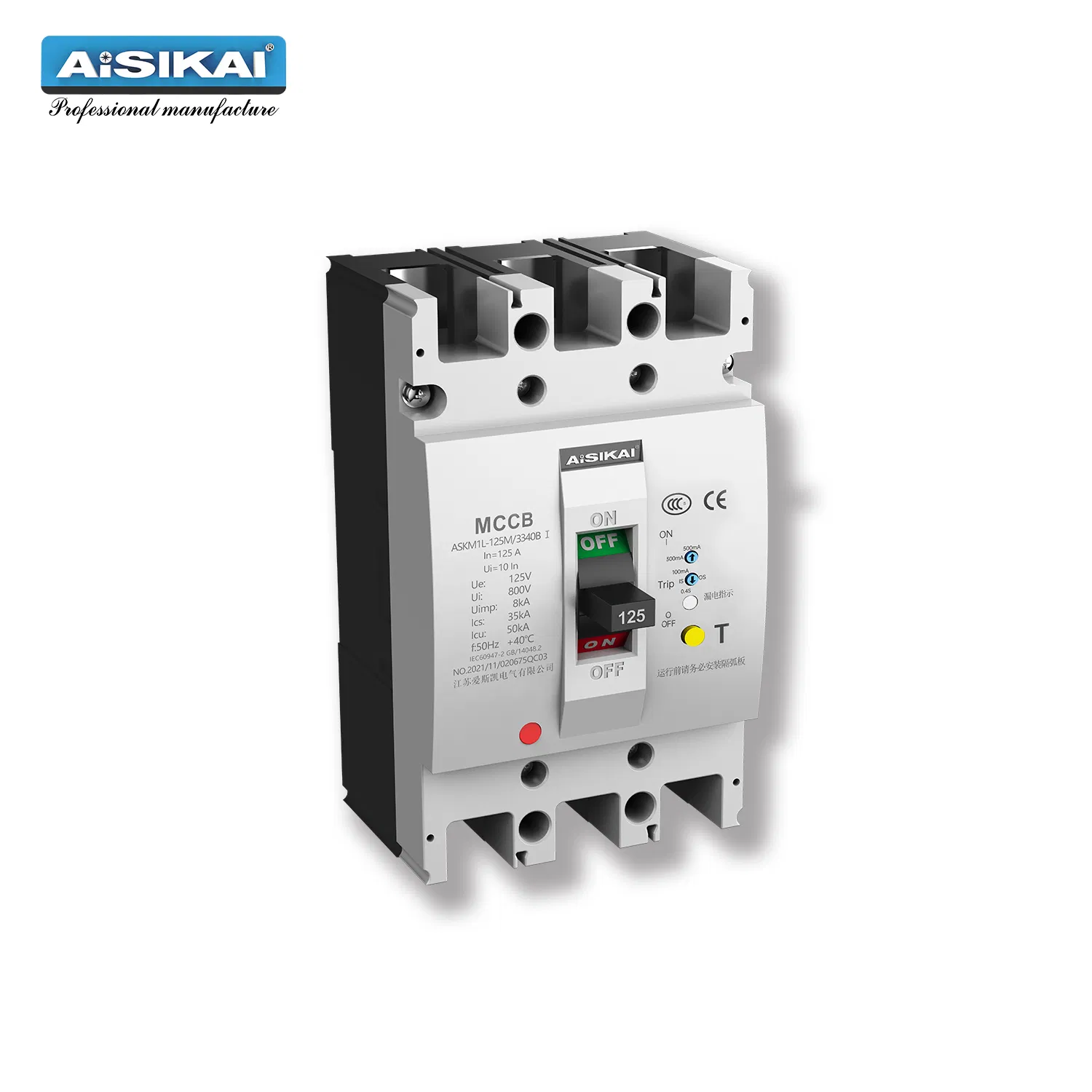

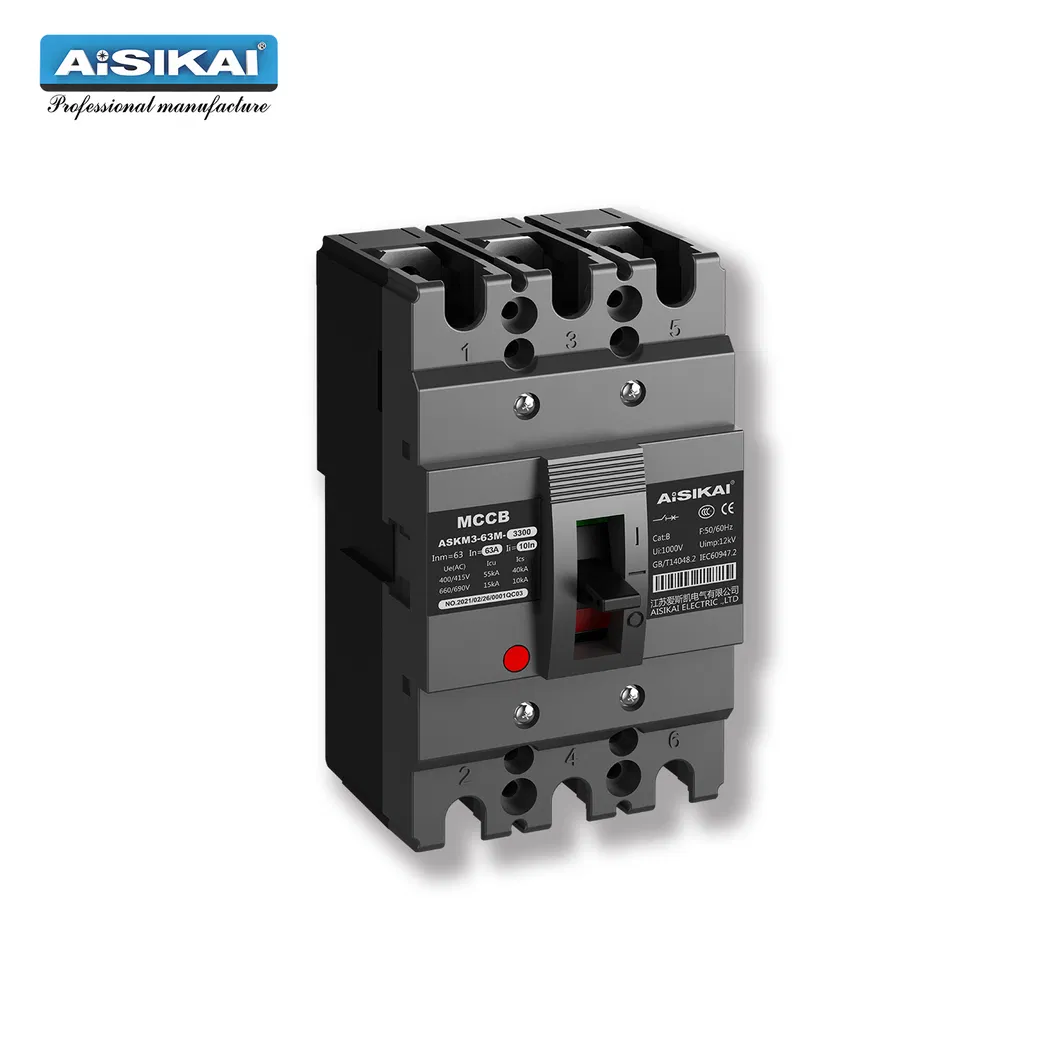

O disjuntor de caixa moldada MCCB é um novo tipo de disjuntor projetado e desenvolvido através da adoção de uma combinação de tecnologias avançadas internacionais.
Disjuntor com dispositivo de protecção contra sobrecarga, curto-circuito e subtensão para proteger as linhas de alimentação e o equipamento contra danos.
O disjuntor pode ser instalado verticalmente (ou seja, carga vertical) ou horizontalmente (ou seja, carga cruzada).
De acordo com o nível da sua capacidade nominal de quebra de curto-circuito, está dividido em três categorias, nomeadamente tipo L (tipo padrão), tipo M (tipo de quebra relativamente elevada), tipo H (tipo de quebra elevada), o produto é de pequeno volume, elevada capacidade de quebra, curto arco e características antivibração, é ideal para utilização em terra e marítima.
Tensão de isolamento nominal de 800 V, adequada para CA DE 50 HZ, tensão de trabalho nominal de 690 V e inferior ao circuito para arranque pouco frequente com.
Principais Indicadores Técnicos do Disjuntor de Caixa Moldada
O valor de parâmetro da acção instantânea característica do MCCB para distribuição é 1o.ln ± 20%, ASKM-1600:7ln ± 20%, o valor de parâmetro da acção instantânea característica do disjuntor de protecção do motor é de 12 ± 20%.
Item
Número do pólo
Corrente nominal (A)
Tensão nominal de funcionamento (V)
Tensão de isolamento nominal (V)
ICU (limite nominal de capacidade de quebra de curto-circuito)
Distância de formação de arco (mm)
Tensão de teste (V)
UTI (ka)
ICs (ka)
ASKM1-63L
3/4
10/16/20/25/32/40/50/63
400
800
400 * 1.10
22
18
0
ASKM1-63M
3/4
35
22

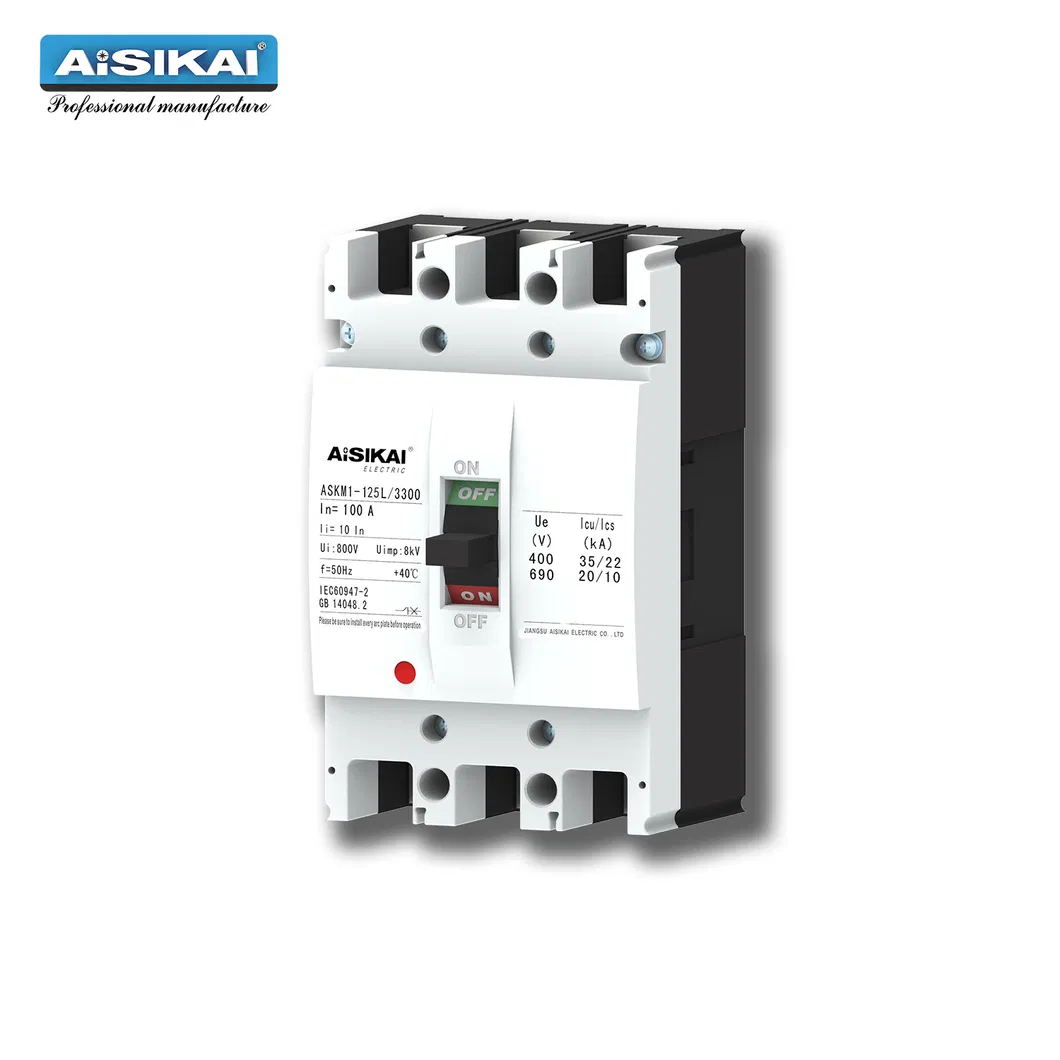

ASKM1-125L
3/4
16/20/25/32/40/50/63/80/100/125
400
800
400 * 1.10
35
22
≤ 50
ASKM1-125M
3/4
50
35
ASKM1-125H
3/4
85
50
ASKM1-125L
3/4
690
10
5
ASKM1-125M
3/4
20
10

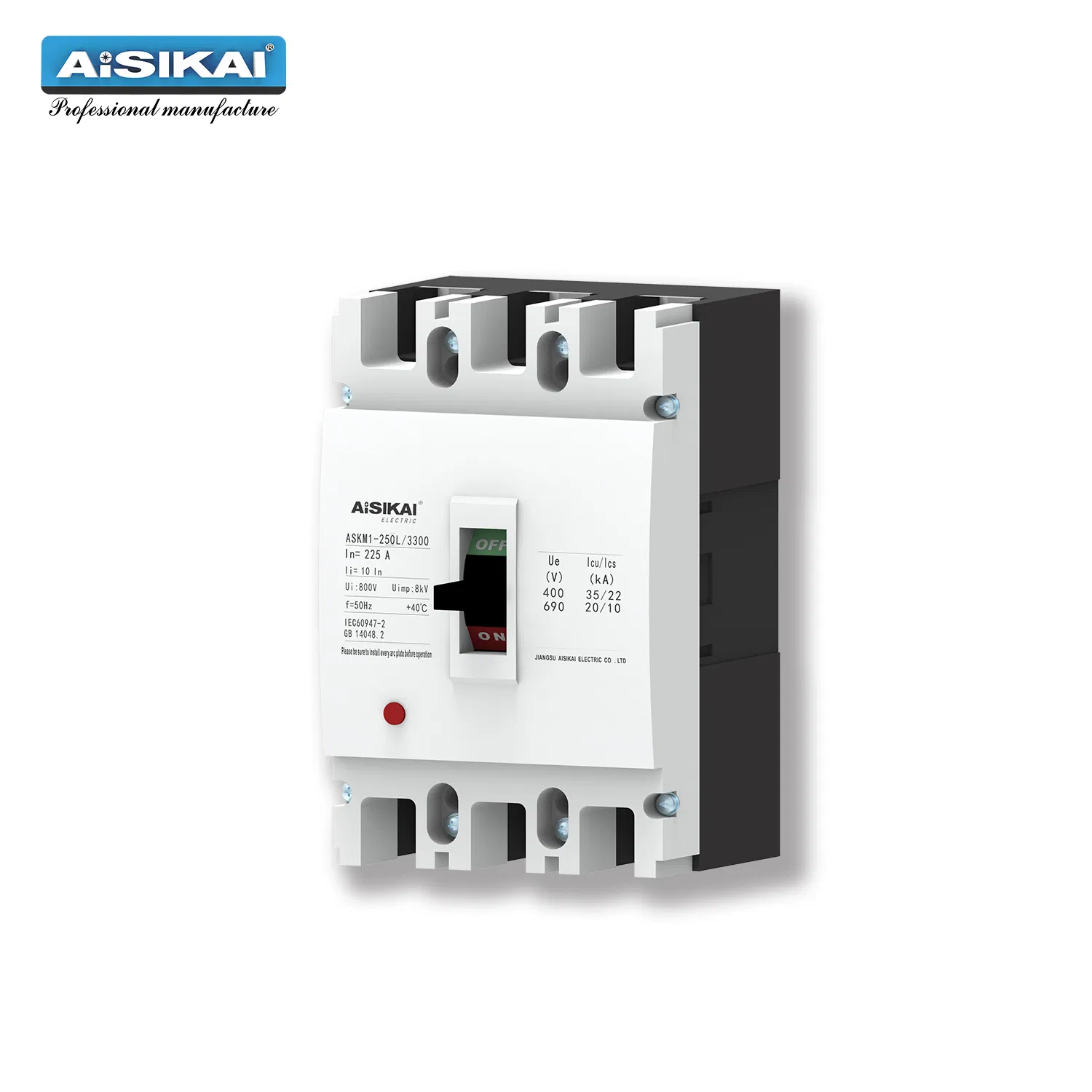

ASKM1-250L
3/4
100/125/140/160/180/200/225/250
400
800
400 * 1.10
35
22
ASKM1-250M
3/4
50
35
ASKM1-250H
3/4
85
50
ASKM1-250L
3/4
690
10
5
ASKM1-250M
3/4
20
10
ASKM1-400L
3/4
225/250/315/350/400
400
800
400 * 1.10
65
50
≤ 100
ASKM1-400M
3/4
ASKM1-400H
3/4
ASKM1-400L
3/4
690
ASKM1-400M
3/4
ASKM1-630L
3/4
400/500/630
400
800
400 * 1.10
75
65
ASKM1-630M
3/4
ASKM1-630H
3/4
ASKM1-630L
3/4
690
ASKM1-630M
3/4

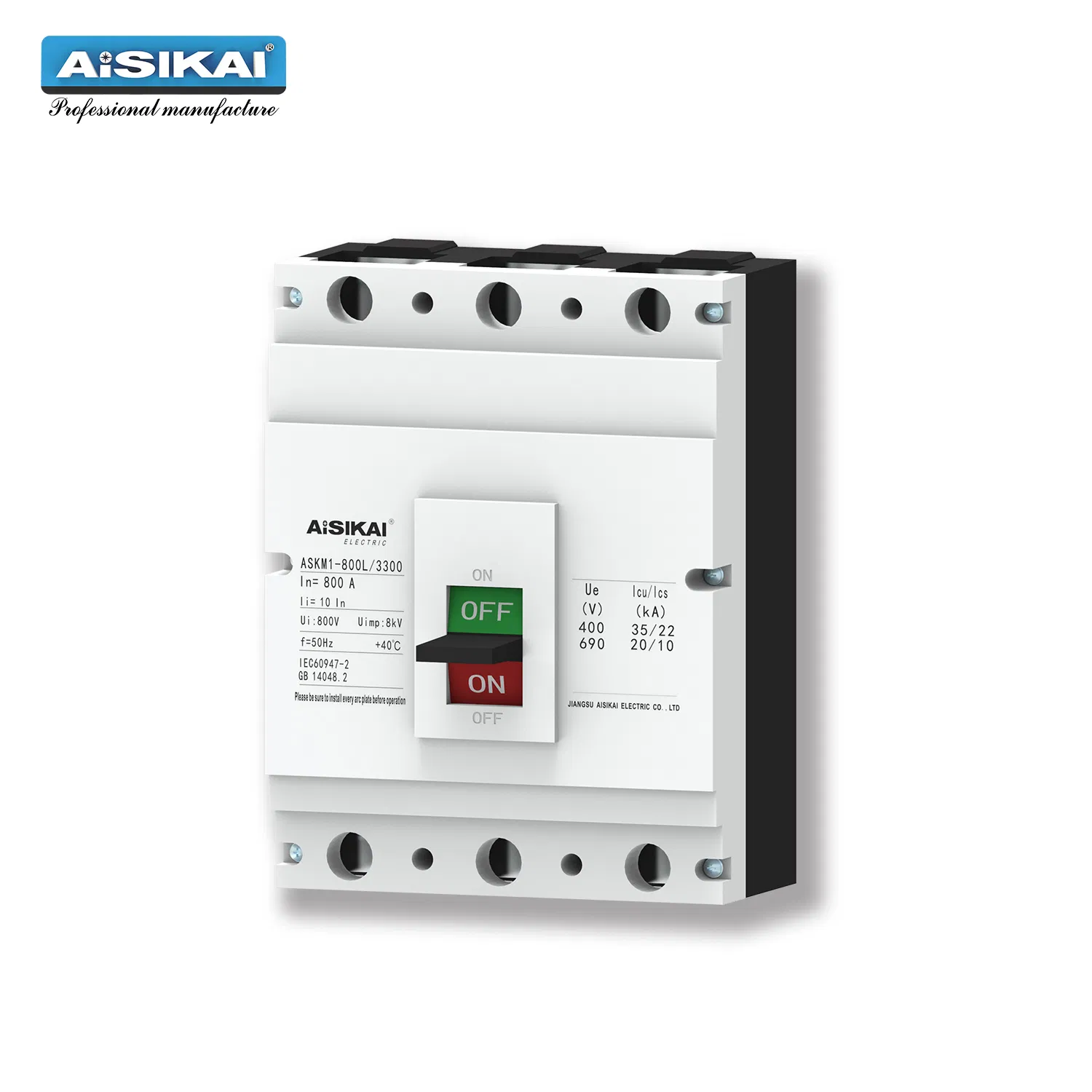

ASKM1-800L
3/4
630/700/800
400
800
400 * 1.10
85
70
ASKM1-800M
3/4
ASKM1-800H
3/4
ASKM1-800M
3/4
690
ASKM1-1600M
3/4
800/1000/1250/1600
400
800
400 * 1.10
85
65
ASKM1-1600H
3/4
ASKM1-1600M
3/4
690
Folha de Dimensões do MCCB
Dimensão
M1-63L
M1-63M
M1-125 L/M
M1-125H
M1-250 L/M
M1-250H
M1-250 L/M
C
85
85
87.5
87
102
102
-
E
51
51
55
55
55
55
-
F
22
22
22
22
22
22
-
G
14
14
17.5
17.5
23
23
-
G1
6.5
6.5
7.5
7.5
11.5
11.5
-
H
76
76
73
90
89
106
-
H1
90
100
87
105
112
127
-
H2
18.5
18.5
24
24
23
23
-
H3
8
8
8.5
9
7
7
-
L
136
136
150
150
166
166
-
L1
170
170
255
255
292
292
-
L2
118
118
131
131
144
144
-
W
78
78
92
92
106
106
-
W1
25
25
30
30
35
35
-
A
25
25
30
30
35
35
-
B
117
117
129
129
129
126
-
Φd
4.5
4.5
4.5 * 6
4.5 * 6
4.5 * 6
5.5
-
Perguntas Frequentes (FAQ)
Como posso obter uma amostra?
Antes de recebermos a primeira encomenda, é necessário pagar o custo da amostra e a taxa de envio expresso. O custo da amostra será devolvido na sua primeira encomenda.
Qual é o tempo de entrega para amostras?
Para itens já existentes em stock, o tempo de envio é de até 3 dias.
É possível produzir os equipamentos com a nossa própria marca?
Sim. Podemos imprimir o seu logótipo nos produtos e nas embalagens correspondentes, desde que a quantidade mínima de encomenda (MOQ) seja cumprida.
Qual é a quantidade mínima de encomenda (MOQ) e o tempo de entrega?
A quantidade mínima é de 1 unidade para ATS. Normalmente, modelos MCCB com corrente inferior a 1000A estão disponíveis em stock para entrega imediata e rápida.
Como é garantida a qualidade dos produtos?
A qualidade é assegurada por meio de: 1) Deteção e testes rigorosos de funcionamento individual durante o processo de fabrico. 2) Inspeção exaustiva de cada produto antes do envio, assegurando também a integridade da embalagem.
