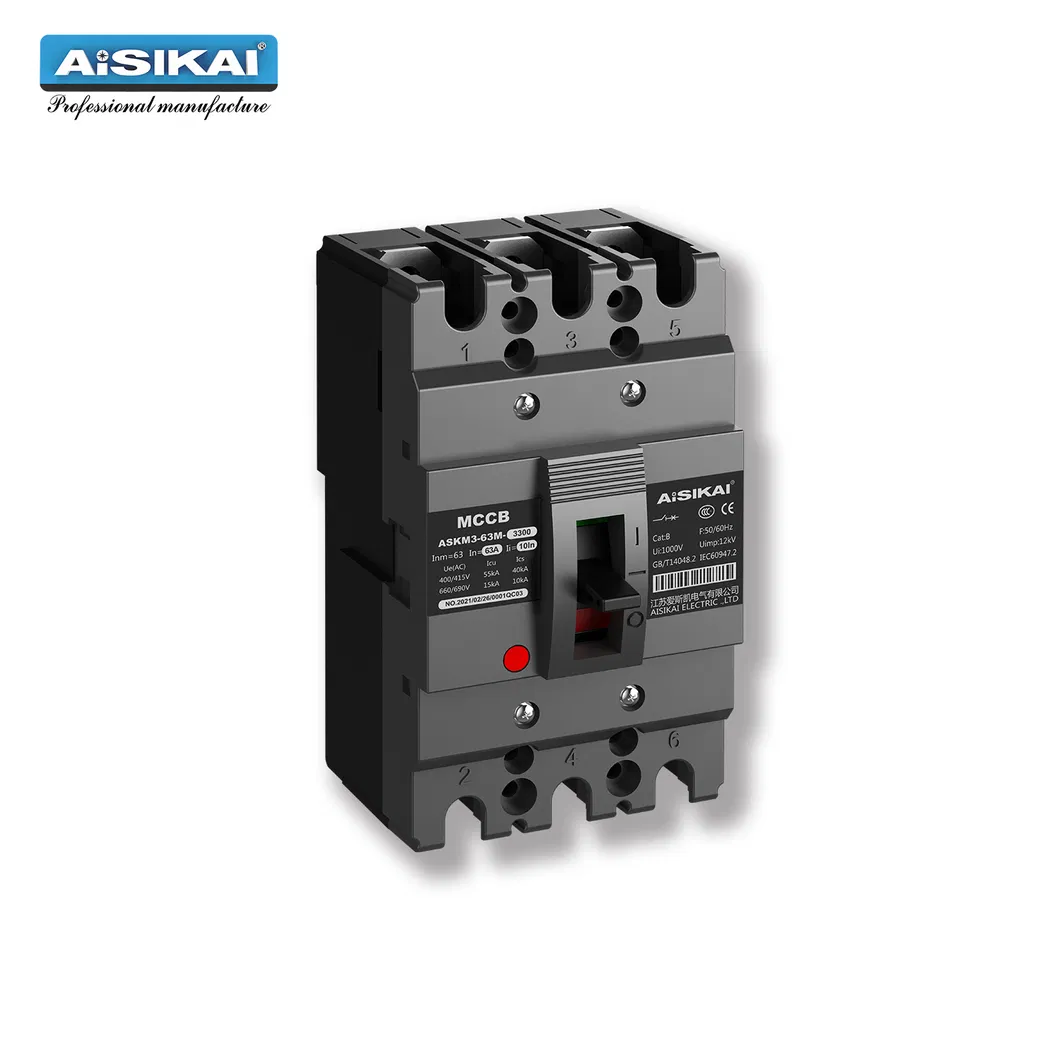

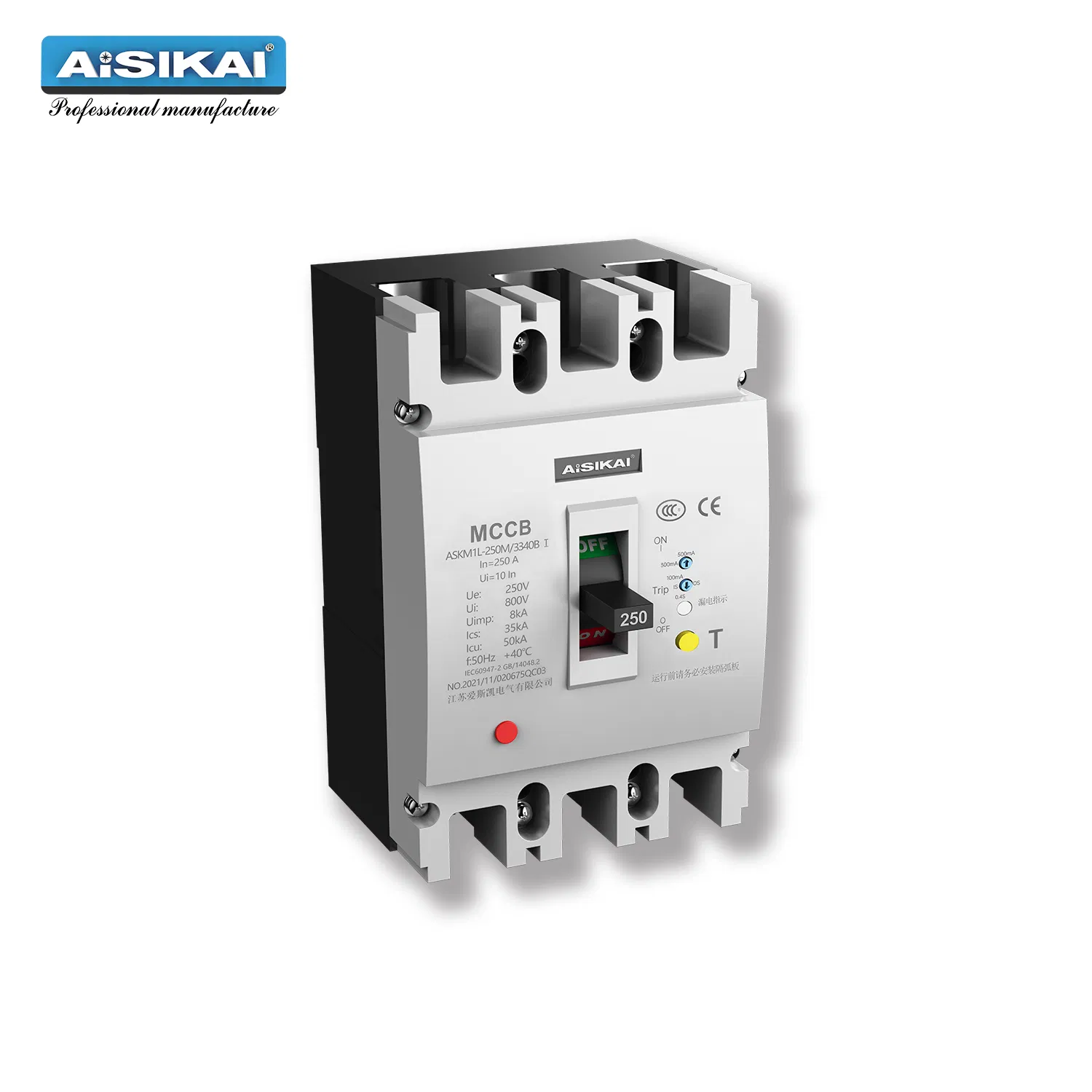

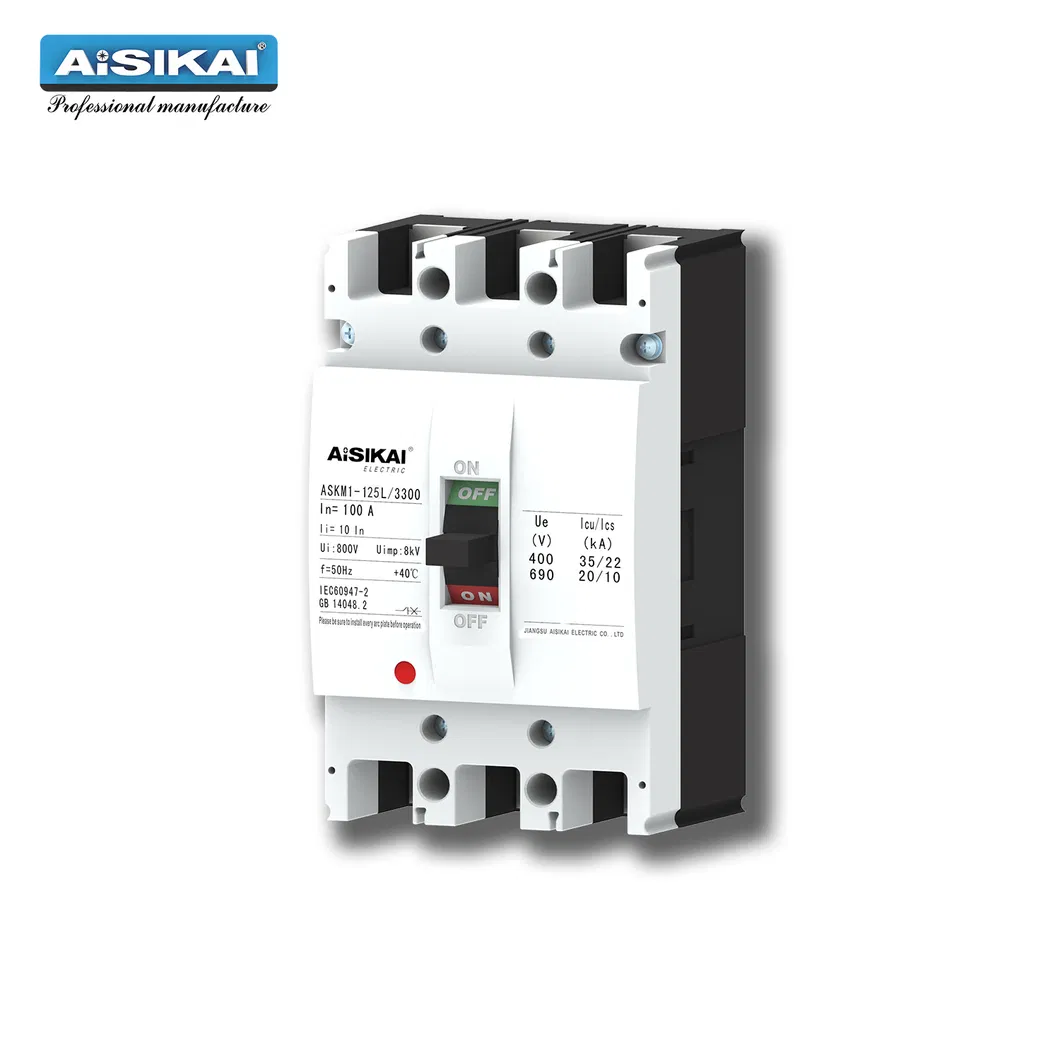

3 Polo 1000A Disjuntor de Caixa Moldada Termomagnético Certificado CE

1 / 5

3 Polo 1000A Disjuntor de Caixa Moldada Termomagnético Certificado CE

Costumização:	Disponível
Capacidade de Interrupção:	Disjuntores de Baixa Tensão
Operação:	Tipo Elétrico

Enviar consulta

Descrição do produto

Informação Básica

N ° de Modelo.

1000A

Velocidade

Disjuntor de Tipo Normal

Meio de extinção de arco

Instalação

Fixado

Estrutura

MCCB

Número pólos

2/3/4p

Tipo

Disjuntor de circuito

Função

Disjuntor Proteção de Falha

Certificação

CE, CCC

poste

3/4

tensão de trabalho nominal

400V

retorno de isolamento nominal

800V

teste a tensão

400*1.1V

icu

22 000

ics

18 000

Pacote de Transporte

1 peça/caixa

Especificação

63A

Código HS

8536500000

Capacidade de Produção

6000 peças/mês

Descrição de Produto

MCCB Condições de Trabalho Normais e Métodos de Instalação
Categoria	Requisitos
Elevação	O local de instalação não excede os 2000 metros acima do nível do mar
Temperatura do ar ambiente	O limite superior não exceda 40 ºC; o limite inferior não exceda -5 ºC; o valor médio de 24 horas não excede os 35 ºC
Nível de poluição	Nível 3
Categoria de instalação	Instalação Categoria ILL, disjuntor 1600A IV
Atmosférica condições	A humidade relativa atmosférica não excede os 50% quando a temperatura do ar ambiente é de 40 C. pode ter uma humidade relativa superior a uma temperatura mais baixa. A humidade relativa máxima média do mês de wettest é de 90% e a temperatura mínima média do mês é de 25 C. Considerando a condensação que ocorre na superfície do produto devido a alterações de temperatura.
Instalação Condições	Instalado em locais sem agitação significativa e vibração por choque, o campo magnético perto do local de instalação não deve exceder 5 limes do campo magnético em qualquer direção, e os disjuntores de fuga devem ser instalados verticalmente.
Instalação	O disjuntor pode ser instalado verticalmente (ou seja, verticalmente) ou horizontalmente (ou seja, horizontalmente).
Modo de entrada	O disjuntor não pode descer, ou seja, apenas 1,3,5 linhas de alimentação, 2,4,6 linhas de carga

O disjuntor de caixa moldada MCCB é um novo tipo de disjuntor que foi projetado e desenvolvido através da adoção de uma combinação de tecnologias avançadas internacionais.

Disjuntor com dispositivo de protecção contra sobrecarga, curto-circuito e subtensão para proteger as linhas de alimentação e o equipamento contra danos. O disjuntor pode ser instalado verticalmente (ou seja, carga vertical) ou horizontalmente (ou seja, carga cruzada).

De acordo com o nível da sua capacidade nominal de quebra de curto-circuito, está dividido em três categorias, nomeadamente tipo L (tipo padrão), tipo M (tipo de quebra relativamente elevada), tipo H (tipo de quebra elevada), o produto é de pequeno volume, elevada capacidade de quebra, curto arco e características antivibração, é ideal para utilização em terra e marítima.

Tensão de isolamento nominal de 800 V, adequada para CA DE 50 HZ, tensão de trabalho nominal de 690 V e inferior ao circuito para arranque pouco frequente com.

Disjuntor de circuito de caixa moldada principais indicadores técnicos
O valor de parâmetro da acção instantânea característica do MCCB para distribuição é 1o.ln ± 20%, ASKM-1600:7ln ± 20%, o valor de parâmetro da acção instantânea característica do disjuntor de protecção do motor é de 12 ± 20%.
Item	Número do pólo	Corrente nominal (A)	Tensão nominal de funcionamento (V)	Tensão de isolamento nominal (V)	ICU (limite nominal de capacidade de quebra de curto-circuito)			Distância de formação de arco (mm)
Item	Número do pólo	Corrente nominal (A)	Tensão nominal de funcionamento (V)	Tensão de isolamento nominal (V)	Tensão de teste (V)	UTI (ka)	ICs (ka)	Distância de formação de arco (mm)
ASKM1-63L	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	22	18	0
ASKM1-63M	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	35	22	0
ASKM1-125L	3/4	16/20/25/32/40/50/63/80/100/125	400	800	400 * 1.10	35	22	≤ 50
ASKM1-125M	3/4					50	35
ASKM1-125H	3/4					85	50
ASKM1-125L	3/4		690			10	5
ASKM1-125M	3/4		690			20	10
ASKM1-250L	3/4	100/125/140/160/180/200/225/250	400	800	400 * 1.10	35	22
ASKM1-250M	3/4					50	35
ASKM1-250H	3/4					85	50
ASKM1-250L	3/4		690			10	5
ASKM1-250M	3/4		690			20	10
ASKM1-400L	3/4	225/250/315/350/400	400	800	400 * 1.10	65	50	≤ 100
ASKM1-400M	3/4
ASKM1-400H	3/4
ASKM1-400L	3/4		690
ASKM1-400M	3/4		690
ASKM1-630L	3/4	400/500/630	400	800	400 * 1.10	75	65
ASKM1-630M	3/4
ASKM1-630H	3/4
ASKM1-630L	3/4		690
ASKM1-630M	3/4		690
ASKM1-800L	3/4	630/700/800	400	800	400 * 1.10	85	70
ASKM1-800M	3/4
ASKM1-800H	3/4
ASKM1-800M	3/4		690
ASKM1-1600M	3/4	800/1000/1250/1600	400	800	400 * 1.10	85	65
ASKM1-1600H	3/4		400
ASKM1-1600M	3/4		690

FOLHA DE DIMENSÕES DO MCCB
Dimensão	M1-63L	M1-63M	M1-125L/M	M1-125H	M1-250L/M	M1-250H	M1-250L/M
C	85	85	87.5	87	102	102	102
E	51	51	55	55	55	55	55
F	22	22	22	22	22	22	22
G	14	14	17.5	17.5	23	23	23
G1	6.5	6.5	7.5	7.5	11.5	11.5	11.5
H	76	76	73	90	89	106	106
H1	90	100	87	105	112	127	127
H2	18.5	18.5	24	24	23	23	23
H3	8	8	8.5	9	7	7	7
L	136	136	150	150	166	166	166
L1	170	170	255	255	292	292	292
L2	118	118	131	131	144	144	144
W	78	78	92	92	106	106	106
W1	25	25	30	30	35	35	35
A	25	25	30	30	35	35	35
B	117	117	129	129	129	126	126
Φd	4.5	4.5	4.5 * 6	4.5 * 6	4.5 * 6	5.5	5.5

Perguntas Frequentes (FAQ)

Como posso obter uma amostra?

Antes de recebermos a primeira encomenda, por favor pague o custo da amostra e a taxa expressa. O custo da amostra será devolvido na sua primeira encomenda.

Qual é o tempo de amostragem?

Para itens existentes em estoque, o tempo de envio da amostra é de até 3 dias.

É possível personalizar com a nossa marca nos produtos?

Sim. Podemos imprimir o seu logótipo nos produtos e nas embalagens caso atinja o nosso MOQ (Quantidade Mínima de Encomenda).

Qual é a Quantidade Mínima de Encomenda (MOQ)?

O MOQ é de 1 unidade para ATS. Normalmente os modelos MCCB abaixo de 1000A estão disponíveis em stock, o que garante um suporte rápido.

Qual é o tempo de entrega?

O tempo de entrega é rápido para produtos em estoque. Modelos específicos sob demanda têm o envio programado de acordo com a produção.

Como garantem a qualidade dos seus produtos?

Detecção rigorosa e individual durante o processo de produção.
Inspeção detalhada de cada produto antes do envio, assegurando que a embalagem esteja completamente intacta.
