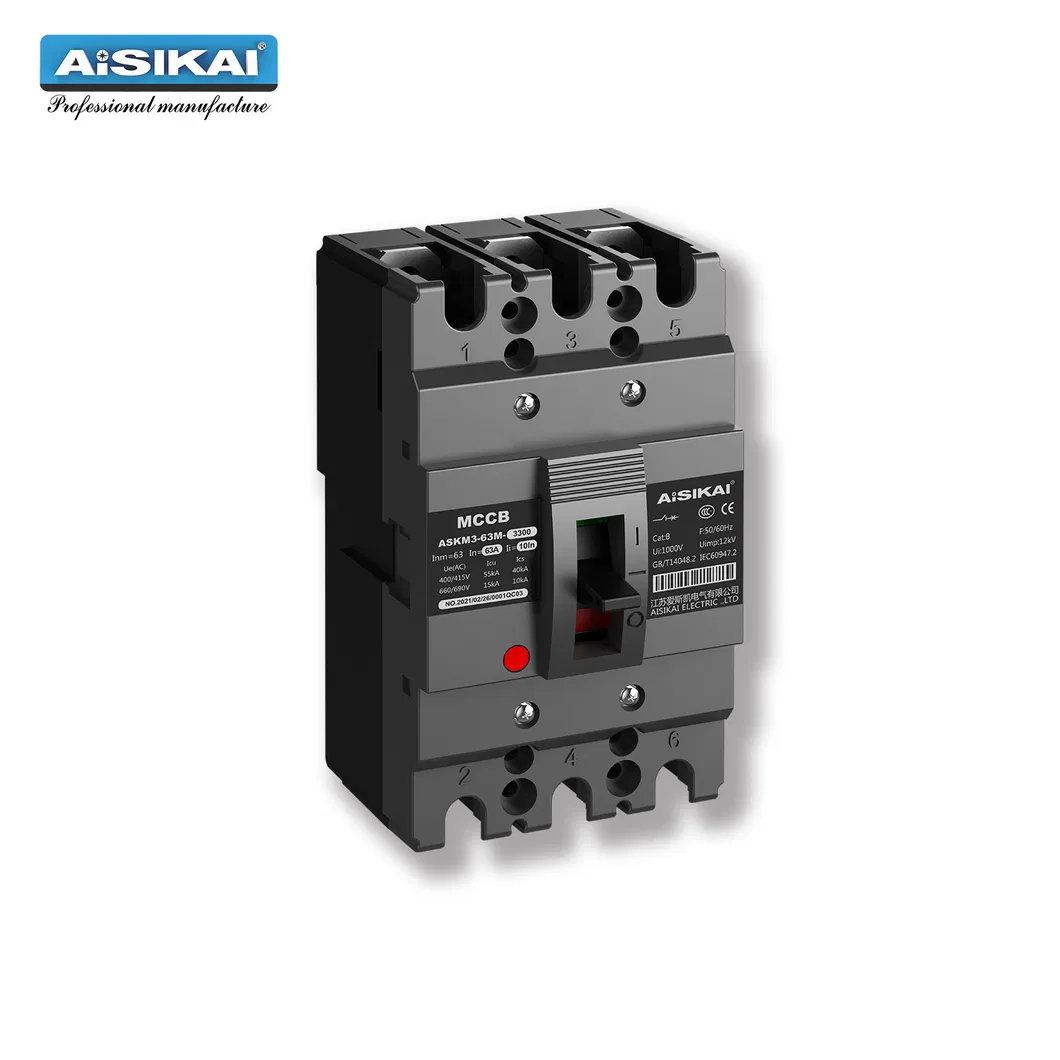

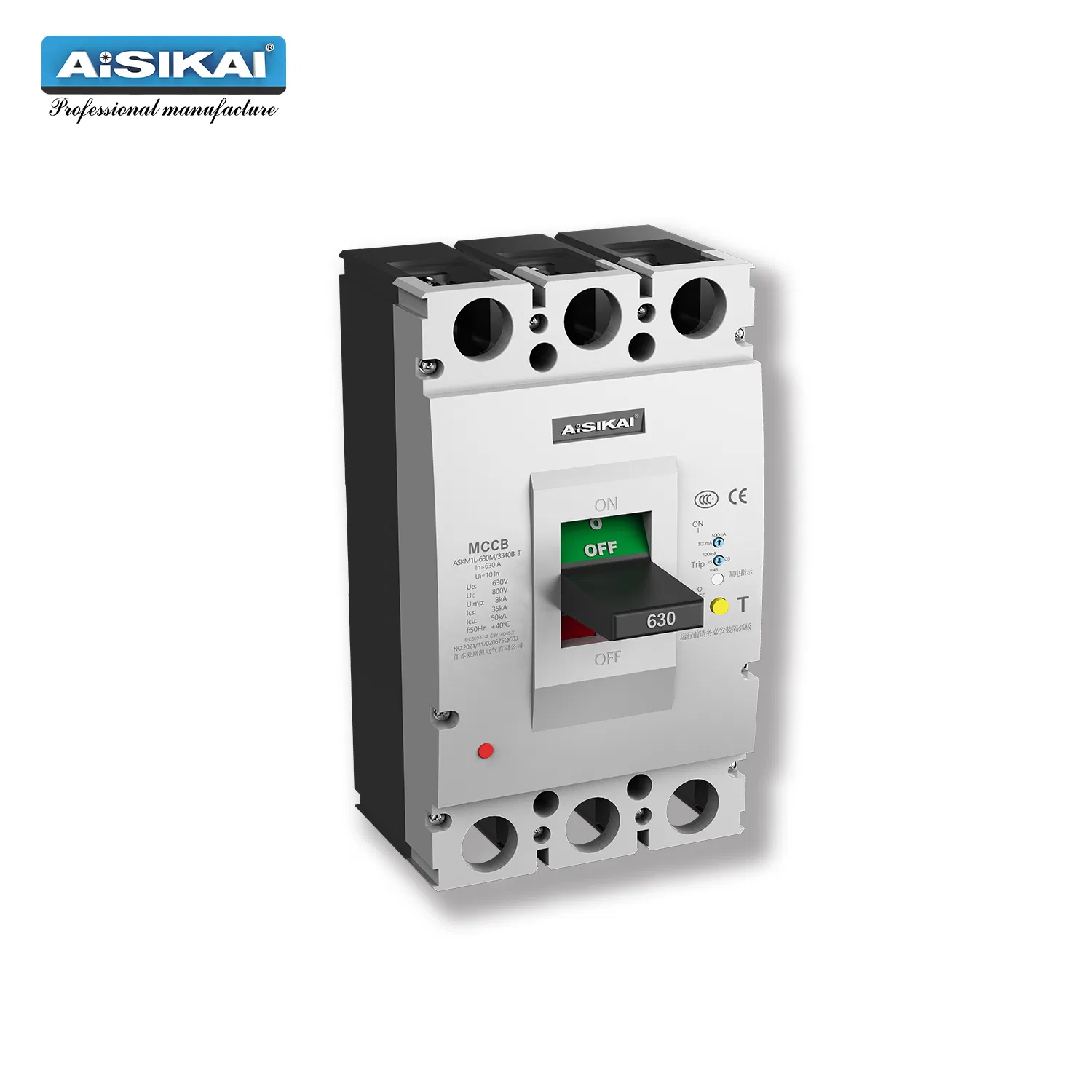

3 Polo 10A Disjuntor de Caixa Moldada Termomagnético Certificado CE

1 / 5

3 Polo 10A Disjuntor de Caixa Moldada Termomagnético Certificado CE

Costumização:	Disponível
Capacidade de Interrupção:	Disjuntores de Baixa Tensão
Operação:	Tipo Elétrico

Enviar consulta

Descrição do produto

Informação Básica

N ° de Modelo. 10A

Velocidade Disjuntor de Tipo Normal

Meio de extinção de arco Ar

Instalação Fixado

Estrutura MCCB

Número pólos 2/3/4p

Tipo Disjuntor de circuito

Função Disjuntor Proteção de Falha

Certificação CE, CCC

poste 3/4

tensão de trabalho nominal 400V

retorno de isolamento nominal 800V

teste a tensão 400*1.1V

icu 22 000

ics 18 000

Pacote de Transporte 1 peça/caixa

Especificação 63A

Código HS 8536500000

Capacidade de Produção 6000 peças/mês

Descrição de Produto

MCCB Condições de Trabalho Normais e Métodos de Instalação
Categoria	Requisitos
Elevação	O local de instalação não excede os 2000 metros acima do nível do mar.
Temperatura do ar ambiente	O limite superior não deve exceder 40 ºC; o limite inferior não deve exceder -5 ºC; o valor médio em 24 horas não deve exceder 35 ºC.
Nível de poluição	Nível 3
Categoria de instalação	Instalação Categoria III, disjuntor 1600A IV.
Condições atmosféricas	A humidade relativa atmosférica não excede os 50% quando a temperatura do ar ambiente é de 40 ºC. Pode ter uma humidade relativa superior a temperaturas mais baixas. A humidade relativa máxima média do mês mais húmido é de 90% e a temperatura mínima média do mesmo mês é de 25 ºC. Deve-se considerar a condensação que ocorre na superfície do produto devido a alterações de temperatura.
Condições de Instalação	Instalado em locais sem agitação significativa ou vibração por choque. O campo magnético perto do local de instalação não deve exceder 5 vezes o campo magnético terrestre em qualquer direção, e os disjuntores de fuga devem ser instalados verticalmente.
Instalação	O disjuntor pode ser instalado verticalmente (em pé) ou horizontalmente (deitado).
Modo de entrada	O disjuntor não pode ser alimentado por baixo, ou seja, apenas as linhas 1, 3, 5 são de alimentação e as linhas 2, 4, 6 são de carga.

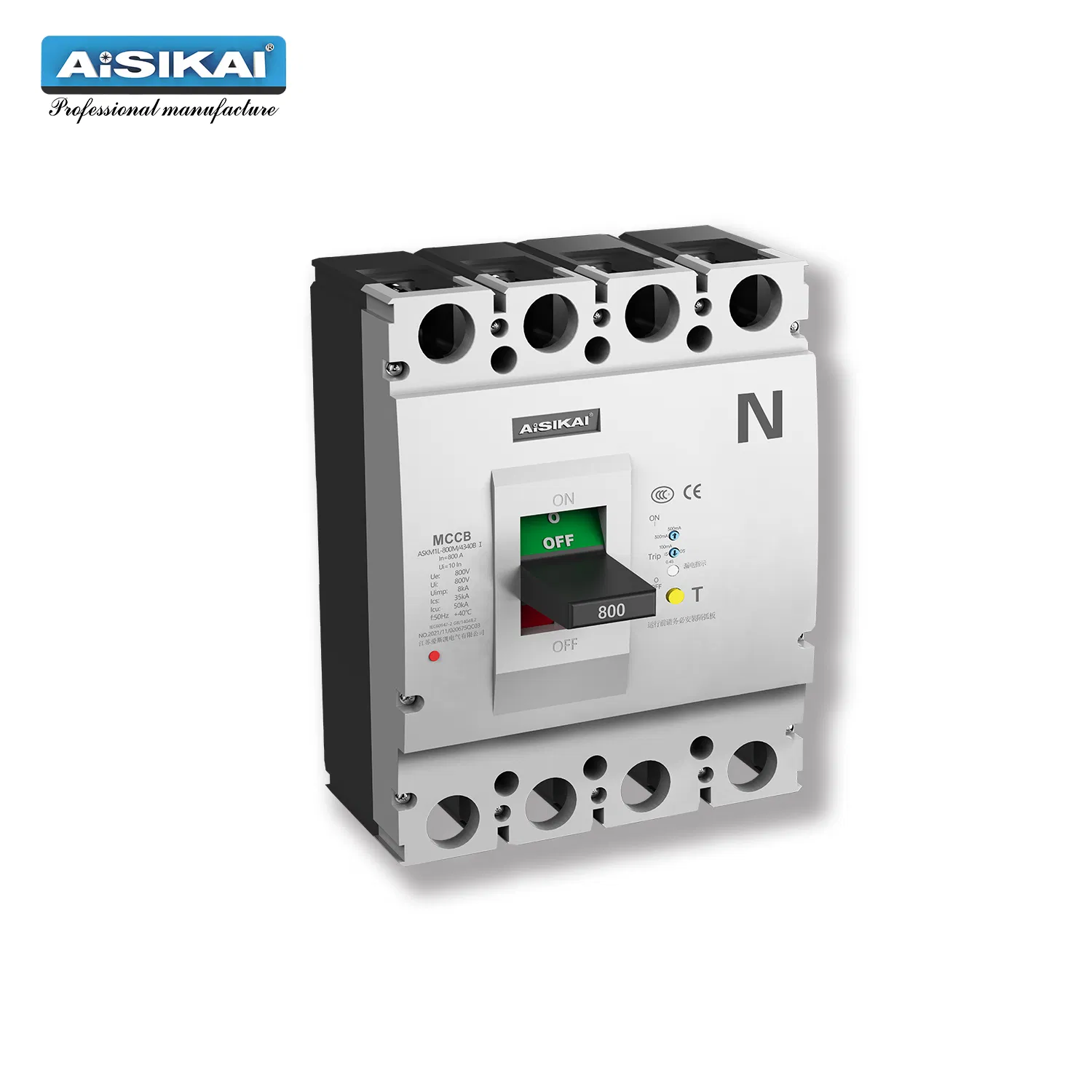

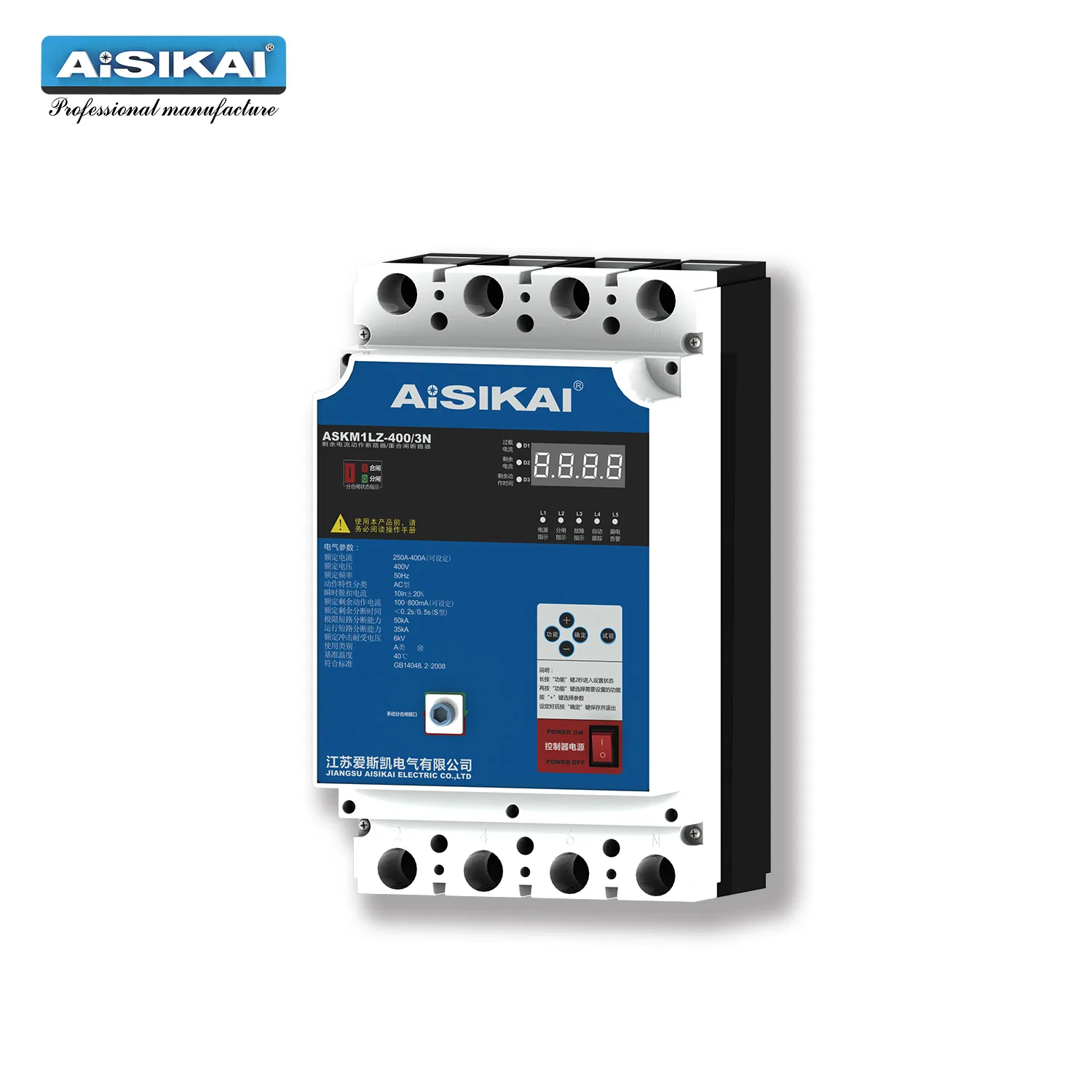

O disjuntor de caixa moldada MCCB é um novo tipo de disjuntor projetado e desenvolvido através da adoção de uma combinação de tecnologias avançadas internacionais.

Disjuntor equipado com dispositivo de proteção contra sobrecarga, curto-circuito e subtensão para proteger as linhas de alimentação e o equipamento contra danos.

O disjuntor pode ser instalado verticalmente (carga vertical) ou horizontalmente (carga cruzada).

De acordo com o nível da sua capacidade nominal de corte de curto-circuito, está dividido em três categorias: tipo L (tipo padrão), tipo M (tipo de corte relativamente elevado) e tipo H (tipo de corte elevado). O produto apresenta volume reduzido, elevada capacidade de corte, arco curto e características antivibração, sendo ideal para utilização terrestre e marítima.

Tensão de isolamento nominal de 800 V, adequada para CA de 50 HZ, tensão de trabalho nominal de 690 V e inferior, indicada para circuitos com arranques pouco frequentes.

Principais Indicadores Técnicos do Disjuntor de Caixa Moldada
O valor do parâmetro da ação instantânea característica do MCCB para distribuição é 10.ln ± 20%, ASKM-1600: 7ln ± 20%; o valor do parâmetro da ação instantânea característica do disjuntor de proteção do motor é de 12 ± 20%.
Item	Pólos	Corrente Nominal (A)	Tensão Nominal de Funcionamento (V)	Tensão Isolamento Nominal (V)	ICU (Limite de Capacidade de Corte)			Distância de Arco (mm)
Item	Pólos	Corrente Nominal (A)	Tensão Nominal de Funcionamento (V)	Tensão Isolamento Nominal (V)	Tensão de Teste (V)	Icu (ka)	Ics (ka)	Distância de Arco (mm)
ASKM1-63L	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	22	18	0
ASKM1-63M	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	35	22	0

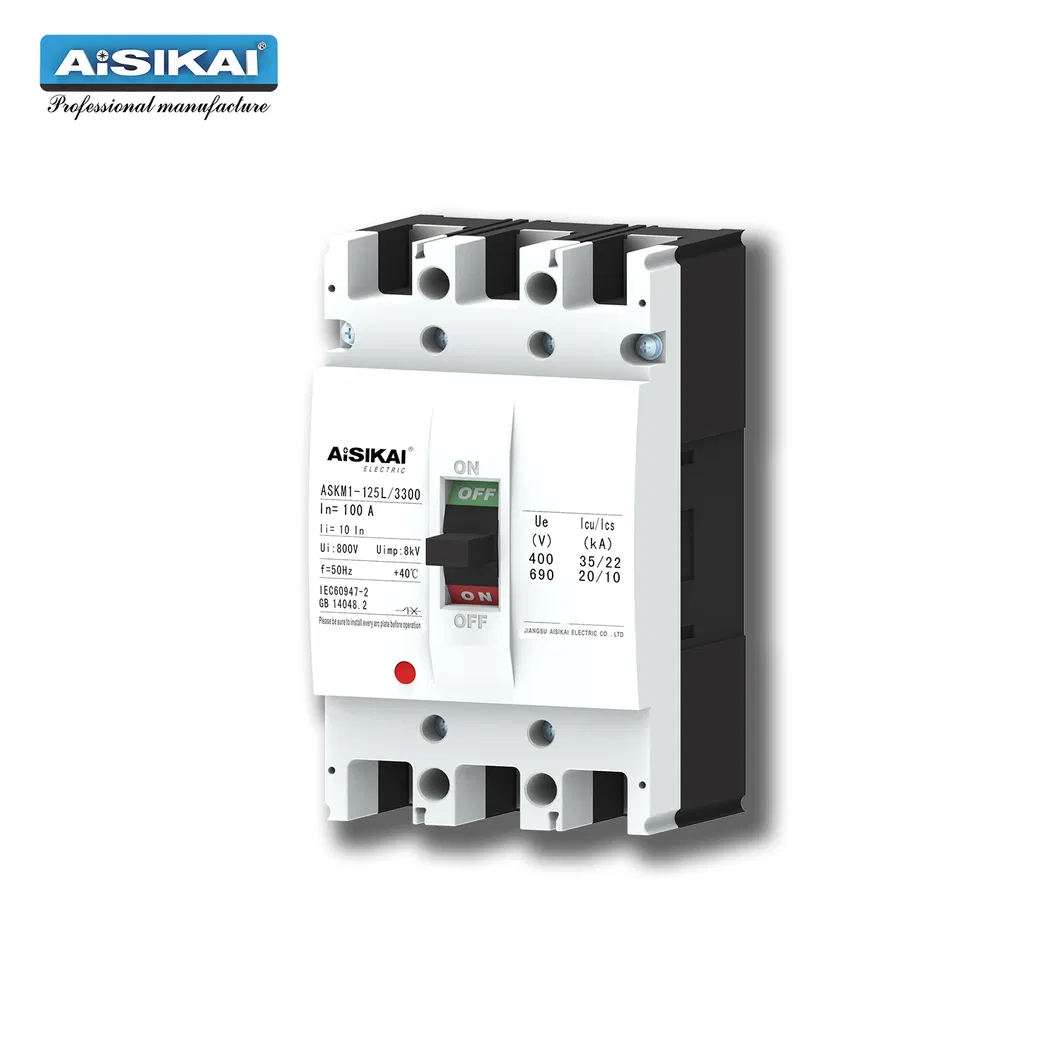

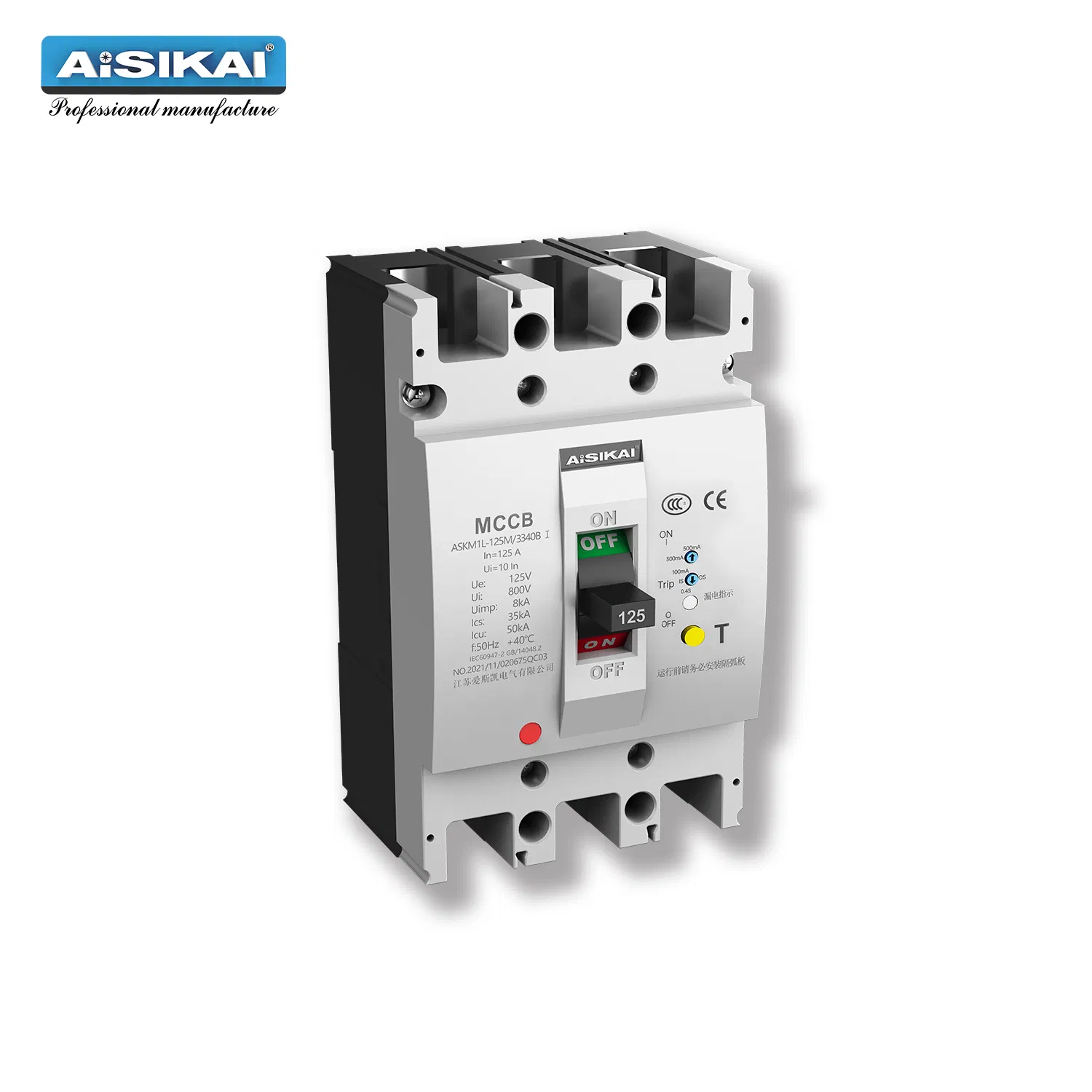

ASKM1-125L	3/4	16/20/25/32/40/50/63/80/100/125	400	800	400 * 1.10	35	22	≤ 50
ASKM1-125M	3/4					50	35
ASKM1-125H	3/4					85	50
ASKM1-125L	3/4		690			10	5
ASKM1-125M	3/4		690			20	10

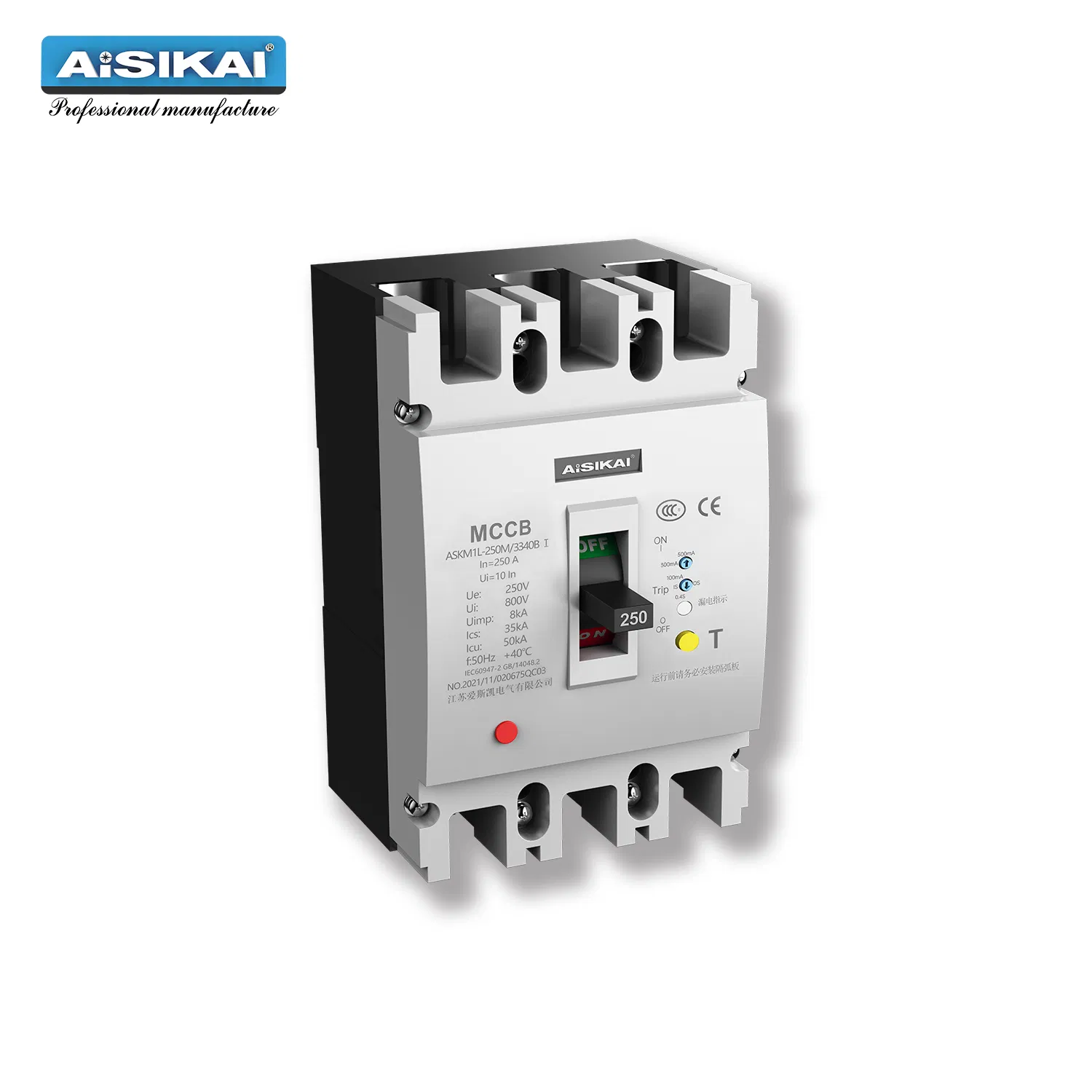

ASKM1-250L	3/4	100/125/140/160/180/200/225/250	400	800	400 * 1.10	35	22
ASKM1-250M	3/4					50	35
ASKM1-250H	3/4					85	50
ASKM1-250L	3/4		690			10	5
ASKM1-250M	3/4		690			20	10

Folha de Dimensões do MCCB
Dimensão	M1-63L	M1-63M	M1-125 L/M	M1-125H	M1-250 L/M	M1-250H	M1-250 L/M
C	85	85	87.5	87	102	102	-
E	51	51	55	55	55	55	-
F	22	22	22	22	22	22	-
G	14	14	17.5	17.5	23	23	-
G1	6.5	6.5	7.5	7.5	11.5	11.5	-
H	76	76	73	90	89	106	-
H1	90	100	87	105	112	127	-
H2	18.5	18.5	24	24	23	23	-
H3	8	8	8.5	9	7	7	-
L	136	136	150	150	166	166	-
L1	170	170	255	255	292	292	-
L2	118	118	131	131	144	144	-
W	78	78	92	92	106	106	-
W1	25	25	30	30	35	35	-
A	25	25	30	30	35	35	-
B	117	117	129	129	129	126	-
Φd	4.5	4.5	4.5 * 6	4.5 * 6	4.5 * 6	5.5	-

Perguntas Frequentes (FAQ)

Como posso obter uma amostra?

Antes de realizarmos a primeira encomenda, solicitamos o pagamento do custo da amostra e da taxa de envio expresso. O valor correspondente ao custo da amostra será reembolsado no seu primeiro pedido formal.

Qual é o prazo de entrega das amostras?

Para itens já existentes no stock, o prazo de envio e processamento é de até 3 dias.

É possível aplicar a nossa própria marca nos seus produtos?

Sim. Temos capacidade para imprimir o seu logótipo tanto nos produtos como nas embalagens, desde que seja cumprida a nossa Quantidade Mínima de Encomenda (MOQ).

O que é necessário saber sobre o MOQ e os prazos de entrega?

O MOQ é de 1 unidade para ATS. Normalmente, mantemos em stock disjuntores MCCB de capacidade inferior a 1000A, o que assegura uma entrega rápida e eficiente.

Como garantem a qualidade dos vossos produtos?

Garantimos a qualidade através de dois processos fundamentais: 1) Controlo e inspeção rigorosa peça a peça durante toda a fase de produção. 2) Inspeção final minuciosa antes do envio, garantindo que a embalagem e o produto se encontram em perfeitas condições.
