| MCCB Condições de Trabalho Normais e Métodos de Instalação | |
|---|---|
| Categoria | Requisitos |
| Elevação | O local de instalação não excede os 2000 metros acima do nível do mar. |
| Temperatura do ar ambiente | O limite superior não excede 40 ºC; o limite inferior não excede -5 ºC; o valor médio de 24 horas não excede os 35 ºC. |
| Nível de poluição | Nível 3 |
| Categoria de instalação | Instalação Categoria ILL, disjuntor 1600A IV. |
| Condições atmosféricas | A humidade relativa atmosférica não excede os 50% quando a temperatura do ar ambiente é de 40 ºC. Pode ter uma humidade relativa superior a uma temperatura mais baixa. A humidade relativa máxima média do mês mais húmido é de 90% e a temperatura mínima média desse mês é de 25 ºC, considerando a condensação na superfície do produto devido a alterações de temperatura. |
| Condições de Instalação | Instalado em locais sem agitação significativa e vibração por choque. O campo magnético perto do local de instalação não deve exceder 5 vezes o campo magnético em qualquer direção, e os disjuntores de fuga devem ser instalados verticalmente. |
| Instalação | O disjuntor pode ser instalado verticalmente (ou seja, verticalmente) ou horizontalmente (ou seja, horizontalmente). |
| Modo de entrada | O disjuntor apenas aceita 1,3,5 linhas de alimentação de entrada, e 2,4,6 linhas de carga de saída. |

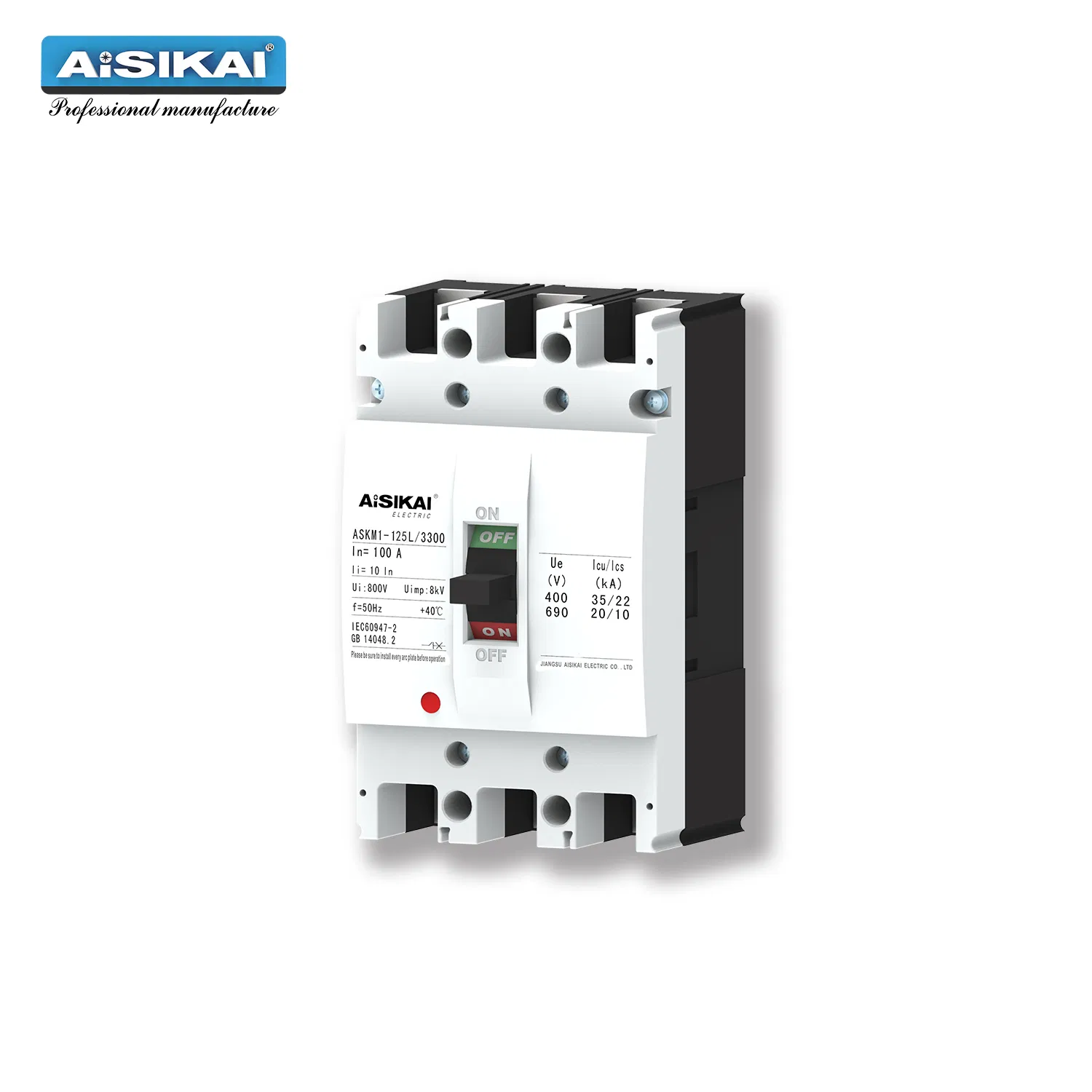

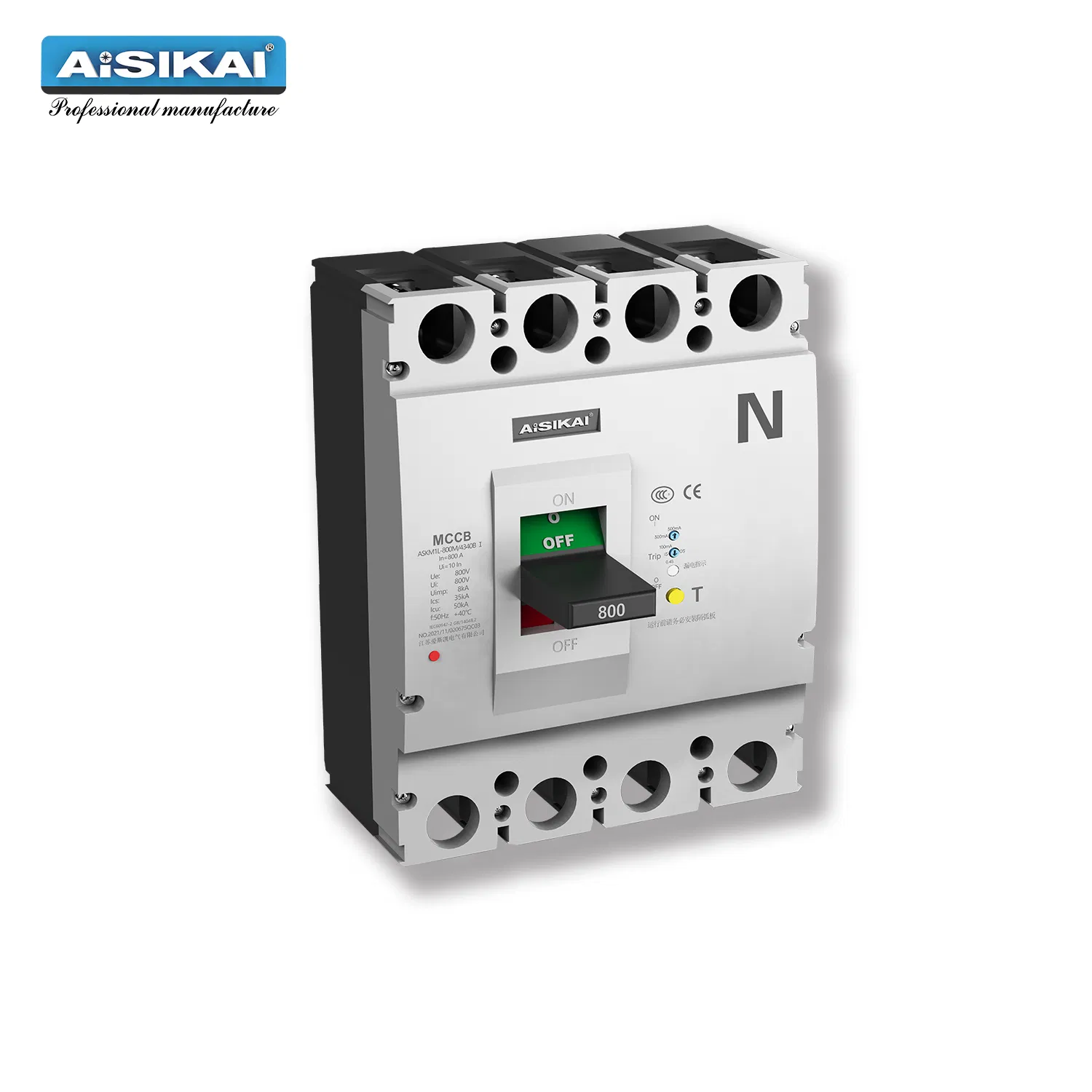

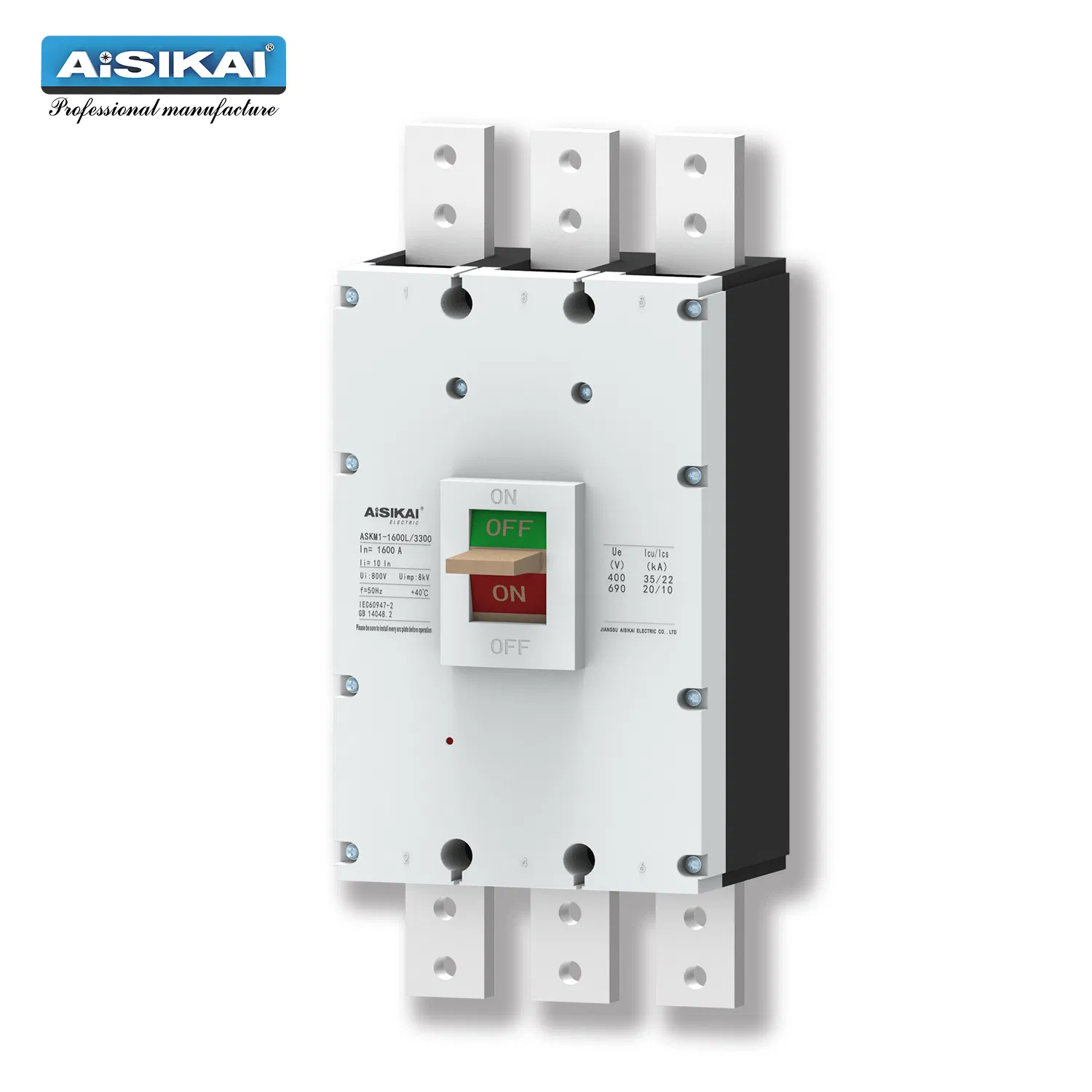

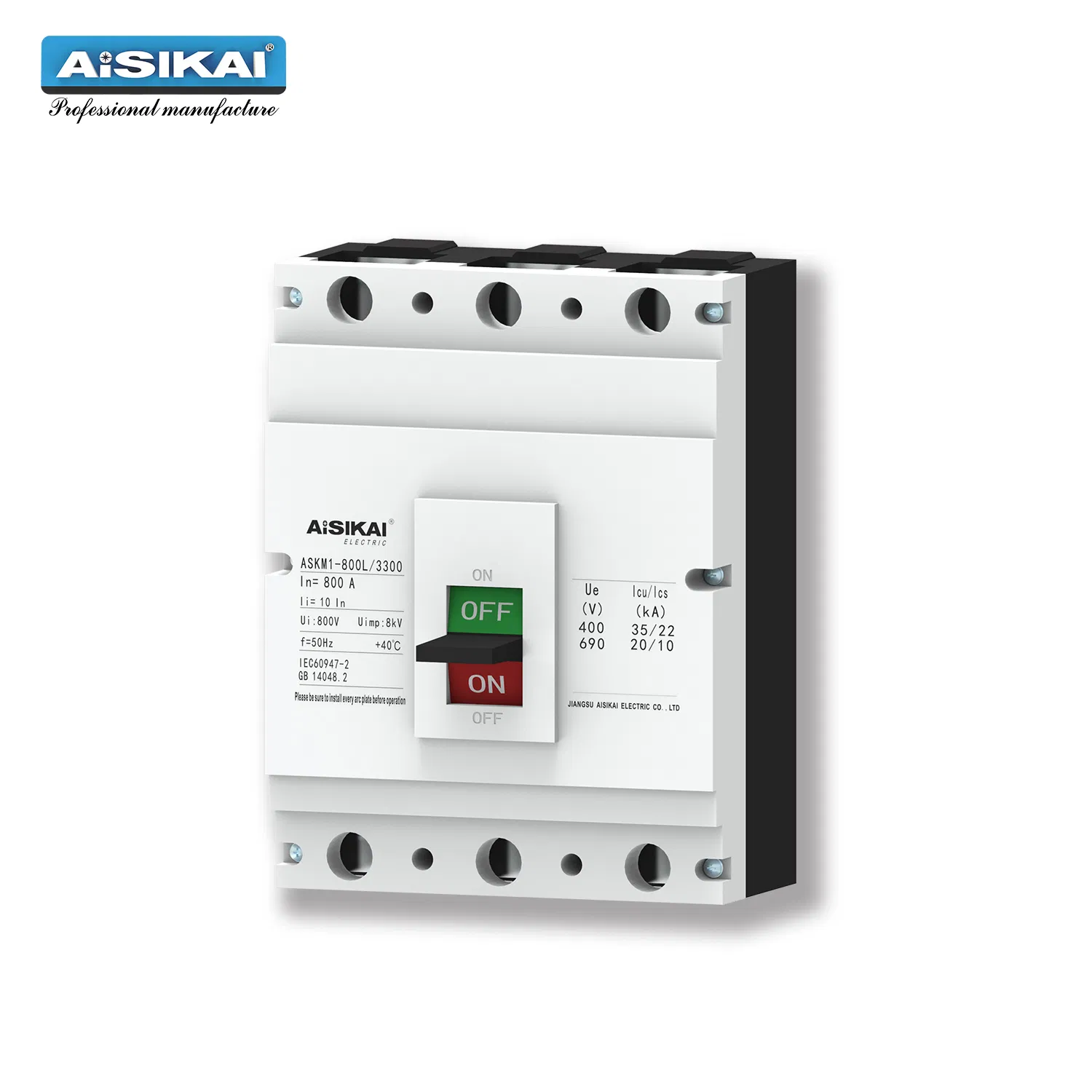

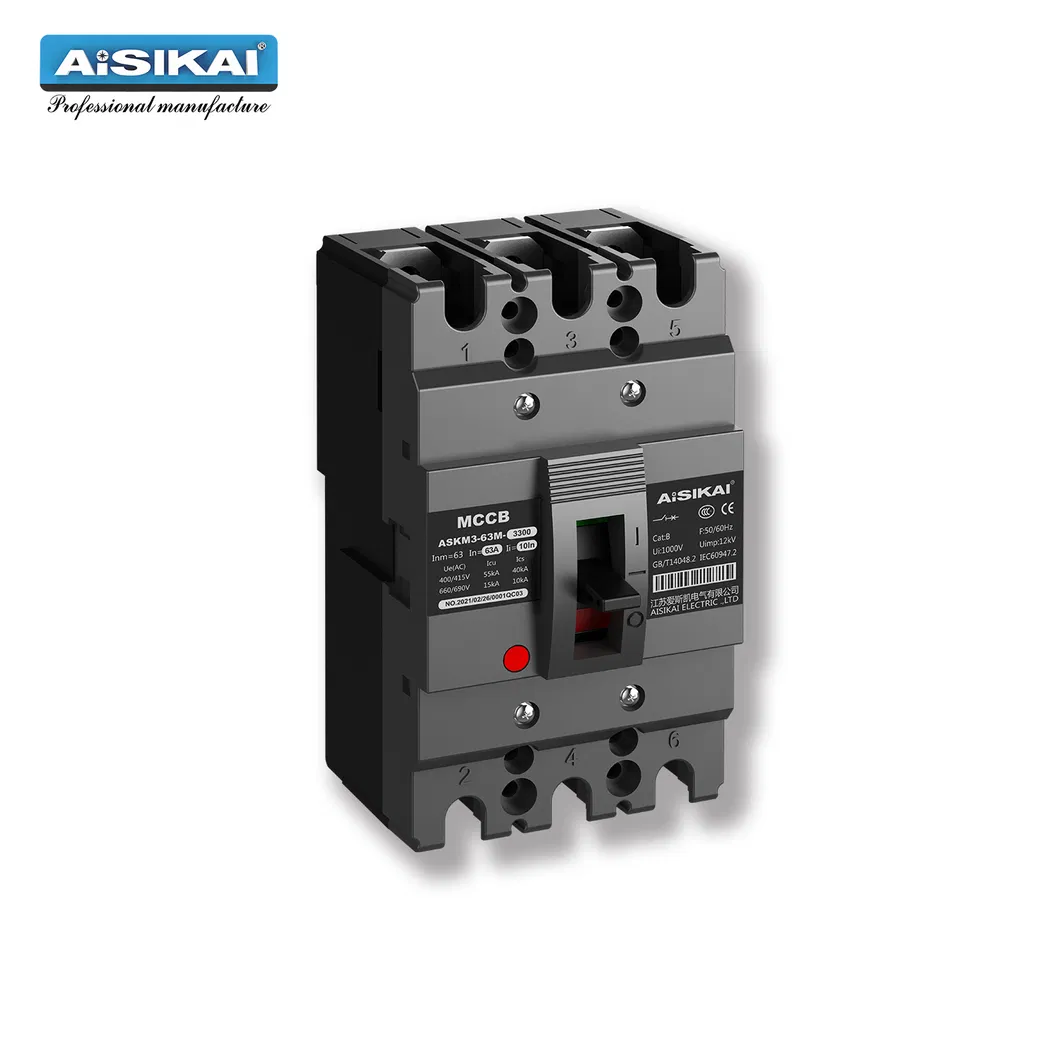

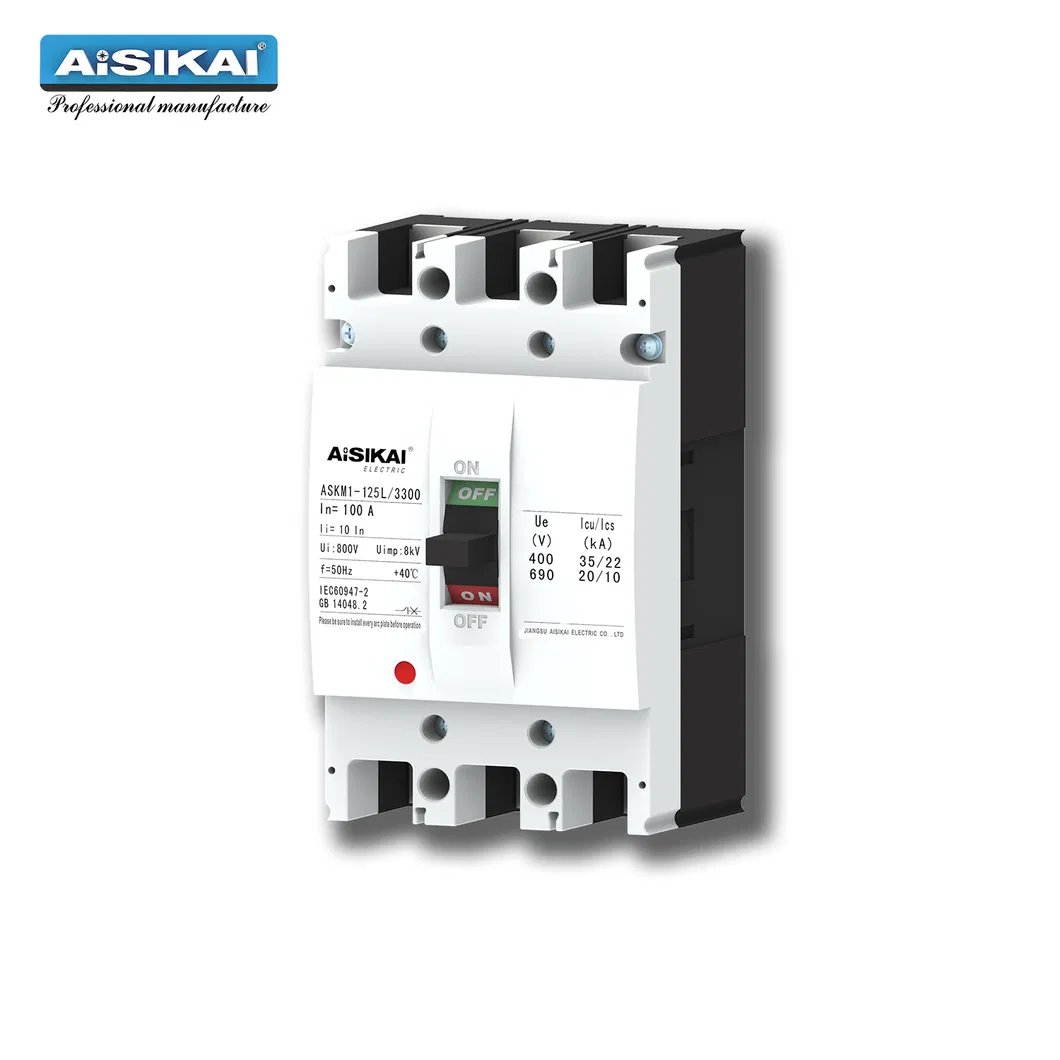

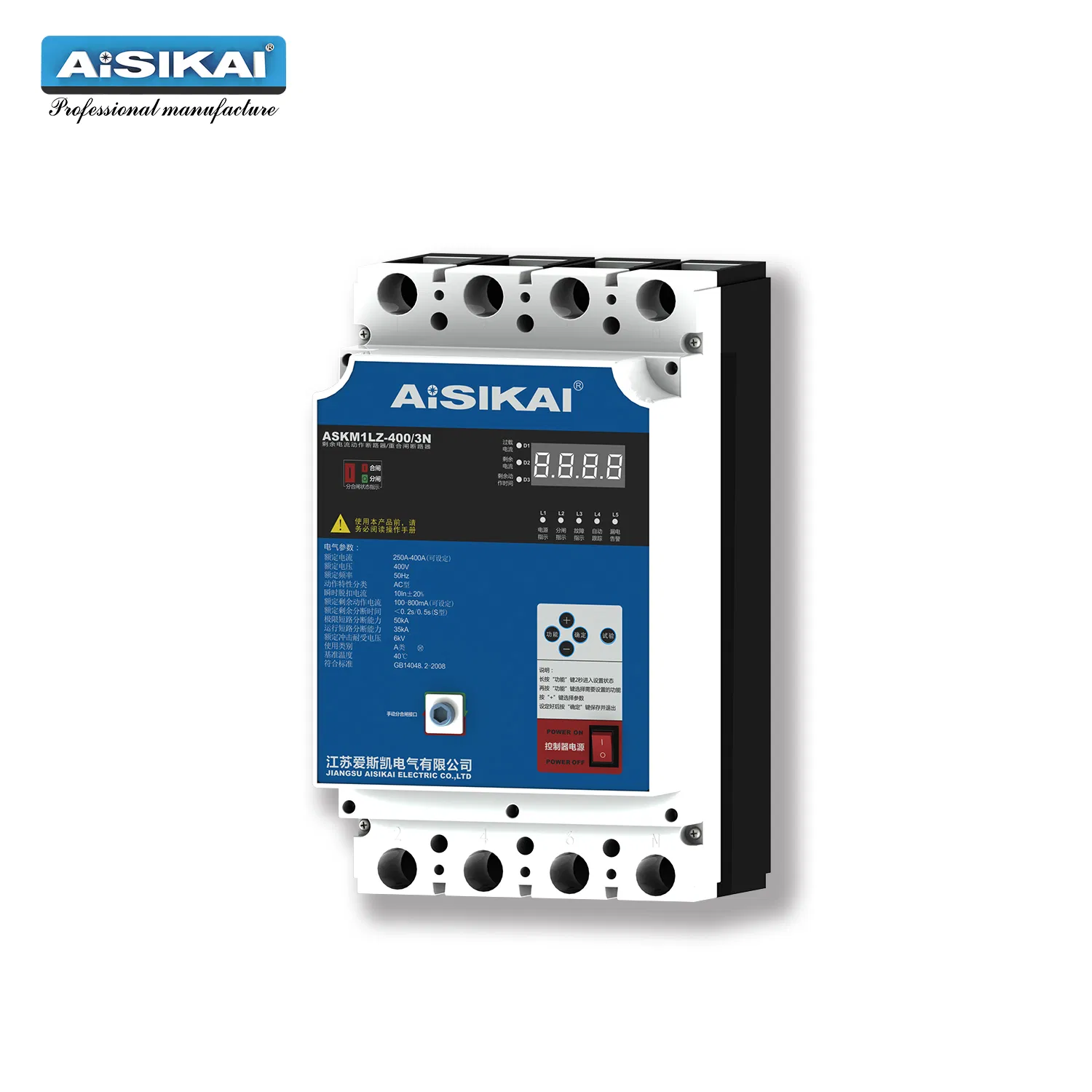

O disjuntor de caixa moldada MCCB é um novo tipo de disjuntor projetado e desenvolvido através da adoção de uma combinação de tecnologias avançadas internacionais.
Disjuntor equipado com dispositivo de proteção contra sobrecarga, curto-circuito e subtensão para proteger as linhas de alimentação e os equipamentos contra danos.
O disjuntor pode ser instalado de forma vertical (carga vertical) ou horizontal (carga cruzada).
De acordo com o nível da sua capacidade nominal de corte em curto-circuito, está dividido em três categorias: tipo L (tipo padrão), tipo M (tipo de corte relativamente elevado) e tipo H (tipo de corte elevado). O produto apresenta dimensões reduzidas, elevada capacidade de corte, arco curto e características antivibração, sendo ideal para utilização terrestre e marítima.
Tensão de isolamento nominal de 800 V, adequada para CA de 50 HZ, tensão de trabalho nominal de 690 V e inferior no circuito.
| Disjuntor de Caixa Moldada - Principais Indicadores Técnicos | ||||||||
|---|---|---|---|---|---|---|---|---|
| O valor do parâmetro da ação instantânea característica do MCCB para distribuição é 10 In ± 20%, ASKM-1600: 7 In ± 20%. O valor do parâmetro da ação instantânea característica do disjuntor de proteção do motor é de 12 In ± 20%. | ||||||||
| Item | Número de pólos | Corrente nominal (A) | Tensão nominal (V) | Tensão isolamento (V) | Tensão teste (V) | ICU (ka) | ICs (ka) | Distância arco (mm) |
| ASKM1-63L | 3/4 | 10/16/20/25/32/40/50/63 | 400 | 800 | 400 * 1.10 | 22 | 18 | 0 |
| ASKM1-63M | 3/4 | 35 | 22 | |||||
| ASKM1-125L | 3/4 | 16/20/25/32/40/50/63/80/100/125 | 400 | 800 | 400 * 1.10 | 35 | 22 | ≤ 50 |
| ASKM1-125M | 3/4 | 50 | 35 | |||||
| ASKM1-125H | 3/4 | 85 | 50 | |||||
| ASKM1-125L | 3/4 | 690 | 10 | 5 | ||||
| ASKM1-125M | 3/4 | 20 | 10 | |||||
| ASKM1-250L | 3/4 | 100/125/140/160/180/200/225/250 | 400 | 800 | 400 * 1.10 | 35 | 22 | |
| ASKM1-250M | 3/4 | 50 | 35 | |||||
| ASKM1-250H | 3/4 | 85 | 50 | |||||
| ASKM1-250L | 3/4 | 690 | 10 | 5 | ||||
| ASKM1-250M | 3/4 | 20 | 10 | |||||
| Folha de Dimensões do MCCB | |||||||
|---|---|---|---|---|---|---|---|
| Dimensão | M1-63L | M1-63M | M1-125 L/M | M1-125H | M1-250 L/M | M1-250H | M1-250 L/M |
| C (Geral) | 85 | 85 | 87.5 | 87 | 102 | 102 | - |
| E | 51 | 51 | 55 | 55 | 55 | 55 | - |
| F | 22 | 22 | 22 | 22 | 22 | 22 | - |
| G | 14 | 14 | 17.5 | 17.5 | 23 | 23 | - |
| H | 76 | 76 | 73 | 90 | 89 | 106 | - |
| L | 136 | 136 | 150 | 150 | 166 | 166 | - |
| W | 78 | 78 | 92 | 92 | 106 | 106 | - |
