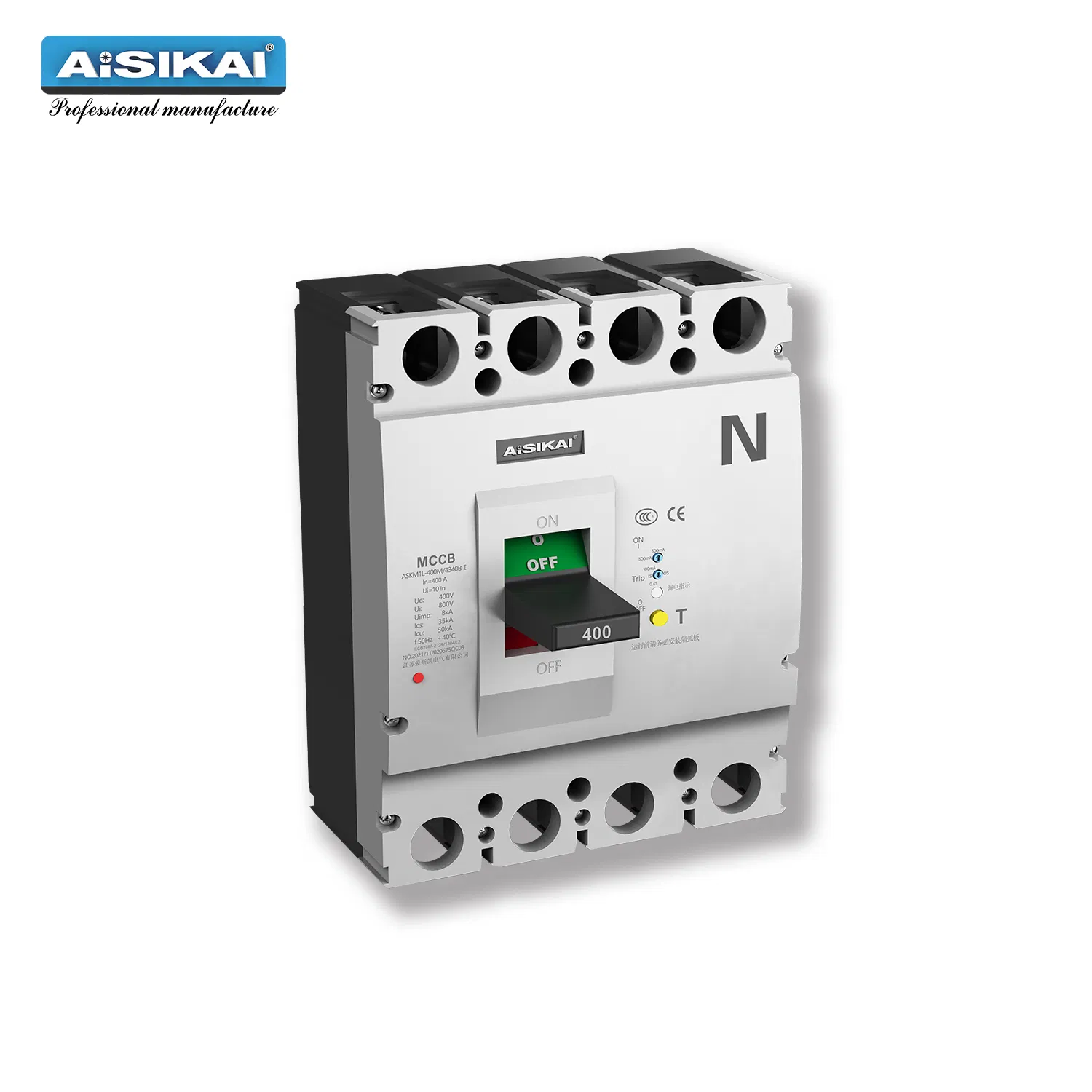

4 Polo 800A Disjuntor de Caixa Moldada Termomagnético Certificado CE

1 / 5

4 Polo 800A Disjuntor de Caixa Moldada Termomagnético Certificado CE

Costumização:	Disponível
Capacidade de Interrupção:	Disjuntores de Baixa Tensão
Operação:	Tipo Elétrico

Enviar consulta

Descrição do produto

Informação Básica

N ° de Modelo. 800A

Velocidade Disjuntor de Tipo Normal

Meio de extinção de arco Ar

Instalação Fixado

Estrutura MCCB

Número pólos 2/3/4p

Tipo Disjuntor de circuito

Função Disjuntor Proteção de Falha

Certificação CE, CCC

poste 3/4

tensão de trabalho nominal 400V

retorno de isolamento nominal 800V

teste a tensão 400*1.1V

icu 22 000

ics 18 000

Pacote de Transporte 1 peça/caixa

Especificação 63A

Marca Registrada aisikai

Código HS 8536500000

Capacidade de Produção 6000 peças/mês

Descrição de Produto

AISIKAI MCCB condições de trabalho normais e métodos de instalação
Categoria	Requisitos
Elevação	O local de instalação não excede os 2000 metros acima do nível do mar
Temperatura do ar ambiente	O limite superior não exceda 40 ºC; o limite inferior não exceda -5 ºC; o valor médio de 24 horas não excede os 35 ºC
Nível de poluição	Nível 3
Categoria de instalação	Instalação Categoria ILL, disjuntor 1600A IV
Atmosférica condições	A humidade relativa atmosférica não excede os 50% quando a temperatura do ar ambiente é de 40 C. pode ter uma humidade relativa superior a uma temperatura mais baixa. A humidade relativa máxima média do mês de wettest é de 90% e a temperatura mínima média do mês é de 25 C. Considerando a condensação que ocorre na superfície do produto devido a alterações de temperatura.
Instalação Condições	Instalado em locais sem agitação significativa e vibração por choque, o campo magnético perto do local de instalação não deve exceder 5 limes do campo magnético em qualquer direção, e os disjuntores de fuga devem ser instalados verticalmente.
Instalação	O disjuntor pode ser instalado verticalmente (ou seja, verticalmente) ou horizontalmente (ou seja, horizontalmente).
Modo de entrada	O disjuntor não pode descer, ou seja, apenas 1,3,5 linhas de alimentação, 2,4,6 linhas de carga

O disjuntor de caixa moldada AISIKAI MCCB é um novo tipo de disjuntor projetado e desenvolvido através da adoção de uma combinação de tecnologias avançadas internacionais.

Disjuntor com dispositivo de protecção contra sobrecarga, curto-circuito e subtensão para proteger as linhas de alimentação e o equipamento contra danos.

O disjuntor pode ser instalado verticalmente (ou seja, carga vertical) ou horizontalmente (ou seja, carga cruzada).

De acordo com o nível da sua capacidade nominal de quebra de curto-circuito, está dividido em três categorias, nomeadamente tipo L (tipo padrão), tipo M (tipo de quebra relativamente elevada), tipo H (tipo de quebra elevada). O produto é de pequeno volume, elevada capacidade de quebra, curto arco e características antivibração, sendo ideal para utilização em terra e marítima.

Tensão de isolamento nominal de 800 V, adequada para CA DE 50 HZ, tensão de trabalho nominal de 690 V e inferior ao circuito para arranque pouco frequente.

AISIKAI caixa moldada disjuntor de circuito principais indicadores técnicos
O valor de parâmetro da acção instantânea característica do MCCB para distribuição é 10.ln ± 20%, ASKM-1600:7ln ± 20%, o valor de parâmetro da acção instantânea característica do disjuntor de protecção do motor é de 12 ± 20%.
Item	Número do pólo	Corrente nominal (A)	Tensão nominal de funcionamento (V)	Tensão de isolamento nominal (V)	ICU (limite nominal de capacidade de quebra de curto-circuito)			Distância de formação de arco (mm)
					Tensão de teste (V)	UTI (ka)	ICs (ka)
ASKM1-63L	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	22	18	0
ASKM1-63M	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	35	22	0
ASKM1 -125 L.	3/4	16/20/25/32/40/50/63/80/ 100/125	400	800	400 * 1.10	35	22	≤ 50
ASKM1 -125 M.	3/4					50	35
ASKM1-125H	3/4					85	50
ASKM1 -125 L.	3/4		690			10	5
ASKM1 -125 M.	3/4		690			20	10
ASKM1-250L	3/4	100/125/140/160/180/200/225/250	400	800	400 * 1.10	35	22
ASKM1 - 250 M.	3/4					50	35
ASKM1-250H	3/4					85	50
ASKM1-250L	3/4		690			10	5
ASKM1 - 250 M.	3/4		690			20	10
ASKM1-400L	3/4	225/250/315/ 350/400	400	800	400 * 1.10	65	50	≤ 100
ASKM1 - 400 M.	3/4
ASKM1-400H	3/4
ASKM1-400L	3/4		690
ASKM1 - 400 M.	3/4		690
ASKM1-630L	3/4	400/500/630	400	800	400 * 1.10	75	65
ASKM1-630M	3/4
ASKM1-630H	3/4
ASKM1-630L	3/4		690
ASKM1-630M	3/4		690
ASKM1-800L	3/4	630/700/800	400	800	400 * 1.10	85	70
ASKM1 - 800 M.	3/4
ASKM1-800H	3/4
ASKM1 - 800 M.	3/4		690
ASKM1 - 1600 M.	3/4	800/1000/1250/1600	400	800	400 * 1.10	85	65
ASKM1-1600H	3/4		400
ASKM1 - 1600 M.	3/4		690

Diagrama Técnico do Disjuntor de Caixa Moldada

FOLHA DE DIMENSÕES DO AISIKAI MCCB
Dimensão	M1-63L	M1-63M	M1 - 125 L/M.	M1 - 125H	M1 - 250 L/M	M1 - 250H	M1 - 250 L/M
C	85	85	87.5	87	102	102	-
E	51	51	55	55	55	55	-
F	22	22	22	22	22	22	-
G	14	14	17.5	17.5	23	23	-
G1	6.5	6.5	7.5	7.5	11.5	11.5	-
H	76	76	73	90	89	106	-
H1	90	100	87	105	112	127	-
H2	18.5	18.5	24	24	23	23	-
H3	8	8	8.5	9	7	7	-
L	136	136	150	150	166	166	-
L1	170	170	255	255	292	292	-
L2	118	118	131	131	144	144	-
W	78	78	92	92	106	106	-
W1	25	25	30	30	35	35	-
A (Montagem)	25	25	30	30	35	35	-
B (Montagem)	117	117	129	129	129	126	-
Φd (Montagem)	4.5	4.5	4.5 * 6	4.5 * 6	4.5 * 6	5.5	-

Esquema de Dimensões do Disjuntor de Caixa Moldada

Perguntas Frequentes (FAQ)

1 Como posso obter uma amostra?

Antes de receber o primeiro pedido, deve pagar o custo da amostra e a taxa de envio expresso. O custo da amostra será devolvido com o seu primeiro pedido formal.

2 Qual é o tempo de preparação da amostra?

Para itens existentes em stock, o envio da amostra é processado no prazo de 3 dias.

3 É possível personalizar os produtos com a nossa marca?

Sim. Podemos imprimir o seu logótipo nos produtos e embalagens caso a quantidade cumpra o nosso MOQ (Quantidade Mínima de Encomenda).

4 Qual é a quantidade mínima de encomenda (MOQ) e o prazo de entrega?

O MOQ é de 1 unidade para ATS. Normalmente, modelos de MCCB com correntes inferiores a 1000A estão disponíveis em stock para entrega imediata e suporte rápido.

5 Como é garantida a qualidade dos seus produtos?

A qualidade é assegurada através de: 1) Deteção rigorosa unidade a unidade durante a fase de fabrico. 2) Inspeção final rigorosa dos produtos e das respetivas embalagens antes de cada expedição para garantir que tudo chega intacto.
