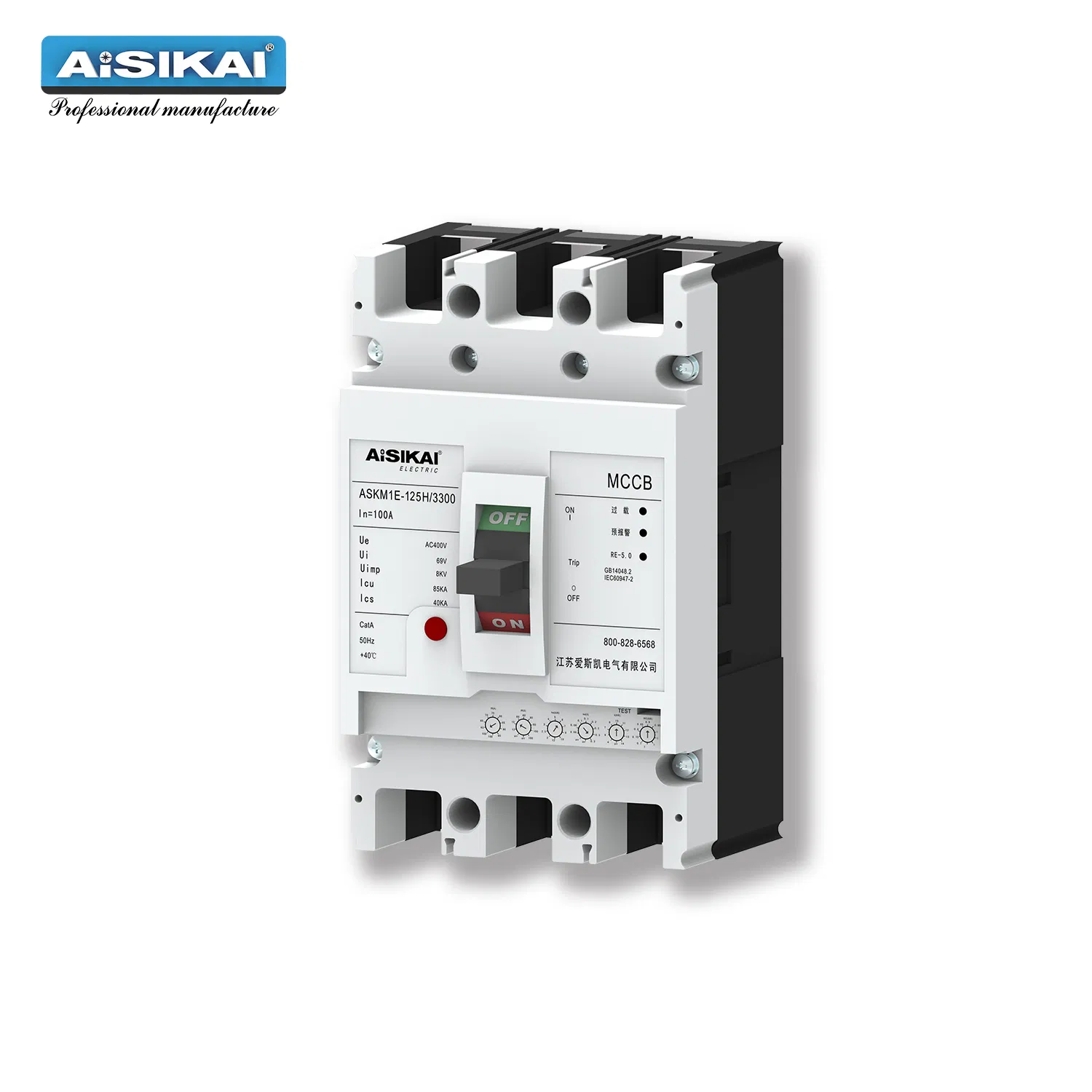

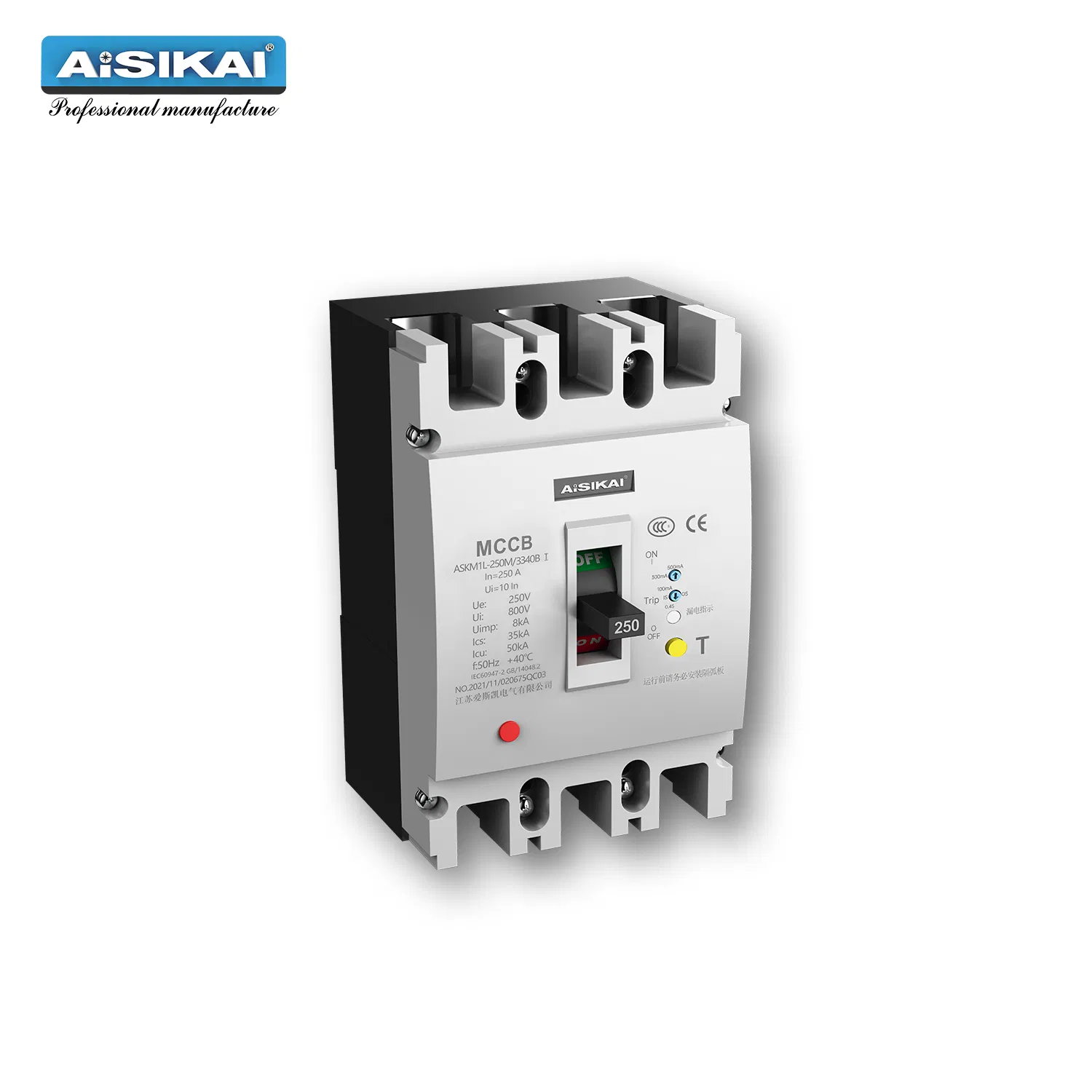

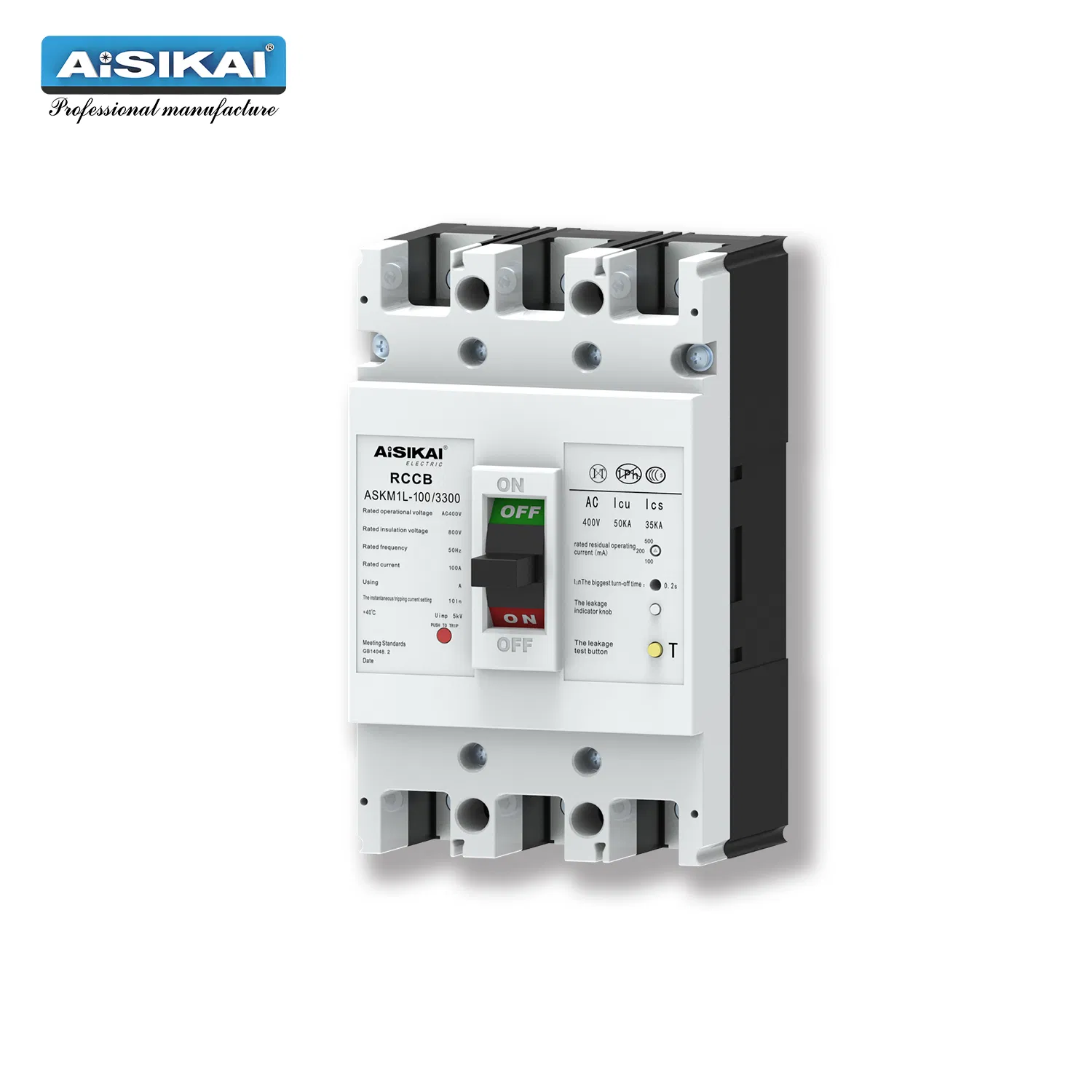

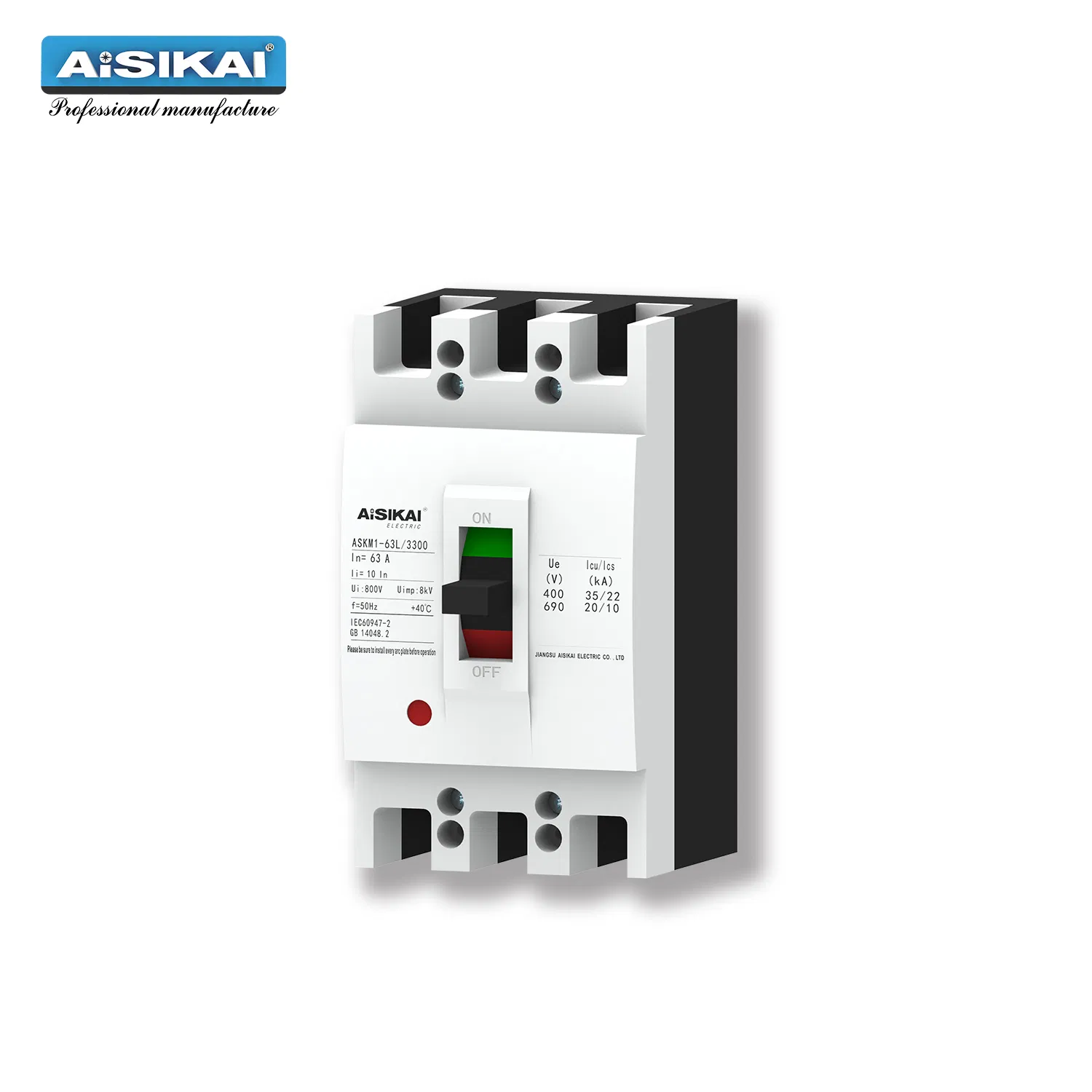

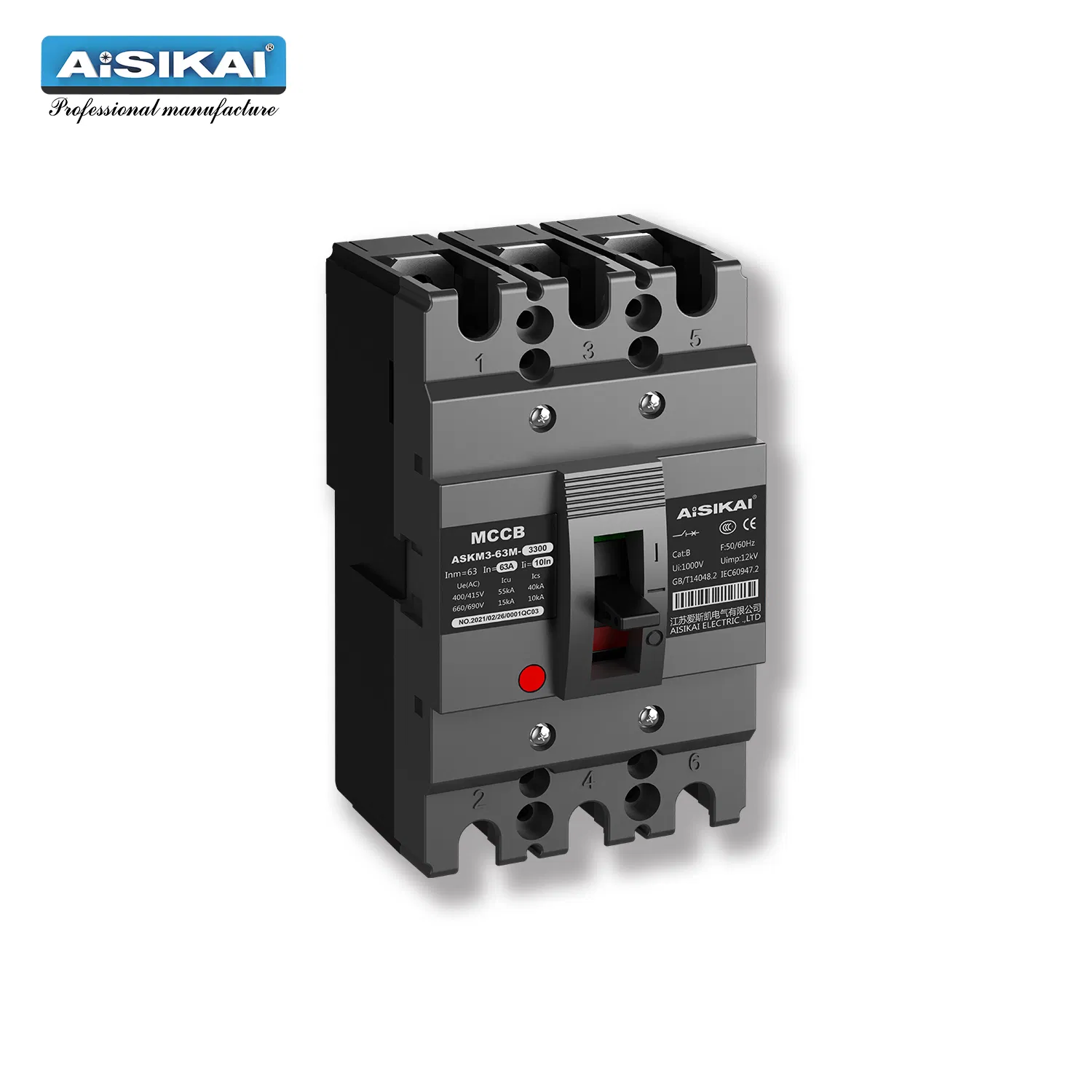

4 Polo 32A Disjuntor de Caixa Moldada Termomagnético Certificado CE

1 / 5

4 Polo 32A Disjuntor de Caixa Moldada Termomagnético Certificado CE

Enviar consulta

Descrição do produto

Disjuntor de Caixa Moldada Termomagnético Certificado CE

Condições de Trabalho Normais e Métodos de Instalação

Categoria	Requisitos
Elevação	O local de instalação não excede os 2000 metros acima do nível do mar.
Temperatura do ar ambiente	O limite superior não excede 40 ºC; o limite inferior não excede -5 ºC; o valor médio de 24 horas não excede os 35 ºC.
Nível de poluição	Nível 3.
Categoria de instalação	Instalação Categoria III, disjuntor 1600A IV.
Condições atmosféricas	A humidade relativa atmosférica não excede os 50% quando a temperatura do ar ambiente é de 40 ºC. Pode ter uma humidade relativa superior a uma temperatura mais baixa. A humidade relativa máxima média do mês mais húmido é de 90% e a temperatura mínima média do mês é de 25 ºC. Considerando a condensação que ocorre na superfície do produto devido a alterações de temperatura.
Condições de Instalação	Instalado em locais sem agitação significativa e vibração por choque. O campo magnético perto do local de instalação não deve exceder 5 vezes o campo magnético em qualquer direção, e os disjuntores de fuga devem ser instalados verticalmente.
Instalação	O disjuntor pode ser instalado verticalmente (ou seja, verticalmente) ou horizontalmente (ou seja, horizontalmente).
Modo de entrada	O disjuntor apenas aceita linhas de alimentação nas posições 1, 3, 5 e linhas de carga nas posições 2, 4, 6.

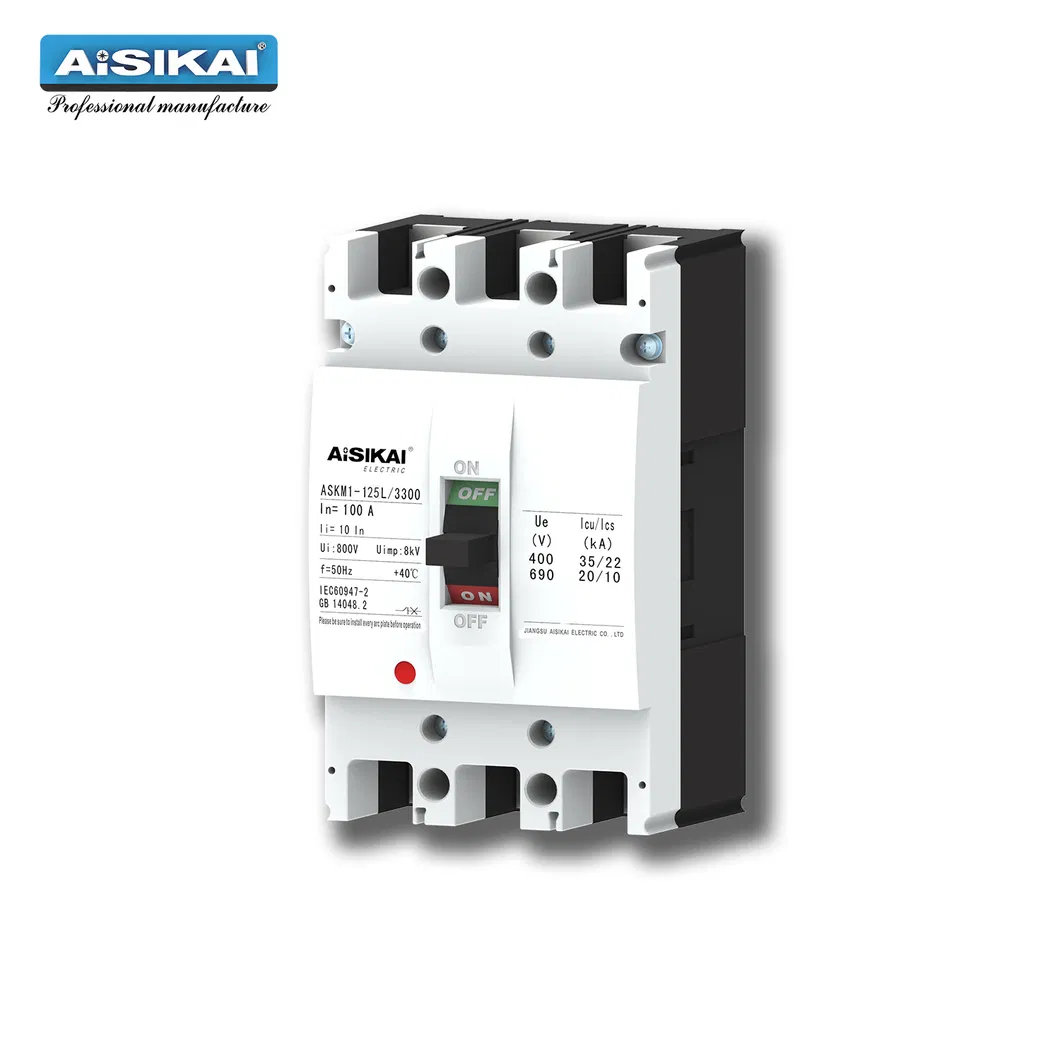

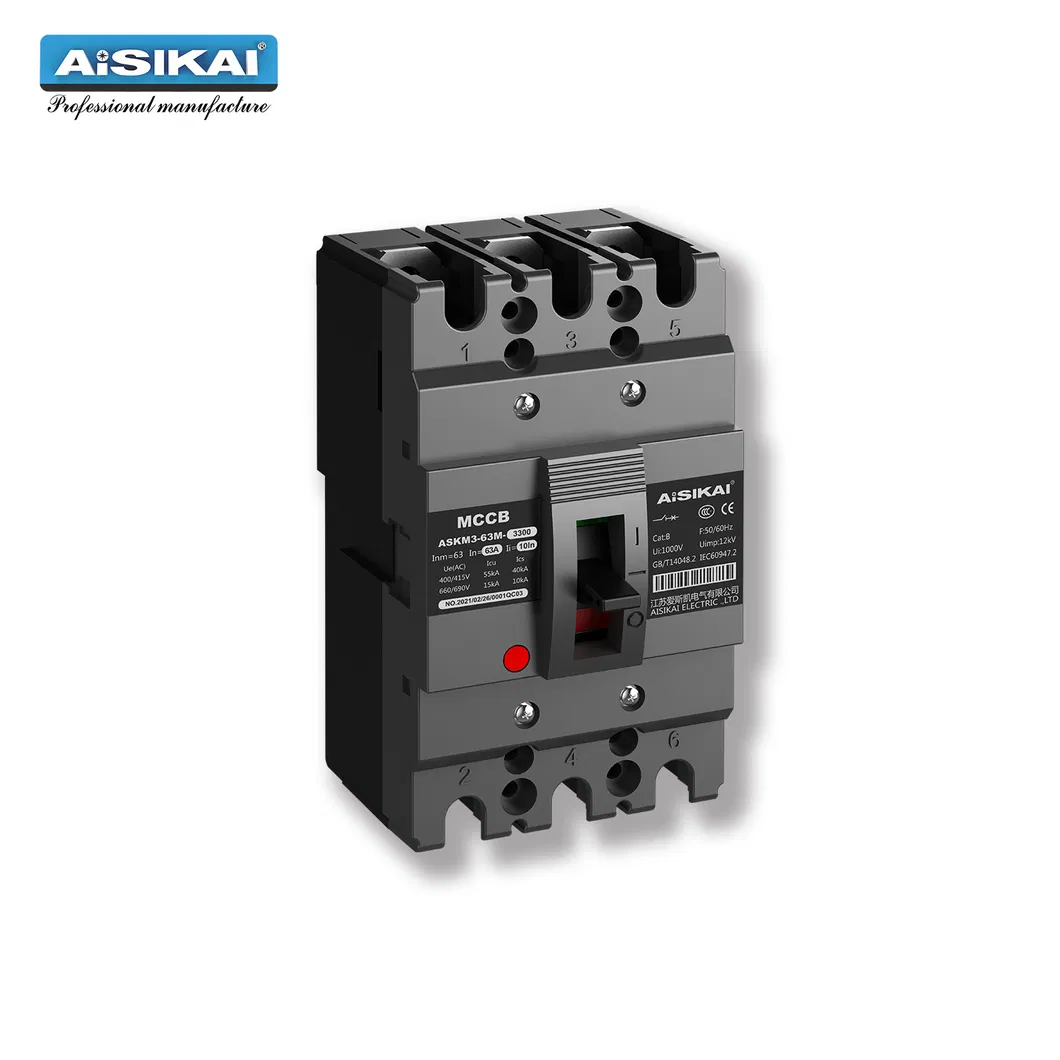

Disjuntor de Caixa Moldada Termomagnético

✓ O disjuntor de caixa moldada MCCB é um novo tipo de disjuntor projetado e desenvolvido através da adoção de uma combinação de tecnologias avançadas internacionais.

✓ Equipado com dispositivo de proteção contra sobrecarga, curto-circuito e subtensão para proteger as linhas de alimentação e o equipamento contra danos.

✓ O disjuntor pode ser instalado verticalmente (carga vertical) ou horizontalmente (carga cruzada).

De acordo com o nível da sua capacidade nominal de quebra de curto-circuito, está dividido em três categorias: tipo L (tipo padrão), tipo M (tipo de quebra relativamente elevada) e tipo H (tipo de quebra elevada). O produto apresenta pequeno volume, elevada capacidade de quebra, curto arco e características antivibração, sendo ideal para utilização em terra e marítima.

Tensão de isolamento nominal de 800 V, adequada para CA de 50 Hz, tensão de trabalho nominal de 690 V e inferior ao circuito para arranque pouco frequente.

Principais Indicadores Técnicos

ℹ O valor de parâmetro da acção instantânea característica do MCCB para distribuição é 10.ln ± 20%, ASKM-1600: 7ln ± 20%. O valor de parâmetro da acção instantânea característica do disjuntor de protecção do motor é de 12 ± 20%.

Item	Número do pólo	Corrente nominal (A)	Tensão nominal de funcionamento (V)	Tensão de isolamento nominal (V)	ICU (limite nominal de capacidade de quebra de curto-circuito)			Distância de formação de arco (mm)
Item	Número do pólo	Corrente nominal (A)	Tensão nominal de funcionamento (V)	Tensão de isolamento nominal (V)	Tensão de teste (V)	ICU (ka)	ICs (ka)	Distância de formação de arco (mm)
ASKM1-63L	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	22	18	0
ASKM1-63M	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	35	22	0
ASKM1-125L	3/4	16/20/25/32/40/50/63/80/100/125	400	800	400 * 1.10	35	22	≤ 50
ASKM1-125M	3/4					50	35
ASKM1-125H	3/4					85	50
ASKM1-125L	3/4		690			10	5
ASKM1-125M	3/4		690			20	10
ASKM1-250L	3/4	100/125/140/160/180/200/225/250	400	800	400 * 1.10	35	22
ASKM1-250M	3/4					50	35
ASKM1-250H	3/4					85	50
ASKM1-250L	3/4		690			10	5
ASKM1-250M	3/4		690			20	10

Gráfico de Especificações Técnicas Adicionais

Folha de Dimensões do MCCB

Dimensão	M1-63L	M1-63M	M1-125 L/M	M1-125H	M1-250 L/M	M1-250H	M1-250 L/M
C	85	85	87.5	87	102	102	-
E	51	51	55	55	55	55	-
F	22	22	22	22	22	22	-
G	14	14	17.5	17.5	23	23	-
G1	6.5	6.5	7.5	7.5	11.5	11.5	-
H	76	76	73	90	89	106	-
H1	90	100	87	105	112	127	-
H2	18.5	18.5	24	24	23	23	-
H3	8	8	8.5	9	7	7	-
L	136	136	150	150	166	166	-
L1	170	170	255	255	292	292	-
L2	118	118	131	131	144	144	-
W	78	78	92	92	106	106	-
W1	25	25	30	30	35	35	-
A	25	25	30	30	35	35	-
B	117	117	129	129	129	126	-
Φd	4.5	4.5	4.5 * 6	4.5 * 6	4.5 * 6	5.5	-

Perguntas Frequentes (FAQ)

Como posso obter uma amostra?

Antes de recebermos a primeira encomenda, deve pagar o custo da amostra e a taxa de envio expresso. O valor do custo da amostra será devolvido aquando da sua primeira encomenda.

Qual é o tempo de entrega para amostras?

Para itens e produtos já existentes no nosso portfólio, o tempo de envio de amostras é de até 3 dias.

É possível fabricar o produto com a nossa própria marca?

Sim. Podemos imprimir o seu logótipo nos produtos e nas embalagens exteriores, desde que a quantidade mínima de encomenda (MOQ) exigida seja cumprida.

Qual é o MOQ exigido e o prazo médio de entrega?

O MOQ é de apenas 1 unidade para comutadores de transferência automática (ATS). Normalmente, mantemos em stock disjuntores de caixa moldada (MCCB) com capacidade inferior a 1000A para garantir suporte e fornecimento rápidos.

Como é garantida a qualidade dos produtos?

Garantimos a qualidade através de duas etapas: 1) Deteção rigorosa, unidade por unidade, durante a fase de produção. 2) Inspeção exaustiva antes do envio para assegurar que a embalagem final está intacta.

Quais são as principais recomendações para a instalação dos disjuntores?

Devem ser instalados de forma vertical ou horizontal em locais sem vibrações bruscas ou choques significativos. Certifique-se de que o campo magnético nas proximidades não ultrapasse 5 vezes o limite estabelecido em qualquer direção.
