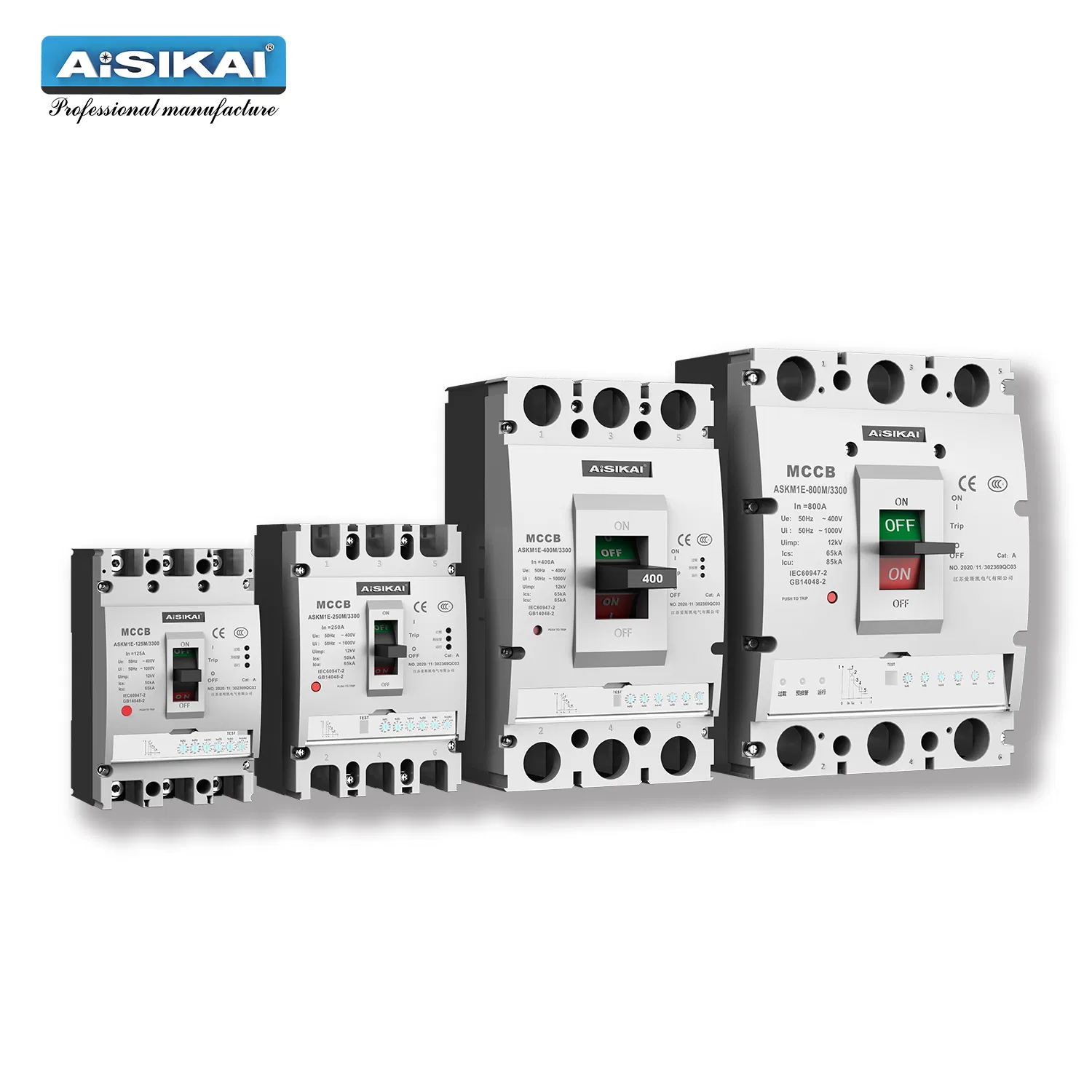

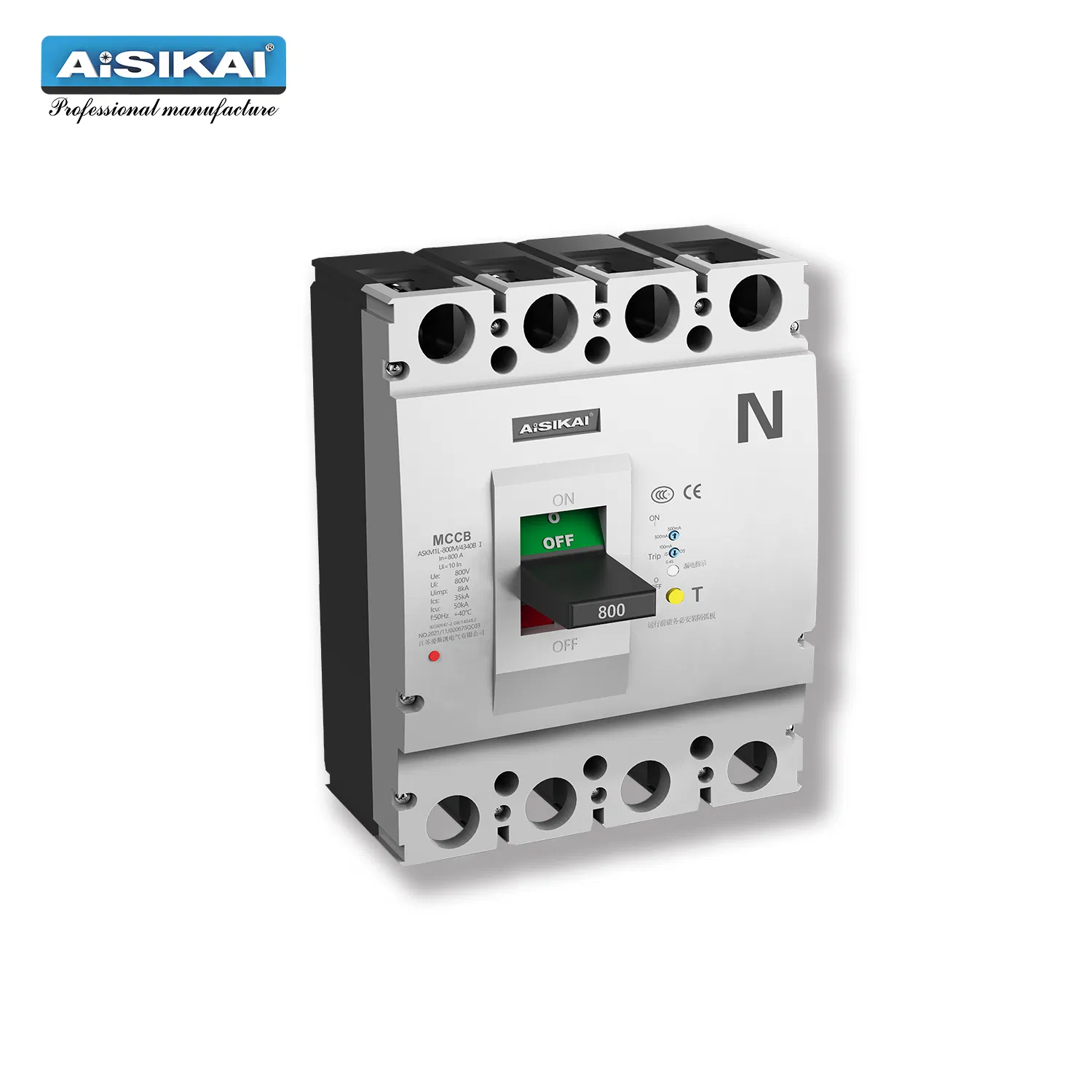

Disjuntor de Caixa Moldada Termomagnético Certificado CE

Condições Normais de Trabalho e Métodos de Instalação do MCCB

Categoria	Requisitos
Elevação	O local de instalação não excede os 2000 metros acima do nível do mar.
Temperatura do ar ambiente	O limite superior não deve exceder 40 ºC; o limite inferior não deve ser inferior a -5 ºC; o valor médio de 24 horas não excede os 35 ºC.
Nível de poluição	Nível 3
Categoria de instalação	Instalação Categoria III, disjuntor 1600A IV.
Condições atmosféricas	A humidade relativa atmosférica não excede os 50% quando a temperatura do ar ambiente é de 40 ºC. Pode apresentar uma humidade relativa superior a temperaturas mais baixas. A humidade relativa máxima média do mês mais húmido é de 90%, com a temperatura mínima média desse mês a ser de 25 ºC, considerando a condensação que ocorre na superfície do produto devido a alterações de temperatura.
Condições de Instalação	Instalado em locais sem agitação significativa e vibração por choque. O campo magnético perto do local de instalação não deve exceder 5 vezes o campo magnético em qualquer direção, e os disjuntores de fuga devem ser instalados verticalmente.
Instalação	O disjuntor pode ser instalado verticalmente (ou seja, na vertical) ou horizontalmente (ou seja, na horizontal).
Modo de entrada	O disjuntor apenas permite entrada por cima, ou seja, linhas 1, 3, 5 para alimentação e linhas 2, 4, 6 para carga.

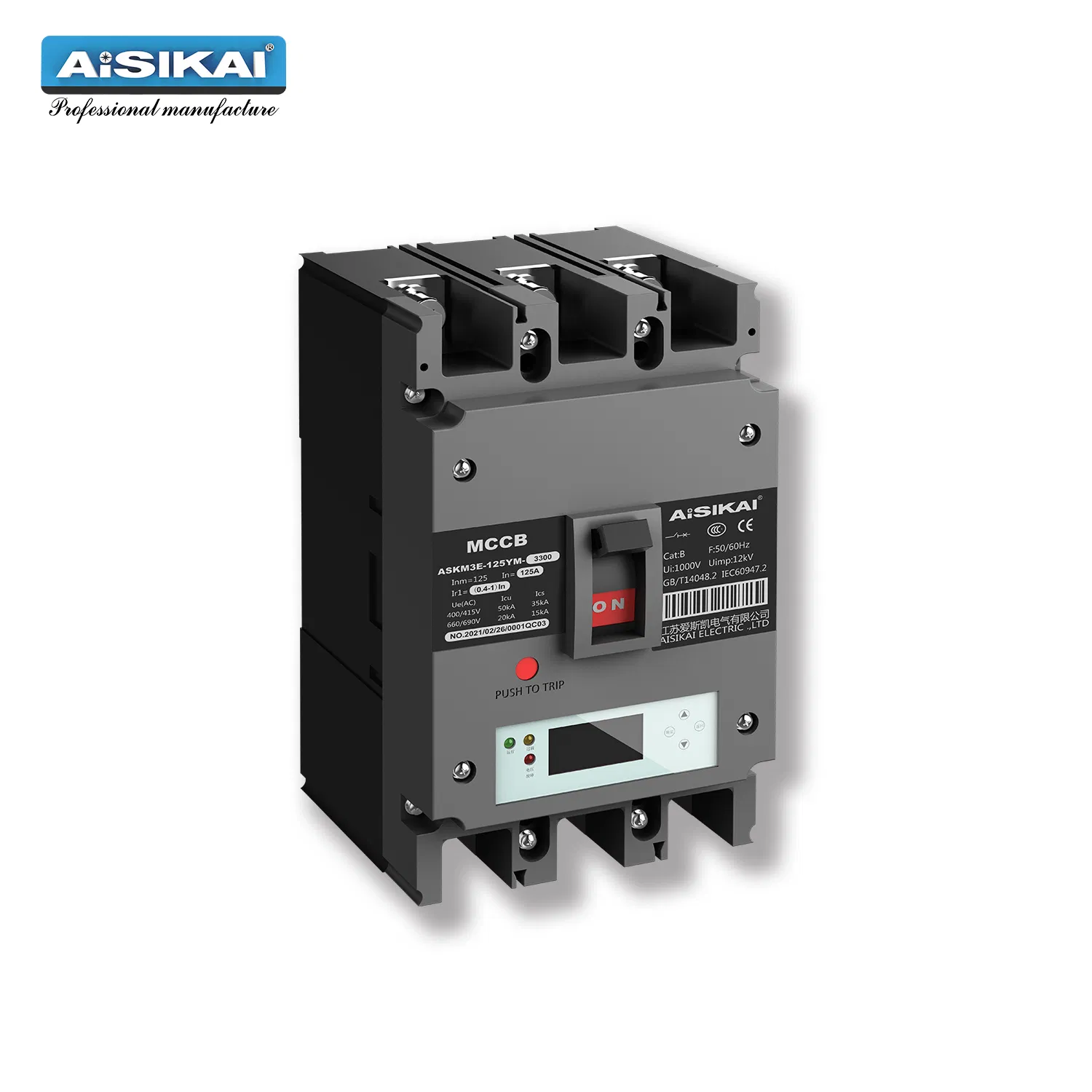

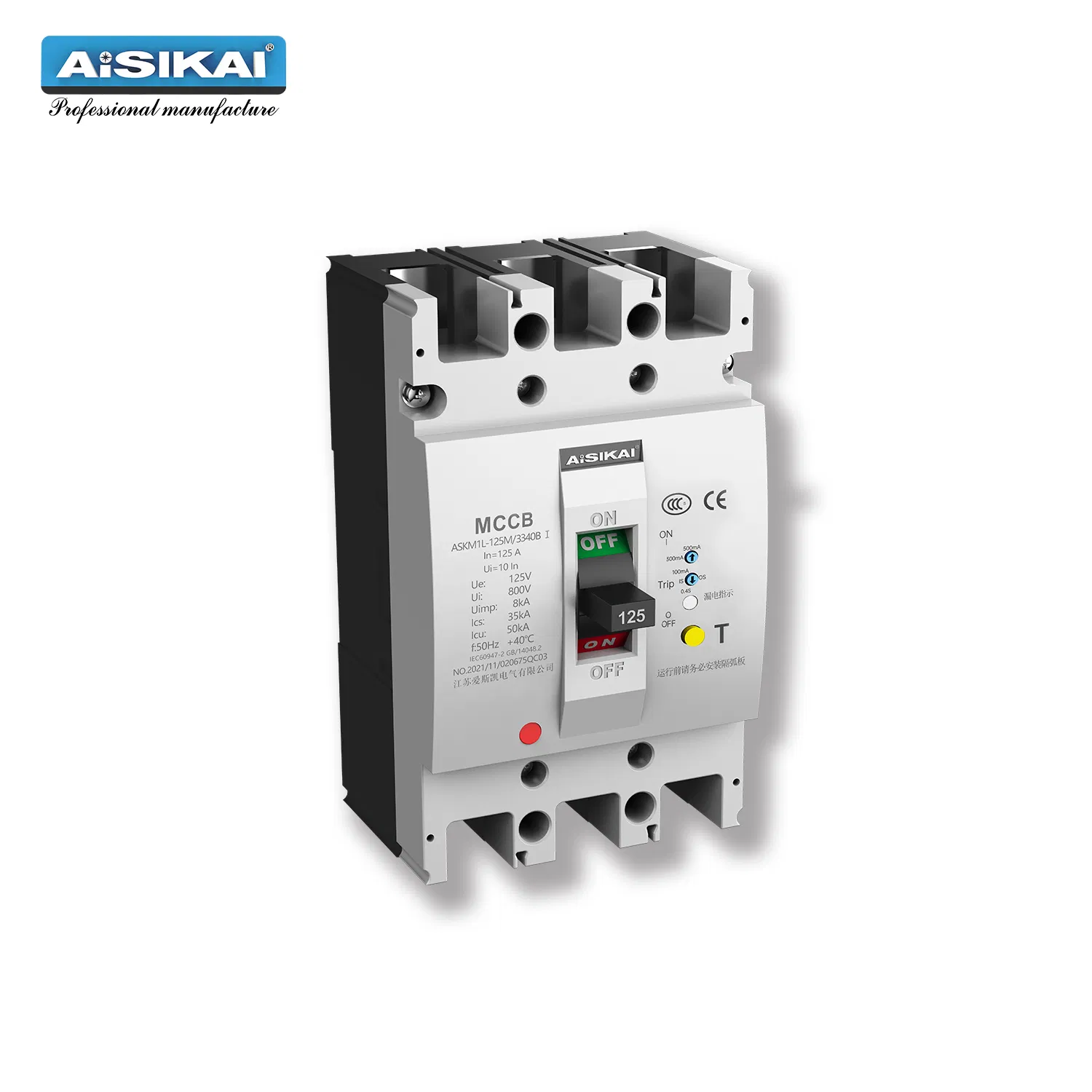

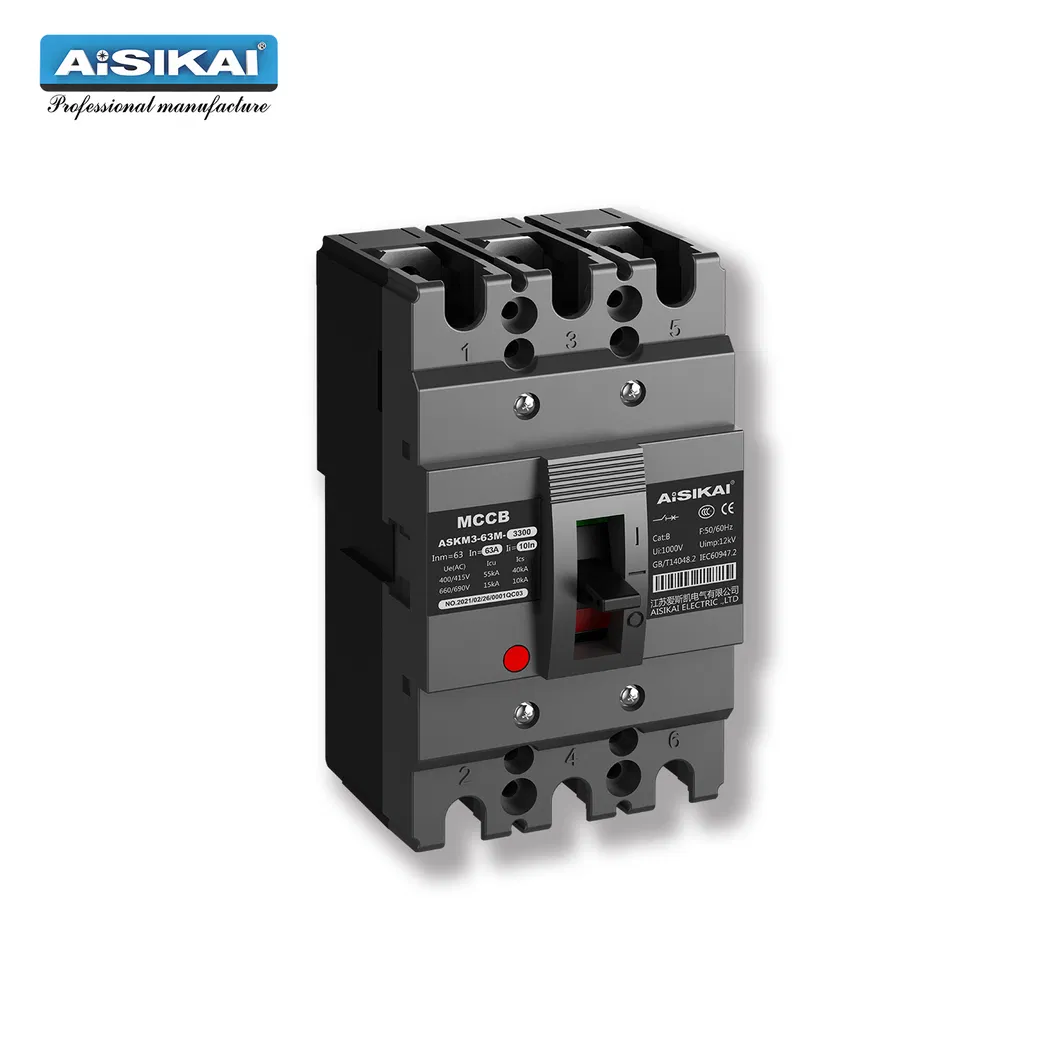

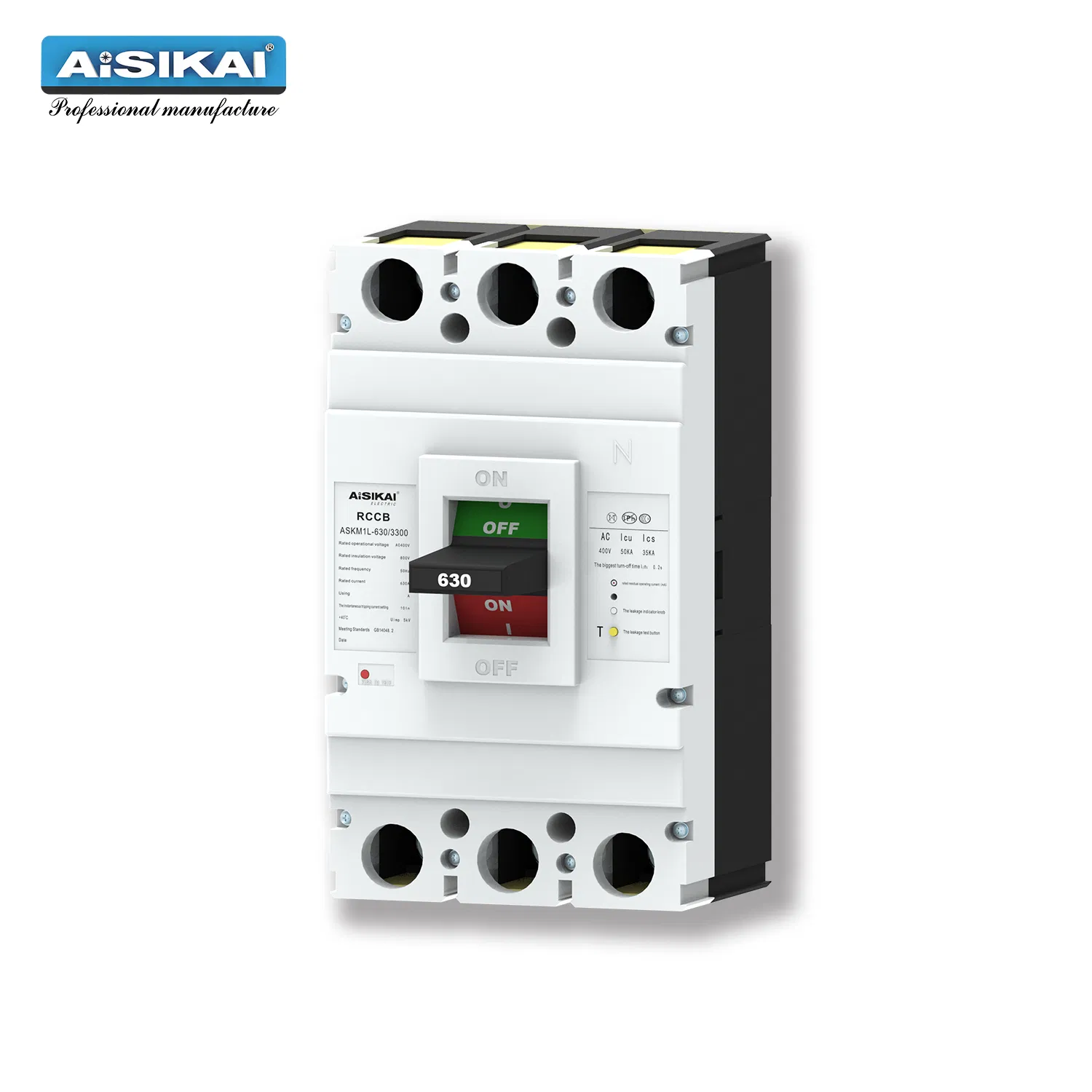

O disjuntor de caixa moldada MCCB é um novo tipo de disjuntor projetado e desenvolvido através da adoção de uma combinação de tecnologias avançadas internacionais.

Equipado com dispositivo de proteção contra sobrecarga, curto-circuito e subtensão, destina-se a proteger as linhas de alimentação e o equipamento contra danos.

O disjuntor pode ser instalado verticalmente (carga vertical) ou horizontalmente (carga cruzada).

De acordo com o nível da sua capacidade nominal de corte em curto-circuito, divide-se em três categorias: tipo L (tipo padrão), tipo M (tipo de corte relativamente elevado) e tipo H (tipo de corte elevado).

O produto apresenta dimensões reduzidas, elevada capacidade de corte, arco curto e características antivibração, sendo ideal para utilização em terra e marítima.

Tensão de isolamento nominal de 800 V, adequada para CA de 50 Hz, tensão de trabalho nominal de 690 V e inferior, ideal para arranques pouco frequentes.

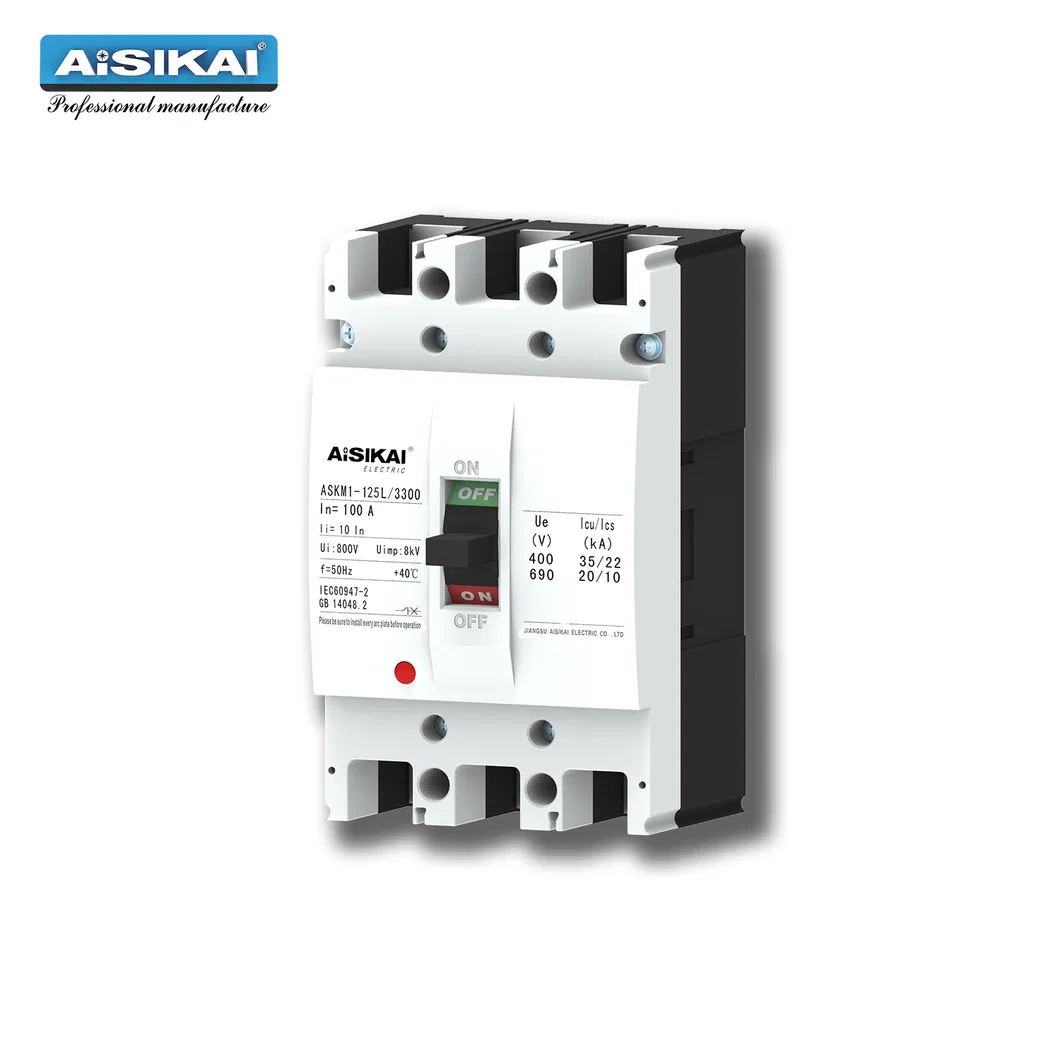

Principais Indicadores Técnicos do Disjuntor de Caixa Moldada

Item	Número do pólo	Corrente nominal (A)	Tensão nominal de funcionamento (V)	Tensão de isolamento nominal (V)	ICU (Limite nominal de capacidade de quebra de curto-circuito)			Distância de arco (mm)
MCCB Principais Indicadores Técnicos
O valor do parâmetro da ação instantânea característica do MCCB para distribuição é 10In ± 20%, ASKM-1600: 7In ± 20%. O valor do parâmetro da ação instantânea característica do disjuntor de proteção do motor é de 12In ± 20%.
Item	Número do pólo	Corrente nominal (A)	Tensão nominal de funcionamento (V)	Tensão de isolamento nominal (V)	Tensão de teste (V)	Icu (kA)	Ics (kA)	Distância de arco (mm)
ASKM1-63L	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	22	18	0
ASKM1-63M	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	35	22	0
ASKM1-125L	3/4	16/20/25/32/40/50/63/80/100/125	400	800	400 * 1.10	35	22	≤ 50
ASKM1-125M	3/4					50	35
ASKM1-125H	3/4					85	50
ASKM1-125L	3/4		690			10	5
ASKM1-125M	3/4		690			20	10
ASKM1-250L	3/4	100/125/140/160/180/200/225/250	400	800	400 * 1.10	35	22
ASKM1-250M	3/4					50	35
ASKM1-250H	3/4					85	50
ASKM1-250L	3/4		690			10	5
ASKM1-250M	3/4		690			20	10
ASKM1-400L	3/4	225/250/315/350/400	400	800	400 * 1.10	65	50	≤ 100
ASKM1-400M	3/4
ASKM1-400H	3/4
ASKM1-400L	3/4		690
ASKM1-400M	3/4		690
ASKM1-630L	3/4	400/500/630	400	800	400 * 1.10	75	65
ASKM1-630M	3/4
ASKM1-630H	3/4
ASKM1-630L	3/4		690
ASKM1-630M	3/4		690
ASKM1-800L	3/4	630/700/800	400	800	400 * 1.10	85	70
ASKM1-800M	3/4
ASKM1-800H	3/4
ASKM1-800M	3/4		690
ASKM1-1600M	3/4	800/1000/1250/1600	400	800	400 * 1.10	85	65
ASKM1-1600H	3/4		400
ASKM1-1600M	3/4		690

Folha de Dimensões do MCCB

Dimensão	M1-63L	M1-63M	M1-125 L/M	M1-125H	M1-250 L/M	M1-250H	M1-250 L/M
Dimensões Gerais	C	85	85	87.5	87	102	102	-
	E	51	51	55	55	55	55	-
	F	22	22	22	22	22	22	-
	G	14	14	17.5	17.5	23	23	-
	G1	6.5	6.5	7.5	7.5	11.5	11.5	-
	H	76	76	73	90	89	106	-
	H1	90	100	87	105	112	127	-
	H2	18.5	18.5	24	24	23	23	-
	H3	8	8	8.5	9	7	7	-
	L	136	136	150	150	166	166	-
	L1	170	170	255	255	292	292	-
	L2	118	118	131	131	144	144	-
	W	78	78	92	92	106	106	-
	W1	25	25	30	30	35	35	-
Dimensões de Montagem	A	25	25	30	30	35	35	-
	B	117	117	129	129	129	126	-
	Φd	4.5	4.5	4.5 * 6	4.5 * 6	4.5 * 6	5.5	-
