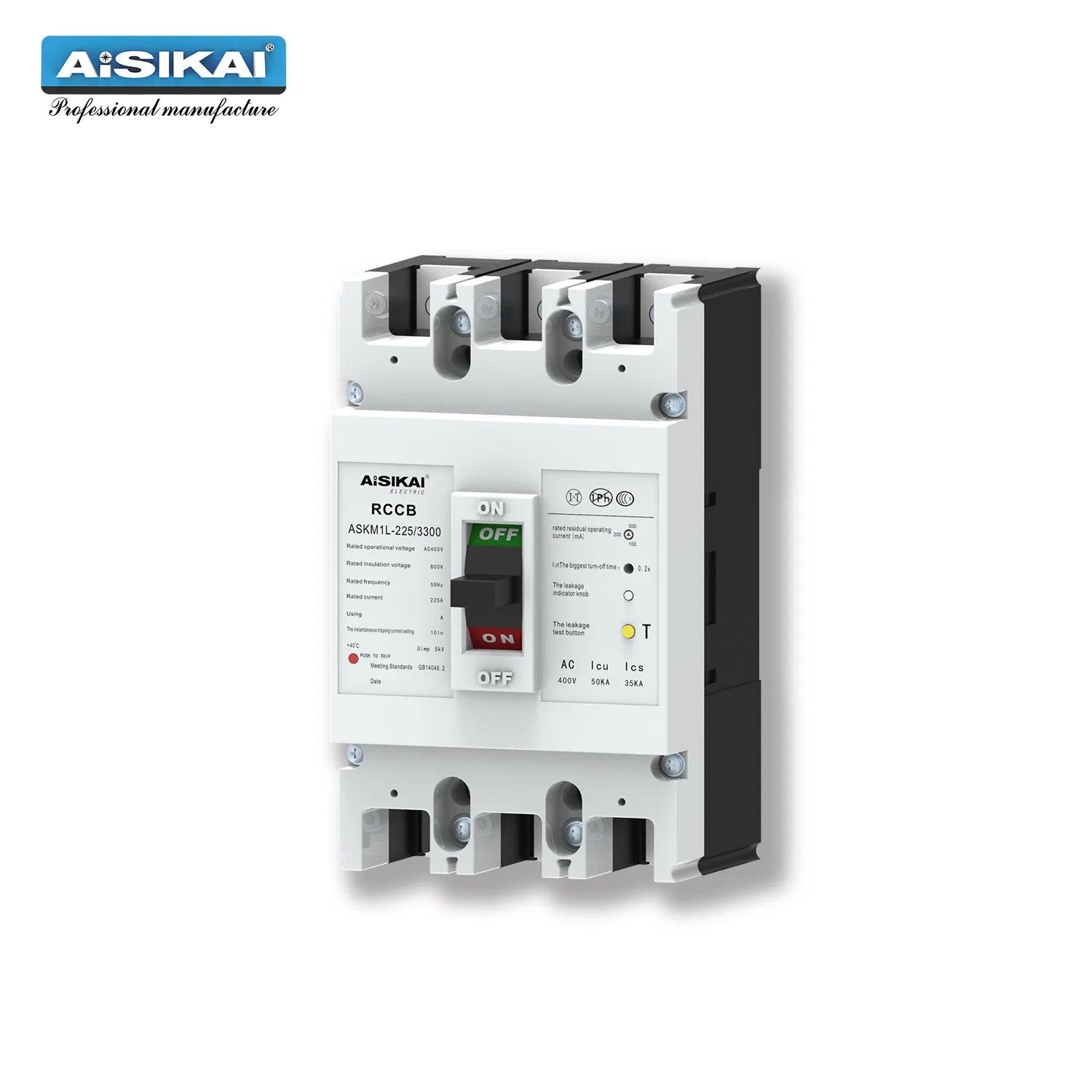

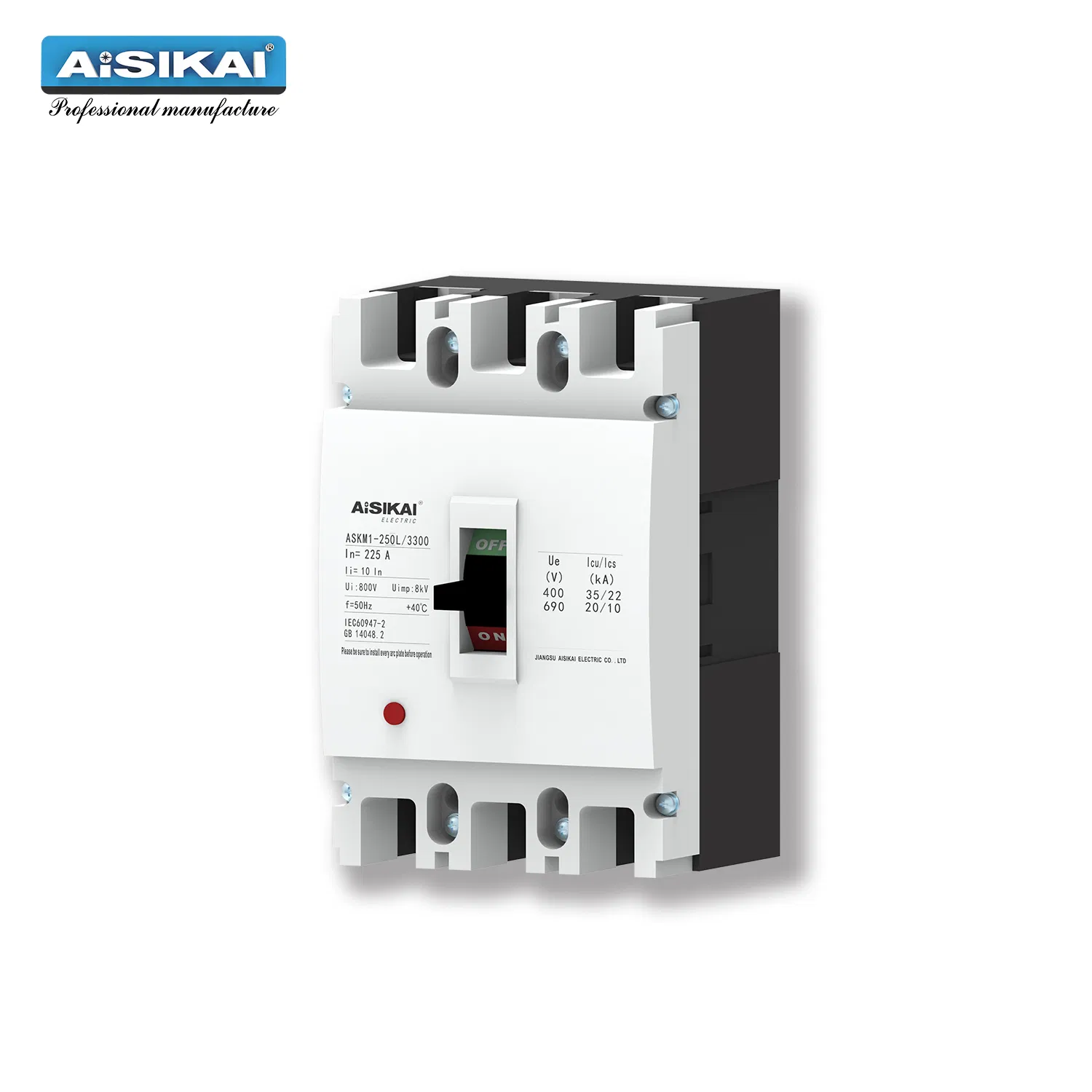

3 Polo 25A Disjuntor de Caixa Moldada Termomagnético Certificado CE

1 / 5

3 Polo 25A Disjuntor de Caixa Moldada Termomagnético Certificado CE

Costumização:	Disponível
Capacidade de Interrupção:	Disjuntores de Baixa Tensão
Operação:	Tipo Elétrico

Enviar consulta

Descrição do produto

Informação Básica

N ° de Modelo.

25A

Velocidade

Disjuntor de Tipo Normal

Meio de extinção de arco

Instalação

Fixado

Estrutura

MCCB

Número pólos

2/3/4p

Tipo

Disjuntor de circuito

Função

Disjuntor Proteção de Falha

Certificação

CE, CCC

poste

3/4

tensão de trabalho nominal

400V

retorno de isolamento nominal

800V

teste a tensão

400*1.1V

icu

22 000

ics

18 000

Pacote de Transporte

1 peça/caixa

Especificação

63A

Código HS

8536500000

Capacidade de Produção

6000 peças/mês

Descrição de Produto

ℹ️ Condições de trabalho normais e métodos de instalação do MCCB

Categoria	Requisitos
Elevação	O local de instalação não excede os 2000 metros acima do nível do mar.
Temperatura do ar ambiente	O limite superior não deve exceder 40 ºC; o limite inferior não deve ser inferior a -5 ºC; o valor médio de 24 horas não excede os 35 ºC.
Nível de poluição	Nível 3
Categoria de instalação	Instalação Categoria III, disjuntor 1600A IV.
Condições atmosféricas	A humidade relativa atmosférica não excede os 50% quando a temperatura do ar ambiente é de 40 ºC. Pode apresentar humidade relativa superior a temperaturas mais baixas. A humidade relativa máxima média do mês mais húmido é de 90%, com temperatura mínima média desse mês de 25 ºC, considerando a condensação na superfície devido a alterações de temperatura.
Condições de Instalação	Instalado em locais sem agitação significativa e vibração por choque. O campo magnético perto do local de instalação não deve exceder 5 vezes o campo magnético em qualquer direção. Os disjuntores de fuga devem ser instalados verticalmente.
Instalação	O disjuntor pode ser instalado verticalmente (ou seja, verticalmente) ou horizontalmente (ou seja, horizontalmente).
Modo de entrada	O disjuntor não pode ser alimentado de forma invertida, ou seja, apenas as linhas 1, 3, 5 são de alimentação, e as linhas 2, 4, 6 são de carga.

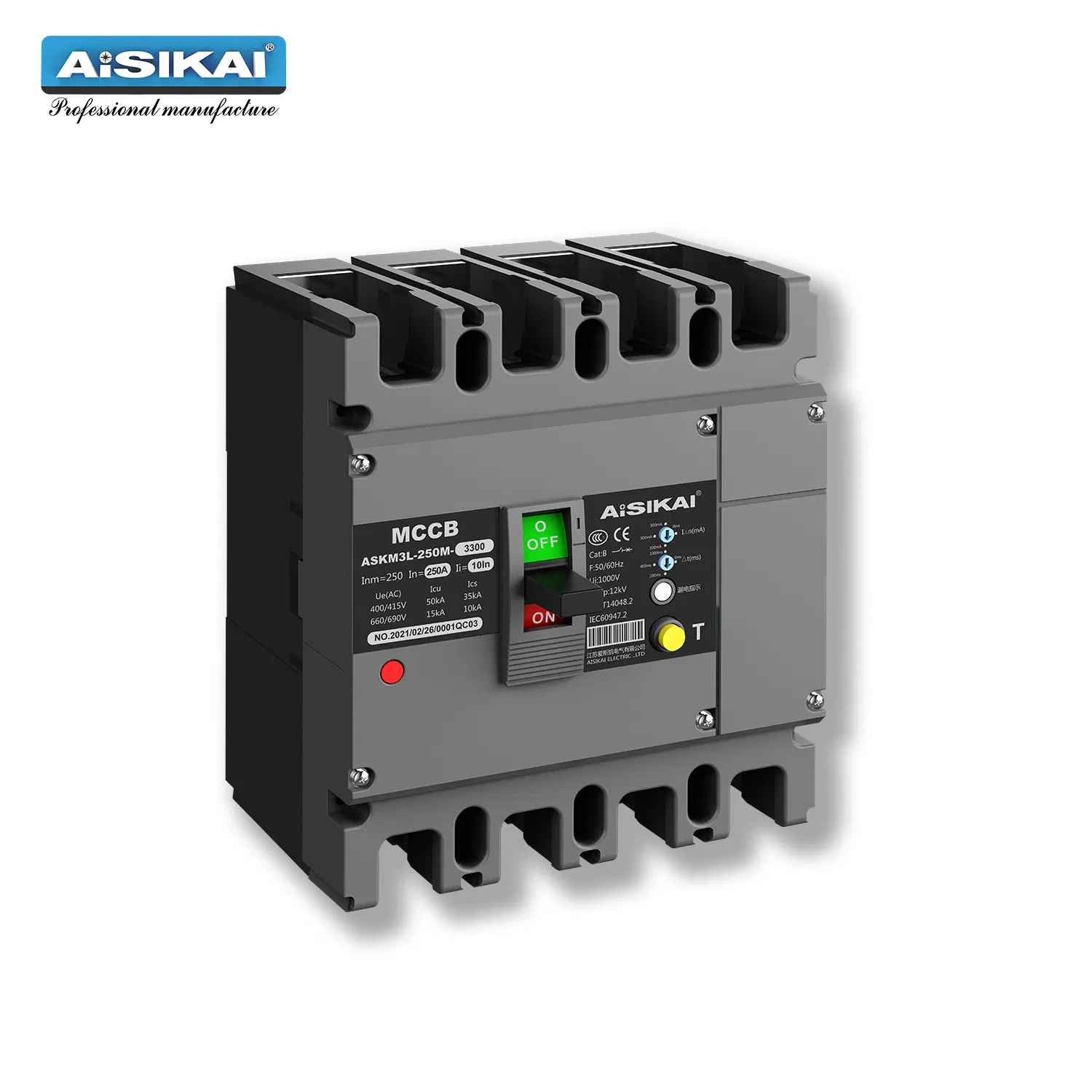

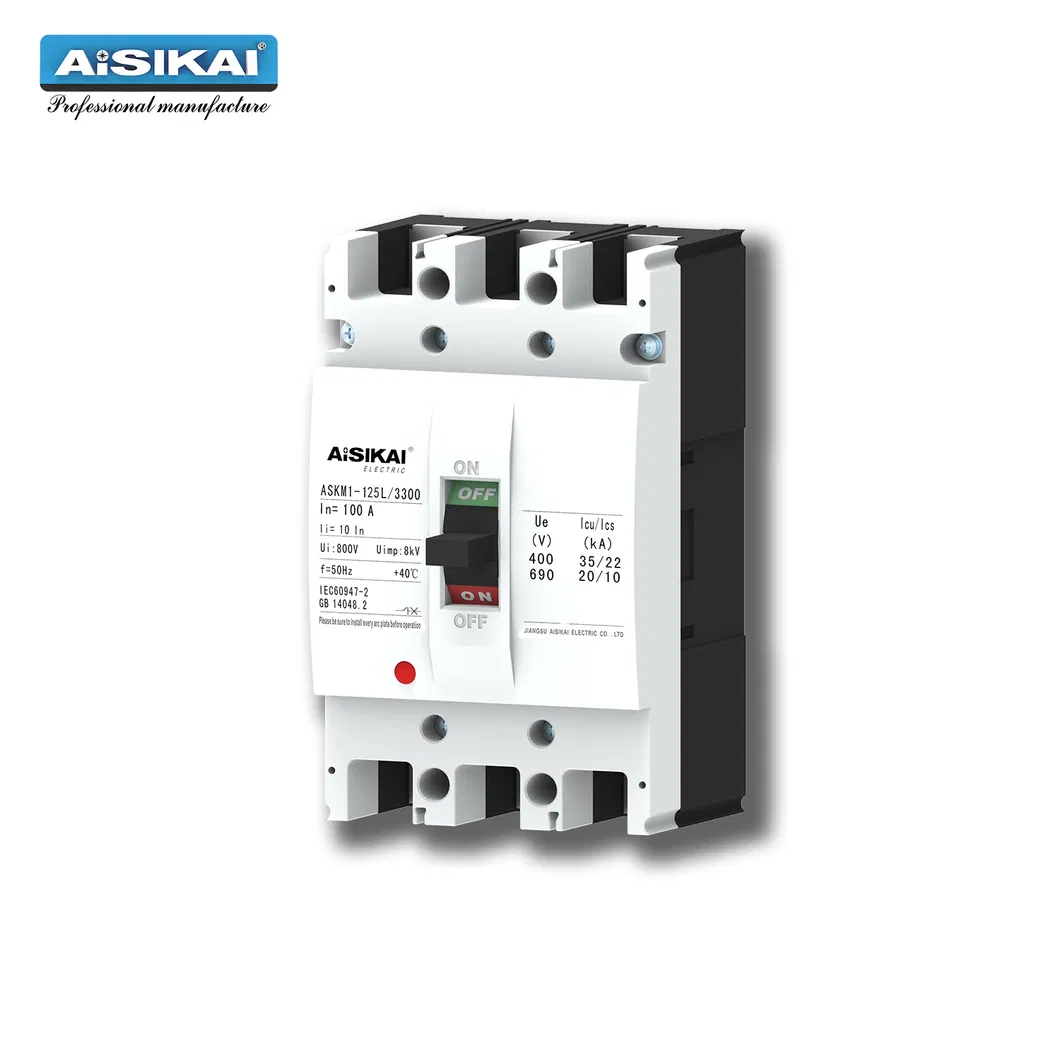

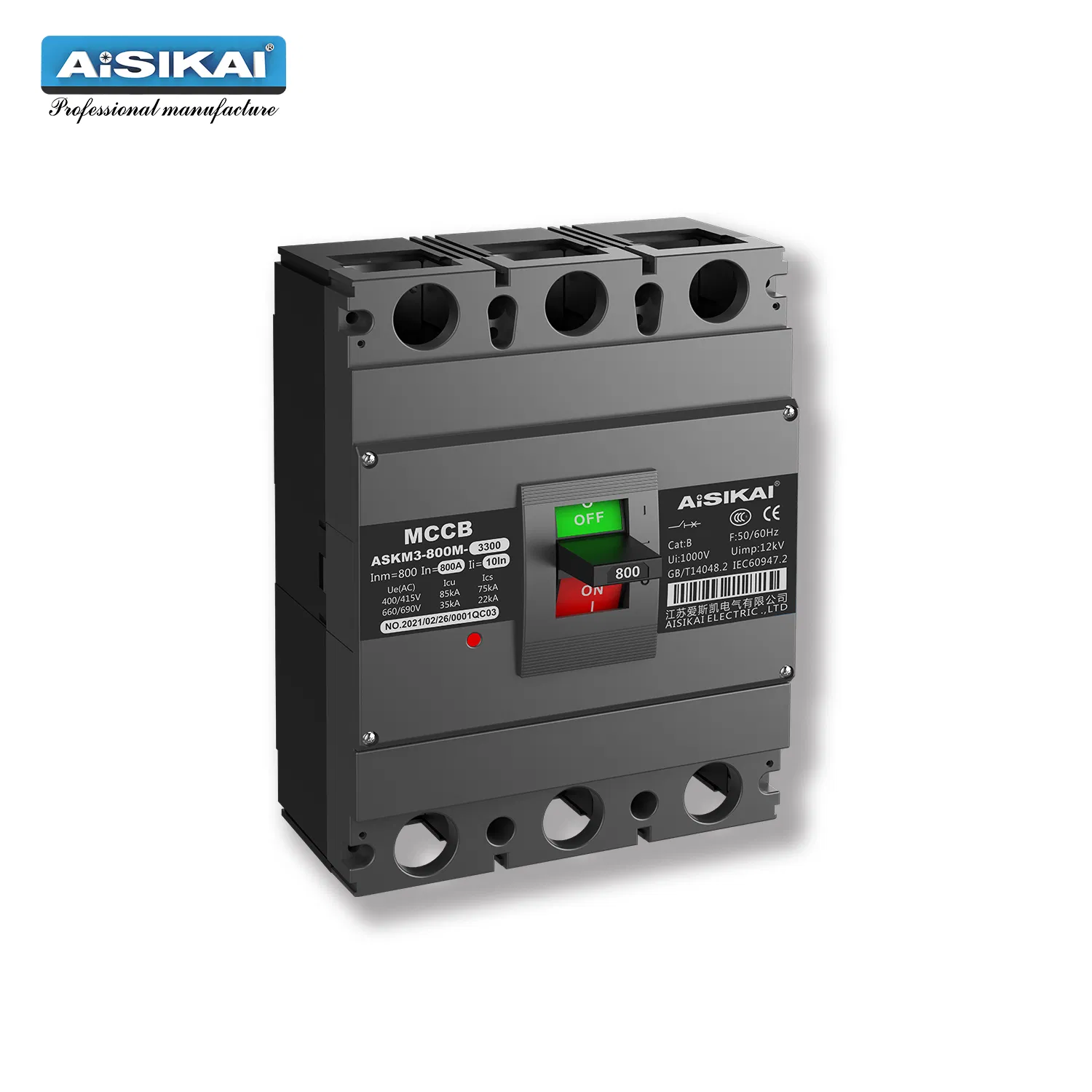

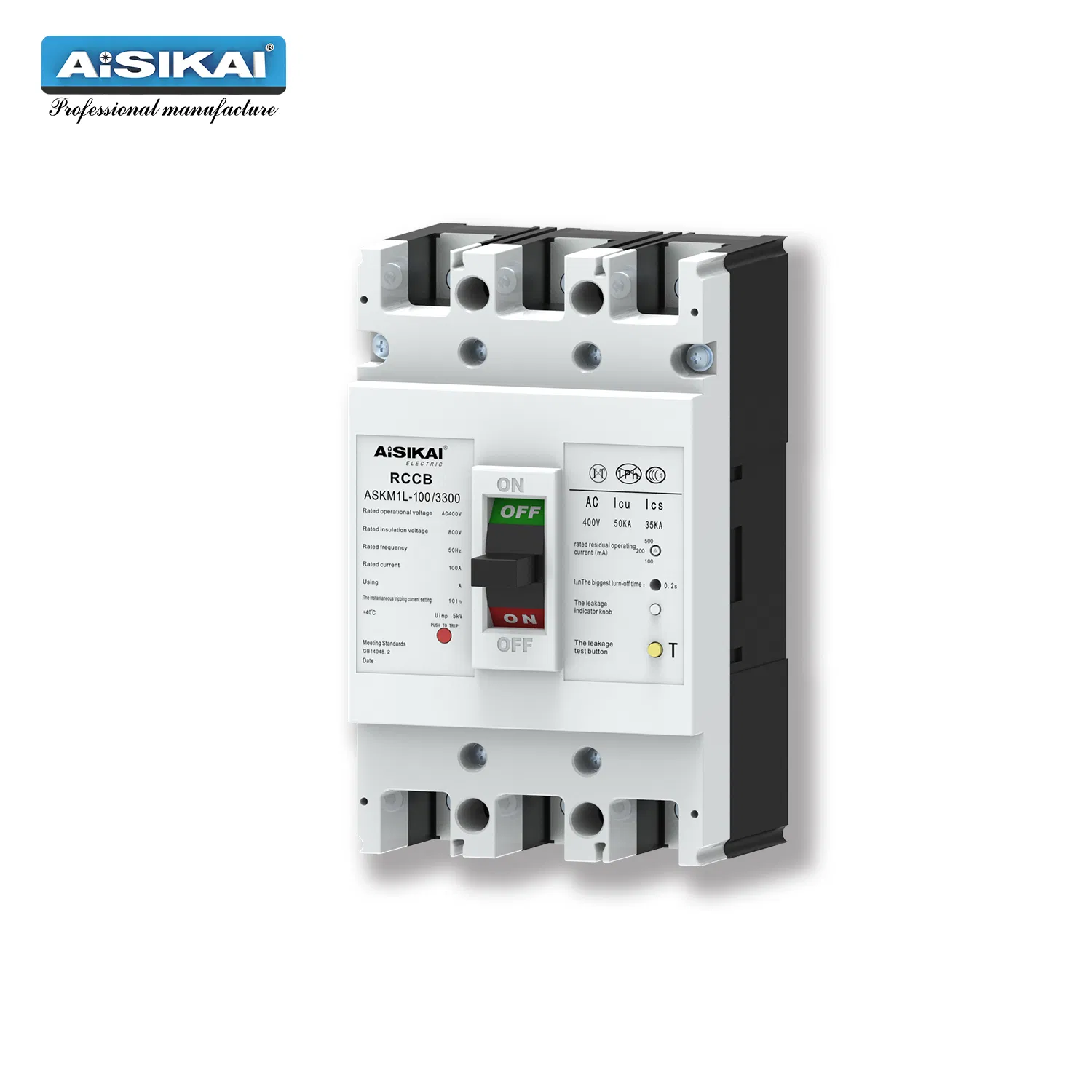

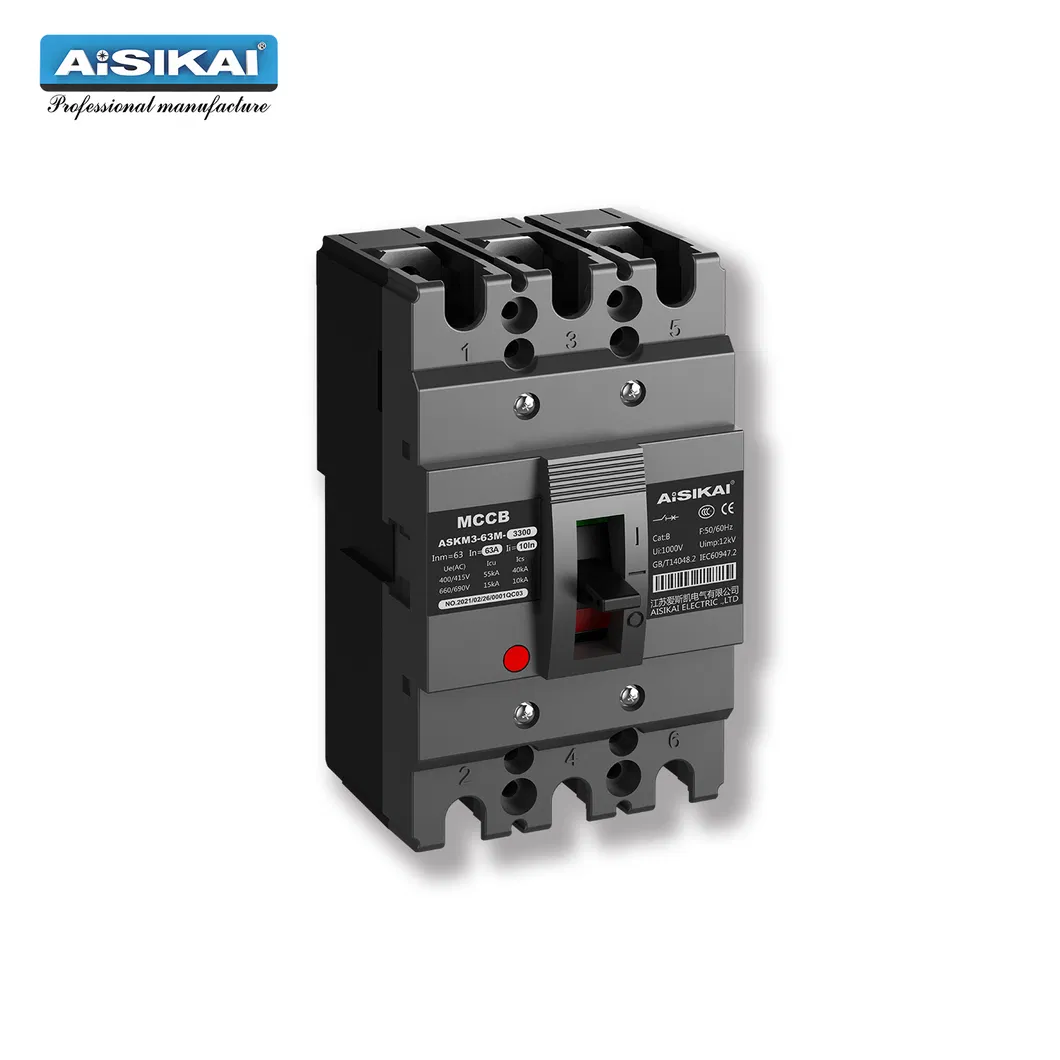

Disjuntor de Caixa Moldada Termomagnético

O disjuntor de caixa moldada MCCB é um novo tipo de disjuntor projetado e desenvolvido através da adoção de uma combinação de tecnologias avançadas internacionais.

Dispositivo equipado com proteção contra sobrecarga, curto-circuito e subtensão para proteger as linhas de alimentação e o equipamento contra danos.

O disjuntor pode ser instalado verticalmente (carga vertical) ou horizontalmente (carga cruzada).

De acordo com o nível da sua capacidade nominal de quebra de curto-circuito, divide-se em três categorias: tipo L (padrão), tipo M (quebra relativamente elevada) e tipo H (elevada quebra). O produto caracteriza-se por um volume reduzido, elevada capacidade de quebra, arco curto e propriedades antivibração, sendo ideal para utilização terrestre e marítima.

Tensão de isolamento nominal de 800 V, adequado para CA de 50 HZ, tensão de trabalho nominal de 690 V e inferior.

⚙️ Principais Indicadores Técnicos do Disjuntor de Caixa Moldada

O valor do parâmetro da ação instantânea característica do MCCB para distribuição é de 10 In ± 20% (ASKM-1600: 7 In ± 20%). O valor do parâmetro da ação instantânea do disjuntor de proteção do motor é de 12 In ± 20%.

Item	Número do Pólo	Corrente Nominal (A)	Tensão Nominal de Funcionamento (V)	Tensão de Isolamento Nominal (V)	ICU (Limite Nominal de Cap. de Quebra)			Distância de Arco (mm)
Item	Número do Pólo	Corrente Nominal (A)	Tensão Nominal de Funcionamento (V)	Tensão de Isolamento Nominal (V)	Tensão de Teste (V)	ICU (kA)	ICS (kA)	Distância de Arco (mm)
ASKM1-63L	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	22	18	0
ASKM1-63M	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	35	22	0
ASKM1-125L	3/4	16/20/25/32/40/50/63/80/100/125	400	800	400 * 1.10	35	22	≤ 50
ASKM1-125M	3/4					50	35
ASKM1-125H	3/4					85	50
ASKM1-125L	3/4		690			10	5
ASKM1-125M	3/4		690			20	10
ASKM1-250L	3/4	100/125/140/160/180/200/225/250	400	800	400 * 1.10	35	22
ASKM1-250M	3/4					50	35
ASKM1-250H	3/4					85	50
ASKM1-250L	3/4		690			10	5
ASKM1-250M	3/4		690			20	10

📏 Tabela de Dimensões do MCCB

Dimensão	M1-63L	M1-63M	M1-125 L/M	M1-125H	M1-250 L/M	M1-250H
C (Geral)	85	85	87.5	87	102	102
E (Geral)	51	51	55	55	55	55
F (Geral)	22	22	22	22	22	22
G (Geral)	14	14	17.5	17.5	23	23
L (Geral)	136	136	150	150	166	166
A (Montagem)	25	25	30	30	35	35
B (Montagem)	117	117	129	129	129	126

Perguntas Frequentes (FAQ)

1 Como posso obter uma amostra?

Antes de receber a primeira encomenda, por favor, realize o pagamento do custo da amostra e da taxa de envio expresso. O custo da amostra será devolvido com base no seu primeiro pedido comercial.

2 Qual é o tempo de preparação das amostras?

Para itens já existentes em catálogo, o envio é preparado e efetuado no prazo de até 3 dias.

3 Podem aplicar a nossa própria marca nos vossos produtos?

Sim. Podemos imprimir o seu logótipo tanto nos produtos como nas embalagens, desde que seja cumprida a nossa Quantidade Mínima de Encomenda (MOQ).

4 Qual é a Quantidade Mínima de Encomenda (MOQ) e o tempo de entrega?

O MOQ é de 1 unidade para ATS. Normalmente, dispomos de stock permanente de disjuntores MCCB abaixo de 1000A para assegurar entregas e suporte rápidos.

5 Como é garantida a qualidade dos vossos produtos?

A qualidade é assegurada por dois métodos fundamentais: 1) Deteção rigorosa de falhas uma a uma durante o processo produtivo. 2) Inspeção exaustiva de cada produto antes do envio, garantindo que as embalagens seguem intactas.

6 Os disjuntores possuem certificações internacionais?

Sim, todos os disjuntores de caixa moldada apresentados cumprem as diretivas e normas necessárias, contando com certificações como CE e CCC para conformidade em mercados globais.
