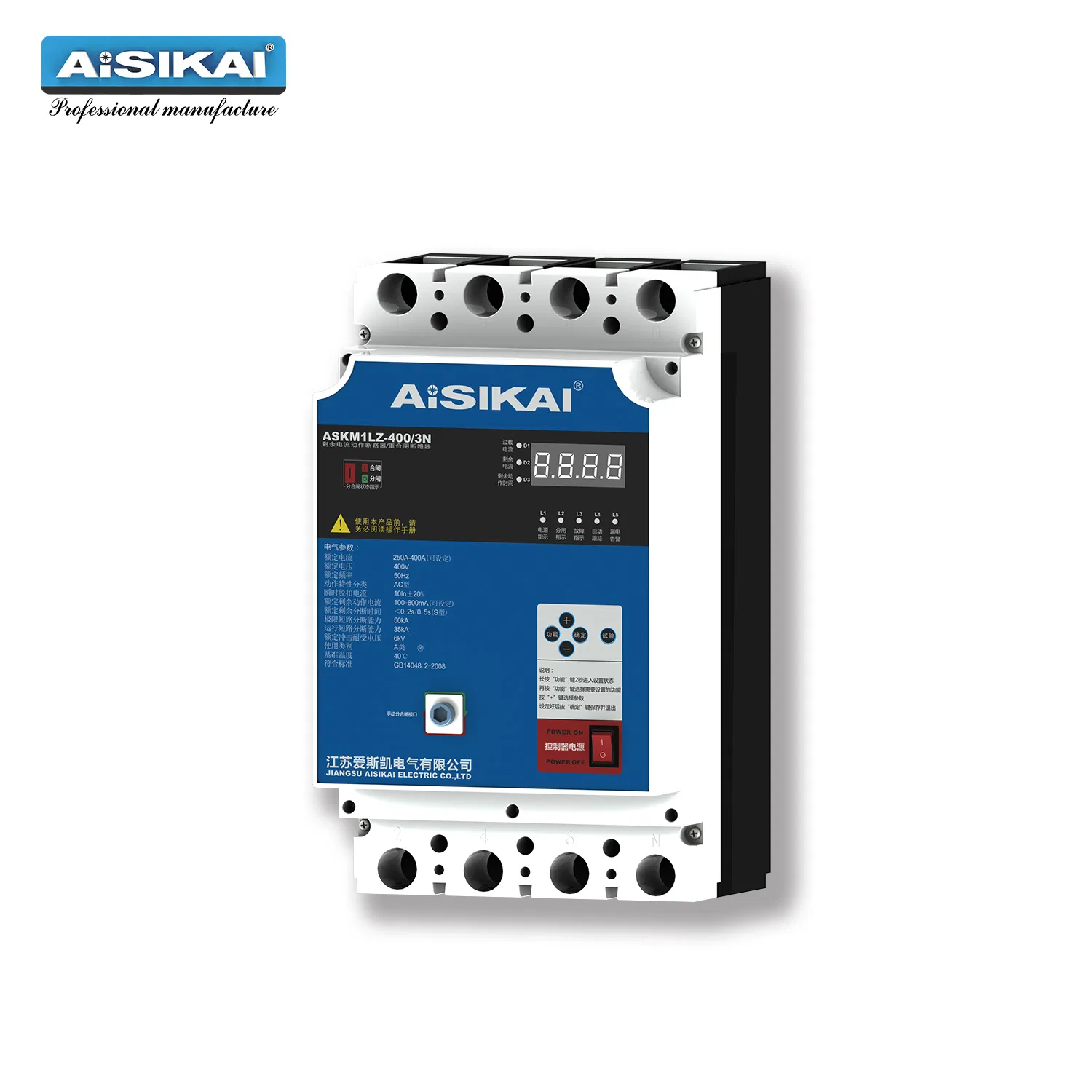

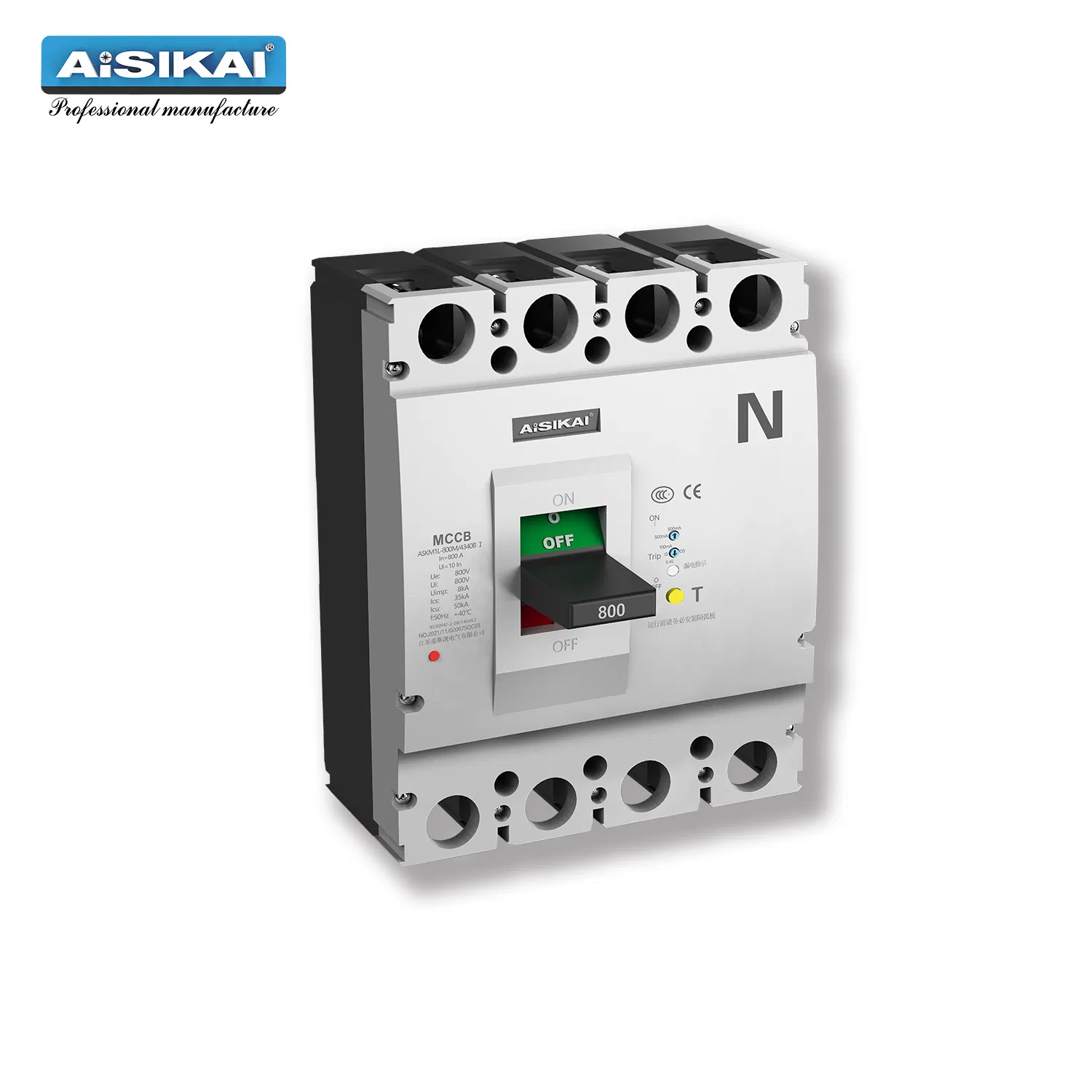

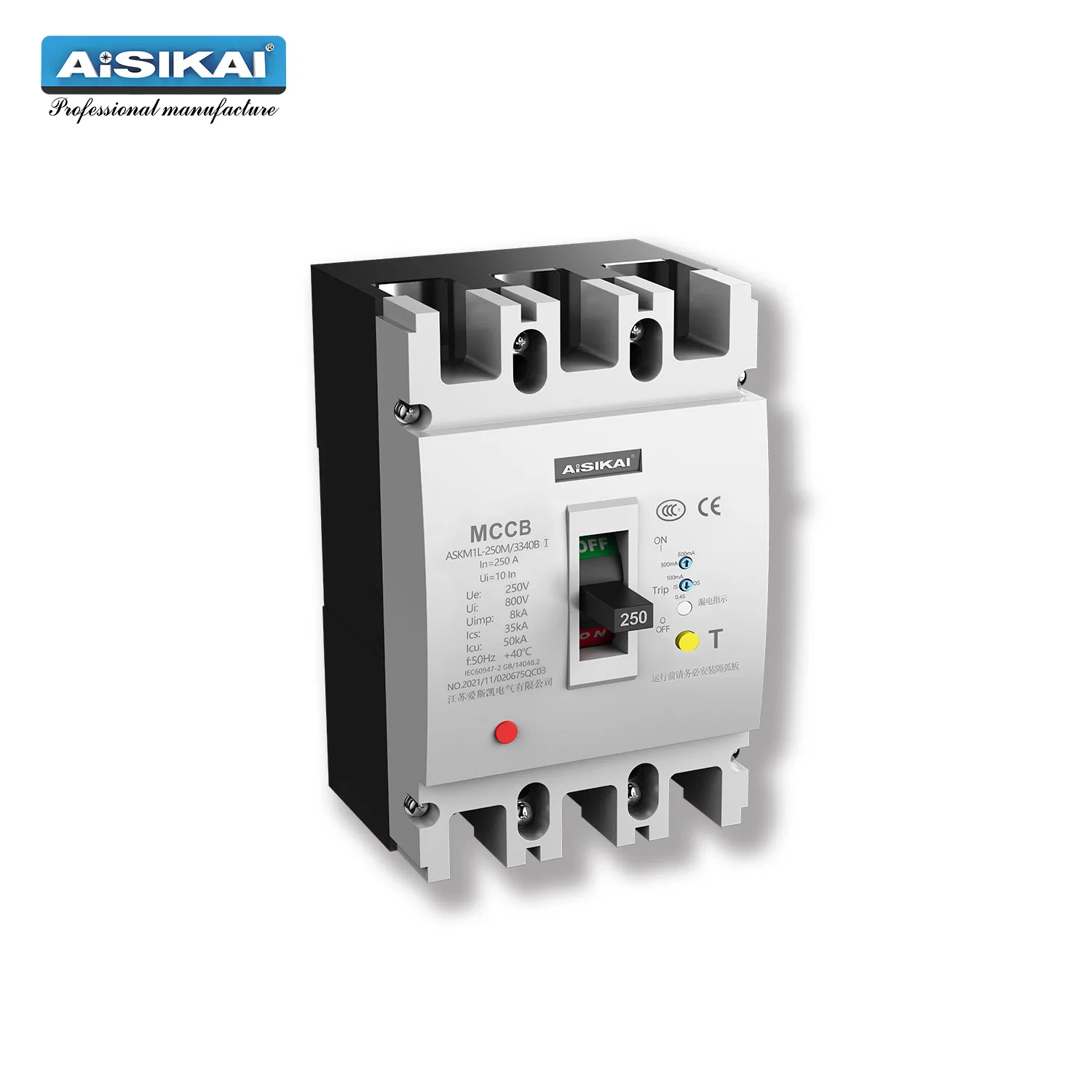

3 Polo 200A Disjuntor de Caixa Moldada Termomagnético Certificado CE

Costumização:	Disponível
Capacidade de Interrupção:	Disjuntores de Baixa Tensão
Operação:	Tipo Elétrico

⚡ Informação Básica

N ° de Modelo. 200A

Velocidade Disjuntor de Tipo Normal

Meio de extinção de arco Ar

Instalação Fixado

Estrutura MCCB

Número pólos 2/3/4p

Tipo Disjuntor de circuito

Função Disjuntor Proteção de Falha

Certificação CE, CCC

poste 3/4

tensão de trabalho nominal 400V

retorno de isolamento nominal 800V

teste a tensão 400*1.1V

icu 22 000

ics 18 000

Pacote de Transporte 1 peça/caixa

Especificação 63A

Código HS 8536500000

Capacidade de Produção 6000 peças/mês

📦 Descrição de Produto

3 Polo 200A Disjuntor de Caixa Moldada Termomagnético Certificado CE

Categoria	Requisitos
MCCB condições de trabalho normais e métodos de instalação
Elevação	O local de instalação não excede os 2000 metros acima do nível do mar
Temperatura do ar ambiente	O limite superior não exceda 40 ºC; o limite inferior não exceda -5 ºC; o valor médio de 24 horas não excede os 35 ºC
Nível de poluição	Nível 3
Categoria de instalação	Instalação Categoria ILL, disjuntor 1600A IV
Atmosférica condições	A humidade relative atmosférica não excede os 50% quando a temperatura do ar ambiente é de 40 C. pode ter uma humidade relativa superior a uma temperatura mais baixa. A humidade relativa máxima média do mês de wettest é de 90% e a temperatura mínima média do mês é de 25 C. Considerando a condensação que ocorre na superfície do produto devido a alterações de temperatura.
Instalação Condições	Instalado em locais sem agitação significativa e vibração por choque, o campo magnético perto do local de instalação não deve exceder 5 limes do campo magnético em qualquer direção, e os disjuntores de fuga devem ser instalados verticalmente.
Instalação	O disjuntor pode ser instalado verticalmente (ou seja, verticalmente) ou horizontalmente (ou seja, horizontalmente).
Modo de entrada	O disjuntor não pode descer, ou seja, apenas 1,3,5 linhas de alimentação, 2,4,6 linhas de carga

🔹

O disjuntor de caixa moldada MCCB é um novo tipo de disjuntor projetado e desenvolvido através da adoção de uma combinação de tecnologias avançadas internacionais.

🔹

Disjuntor com dispositivo de protecção contra sobrecarga, curto-circuito e subtensão para proteger as linhas de alimentação e o equipamento contra danos.

🔹

O disjuntor pode ser instalado verticalmente (ou seja, carga vertical) ou horizontalmente (ou seja, carga cruzada).

🔹

De acordo com o nível da sua capacidade nominal de quebra de curto-circuito, está dividido em três categorias, nomeadamente tipo L (tipo padrão), tipo M (tipo de quebra relativamente elevada), tipo H (tipo de quebra elevada). O produto é de pequeno volume, elevada capacidade de quebra, curto arco e características antivibração, sendo ideal para utilização em terra e marítima.

🔹

Tensão de isolamento nominal de 800 V, adequada para CA DE 50 HZ, tensão de trabalho nominal de 690 V e inferior ao circuito para arranque pouco frequente.

📊 Indicadores Técnicos

Item	Número do pólo	Corrente nominal (A)	Tensão nominal (V)	Tensão isolamento (V)	Tensão de teste (V)	ICU (ka)	ICs (ka)	Distância arco (mm)
Caixa moldada disjuntor de circuito principais indicadores técnicos
O valor de parâmetro da acção instantânea característica do MCCB para distribuição é 10In ± 20%, ASKM-1600:7In ± 20%, o valor de parâmetro da acção instantânea característica do disjuntor de protecção do motor é de 12 ± 20%.

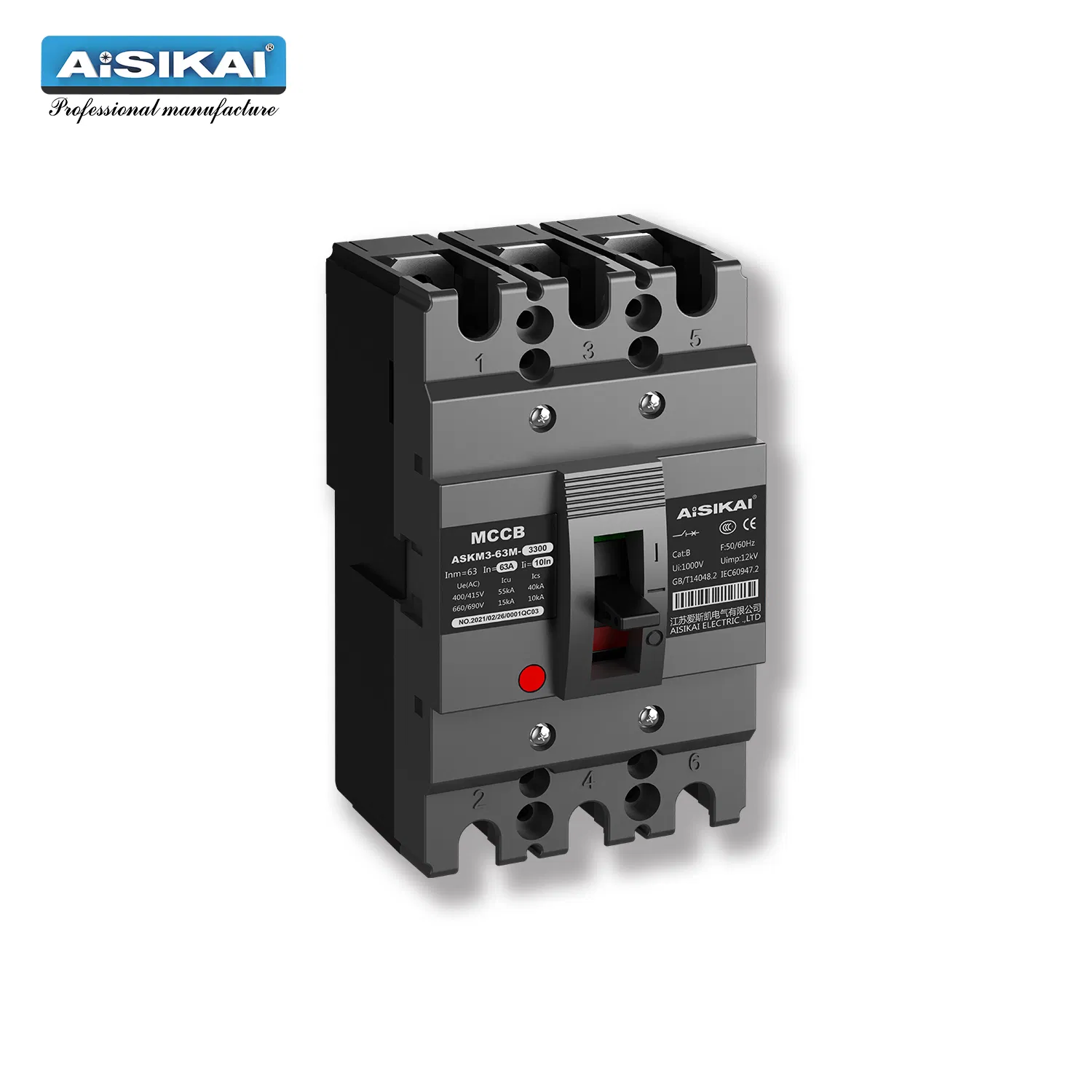

ASKM1-63L	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	22	18	0
ASKM1-63M	3/4	10/16/20/25/32/40/50/63	400	800	400 * 1.10	35	22	0

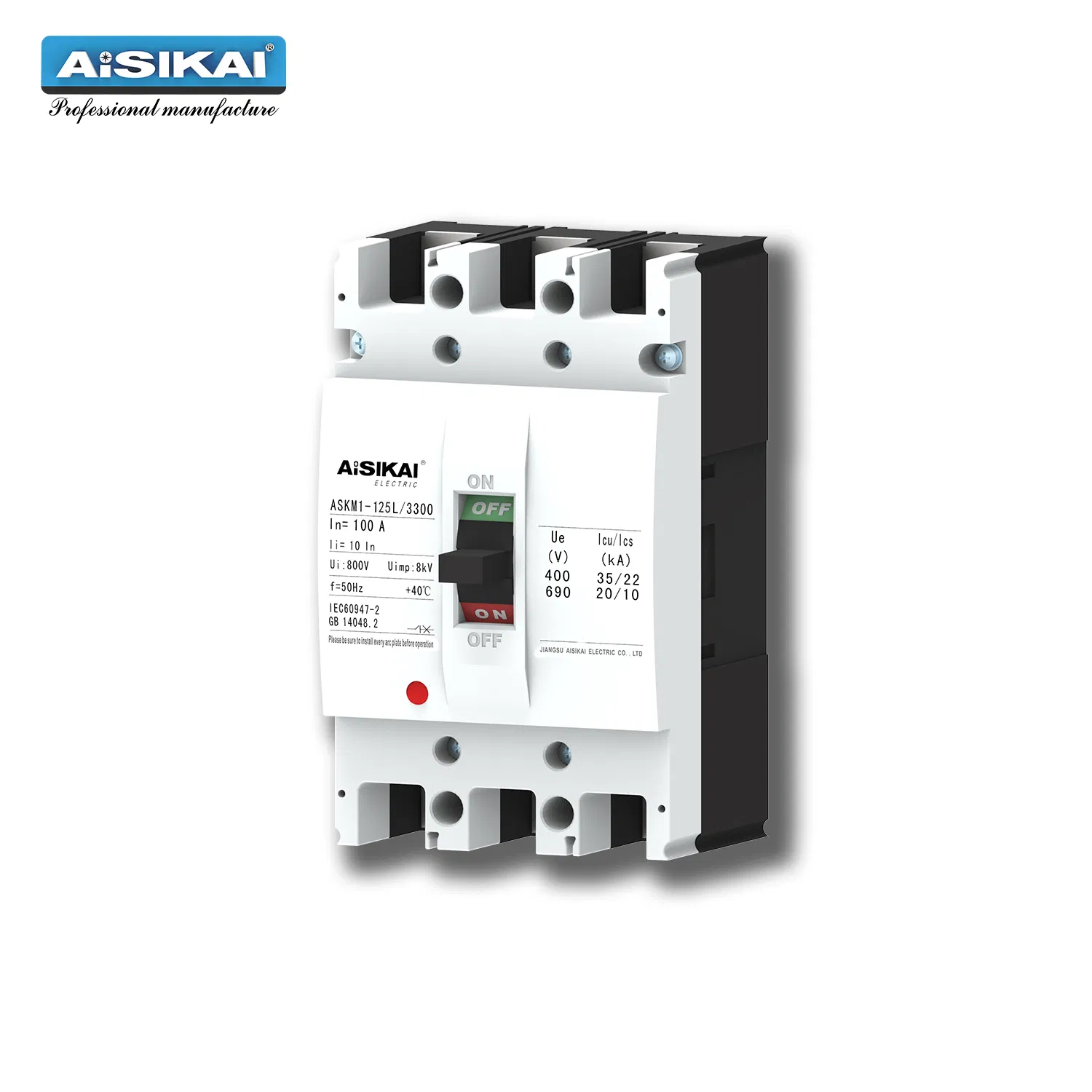

ASKM1-125L	3/4	16/20/25/32/40/50/63/80/100/125	400	800	400 * 1.10	35	22	≤ 50
ASKM1-125M	3/4					50	35
ASKM1-125H	3/4					85	50
ASKM1-125L	3/4		690			10	5
ASKM1-125M	3/4		690			20	10
ASKM1-250L	3/4	100/125/140/160/180/200/225/250	400	800	400 * 1.10	35	22
ASKM1-250M	3/4					50	35
ASKM1-250H	3/4					85	50
ASKM1-250L	3/4		690			10	5
ASKM1-250M	3/4		690			20	10
ASKM1-400L	3/4	225/250/315/350/400	400	800	400 * 1.10	65	50	≤ 100
ASKM1-400M	3/4
ASKM1-400H	3/4
ASKM1-400L	3/4		690
ASKM1-400M	3/4		690
ASKM1-630L	3/4	400/500/630	400	800	400 * 1.10	75	65
ASKM1-630M	3/4
ASKM1-630H	3/4
ASKM1-630L	3/4		690
ASKM1-630M	3/4		690
ASKM1-800L	3/4	630/700/800	400	800	400 * 1.10	85	70
ASKM1-800M	3/4
ASKM1-800H	3/4
ASKM1-800M	3/4		690
ASKM1-1600M	3/4	800/1000/1250/1600	400	800	400 * 1.10	85	65
ASKM1-1600H	3/4		400
ASKM1-1600M	3/4		690

📐 Tabela de Dimensões

Dimensão	M1-63L	M1-63M	M1-125L/M	M1-125H	M1-250L/M	M1-250H	M1-250L/M
FOLHA DE DIMENSÕES DO MCCB
C	85	85	87.5	87	102	102	-
E	51	51	55	55	55	55	-
F	22	22	22	22	22	22	-
G	14	14	17.5	17.5	23	23	-
G1	6.5	6.5	7.5	7.5	11.5	11.5	-
H	76	76	73	90	89	106	-
H1	90	100	87	105	112	127	-
H2	18.5	18.5	24	24	23	23	-
H3	8	8	8.5	9	7	7	-
L	136	136	150	150	166	166	-
L1	170	170	255	255	292	292	-
L2	118	118	131	131	144	144	-
W	78	78	92	92	106	106	-
W1	25	25	30	30	35	35	-
A (Instalação)	25	25	30	30	35	35	-
B (Instalação)	117	117	129	129	129	126	-
Φd (Instalação)	4.5	4.5	4.5 * 6	4.5 * 6	4.5 * 6	5.5	-

❓ Perguntas Frequentes (FAQ)

Como posso obter uma amostra?

Antes de recebermos a primeira encomenda, o custo da amostra e a taxa do frete expresso devem ser pagos. O custo da amostra será devolvido após a confirmação da primeira encomenda.

Qual é o tempo de preparação para o envio de amostras?

Para itens já existentes no estoque, o envio é realizado no prazo de 3 dias.

É possível personalizar os produtos com a nossa marca?

Sim. Podemos imprimir o seu logótipo nos produtos e nas embalagens, desde que a quantidade mínima de encomenda (MOQ) seja atingida.

Qual é a quantidade mínima de encomenda (MOQ) e o prazo de entrega?

A quantidade mínima de encomenda é de 1 unidade para ATS. Normalmente, mantemos em estoque disjuntores MCCB abaixo de 1000A para garantir um suporte de entrega rápido.

Como é garantida a qualidade dos produtos?

A qualidade é assegurada através de: 1) Deteção e testes rigorosos um a um durante o processo de produção. 2) Inspeção minuciosa dos produtos antes do envio e verificação da integridade das embalagens.

Quais são as categorias de capacidade de quebra de curto-circuito do disjuntor?

Os disjuntores são divididos em três categorias de acordo com a sua capacidade de quebra: Tipo L (tipo padrão), Tipo M (tipo de quebra relativamente elevada) e Tipo H (tipo de quebra elevada).
