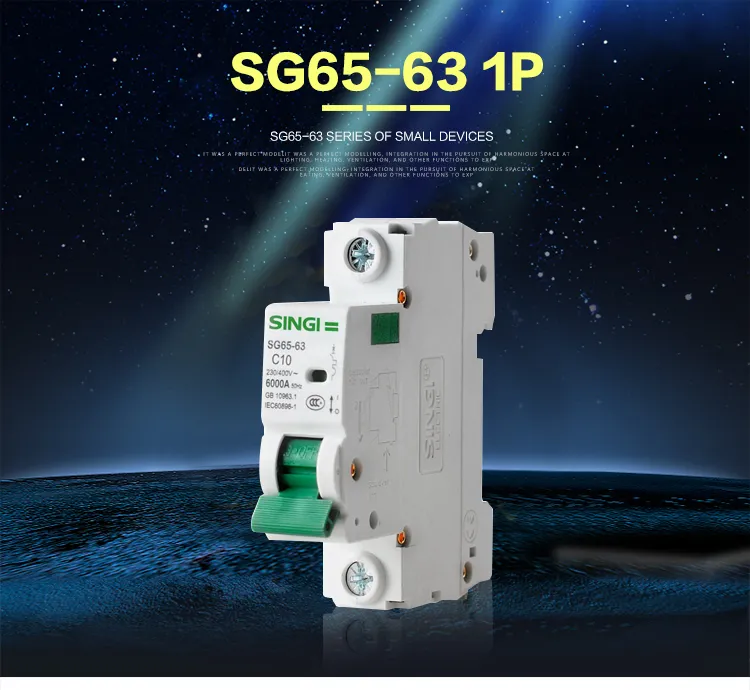

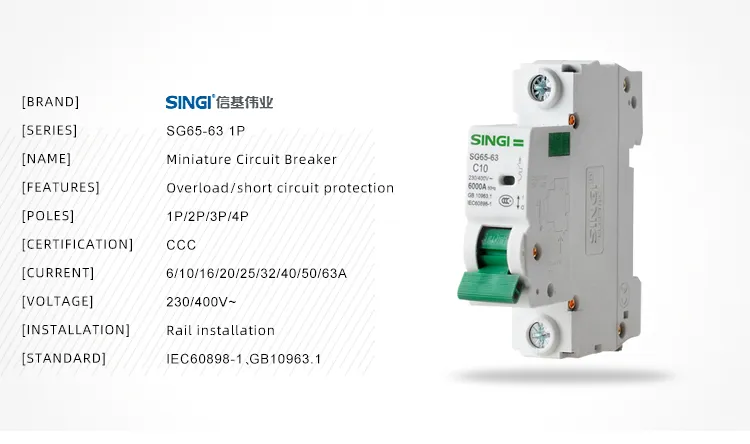

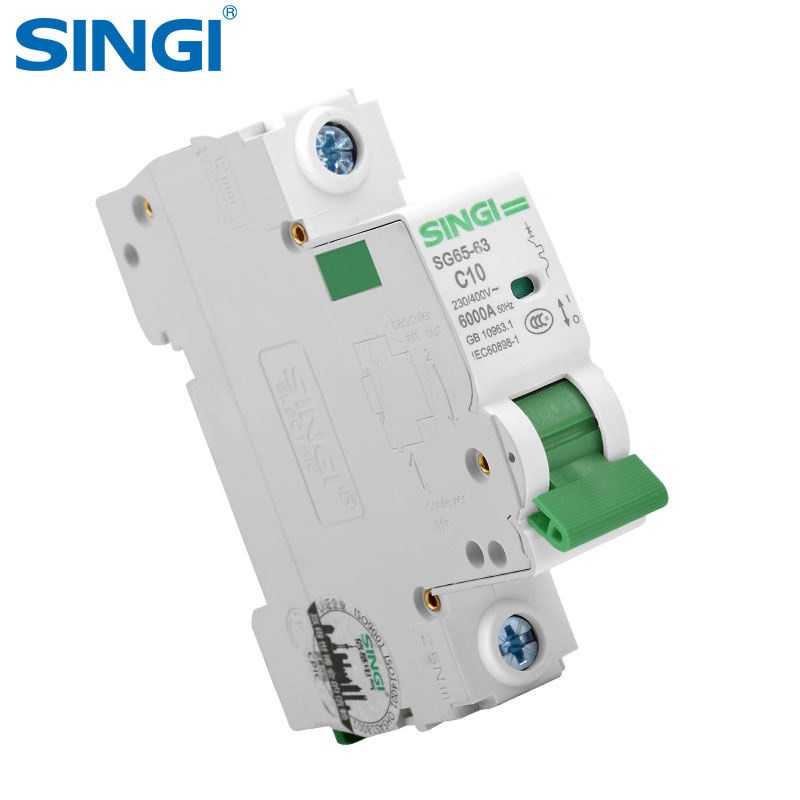

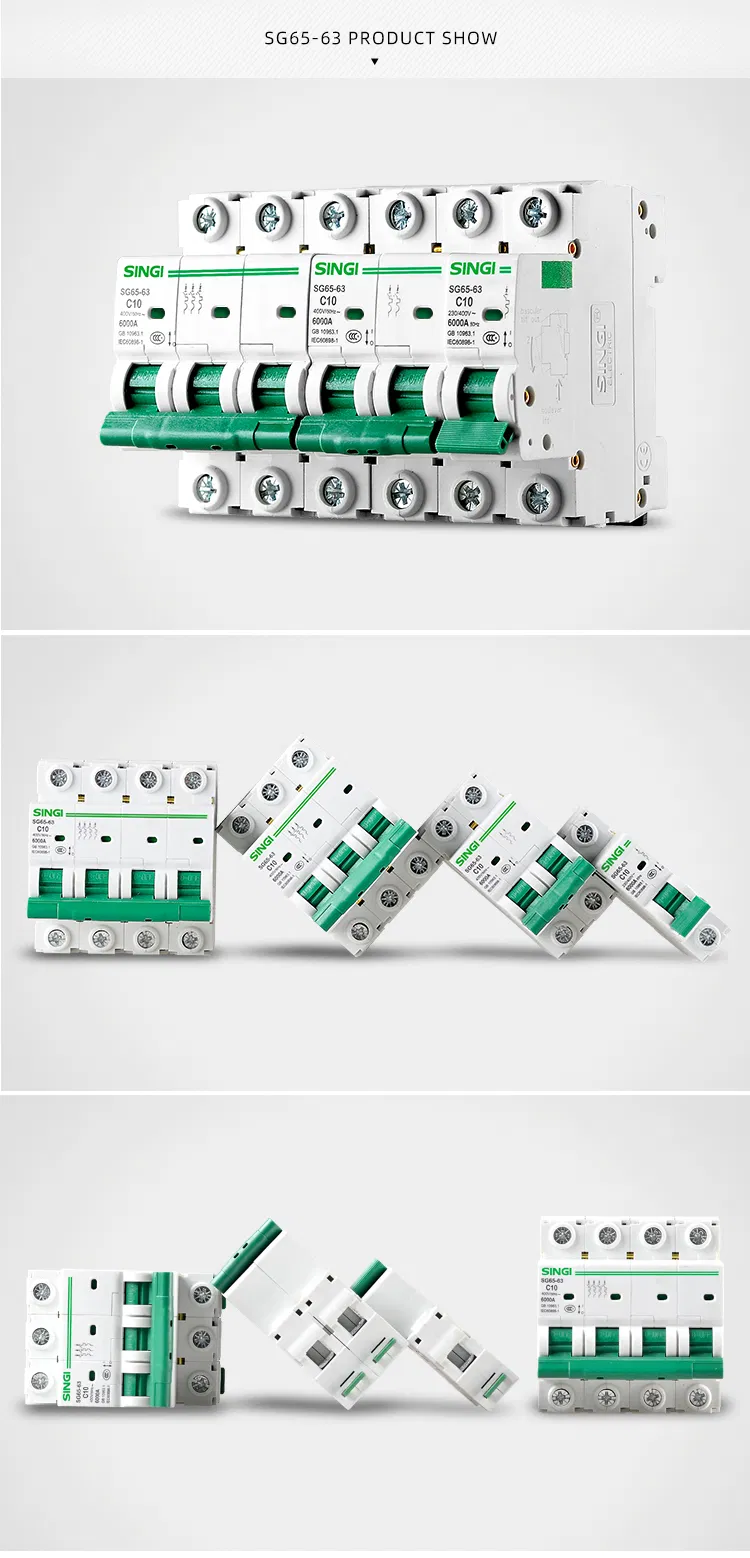

O disjuntor miniatura de rotura elevada SG65-63 tem os recursos de desempenho avançado, estrutura confiável, alta capacidade de interrupção e aparência elegante. A sua concha e peças são feitas de materiais com resistência ao impacto e forte característica retardante de chamas.
Ele é adequado para sistemas de alimentação de frequência de 50 ou 60 Hz, UE de 400V e abaixo, UI de 63A e abaixo.
É principalmente aplicado em edifícios de escritórios, residências, para iluminação, distribuição de energia e proteção contra sobrecarga e curto-circuito de equipamentos. Normalmente, também pode ser usado para transferência infrequente do sistema de energia. Em conformidade com as normas IEC60898 e GB10963.1.

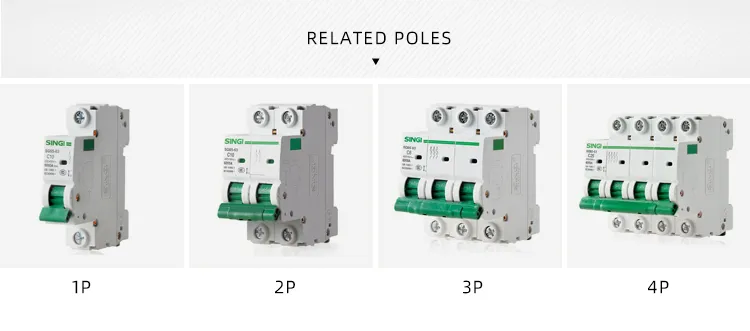

| Tensão nominal (V) | Polos | Corrente nominal (A) | Capacidade de interrupção de curto-circuito nominal | |
|---|---|---|---|---|
| Capacidade de interrupção do teste (KA) | Fator de Potência | |||
| 230 | 1 | 6, 10, 16, 20, 25, 32, 40, 50, 63 | 6 | 0.75 |
| 400 | 2, 3, 4 | 6 | ||
Observação:
1. Vida mecânica: 10.000 vezes (off-on)
2. Resistência ao calor: categoria 2 (temperatura 55°C e umidade relativa de 95%).

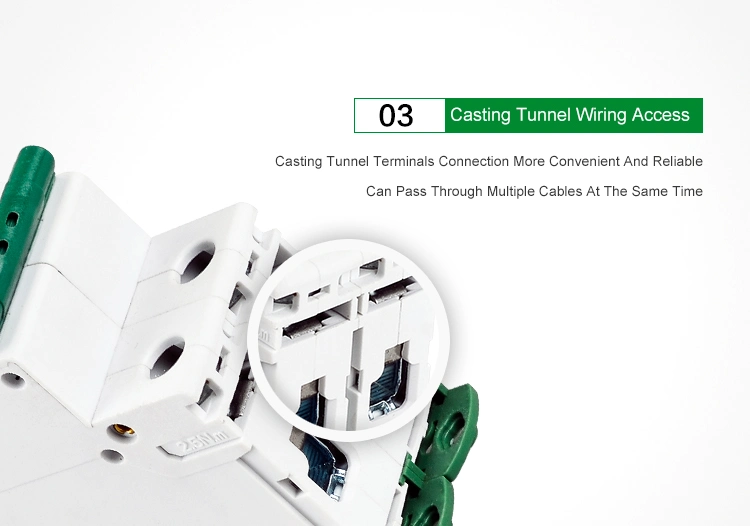

3. Terminal da cablagem com a braçadeira de cabo, diâmetro: 25mm²
| Corrente de teste (A) | Corrente nominal (A) | Hora Solicitada | Resultado | Estação de partida | Observação |
|---|---|---|---|---|---|
| 1.13 In | Todos | t >= 1h | Não trip | Arrefecer | - |
| 1.45 In | Todos | t < 1h | Viagem | Calor | Se eleva o valor solicitado corrente estável em 5 s |
| 2.55 In | In <= 32A | 1s < t < 60s | Viagem | Arrefecer | O interruptor auxiliar fechado, a energia está ligada |
| 2.55 In | In > 32A | 1s < t < 120s | Viagem | Arrefecer | O interruptor auxiliar fechado, a energia está ligada |
| 3 In (Bmode) | Todos | t >= 0.1s | Não trip | Arrefecer | O interruptor auxiliar fechado, a energia está ligada |
| 5 In (Bmode) | Todos | t < 0.1s | Viagem | Arrefecer | O interruptor auxiliar fechado, a energia está ligada |
| 5 In (Cmode) | Todos | t >= 0.1s | Não trip | Arrefecer | O interruptor auxiliar fechado, a energia está ligada |
| 10 In (Cmode) | Todos | t < 0.1s | Viagem | Arrefecer | O interruptor auxiliar fechado, a energia está ligada |
| 10 In (Dmode) | Todos | t >= 0.1s | Não trip | Arrefecer | O interruptor auxiliar fechado, a energia está ligada |
| 14 In (Dmode) | Todos | t < 0.1s | Viagem | Arrefecer | O interruptor auxiliar fechado, a energia está ligada |
