Disjuntor Miniatura MCCB RCCB Mini Disjuntor/Disjuntor de Ar de Alta Tensão Moldado Case/Vcb/12kv Disjuntor a Vácuo Interno de Wenzhou

1 / 5

Disjuntor Miniatura MCCB RCCB Mini Disjuntor/Disjuntor de Ar de Alta Tensão Moldado Case/Vcb/12kv Disjuntor a Vácuo Interno de Wenzhou

Ainda está decidindo? Pegue amostras de $ !

Solicitar Amostra

Enviar consulta

Descrição do produto

📋Visão Geral - Informação Básica

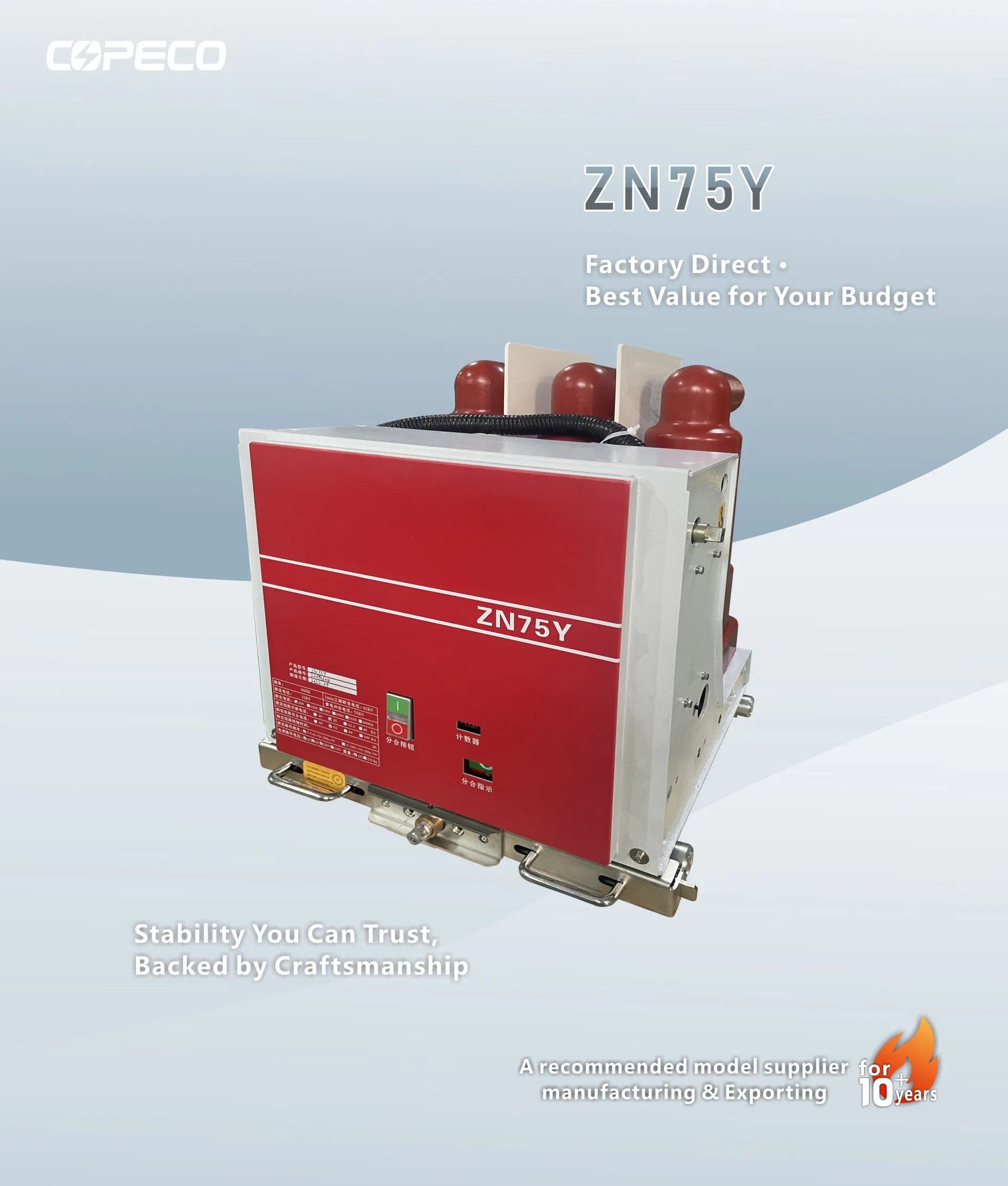

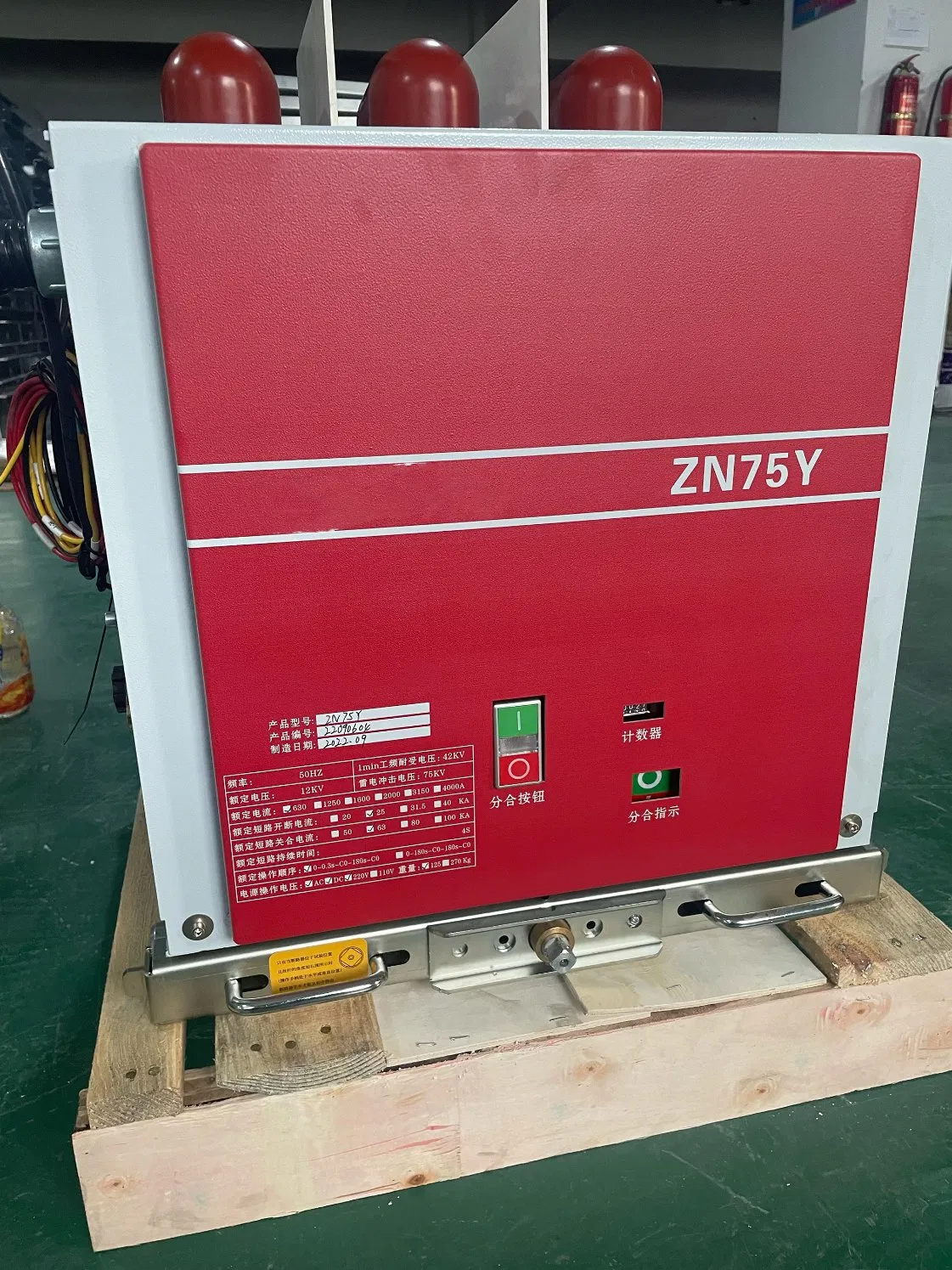

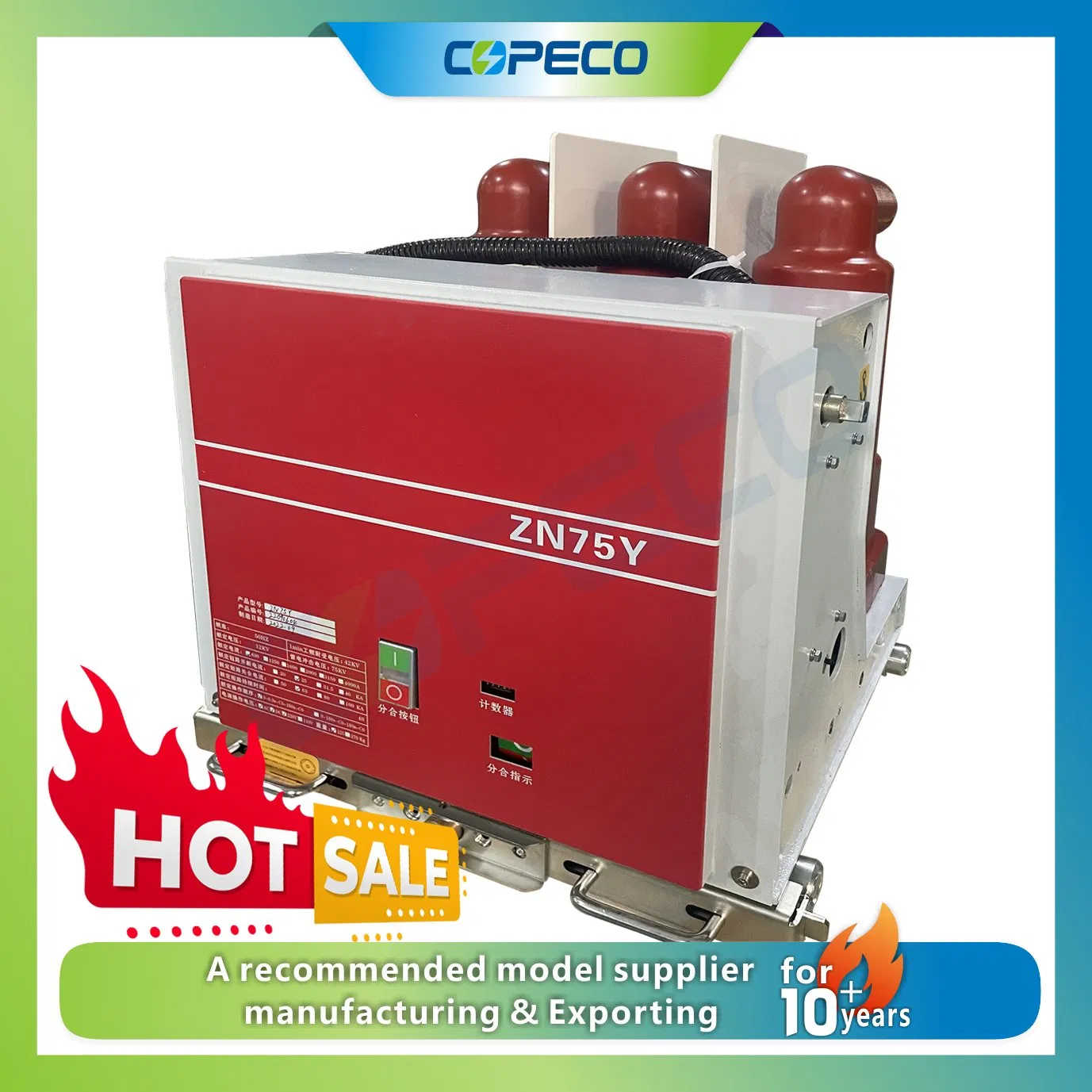

N ° de Modelo ZN75Y

Velocidade Disjuntor de Tipo Normal

Meio de extinção de arco Vácuo

Instalação Fixado

Estrutura vcb

Número pólos 3

Tipo Disjuntor de circuito

Função Circuito convencional disjuntor, Disjuntor Proteção de Falha, Proteção de Sobrecorrente, OVP (Proteção contra sobretensão), subtensão, anti salto

Certificação ISO9001-2000, CE, gb1984-2003

Pagamento T/T, L/C ou Negociação

Termo Comercial FOB, EXW, C&F, FCA ou Negociação

Frequência Nominal 50 / 60 Hz

Corrente de quebra de curto-circuito nominal 20, 25, 31.5, 40ka

Corrente Nominal 630a, 1250a, 1600a, 2000a, 2500a, 3150a, 4000a

Tensão Nominal 12kv, 24kv, 35kv

Distância Polar 150mm, 180mm, 210mm, 300mm ou Personalização

Pacote de Transporte Saco plástico e caixa de madeira ou conforme solicitado

Especificação Aço, cobre, cerâmica, resina epóxi

Código HS 8535210000

Capacidade de Produção 2000 peças por mês

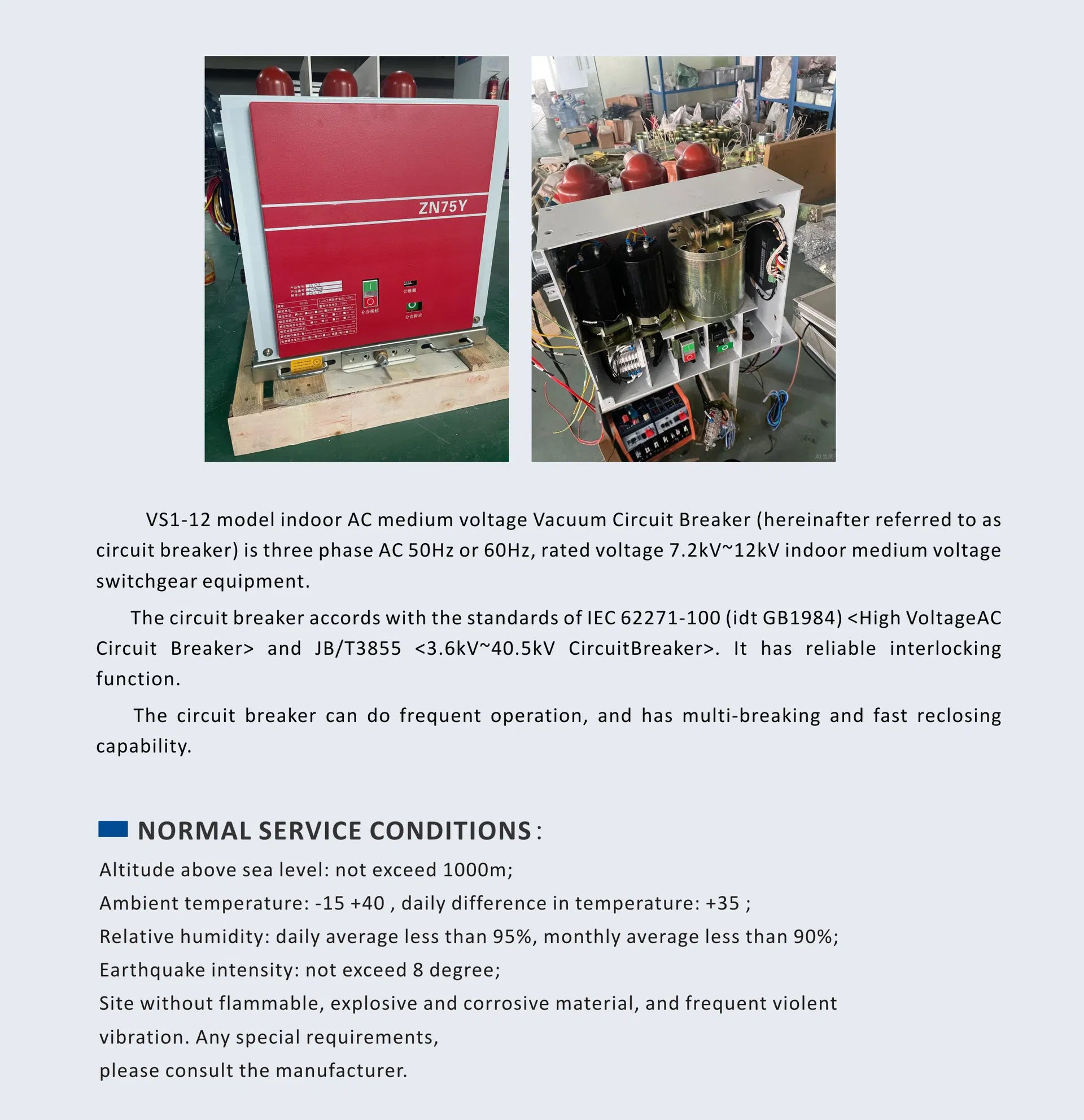

🔌Introdução ao produto

MODELO E SIGNIFICADO

Parâmetros técnicos nominais do disjuntor (Tabela 1)

Tensão nominal			12 kV
Frequência nominal			50 ou 60 Hz
Impulso de iluminação nominal para suportar tensão			75 kV (valor de pico)
Tensão nominal de resistência nominal de 1 min. P.F.			42 kV (valor válido)
Sequência de funcionamento nominal			O-0,3 s-CO-180-CO (o-180-CO-180-CO para 40kA)
Corrente nominal	Quebra nominal Corrente (ka)	Pico nominal em curto-circuito Fazer corrente (ka)	Curto-circuito nominal duração(ões)	A partir vezes	Vida mecânica
630, 1250	20, 25	50, 63	4	50	20000
1250, 1600, 2000, 2500	31.5	80	4	50	20000
1600, 2000, 2500, 3150, 4000	40	100	4	30	10000

Parâmetros mecânicos do disjuntor (Tabela 2)

No	Nome	Unidade	Dados
1	Distância de contacto	mm	11±1
2	Excesso de curso de contacto	mm	3.5±0.5
3	Assincronismo de abertura/fecho trifásico	ms	≤ 2
4	Tempo de ricochete do fecho de contacto	ms	≤ 2			≤ 3
5	Pressão de fecho de contacto	N	20 kA	25 kA	31,5 kA	40 kA
			2000±200	2400±200	3100±200	4750±250
6	Velocidade média de abertura	m/s	0.9~1.3 (velocidade média de abertura de 6 mm)
7	Velocidade média de fecho	m/s	0.4~0.8
8	Hora de fecho	ms	≤ 100
9	Horário de abertura	ms	≤ 50
10	Tempo de formação de arco	ms	≤ 15

Observações: Os pontos 1, 2, 6, 7 são parâmetros técnicos para o interruptor de vácuo, se existir alguma discrepância no relatório de ensaio, esteja sujeito ao relatório de teste.

Parâmetros técnicos do extrator e do eletroímã de bloqueio (Tabela 3)

Nome	Potência (W)	Tensão nominal (V)
Abertura do conta-gotas	245	DC/AC 220/110
Fecho do conta-gotas	245
Electroíman de bloqueio	10
Pinça de corrente excessiva	5A	-

Parâmetros técnicos do motor de armazenamento de energia (Tabela 4)

Tensão nominal	Potência (W)	Tempo(s) de armazenamento de energia	Classe atual aplicável
DC/AC 220/110	50	≤ 10	630~1600A
DC/AC 220/110	75	≤ 10	2000~3150A

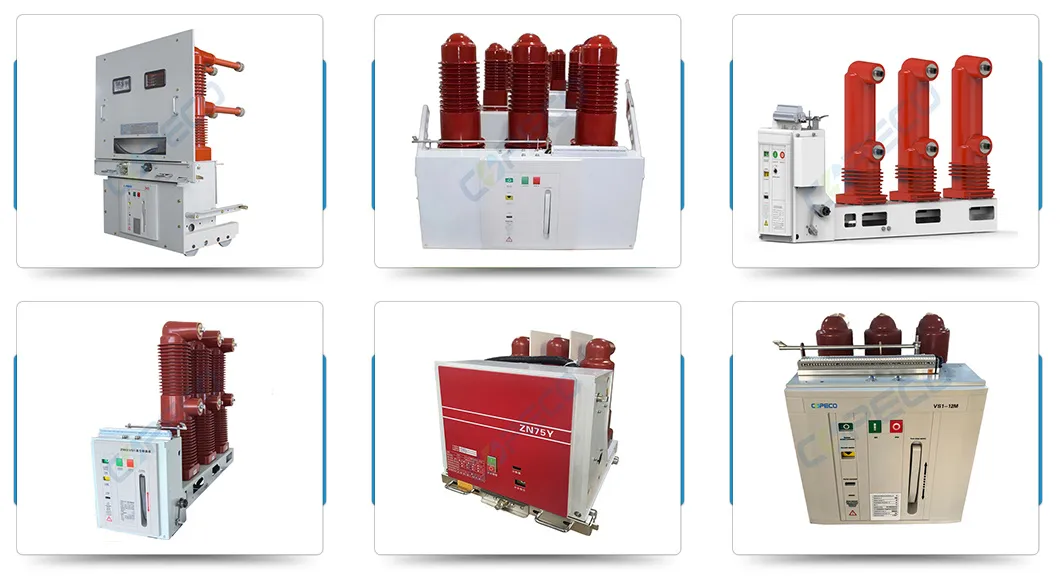

📍Produto principal

🏰Perfil da empresa

Fundada em 2012, nossa empresa desenvolveu-se como um fornecedor profissional de equipamentos e componentes de transmissão e distribuição de energia de alta tensão nos últimos anos, sendo também uma das empresas modelo recomendadas para a construção e reforma da rede elétrica nacional. Agora, somos especialistas na fabricação e exportação de disjuntores a vácuo (VCB), contatores a vácuo, disjuntores SF6, chaves de desconexão, interruptores de quebra de carga (LBS), painéis de distribuição e componentes.

Desenvolvemos novos produtos e otimizamos a linha de montagem com base na nossa força empresarial reforçada, na refinada equipa técnica e de gestão, para satisfazer as diversas necessidades dos clientes. Ao longo de dez anos de experiência em produção e vendas, nossos produtos são amplamente bem-recebidos no Sudeste Asiático, Rússia, mercado africano e países americanos pela excelente qualidade e o melhor serviço pós-venda. Como fabricante OEM e ODM, aceitamos pequenas encomendas de teste para que os clientes conheçam melhor a qualidade, embalagem e envio dos nossos produtos.

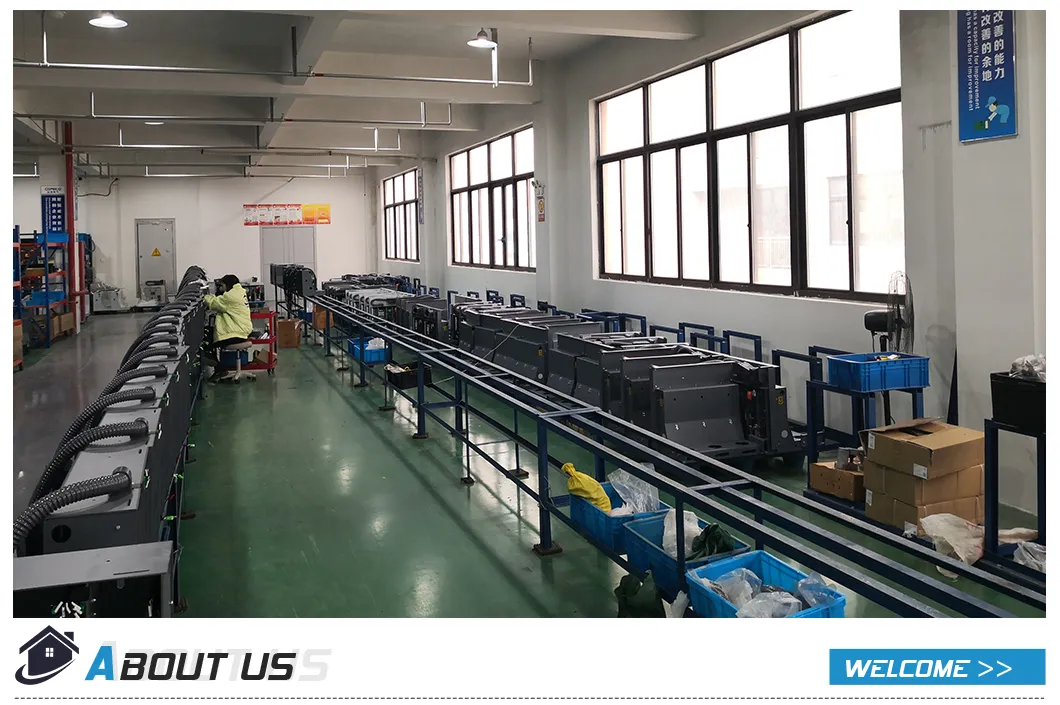

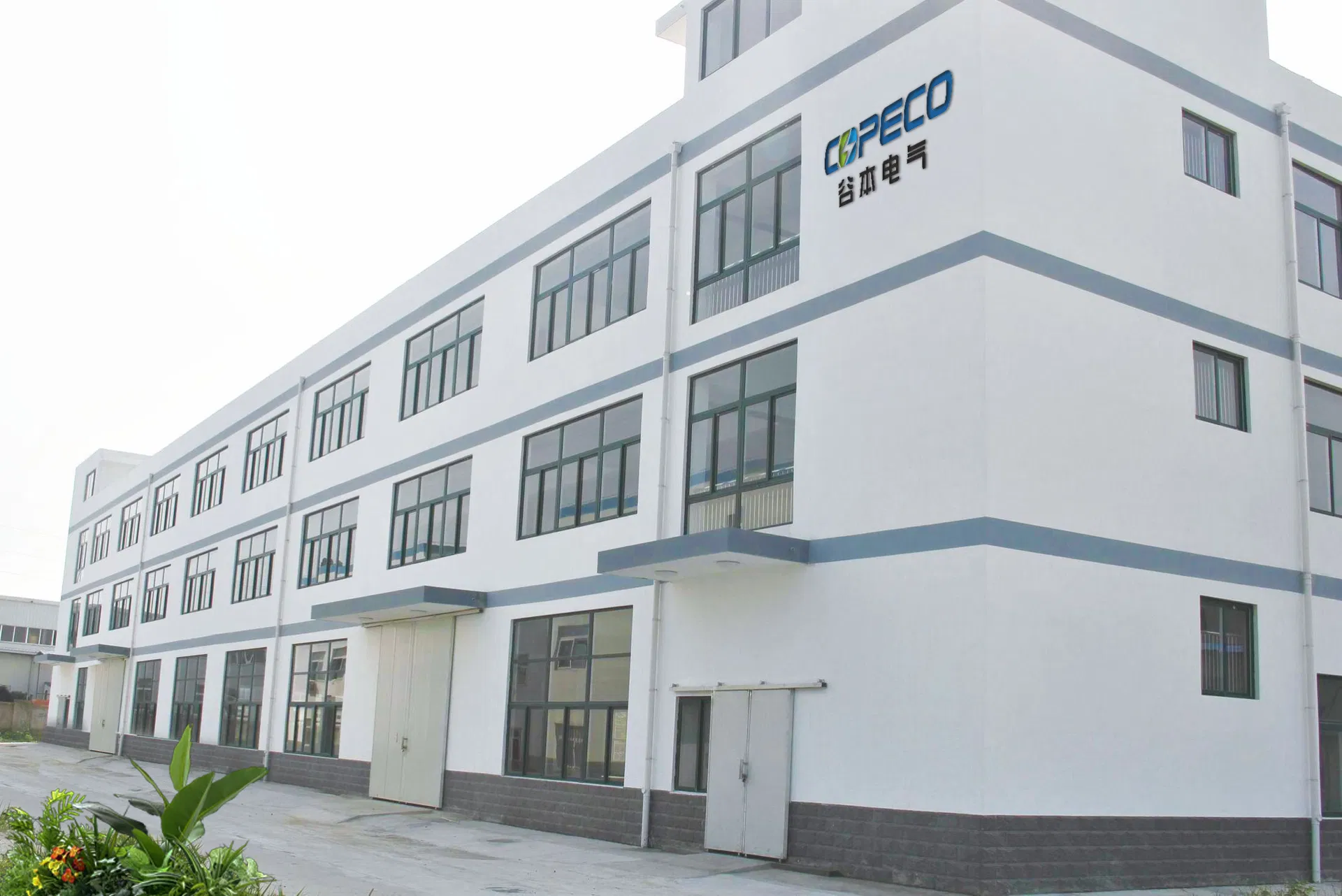

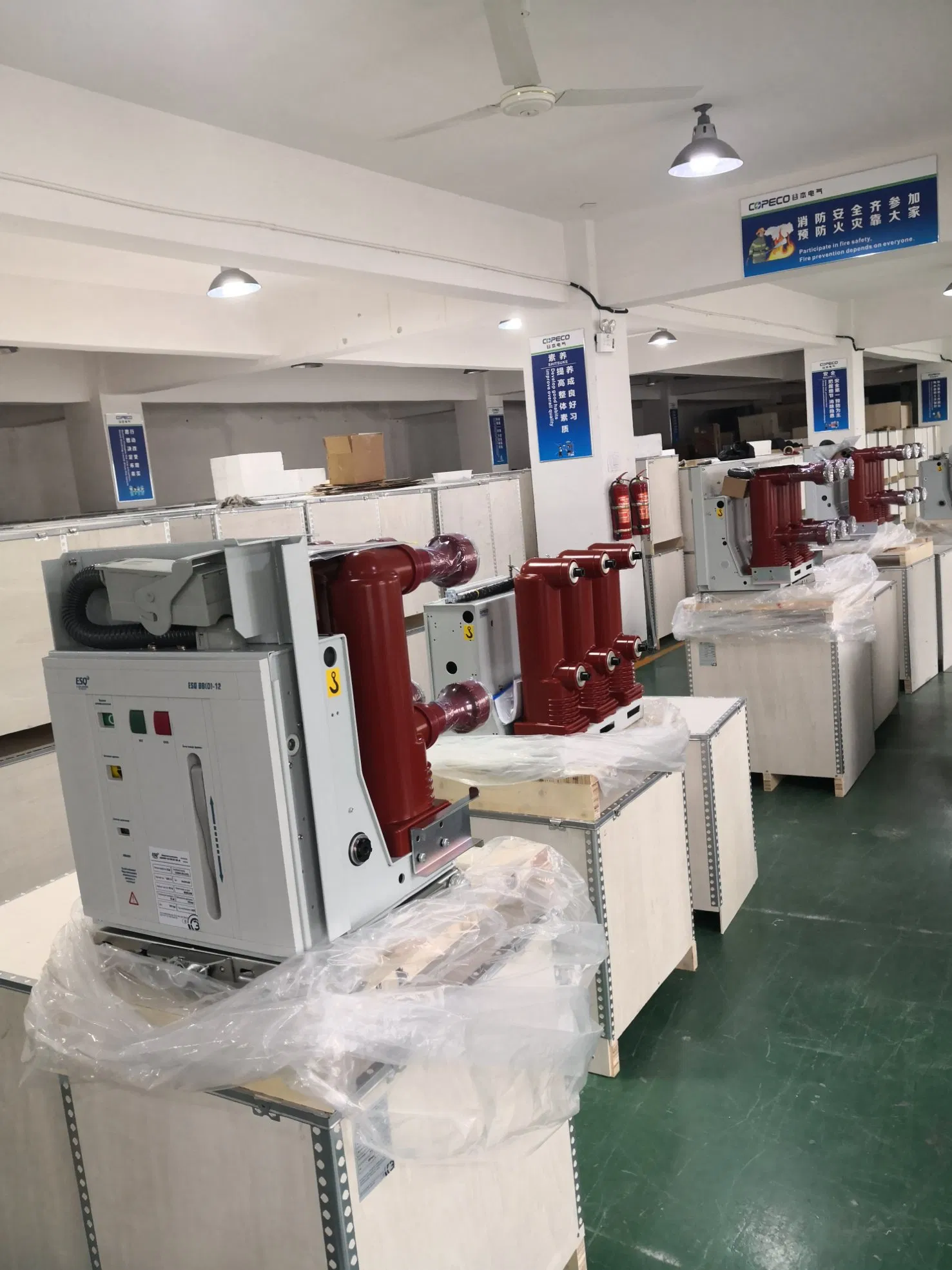

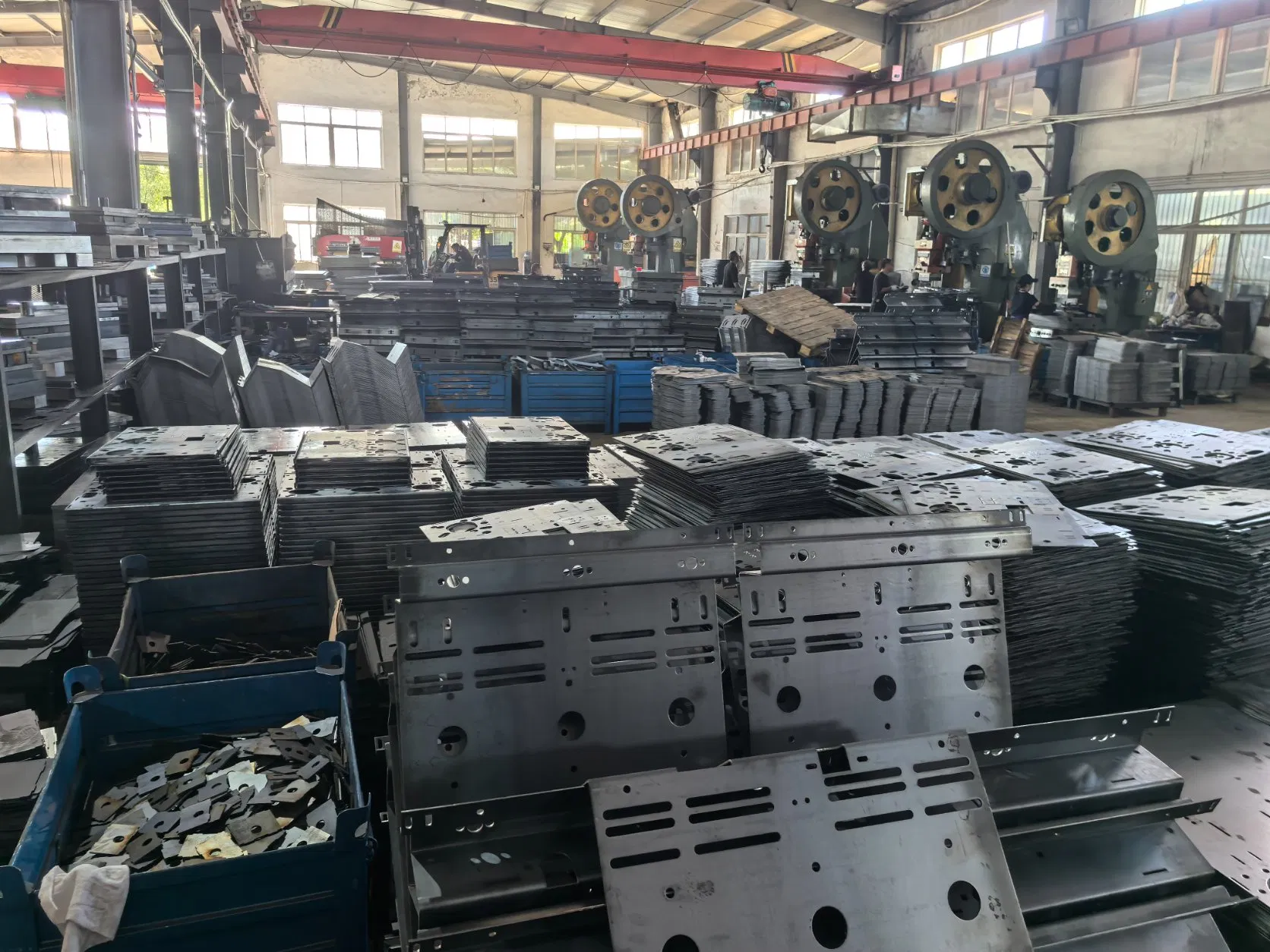

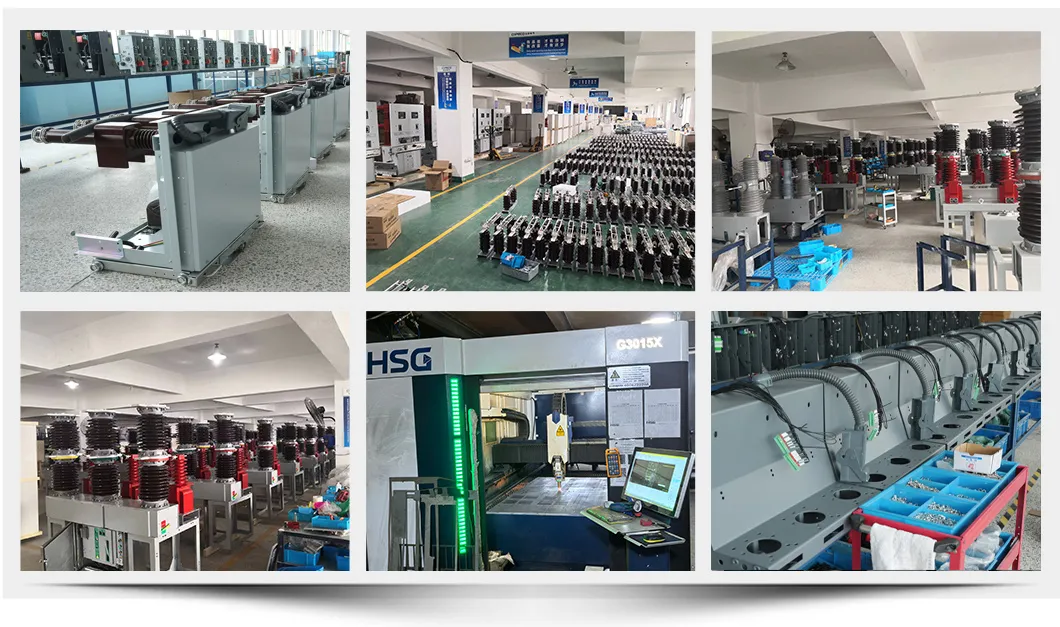

🏭Nossa fábrica

⭐Vantagem da empresa

🎖Nossos certificados

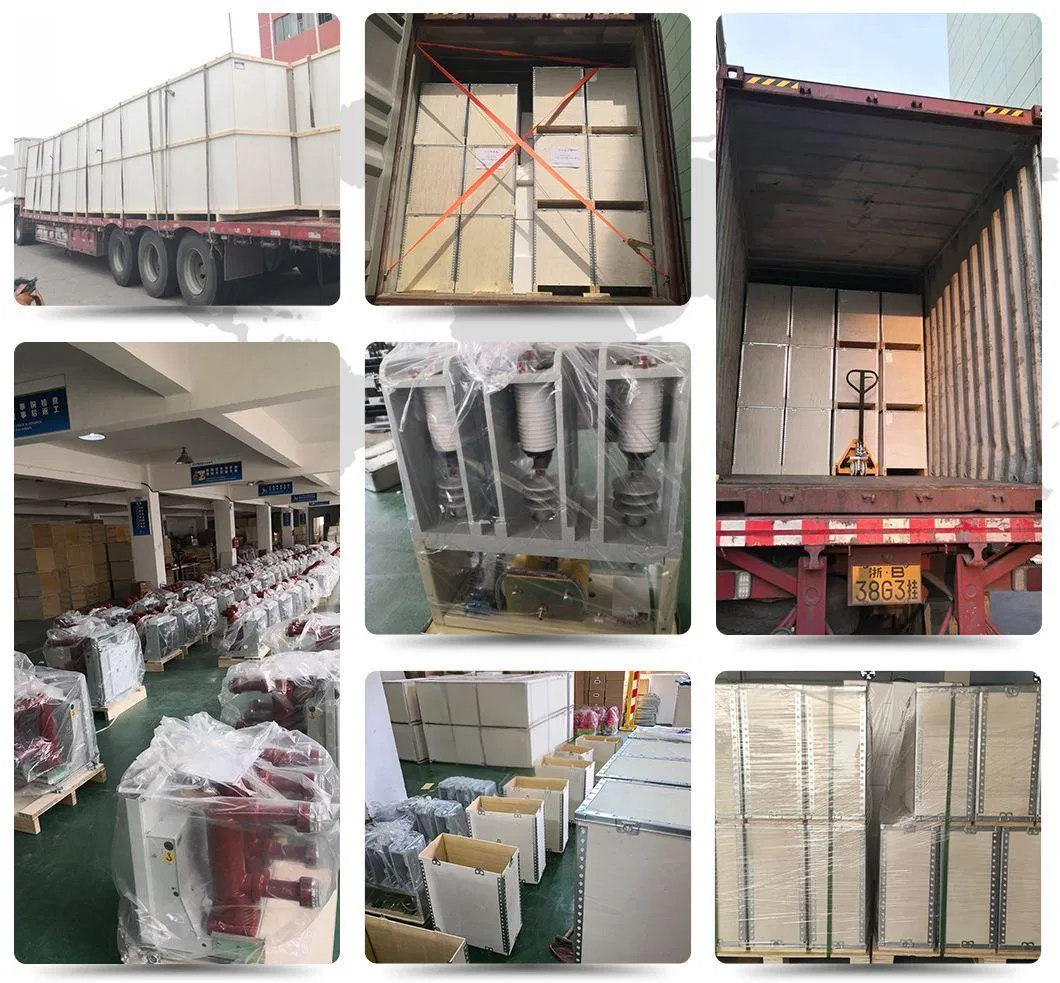

📦Embalagem e envio

PERGUNTAS FREQUENTES (FAQ)

1 Por que escolher-nos entre vários fornecedores?

Somos um fornecedor altamente recomendado por clientes estrangeiros devido à nossa excelente relação custo-benefício, conformidade com padrões internacionais de qualidade e serviço de suporte técnico ágil.

2 Como funciona o seu serviço pós-venda?

Como fabricante e exportador profissional, oferecemos suporte técnico completo desde a instalação, depuração e manutenção preventiva até diagnósticos de falhas e substituição rápida de acessórios relacionados.

3 Qual é o prazo de garantia e o seu escopo de cobertura?

Oferecemos uma garantia padrão de 24 meses contra defeitos de fabricação em materiais ou processos de montagem. Danos provocados por uso indevido, acidentes ou modificações não autorizadas não estão inclusos na garantia.

4 Vocês aceitam projetos OEM ou fornecem produtos personalizados não-padrão?

Sim, nossa experiente equipe técnica e de engenharia está apta a fabricar equipamentos personalizados, adaptados a requisitos operacionais e projetos específicos de nossos clientes.

5 Existe quantidade mínima de pedido (MOQ) e qual é o prazo de entrega padrão?

Não exigimos MOQ; fornecemos a partir de 1 amostra para avaliação. O prazo de entrega padrão varia entre 3 a 40 dias úteis, dependendo do volume do lote. Equipamentos sob medida serão avaliados em cronogramas específicos.

6 Como posso solicitar um orçamento ou esclarecer dúvidas comerciais?

Todas as solicitações de orçamento e consultas são respondidas no prazo de 24 horas. Também acolhemos visitas de clientes internacionais para discutir parcerias de cooperação comercial.
