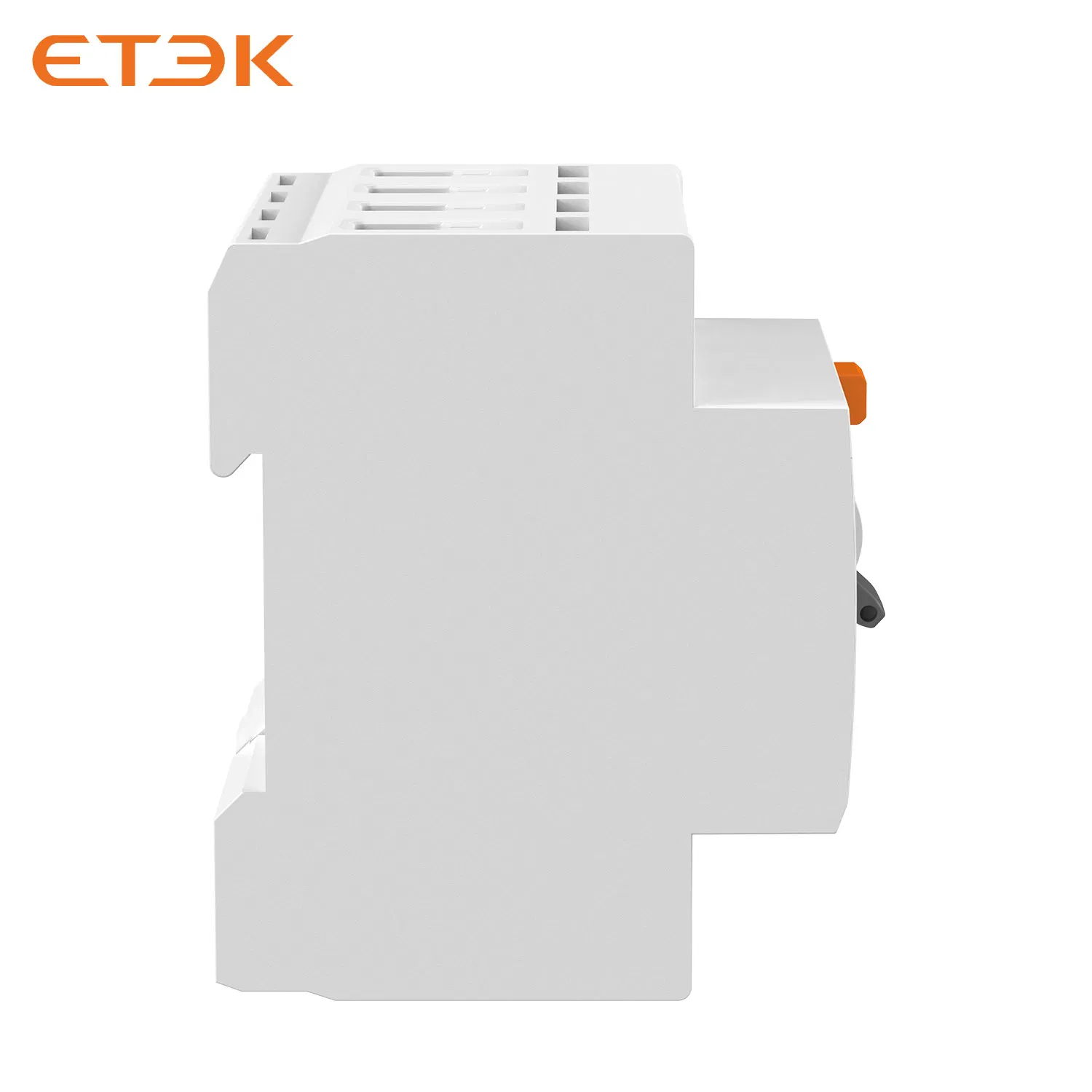

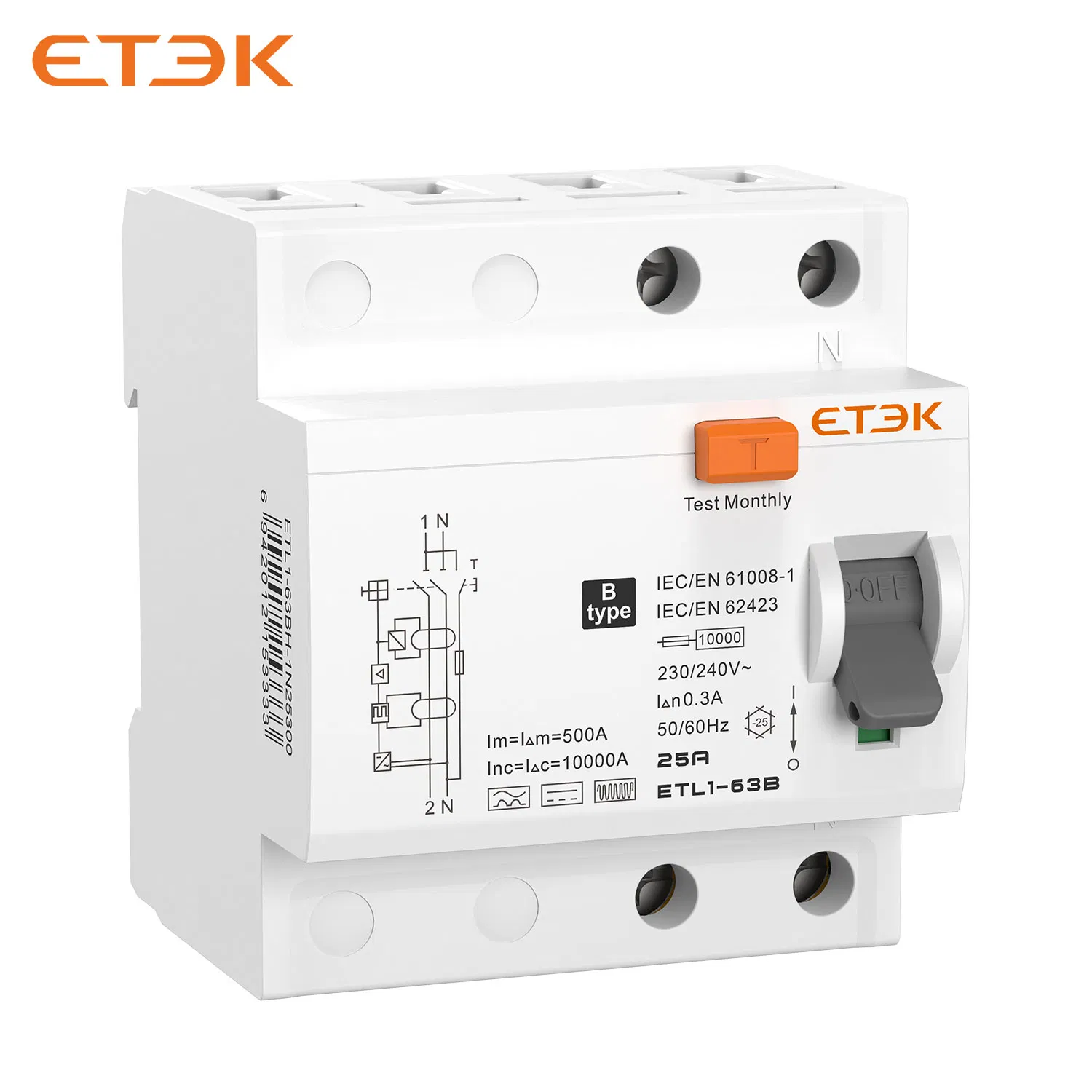

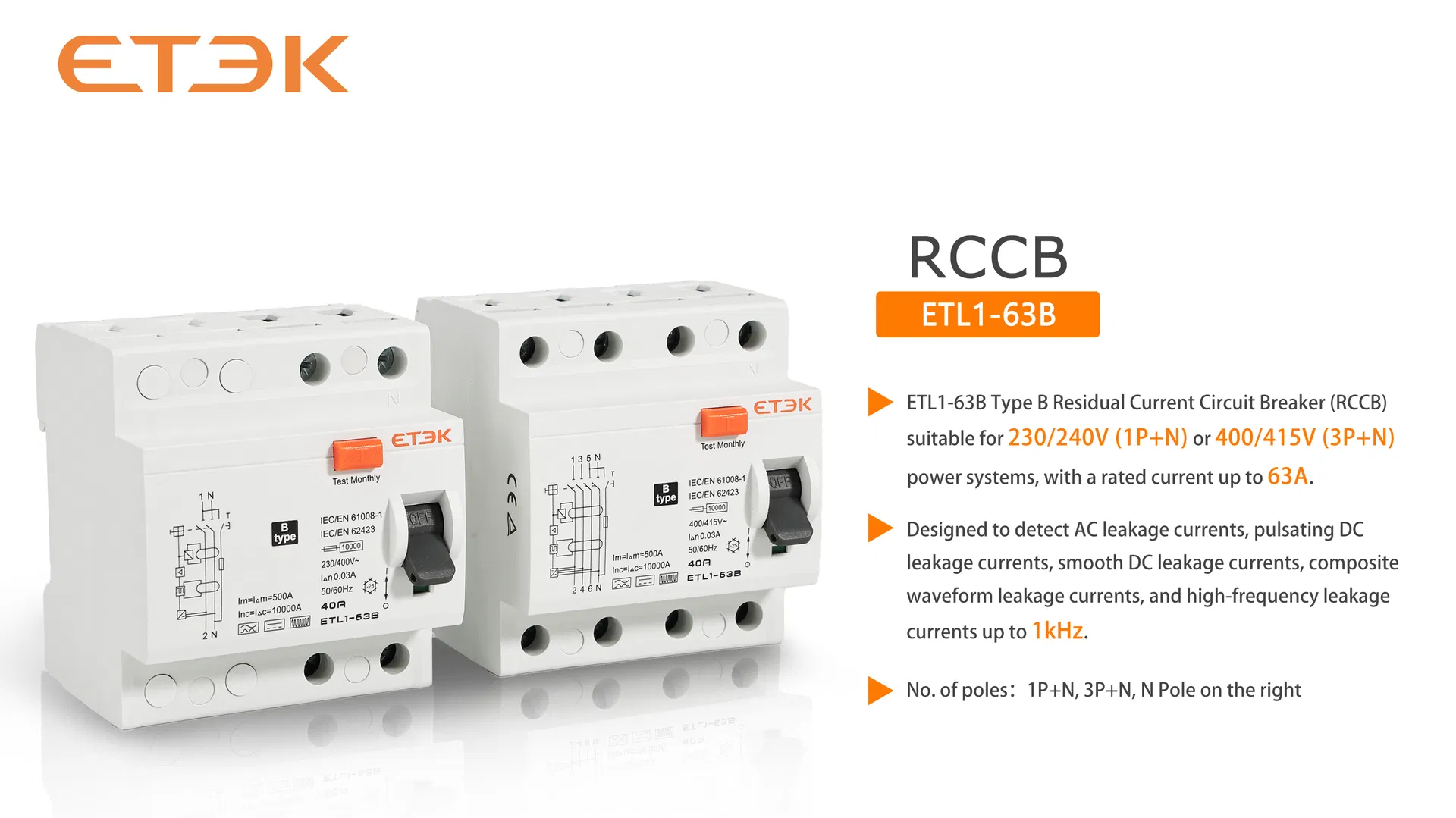

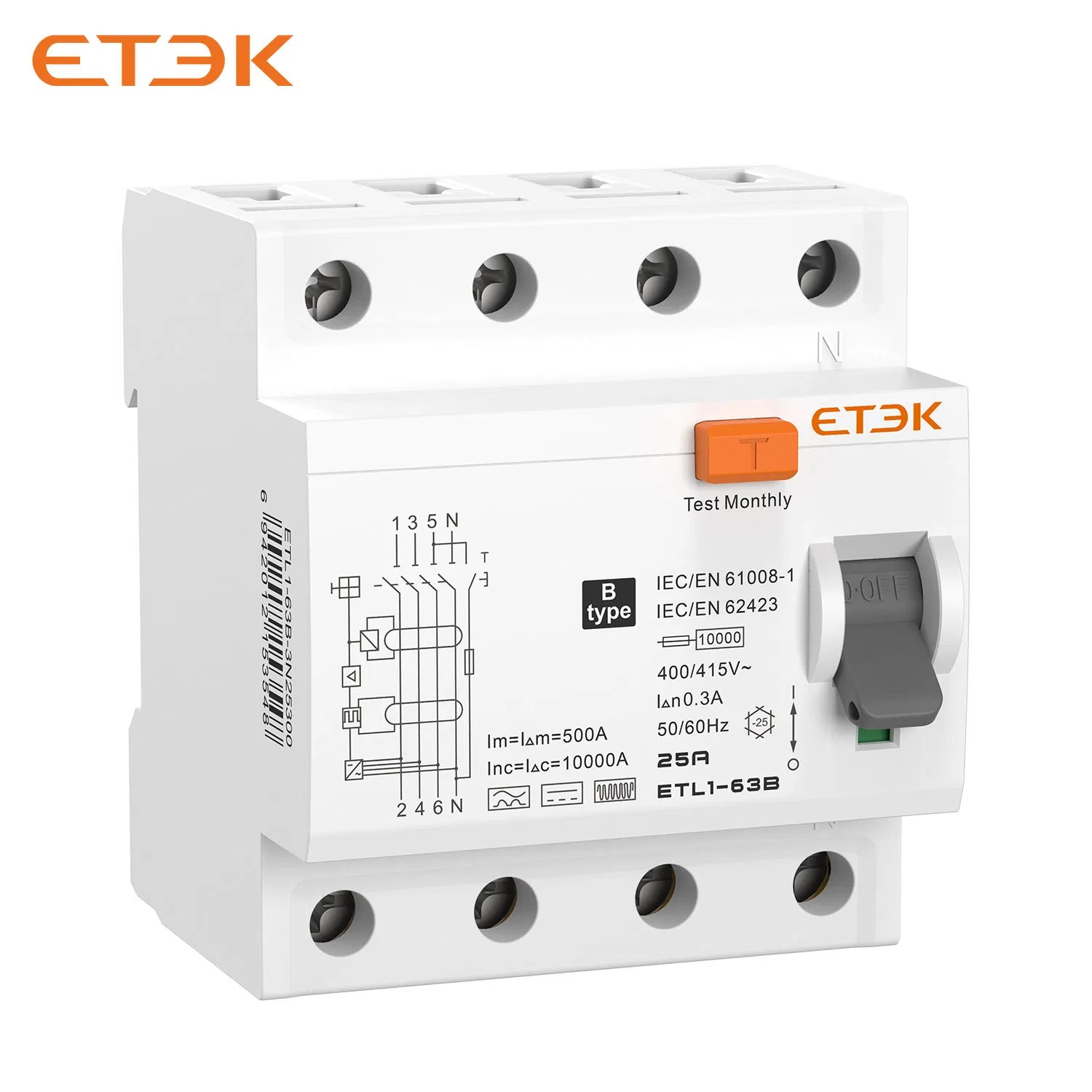

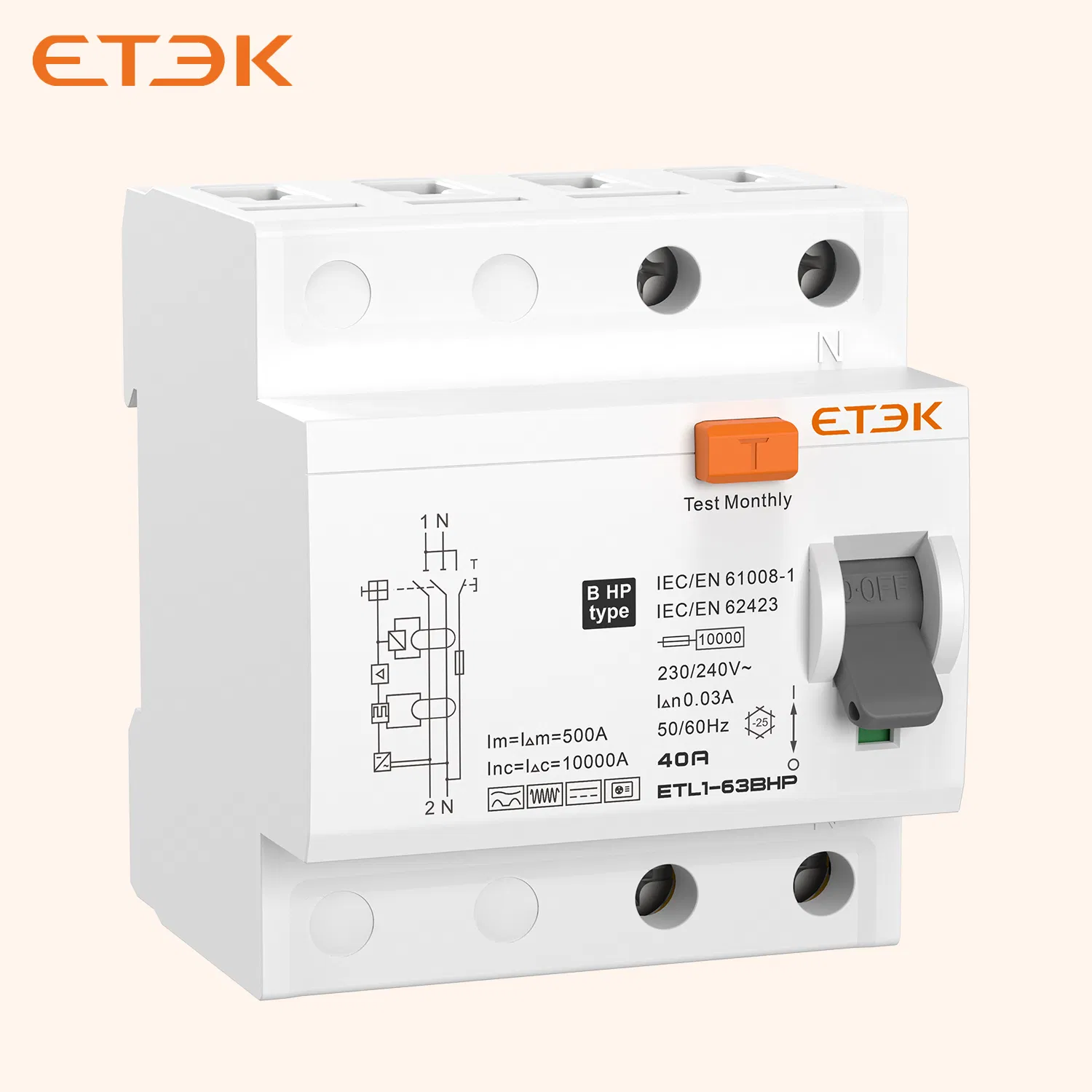

EKL1-63B disjuntor de corrente residual tipo B (RCCB) adequado para sistemas de alimentação de 230 V (1P ou N) ou 400 V (3P e N), com uma corrente nominal até 63A. Concebido para detectar correntes de fuga de CA, correntes de fuga de CC pulsantes, correntes de fuga de CC suaves, correntes de fuga de forma de onda composta e correntes de fuga de alta frequência até 1 kHz. Quando ocorre choque elétrico humano ou a corrente de fuga do circuito excede os valores especificados, o disjuntor desliga instantaneamente a fonte de alimentação avariada para proteger o pessoal e o equipamento elétrico. Também pode servir para operações de comutação de circuitos pouco frequentes em condições normais.
| Dados gerais | |
|---|---|
| Padrão | IEC/EN 61008-1, IEC/EN 62423 |
| Protecção | Falha de terra |
| Tipo de viagem | Tipo electromagnético |
| Tipo de corrente residual | Tipo B - corrente DC residual, pulsante e suave, alta frequência ( ≤ 1 kHz) |
| Característica de tempo | Instantâneo |
| N.o de pólos | O QUE É QUE O SEU SISTEMA DE ALIMENTAÇÃO DE 3" É UM SISTEMA DE ALIMENTAÇÃO |
| Neutro | Ligado, pólo N à direita |
| Tensão de isolamento (UI) | 500 V. |
| Tensão nominal (UE) | 1P 230 N: ~ / 240V 400; 3P N: ~ / 415V |
| Correntes nominais (pol) | 16, 25, 32, 40, 63A |
| Corrente de sensibilidade nominal ( IΔn) | 30, 100, 300 mA |
| Capacidade nominal de fabrico e quebra de resíduos (IΔm) | 500 a (em ≤ 50 a), 10 pol. (Em > 50 a) |
| Frequência nominal | 50 / 60 Hz |
| Corrente de curto-circuito condicional nominal (Inc IΔc) | 10 kA |
| Tensão nominal de resistência a impulsos (Uimp) (1.2/50μs) | 4 kV |
| Tensão de teste dielétrico | 2,5 kV (50/60 Hz, 1 min.) |
| Vida eléctrica | 2,000 ciclos |
| Vida mecânica | 4,000 ciclos |
| Indicação da posição de contacto | Verde OFF/Red ON |
| Grau de protecção | IP20 |
| Temperatura ambiente | - 25 ° C ~ 40 ° C, Máx. 95% de humidade |
| Tipo de ligação do terminal | Cabo/pino-tipo/barra condutora tipo forquilha |
| Tamanho máx. Do terminal para o cabo | 16mm² flexível / 25mm² rígido |
| Binário de aperto máx | 2,5N.m |
| Tipo de montagem | Montagem em calha DIN de 35 mm |
| Método de entrada | Bidirecional |
| Sensibilidade de disparo | |
|---|---|
| 30 mA | Este é o nível de proteção mais utilizado em casas e edifícios comerciais e é adequado para proteção de tomadas em ambientes residenciais gerais, escritórios e locais comerciais. |
| 100 mA | Normalmente utilizado em situações em que os requisitos de proteção pessoal não são tão rigorosos como 30 mA, ou para proteção de equipamento como sistemas de ar condicionado, equipamento industrial, etc. |
| 300 mA | Principalmente usado para proteção contra incêndio, como painéis de distribuição e proteção geral de grandes equipamentos elétricos. |
| Tempos de disparo | |||||
|---|---|---|---|---|---|
| RCDs tipo B - valores padrão de tempo de travagem e de não accionamento para correntes directas residuais resultantes de circuitos rectificadores e para corrente contínua residual suave. | |||||
| Digite | Correntes de avaria | 1 × IΔn | 2 × IΔn | 5 × IΔn | 500 A. |
| B | Correntes alternadas | 1 × IΔn | 2 × IΔn | 5 × IΔn | 500 A. |
| Correntes DC pulsantes | 1.4 × IΔn | 2 × 1.4 × IΔn | 5 × 1.4 × IΔn | 500 A. | |
| Correntes CC suaves | 2 × IΔn | 2 × 2 × IΔn | 5 × 2 × IΔn | 500 A. | |
| Padrão | Máx. 0,3 s. | Máx. 0,15 s. | Máx. 0,04s | Máx. 0,04s | |

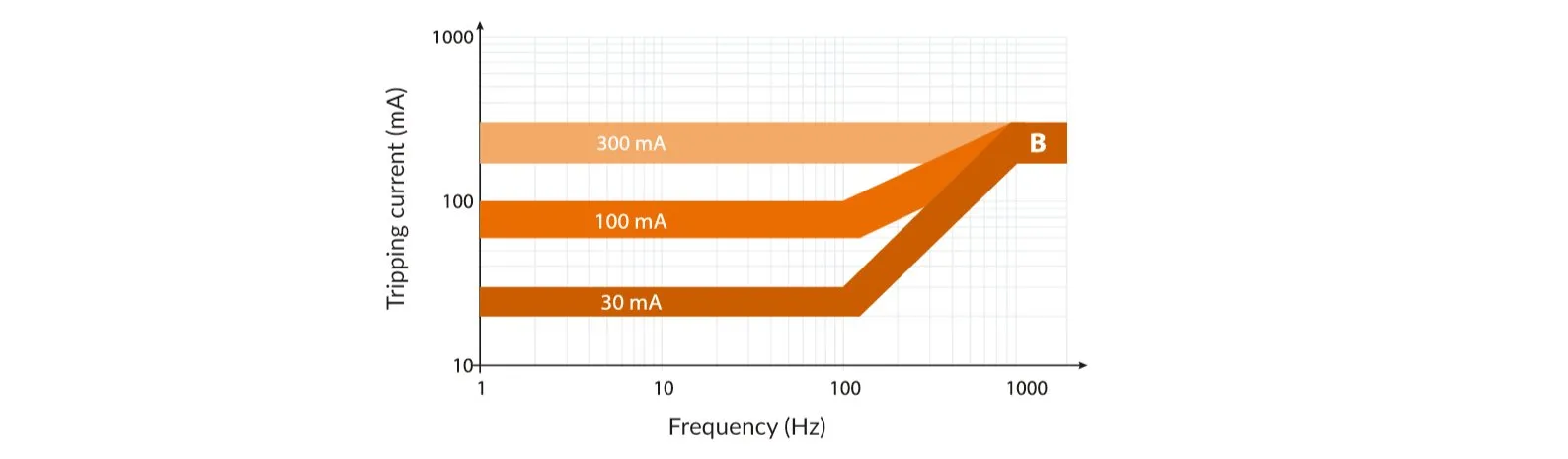

| RCDs do tipo B - corrente residual não operacional e operacional de acordo com frequências que diferem da frequência nominal 50/60 Hz | ||
|---|---|---|
| Frequência (Hz) | Corrente residual não operacional ( IΔn) | Corrente de funcionamento residual ( IΔn) |
| 150 | 0.5 IΔn | 2.4 IΔn |
| 400 | 0.5 IΔn | 6 IΔn |
| 1000 | IΔn | 14 IΔn |
| Capacidade da cablagem | ||
|---|---|---|
| Corrente nominal em (A) | Áreas de secção transversal (mm²) | Binário de aperto (N, m) |
| 16 | 2.5 | 2.5 |
| 25 | 4 | 2.5 |
| 32 | 6 | 2.5 |
| 40 | 10 | 2.5 |
| 63 | 16 | 2.5 |

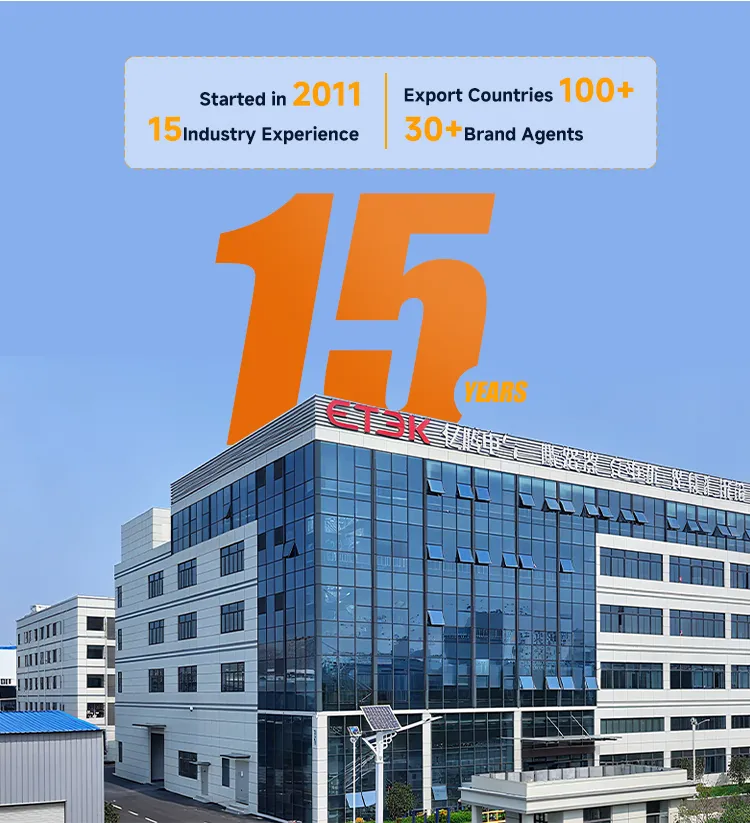

A nossa fábrica é especializada na fabricação de aparelhos elétricos de baixa tensão. Atualmente, nossa fábrica de produção abrange uma área de 10.000 metros quadrados, com uma produção anual superior a 8 milhões de pólos de MCBs.

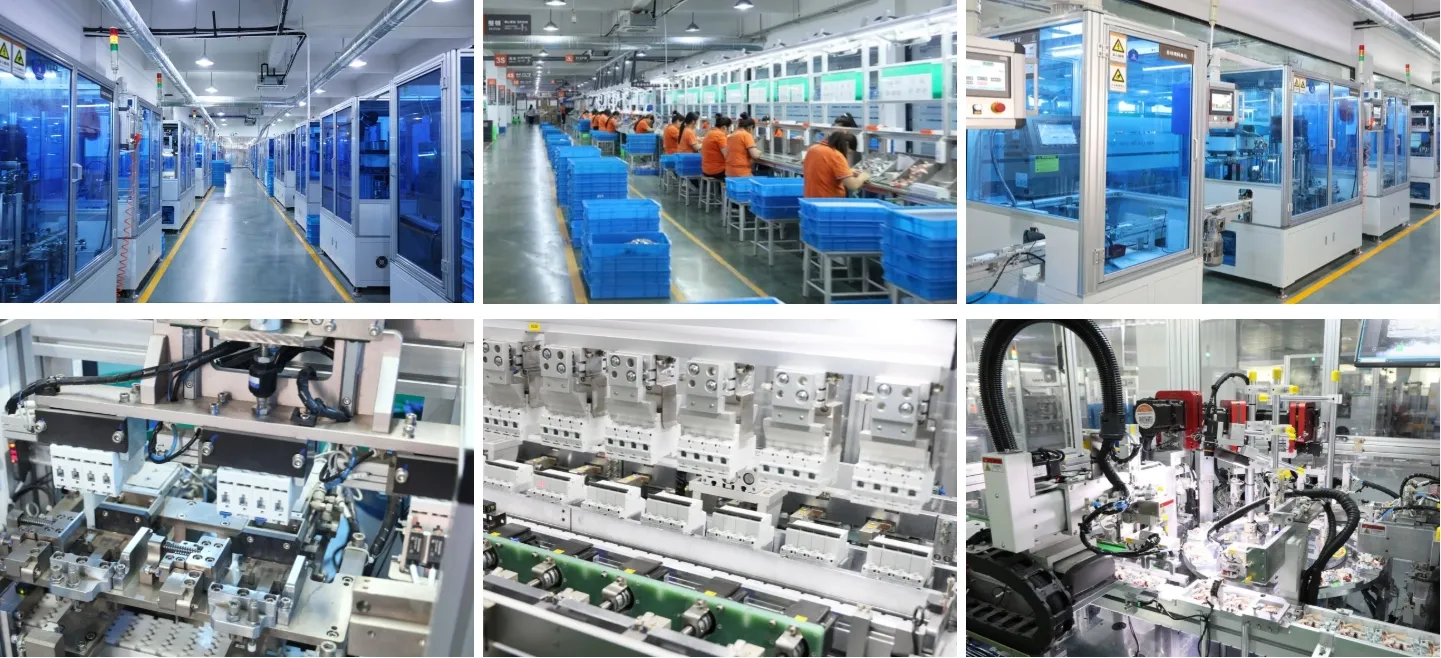

Fundada em 2011, trazemos mais de 14 anos de experiência na indústria. Em 2018, conseguimos a automação em várias linhas de produção. No final de 2023, concluímos a construção de nossa nova base de fabricação localizada na Província de Anhui.

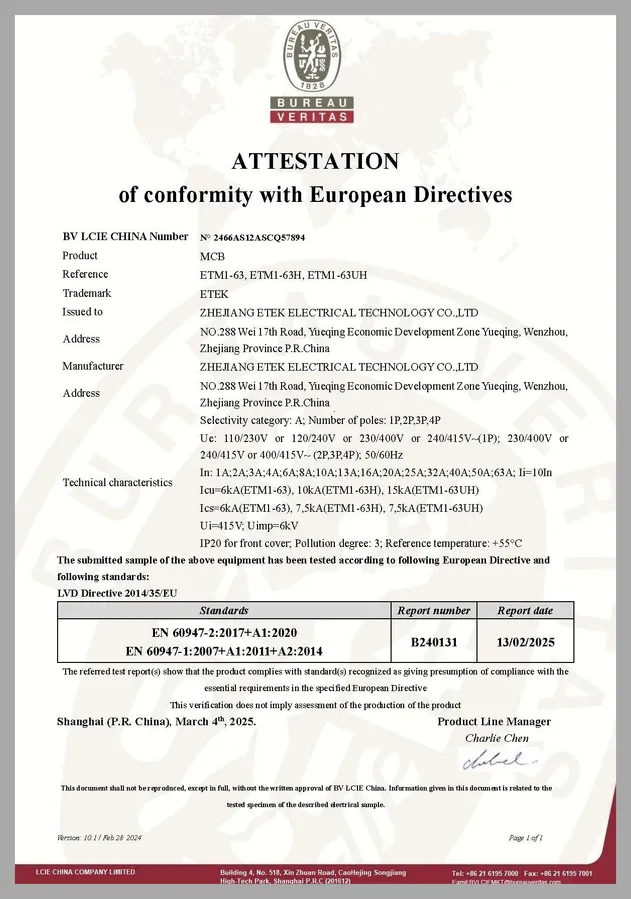

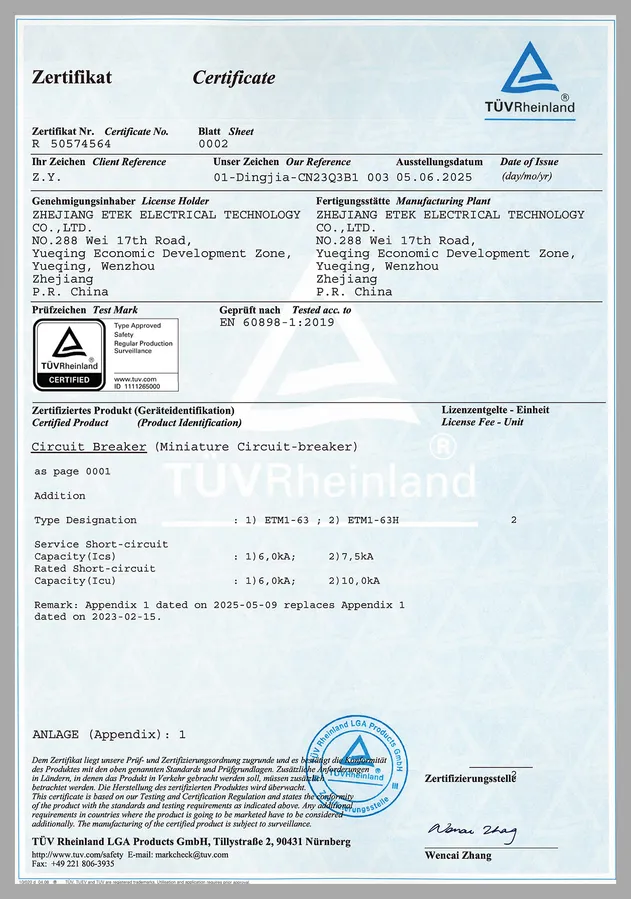

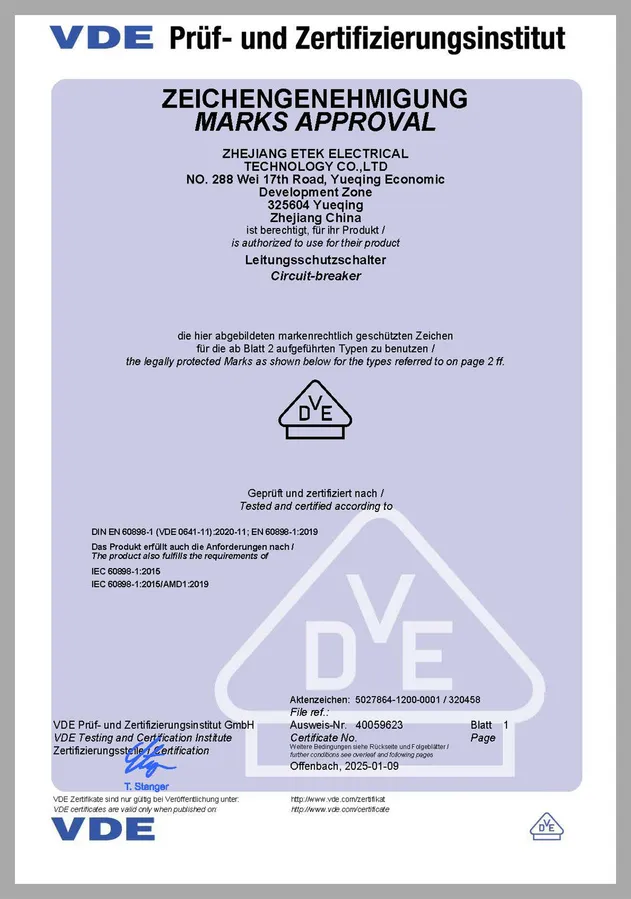

A nossa fábrica possui certificações ISO9001, ISO14001 e ISO45001, enquanto os nossos produtos estão certificados com CE, CB, TUV, UKCA, SEMKO, VDE, SAA, entre outros. Os nossos produtos são exportados para mais de 100 países e regiões, incluindo o Reino Unido, França, Austrália, Rússia, Ucrânia, Turquia e Brasil.
