Visão Geral - Informação Básica
N ° de Modelo.
VSY1-40.5GD
Velocidade
Disjuntor de Alta Velocidade
Meio de extinção de arco
Vácuo
Instalação
Fixado
Estrutura
vcb
Número pólos
3
Tipo
Disjuntor de circuito
Função
Circuito convencional, Proteção de Falha, Proteção de Sobrecorrente, OVP (Proteção contra sobretensão)
Certificação
ISO9001-2000, CB, CCC
Tensão nominal
40,5 kv
Frequência nominal
50 hz
Corrente nominal
630/1250A
Vida mecânica
20000/3000/3000 vezes
Pacote de Transporte
Caixa de madeira
Origem
China
Capacidade de Produção
200 peças/semana
Descrição do produto

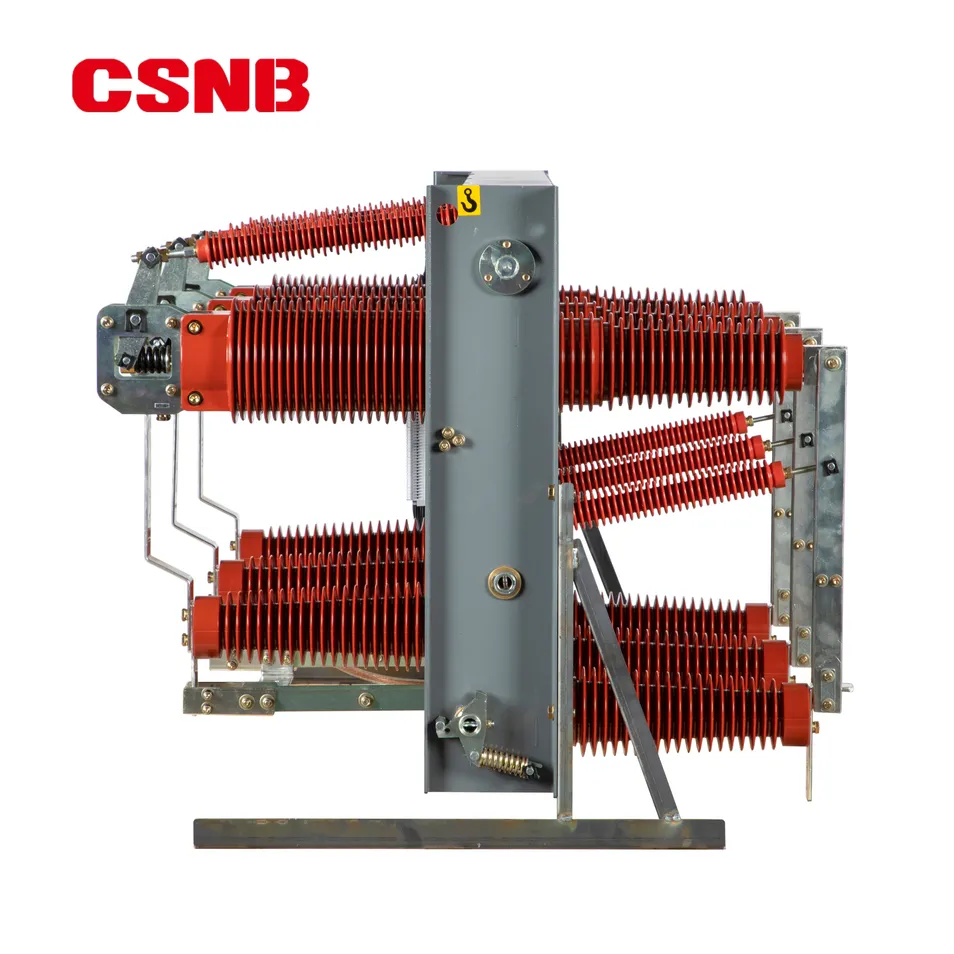

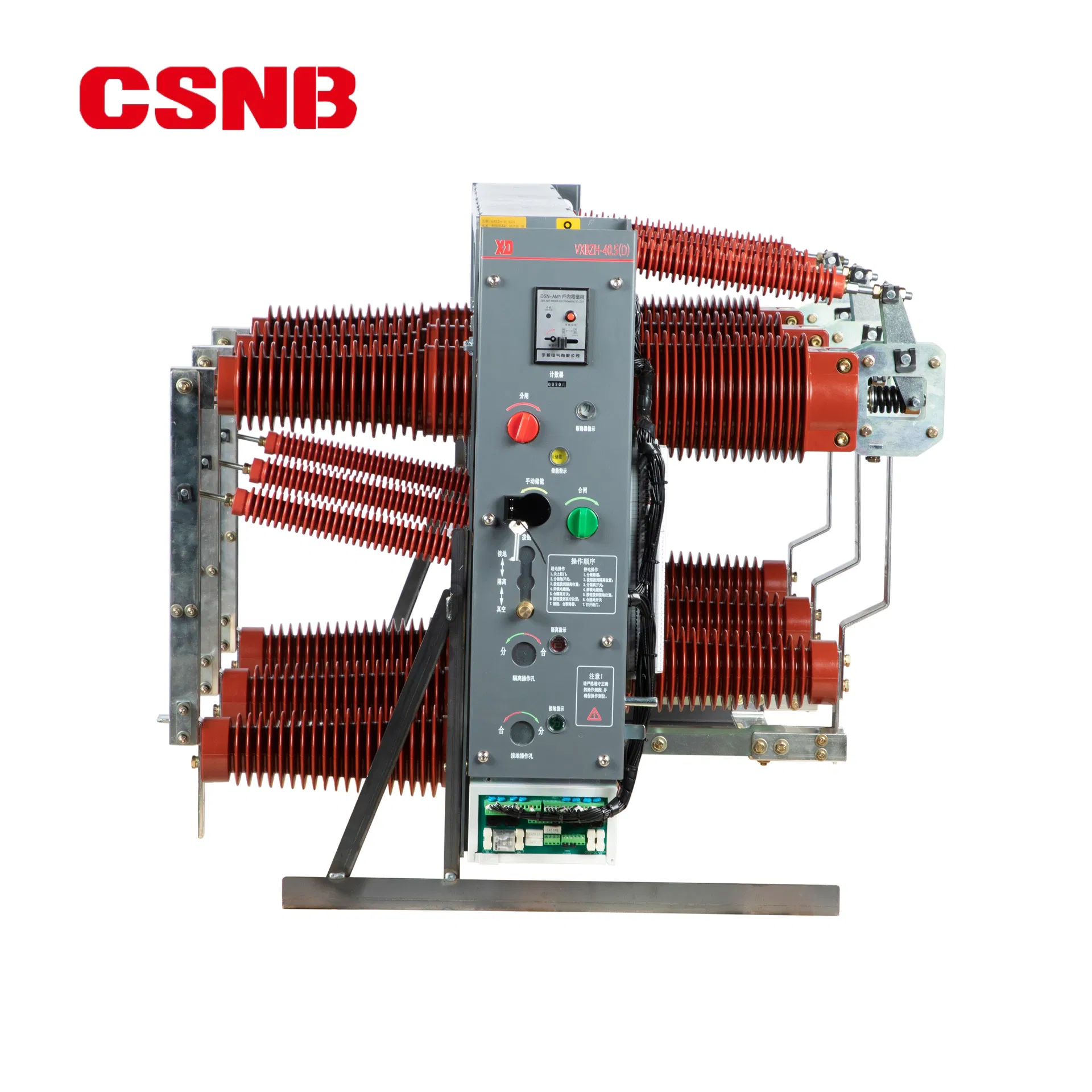

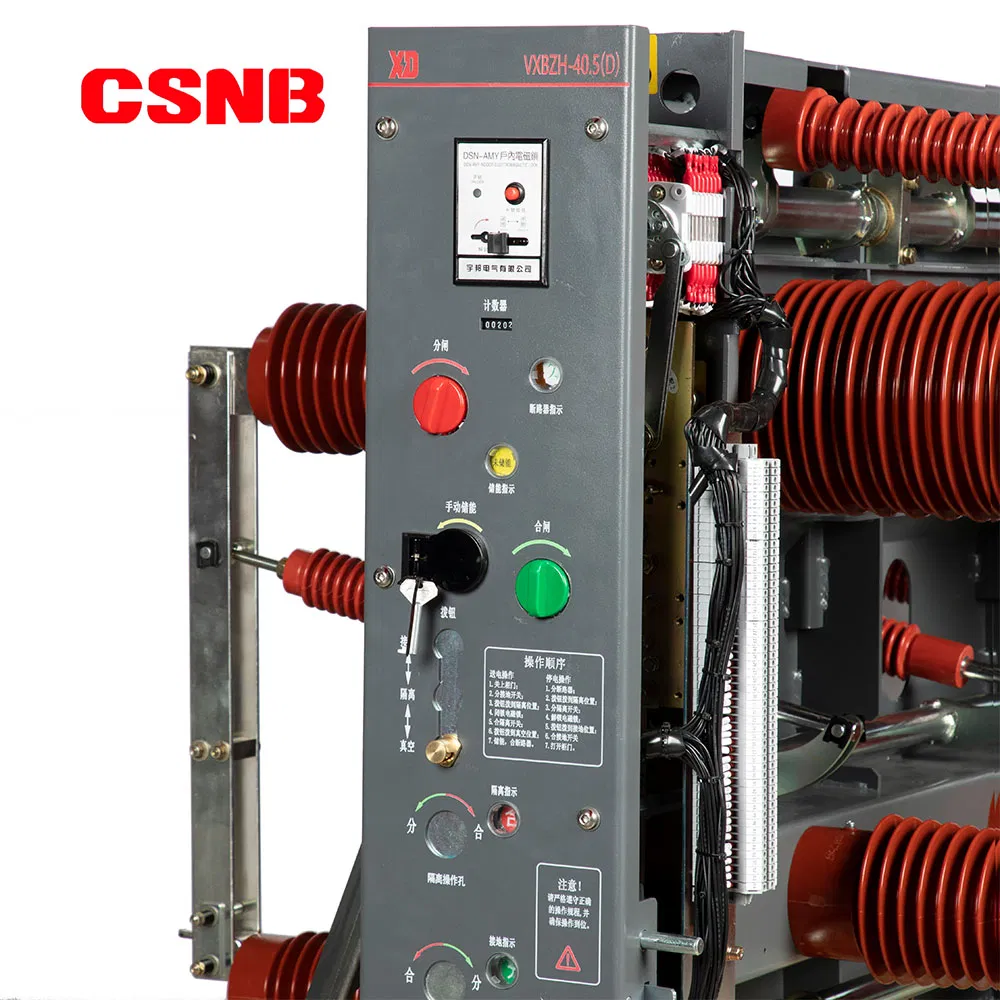

Visão geral do produto

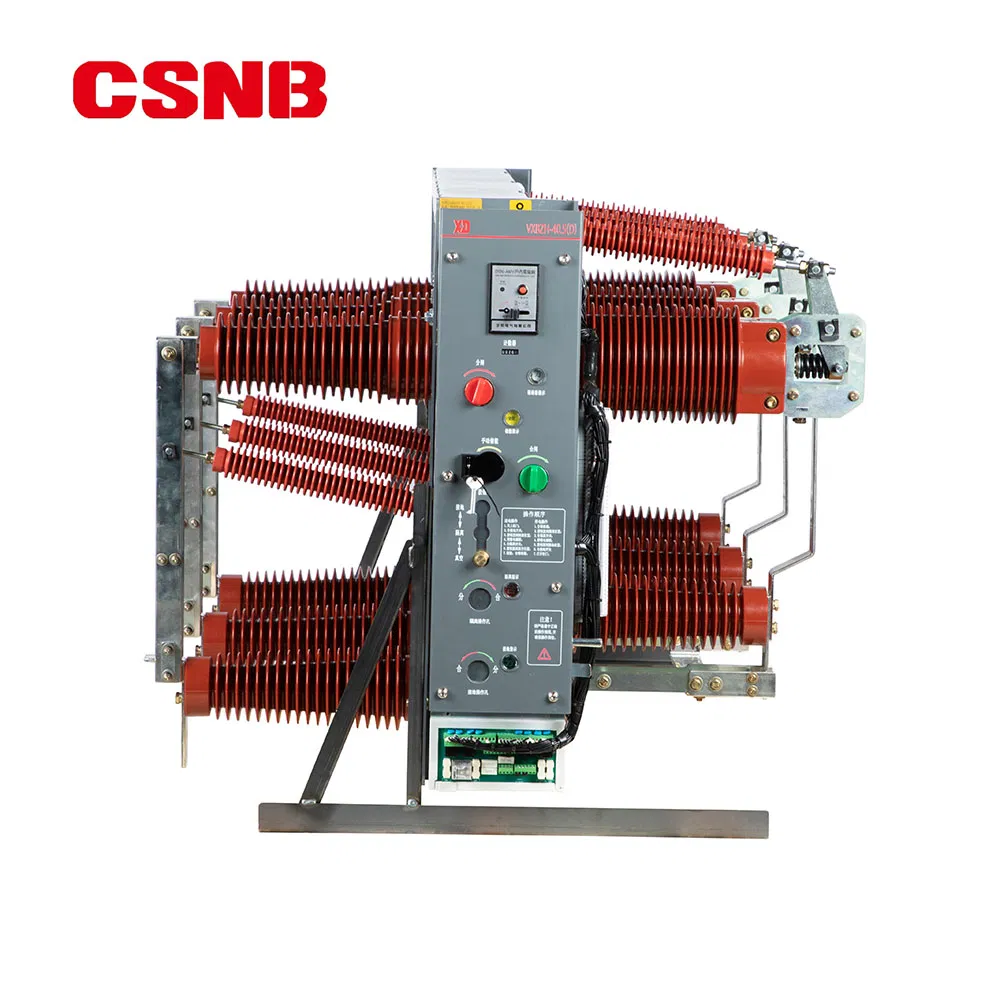

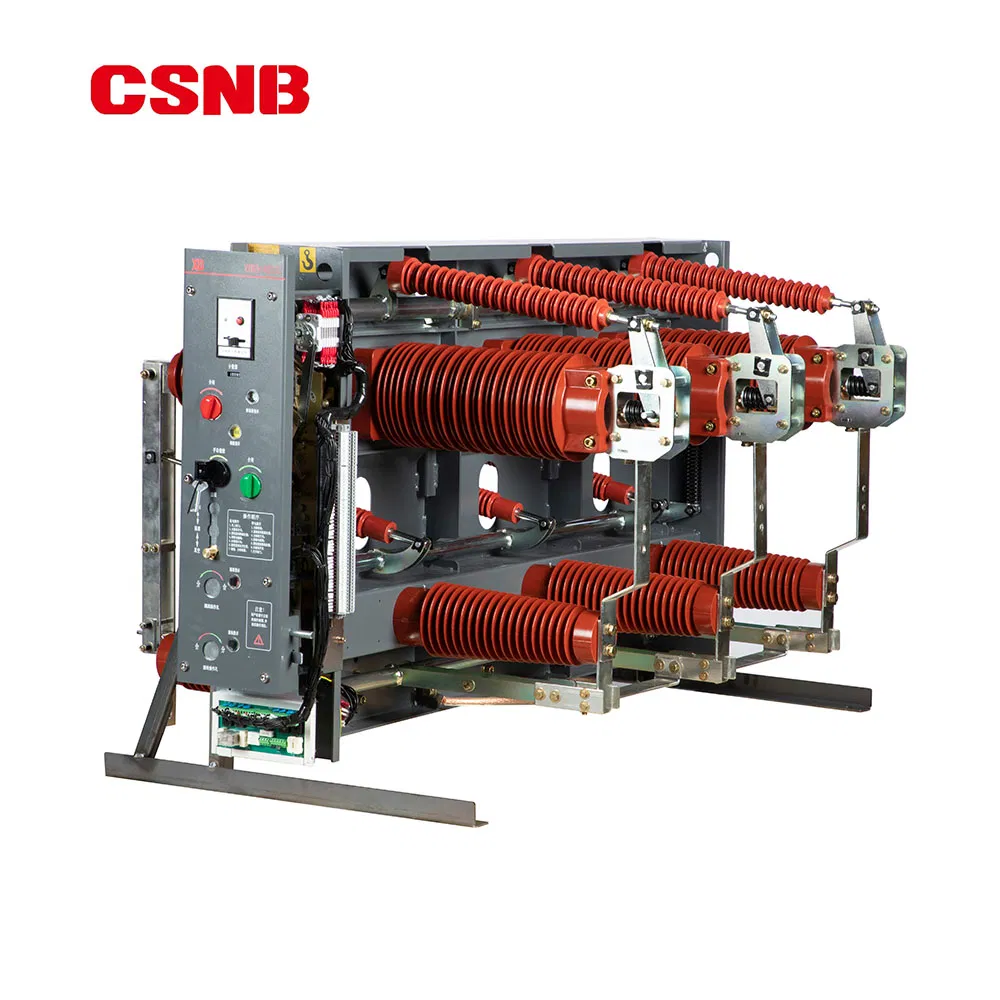

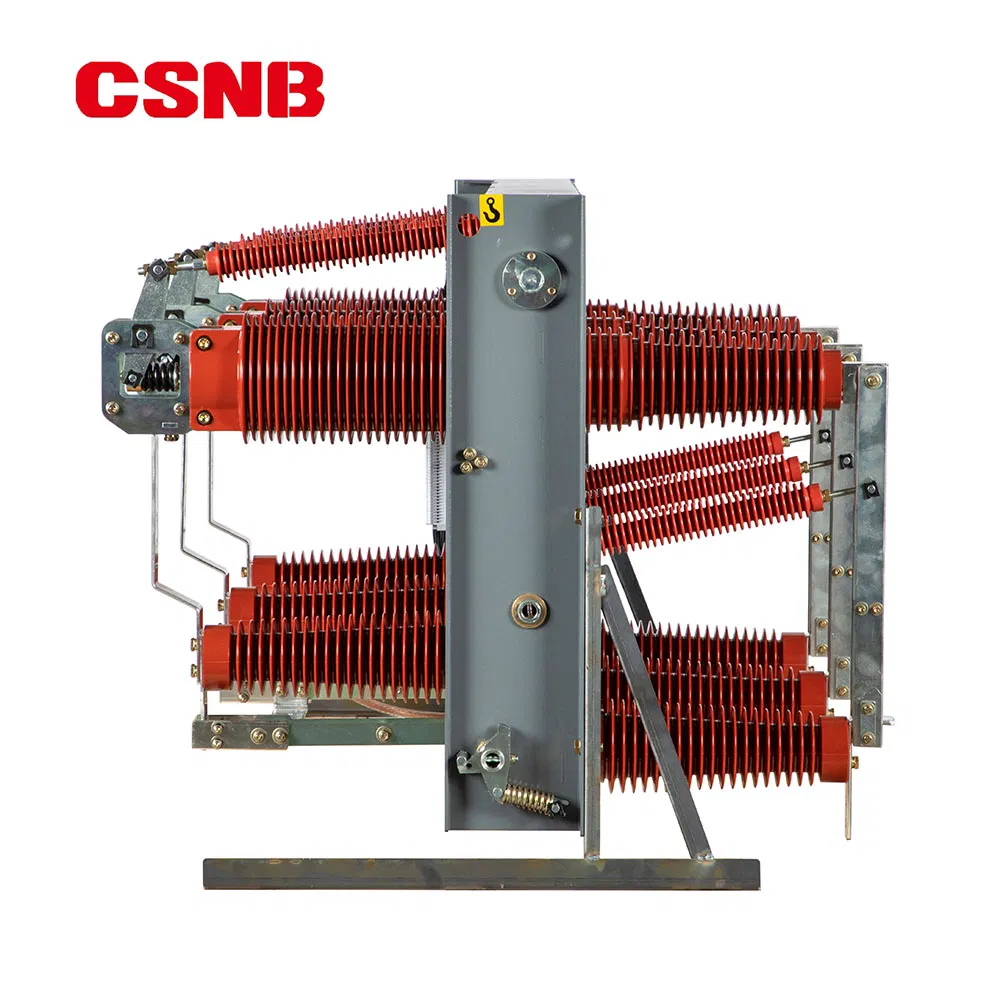

O disjuntor combinado de vácuo de alta tensão para interiores VSY1-40.5GD é um produto melhorado especificamente concebido para transformadores montados em pastilhas de energia eólica/fotovoltaica. É adequado para interromper corrente de carga, corrente de sobrecarga e corrente de curto-circuito em sistemas de alimentação trifásica CA de 50 Hz com uma tensão do sistema de 35 kV.
É aplicável para o controle e proteção de transformadores com capacidade superior a 3150 kVA em subestações montadas em coxim de 40,5 kV. Pode também ser utilizado em outras unidades independentes de sistemas de 35 kV, especialmente em zonas alpinas, altamente poluídas e com elevada humidade.
O desempenho do produto está em conformidade com os requisitos das normas relevantes, tais como os disjuntores de alta tensão (AC) GB/T1984-2024, os conectores de corrente alternada (AC) de alta tensão (AC) de 2023 e os interruptores de ligação à terra (IEC 62271-100: 2021 comutador de alta tensão e comando - parte 100: Disjuntores de corrente alternada (AC).
Características do produto
- Design Otimizado: Um produto melhorado especialmente concebido para subestações do tipo caixa eólica/fotovoltaica, com estrutura simples e funções completas.
- Desempenho Superior: Adota a extinção do arco de vácuo e a tecnologia de isolamento sólido, apresentando alto nível de isolamento, baixa manutenção e boa compatibilidade ambiental.

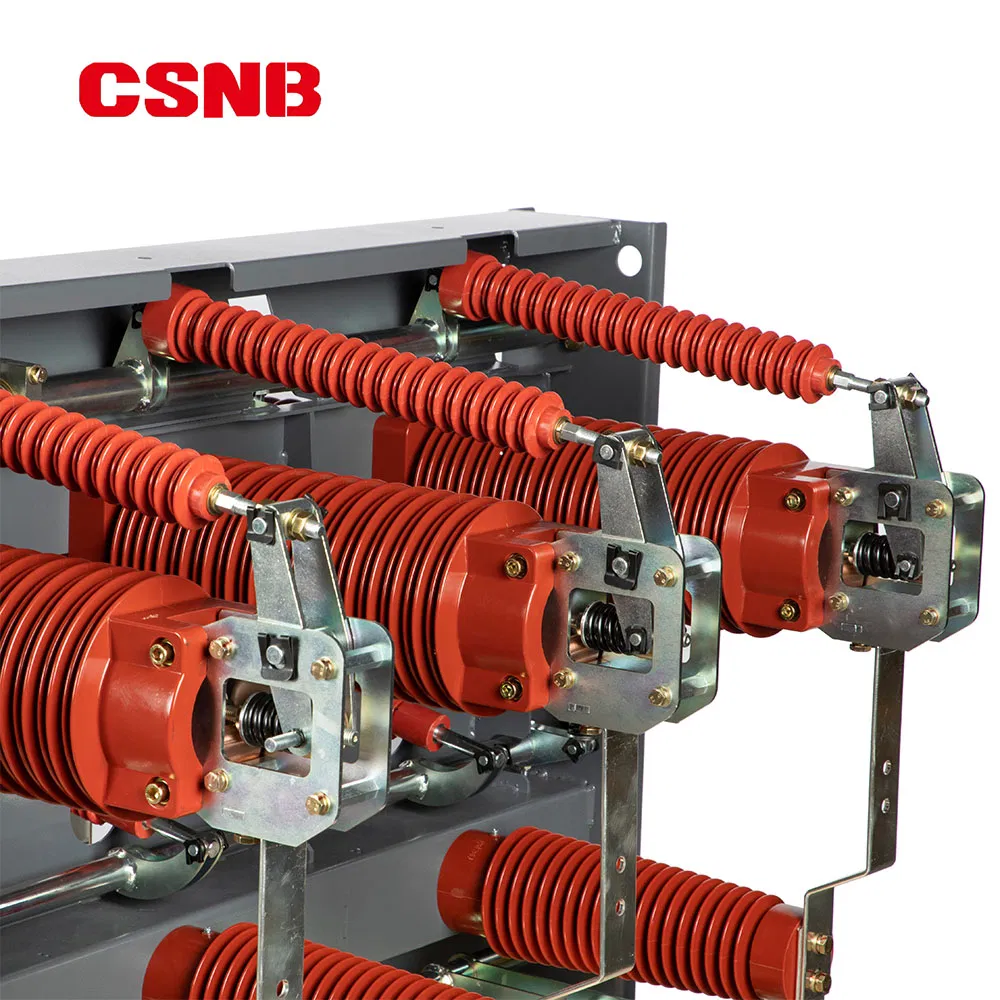

- Integração Avançada: Integra um seccionador, um disjuntor, um interruptor de ligação à terra e um sensor num só, com estrutura compacta e fácil de utilizar.
- Modularização: Os componentes primários podem ser substituídos e mantidos de forma independente, com alta confiabilidade e boa intercambiabilidade.
- Baixo Consumo de Energia: Utiliza um mecanismo de mola dedicado, que pode ser elétrico ou manual, permitindo controle remoto.
- Elevada Fiabilidade: Equipada com funções completas e fiáveis de "cinco prevenção" para evitar operações incorretas.
- Segurança Reforçada: Existe um mecanismo de bloqueio entre o disjuntor e a porta do armário para garantir a segurança dos operadores.
Parâmetros Técnicos Principais
| Modelo |
VSY1-40.5GD |
| Nome do produto |
Disjuntor de vácuo combinado de alta tensão para interiores |
| No. |
Parâmetro |
Unidade |
Valor |
| 1 |
Tensão nominal |
kV |
40.5 |
| 2 |
Tensão de resistência de frequência de potência de 1 min |
kV |
95 * |
| 3 |
Tensão de resistência nominal do impulso de iluminação (valor de pico) |
kV |
185 * |
| 4 |
Frequência nominal |
Hz |
50 |
| 5 |
Corrente nominal |
A |
630/1250 |
| 6 |
Corrente de interrupção de curto-circuito (valor RMS) |
kA |
20 (25)/31.5 |
| 7 |
Corrente de resistência nominal de curto prazo (valor RMS) |
kA |
20 (25)/31.5 |
| 8 |
Corrente de resistência de pico nominal (valor de pico) |
kA |
50 (63)/80 |
| 9 |
Corrente nominal de curto-circuito (valor de pico) |
kA |
50 (63)/80 |
| 10 |
Curto-circuito com tensão nominal – duração da corrente |
s |
4 |
| 11 |
Condensador único de back-to-back com corrente de ruptura do banco |
A |
630/400 |
| 12 |
Tempos de quebra de corrente de curto-circuito nominal |
vezes |
30 |
| 13 |
Vida mecânica (disjuntor/isolador/interruptor de ligação à terra) |
vezes |
20000/3000/3000 |
| 14 |
Sequência de funcionamento nominal |
- |
O-0.3s-CO-180s-CO |
Perfil da empresa

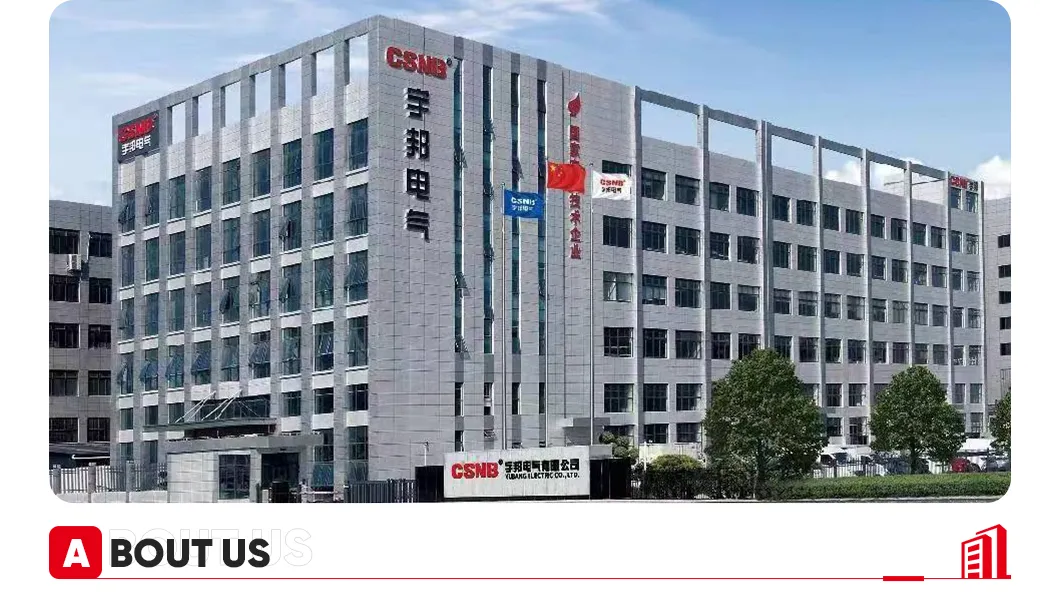

Fundada em 2006, a nossa empresa é uma entidade profissional envolvida na produção de componentes internos principais. Centra-se principalmente na I&D, fabrico e promoção de produtos em série, incluindo interruptores de carga de alta tensão interiores de 12 kV ~ 40,5 kV, disjuntores de vácuo, seccionadores, interruptores de ligação à terra, fusíveis de alta tensão, bem como componentes centrais para energia eólica, fotovoltaica (PV) e subestações do tipo caixa de armazenamento de energia. A sua rede de vendas abrange toda a Ásia e muitos países em todo o mundo, sendo amplamente reconhecida pelos utilizadores.
Desde o seu estabelecimento, a empresa sempre aderiu ao princípio de atribuir igual importância aos talentos e produtos. Recrutou pessoal técnico experiente, bem como talentos de gestão profissional, e estabeleceu um sólido sistema de garantia de qualidade. A empresa obteve a certificação de "três sistemas" (sistema de Gestão da Qualidade, sistema de Gestão da Saúde e Segurança no Trabalho e sistema de Gestão Ambiental). Busca a padronização no gerenciamento da qualidade, implementa totalmente o "gerenciamento 6S", procura por "zero defeitos" nos produtos e realiza melhorias contínuas.

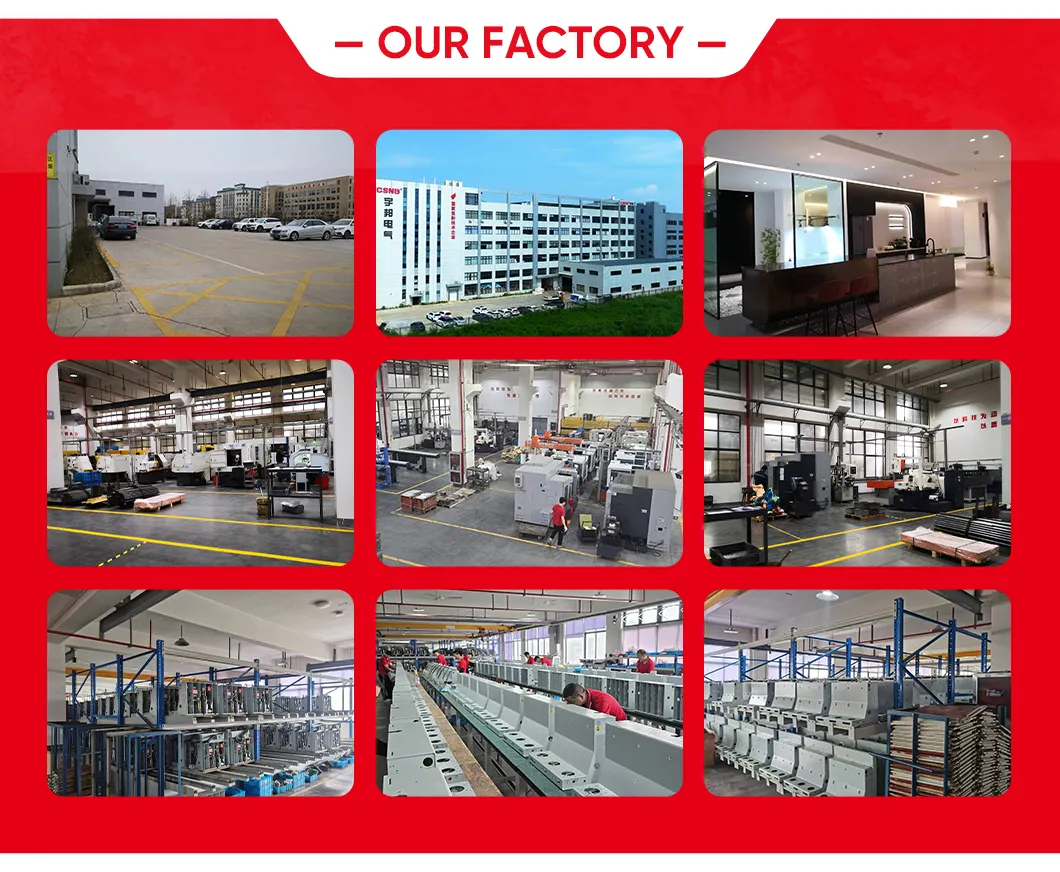

A empresa está equipada com equipamentos avançados na indústria elétrica, como máquinas de corte a laser de fibra de 6000 W, robôs de soldadura Panasonic (Japão), equipamento de corte e flexão CNC e tornos CNC. Por vários anos consecutivos, a empresa foi classificada como uma instituição de crédito "AAA" pelo sistema financeiro. Também obteve honras como "Star Enterprise", "Technology-based SME" e "National High-Tech Enterprise".
Com a missão de conquistar a máxima satisfação do cliente através de produtos e serviços de qualidade superior, a empresa apoia-se em uma gestão moderna para aprofundar suas reformas internas e implementar totalmente o controle de qualidade.

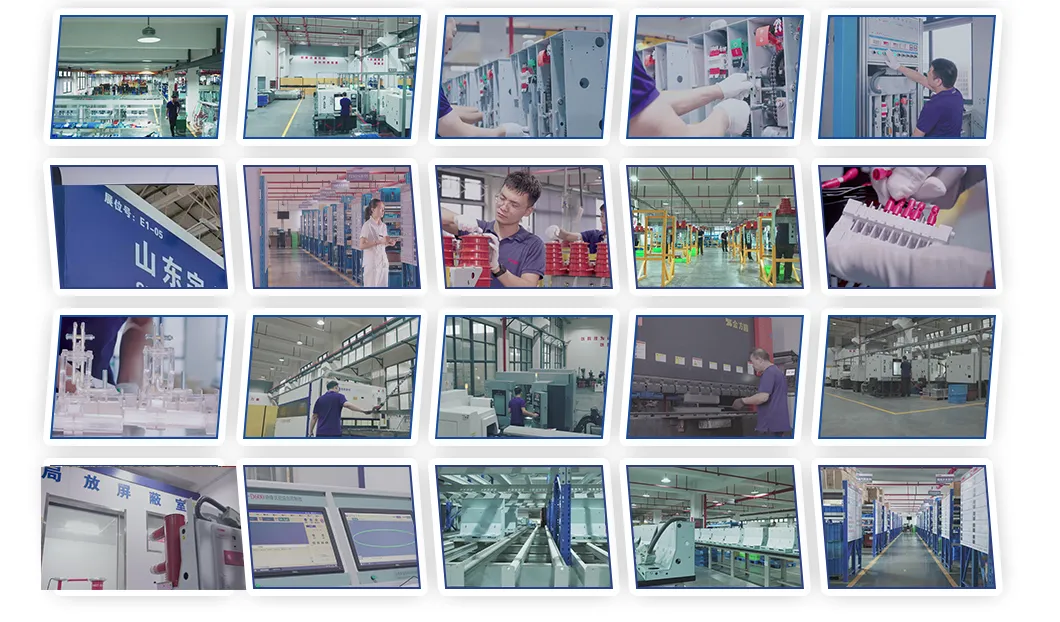

Fluxograma de produção de fábrica
Perguntas Frequentes (FAQ)
?
P: A empresa é uma fabricante ou apenas comercial comercializa os produtos?
R: A nossa empresa é uma fábrica profissional com cerca de 20 anos de experiência no desenvolvimento e fabrico de chaves internas de ruptura de carga de alta tensão, disjuntores a vácuo, conectores, chaves de aterramento, fusíveis de alta tensão e transformadores montados em almofadas para energia eólica e sistemas de armazenamento de energia fotovoltaica (PV).
?
P: É possível solicitar personalizações nos produtos (serviço OEM/ODM)?
R: Sim, oferecemos serviços completos de OEM/ODM. Podemos aplicar a sua marca no produto. Além disso, a nossa equipa técnica de engenharia está altamente qualificada para elaborar projetos sob medida que correspondam perfeitamente aos desenhos e parâmetros enviados.
?
P: Qual é a quantidade mínima por pedido (MOQ)?
R: A nossa quantidade mínima para pedido (MOQ) é de apenas 1 peça.
?
P: Qual o tempo de entrega médio após a confirmação?
R: O prazo de entrega varia consoante o tipo de produto e a quantidade solicitada. Em termos gerais, a entrega padrão é efetuada no prazo de 10 a 15 dias úteis.
?
P: Como são resolvidos eventuais problemas relacionados com a qualidade?
R: Em caso de não conformidade, solicitamos o envio de fotografias detalhadas do problema de qualidade. O nosso departamento técnico e o laboratório de testes analisarão a situação e apresentarão uma solução adequada no prazo de 2 dias úteis.
?
P: Quais são as condições de pagamento padrão adotadas?
R: O pagamento padrão requer 30% de sinal via T/T adiantado e os restantes 70% pagos antes do envio dos produtos. Formas de pagamento alternativas como Western Union ou Carta de Crédito (L/C) também são aceites.
