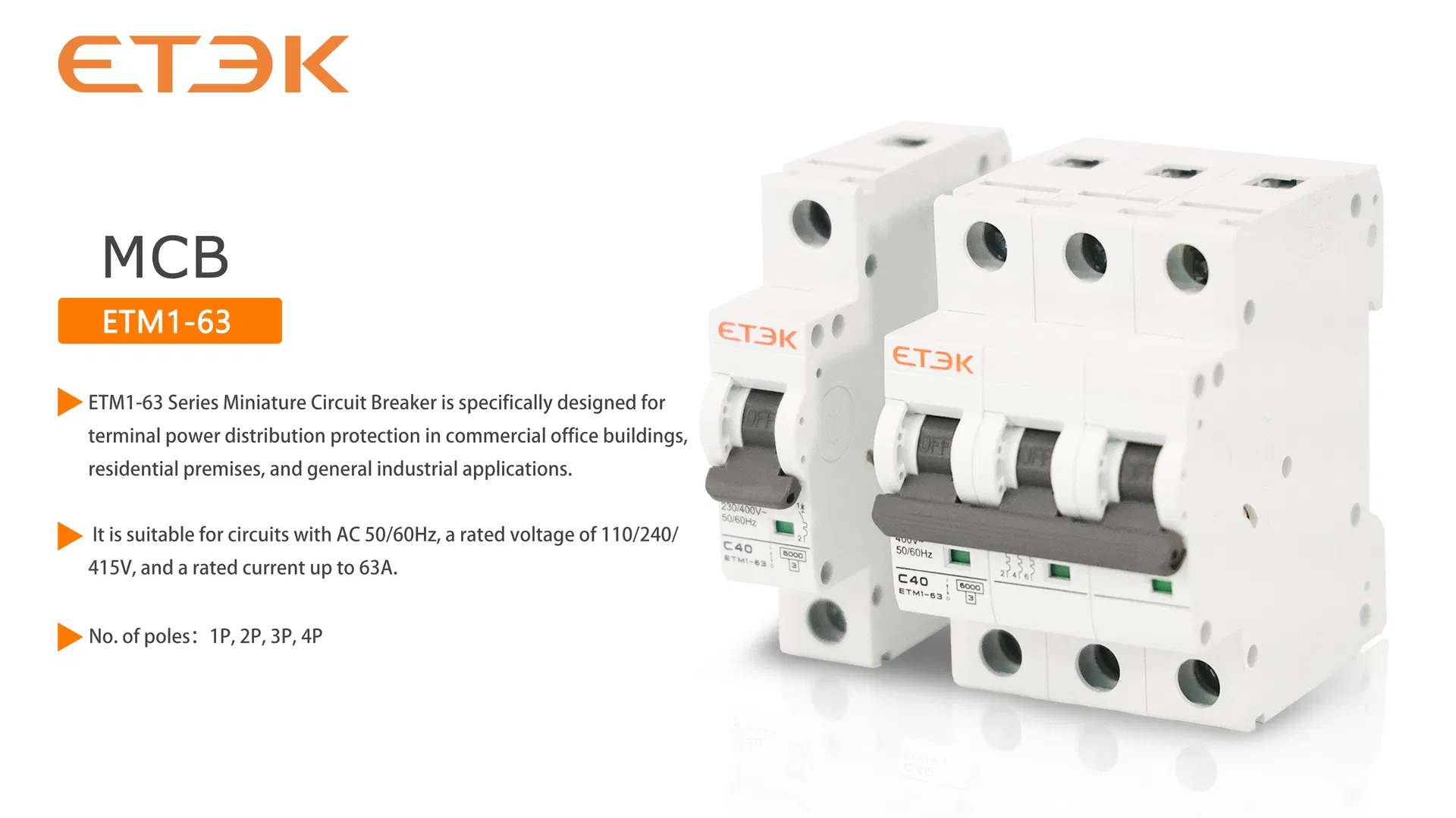

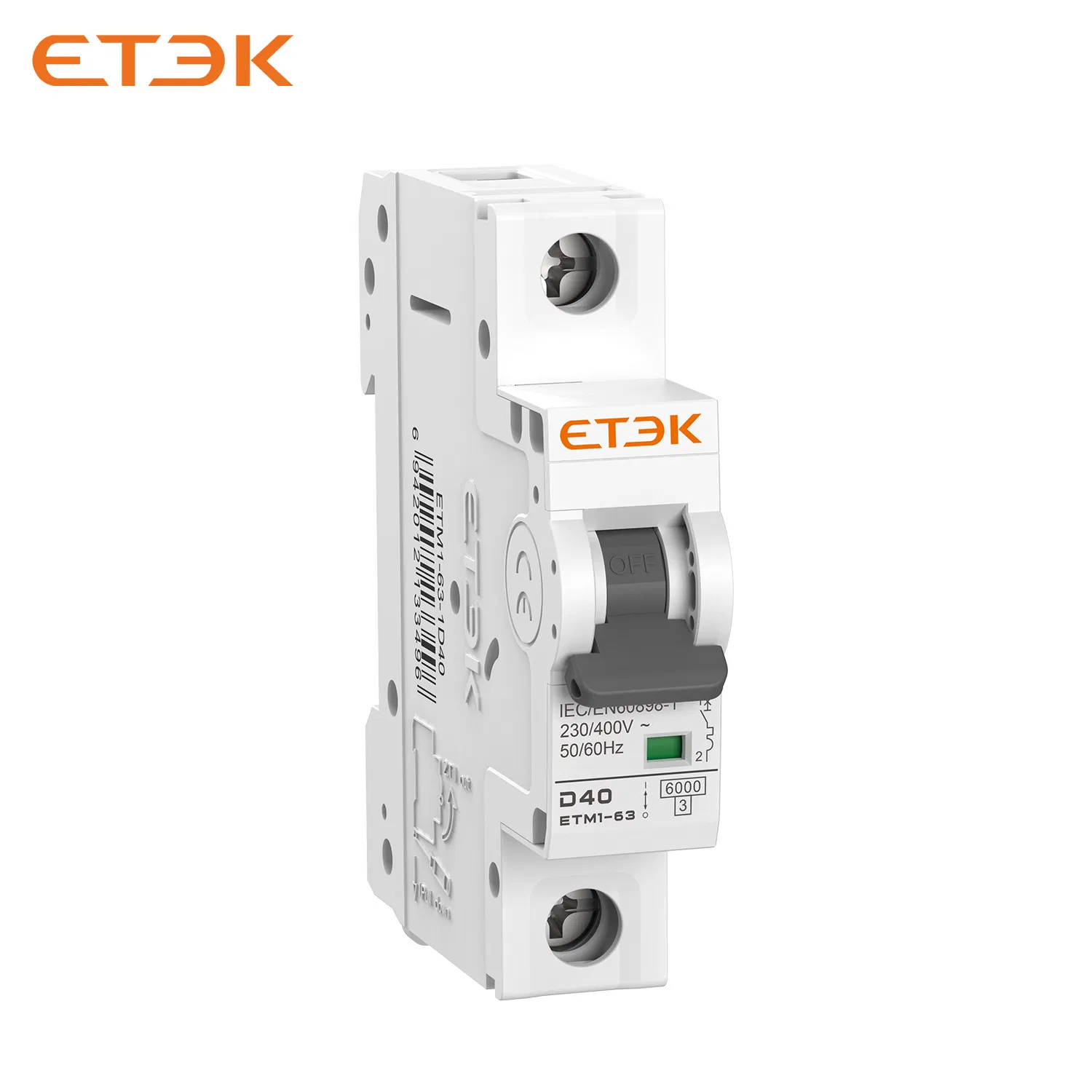

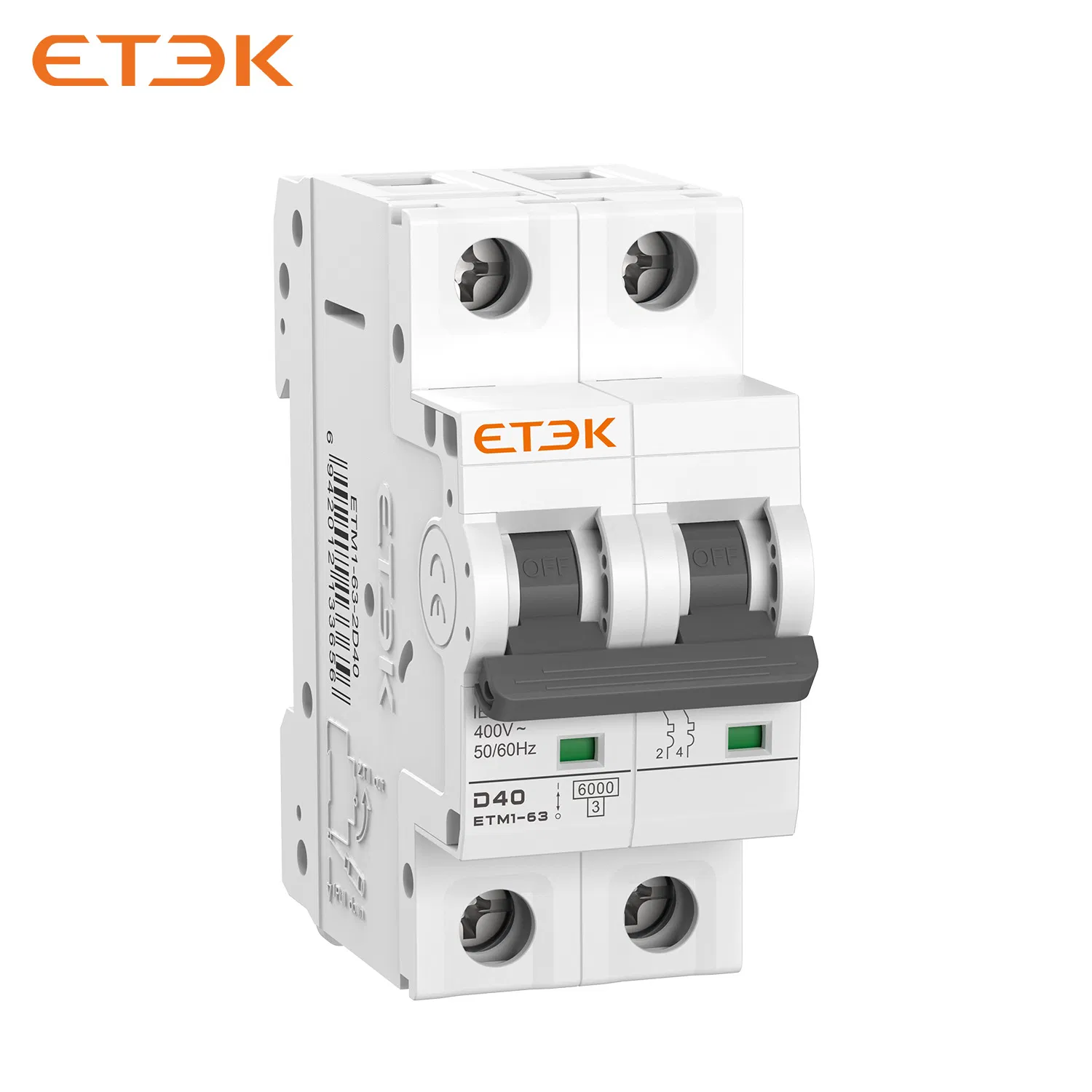

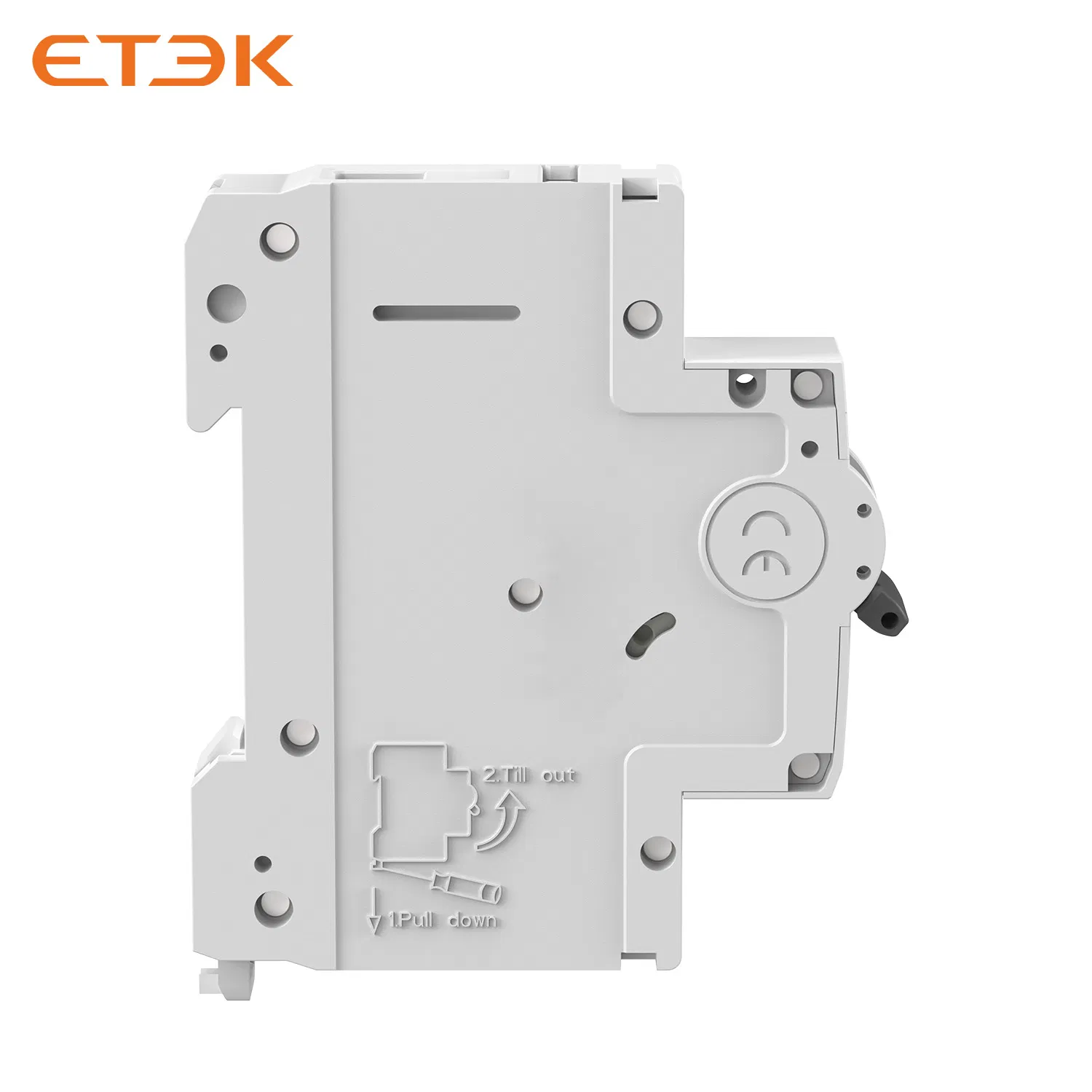

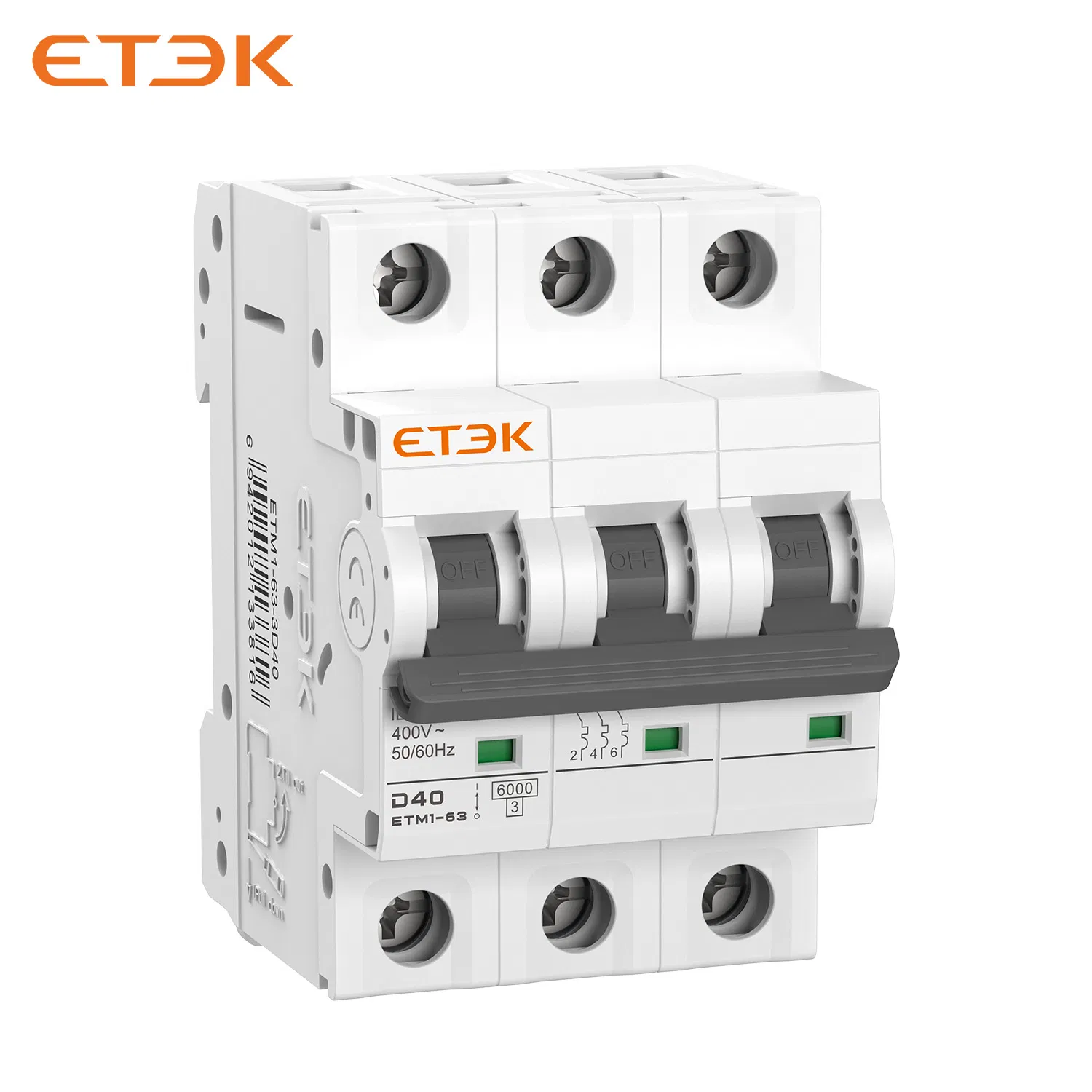

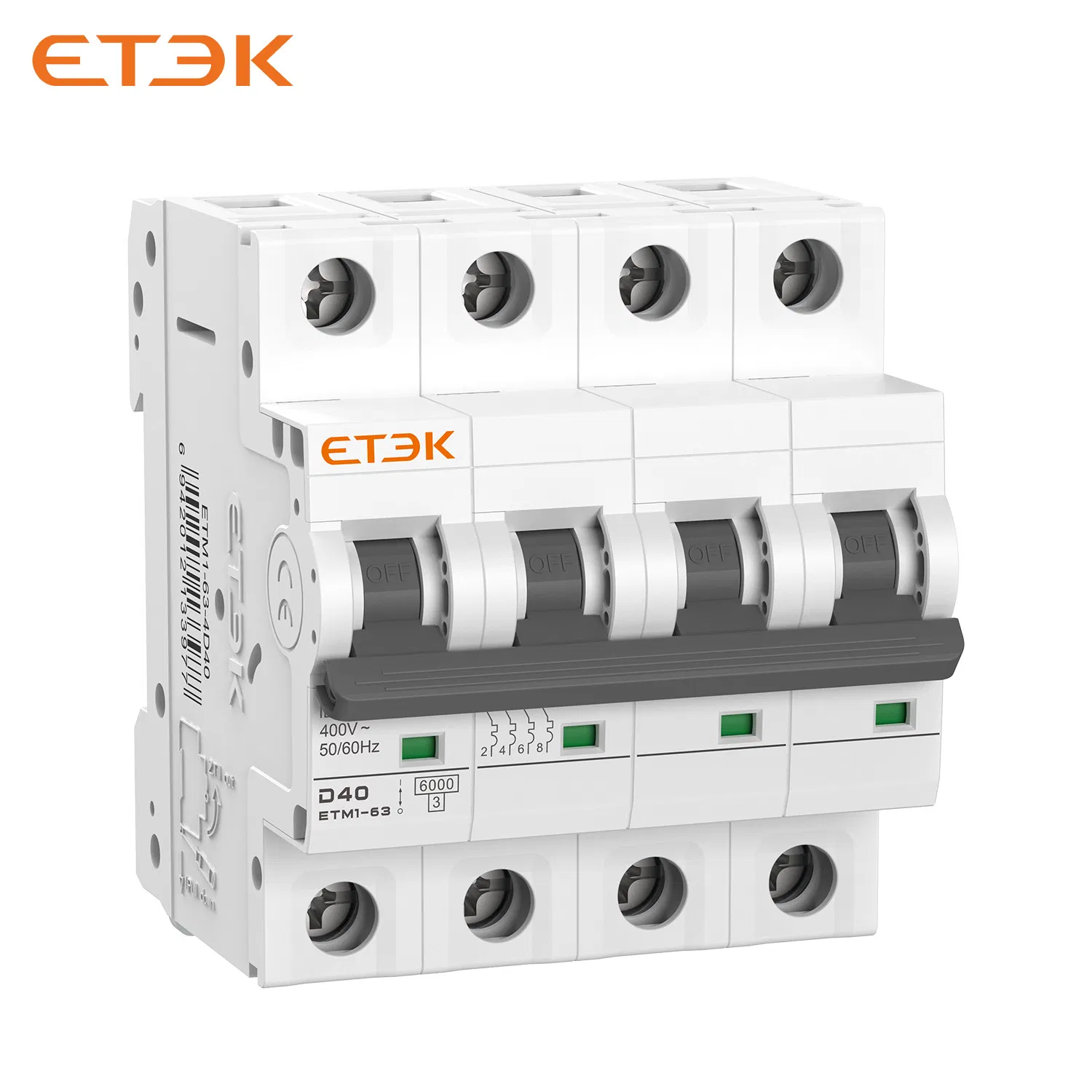

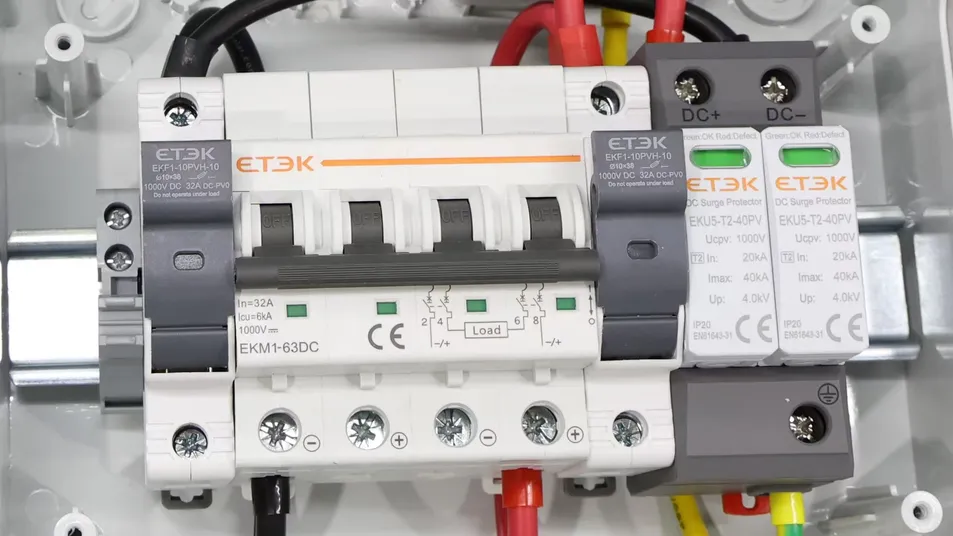

O disjuntor miniatura da série ETM1 foi especificamente concebido para a protecção da distribuição de energia dos terminais em edifícios comerciais, instalações residenciais e aplicações industriais gerais. É adequado para circuitos de CA com um Tensão nominal de 110/240/415V, corrente nominal até 63A e frequência de 50/60Hz. Esta série inclui protecção contra sobrecarga e curto-circuito e também pode ser utilizada para operações de comutação de linhas pouco frequentes em condições normais. O seu melhor curto-circuito A capacidade de quebra (ICU) varia de 4,5 kA a 15 kA, acomodando vários cenários de aplicação. Equipado com terminais combinados de segurança para os dedos e indicação de estado de contacto aberto/fechado, melhora significativamente a segurança operacional. Além disso, estão disponíveis vários acessórios modulares para configuração para atender a diversas necessidades de aplicativos.
Desde sobrecorrente básica a detecção sofisticada de falhas de arco, a série oferece proteção completa do circuito em uma família coesa de produtos.

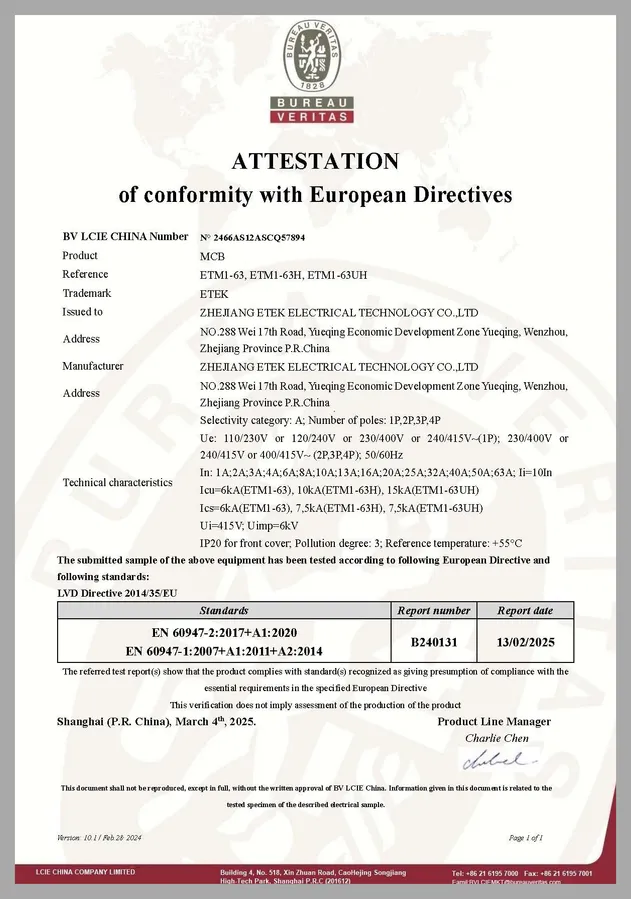

Todos os dispositivos cumprem ou excedem as normas internacionais com certificações, incluindo CE, VDE, TUV, CB e muito mais.
Os acessórios compatíveis e o design uniforme em toda a gama permitem uma integração perfeita em painéis de distribuição.

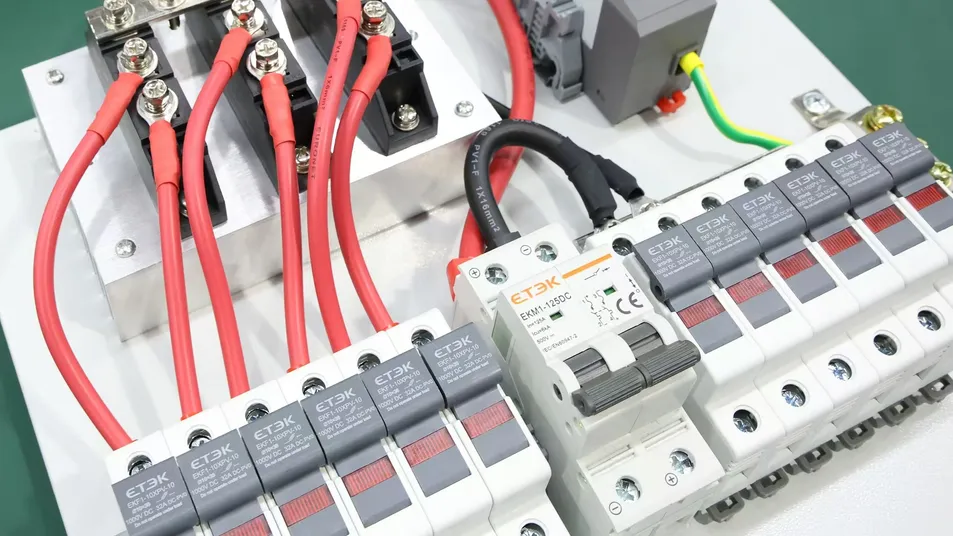

Concebido tendo em mente as necessidades do instalador, com terminais claros, pontos de acesso fáceis e compatibilidade com sistemas de calha DIN padrão.
| Dados gerais | |
|---|---|
| Protecção | Sobrecorrente e curto-circuito |
| Tipo de viagem | Térmica - magnética |
| N.o de pólos | 1P, 2P, 3P, 4P |
| Tensão nominal de funcionamento (UE) | 1P: 110/230V; 120/240V; 230/400V; 240/415V 2P, 3P, 4P: 230/400V; 240/415V; 400/415V |
| Corrente nominal (in) | 1, 2, 3, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63A |
| Frequência nominal | 50 / 60 Hz |
| Tensão de isolamento nominal (UI) | 440 V |
| Tensão nominal de resistência a impulsos (Uimp) (1.2/50μs) | 6 kV |
| Tensão de teste dielétrico | 2 KV (50/60 Hz, 1 min.) |
| Resistência ao fogo (teste do fio incandescente) | 960 ± 15ºC (caixa); 650 ± 10ºC (pega) |
| Grau de poluição | 2 |
| Dados de acordo com a norma IEC/EN 60898-1 | |
| Capacidade nominal de curto-circuito (ICN) | 6 kA |
| Capacidade de quebra de curto-circuito (ICS) de serviço nominal | 6 kA |
| Classe de limitação de energia | 3 |
| Características de disparo térmico | 1.13 × em nenhum disparo dentro de uma hora; 1.45 × em disparo dentro de uma hora |
| Características de disparo instantâneo | B: 3In-5In; C: 5In-10IN; D: 10IN-20in |
| Dados de acordo com a norma IEC/EN 60947-2 | |
| Capacidade nominal máxima de quebra de curto-circuito ICU (ka) | 6 kA |
| Serviço nominal capacidade de travagem em curto-circuito ICS (ka) | 6 kA |
| Características de disparo térmico | 1.05 × em nenhum disparo dentro de uma hora; 1.3 × em disparo dentro de uma hora |
| Características de disparo instantâneo | 8 pol. - 12 pol |
| Dados mecânicos | |
| Vida eléctrica | 4,000 ciclos |
| Vida mecânica | 20,000 ciclos |
| Indicação da posição de contacto | Verde OFF / Red ON |
| Grau de protecção | IP20 |
| Temperatura de referência | 30 ° C |
| Temperatura ambiente de funcionamento | - 25 ° C ~ 55 ° C (média diária ≤ 35 ° C) |
| Temperatura de armazenamento | - 30 ° C ~ 70 ° C |
| Instalação | |
| Tipo de ligação do terminal | Cabo/pino-tipo/barra condutora tipo forquilha |
| Bloco de terminais | Parafuso ligado por prensa |
| Tamanho máx. Do terminal para o cabo | 16mm² flexível / 25mm² rígido |
| Binário de aperto máx | 2,5 N.m |
| Tipo de montagem | Montagem em calha DIN de 35 mm |
| Método de entrada | Bidirecional |
| Auxiliar para disparo ou sinalização remotos | |
| Contacto auxiliar | Sim |
| Contacto de alarme e auxiliar | Sim |
| Libertação do shunt | Sim |
| Libertação de derivação e contacto auxiliar | Sim |
| Libertação de perda de tensão | Sim |
| Libertação de sobretensão | Sim |
| Libertação de subtensão | Sim |
| Bloqueio mecânico | Sim |

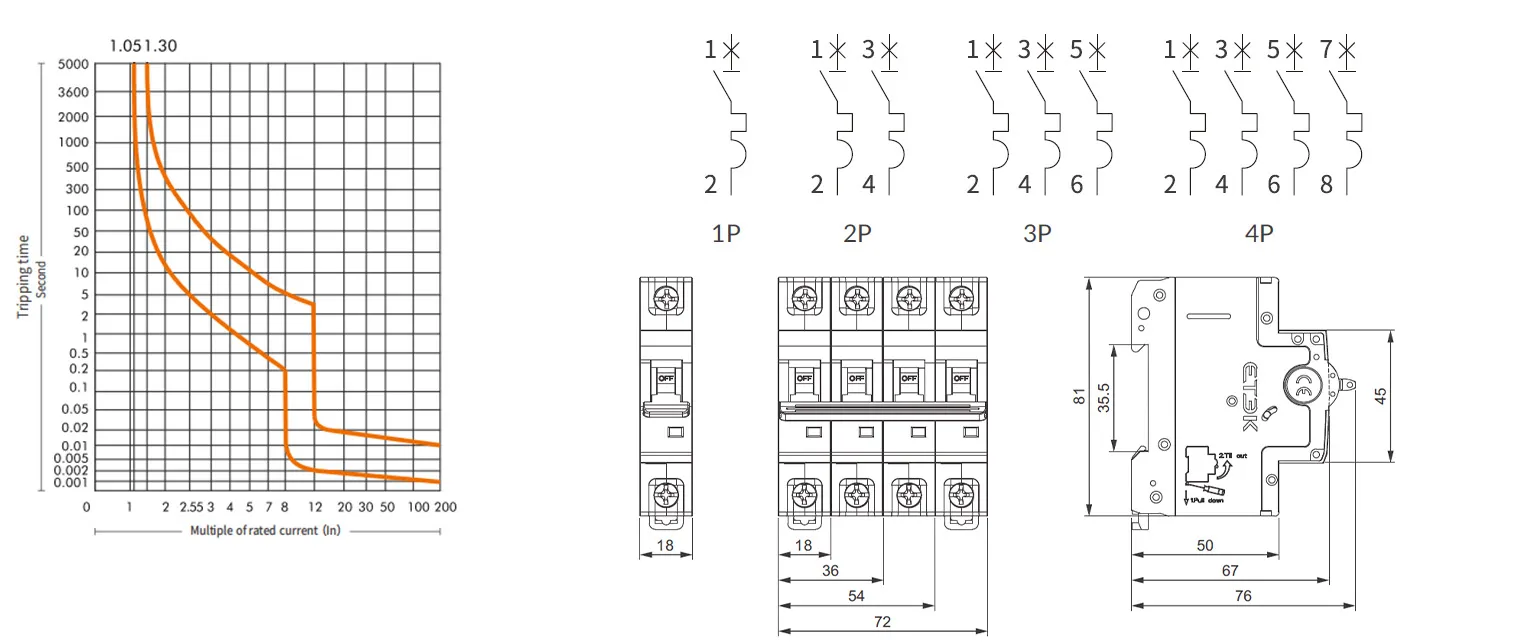

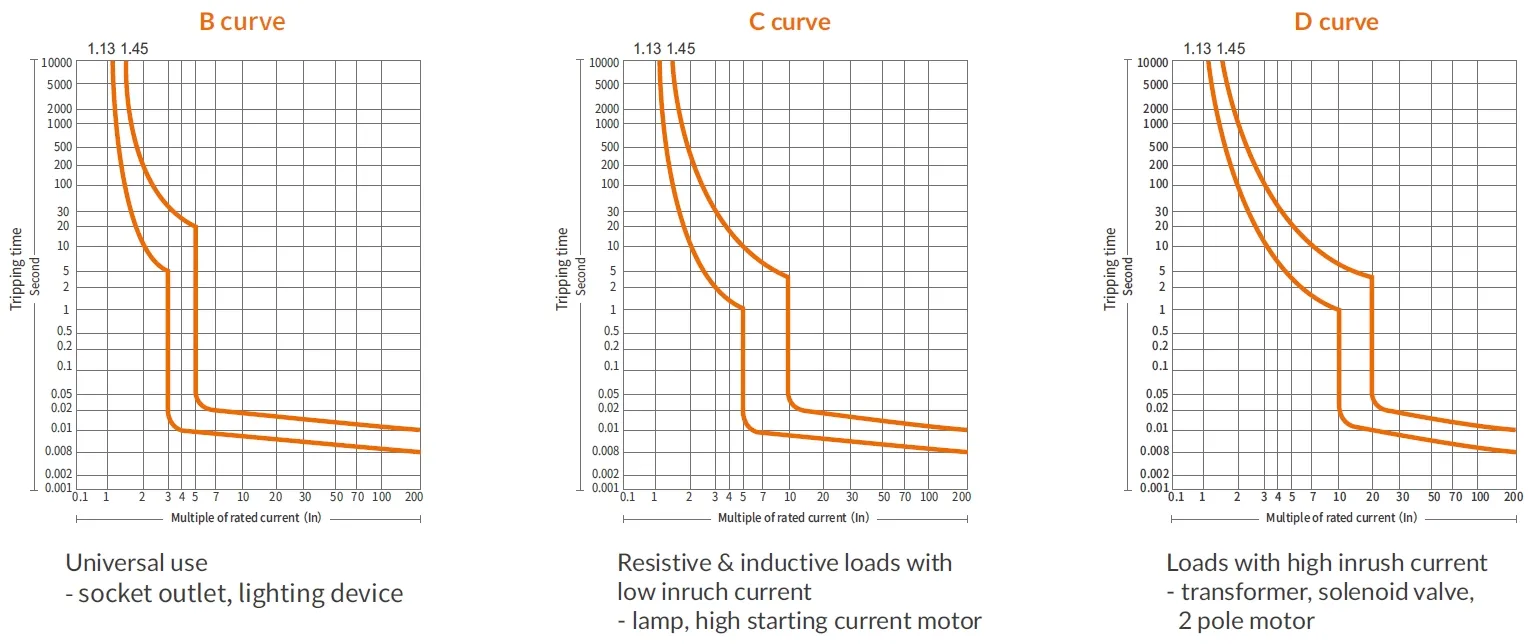

| Dados de acordo com a norma IEC/EN 60898-1 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Curva | Corrente nominal | Libertação térmica | Libertação magnética | ||||||
| Não viagem | Viagem | Tempo não-parcial | Ambiente temp. | Manter atual premido | Corrente de viagem | Tempo de viagem | Ambiente temp. | ||
| B | 1-63A | 1,13 | - | ≤ 1 h. | 30 ° C ± 5 ° C | 3 In | - | ≥ 0.1 s | Temp. Normal |
| - | 1,45 In | < 1 h. | - | 5 In | < 0.1 s | ||||
| C | 1-63A | 1,13 | - | ≤ 1 h. | 5 In | - | ≥ 0.1 s | ||
| - | 1,45 In | < 1 h. | - | 10 In | < 0.1 s | ||||
| D | 1-63A | 1,13 | - | ≤ 1 h. | 10 In | - | ≥ 0.1 s | ||
| - | 1,45 In | < 1 h. | - | 20 In | < 0.1 s | ||||
| Dados de acordo com a norma IEC/EN 60947-2 | ||||||
|---|---|---|---|---|---|---|
| Corrente nominal (in) | Característica de disparo | Estado inicial | Corrente de teste (A) | Tempo de viagem (t) | Resultado a ser obtido | Temperatura ambiente |
| ≤ 63A | Release térmico | Estado frio | 1.05 In | ≥ 1 h. | Sem viagem | 40 ° C |
| Estado quente (pós-teste anterior) | 1.30 In | < 1 h. | Viagem | |||
| Libertação magnética | Estado frio | 8 In | ≤ 0,2 s. | Sem viagem | Temperatura normal | |
| 12 In | < 0,2 s. | Viagem | ||||

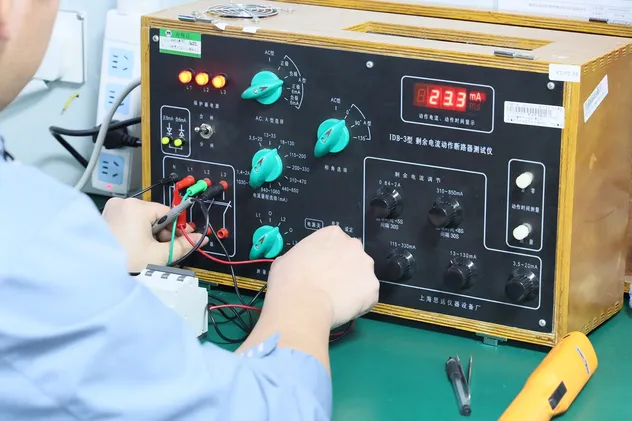

Para o produto que adquiriu, oferecemos uma garantia de substituição de três anos para salvaguardar os seus direitos pós-venda.
Para quaisquer problemas de produtos que encontre após a compra, a nossa equipa de pós-venda responderá prontamente e fornecerá-lhe assistência.
Para problemas de produtos relativamente complexos, também temos uma equipa técnica profissional disponível para oferecer assistência e aconselhamento.

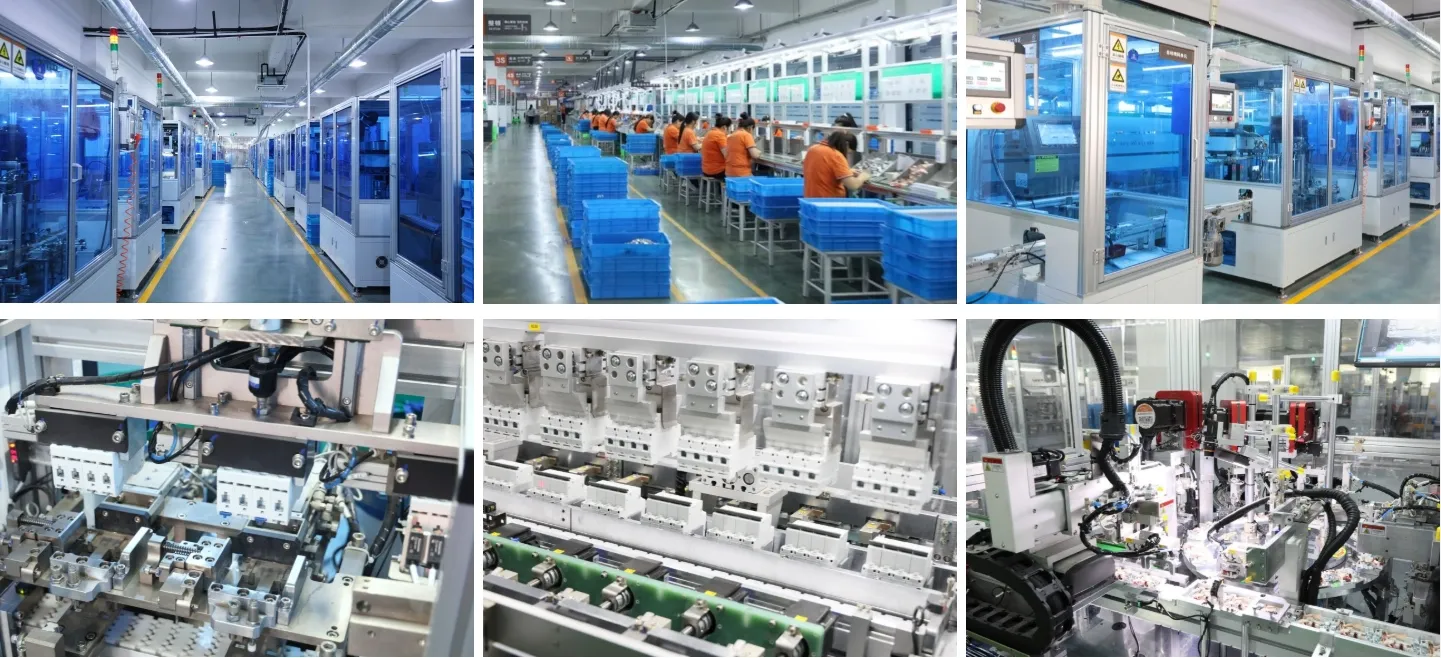

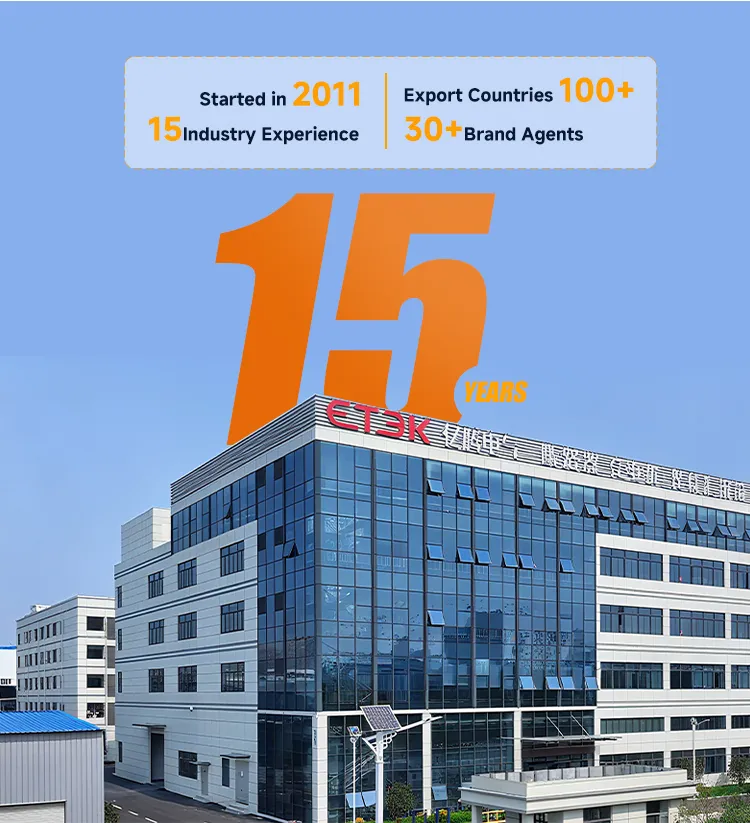

Somos especializados na fabricação de aparelhos elétricos de baixa tensão. Atualmente, nossa fábrica de produção abrange uma área de 10,000 metros quadrados, com uma produção anual superior a 8 milhões de pólos de MCBs.
Fundada em 2011, trazemos mais de 14 anos de experiência na indústria. Em 2018, conseguimos a automação em várias linhas de produção. No final de 2023, concluímos a construção de nossa nova base de fabricação localizada na Província de Anhui.

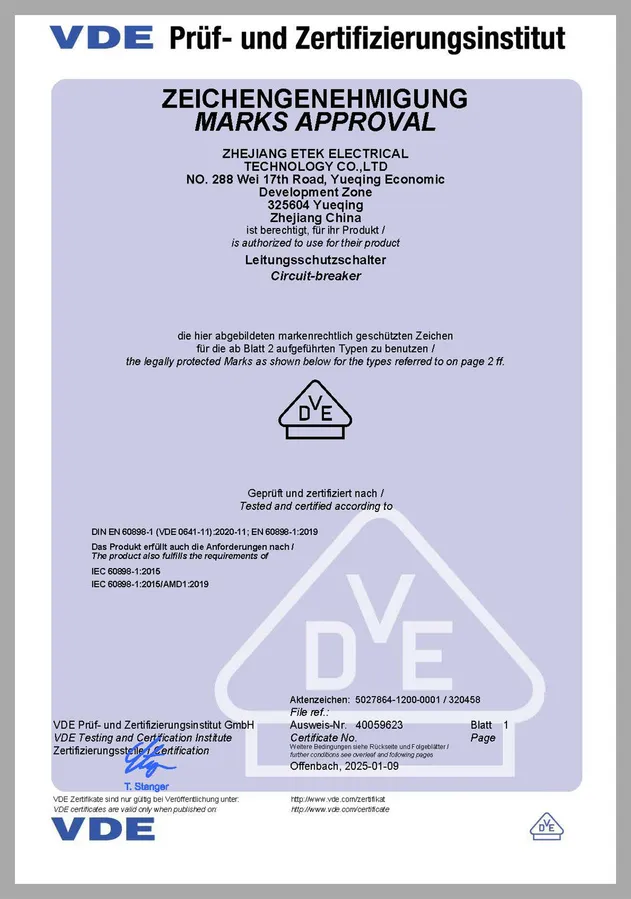

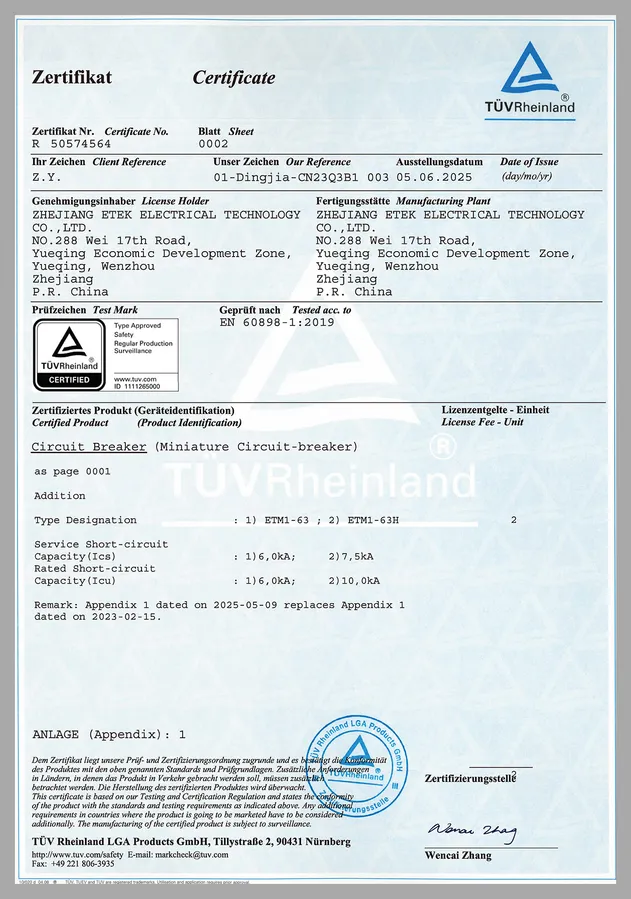

A nossa fábrica possui certificações ISO9001, ISO14001 e ISO45001, enquanto os nossos produtos estão certificados com CE, CB, TUV, UKCA, SEMKO, VDE, SAA, entre outros. Os nossos produtos são exportados para mais de 100 países e regiões, incluindo o Reino Unido, França, Austrália, Rússia, Ucrânia, Turquia e Brasil.
