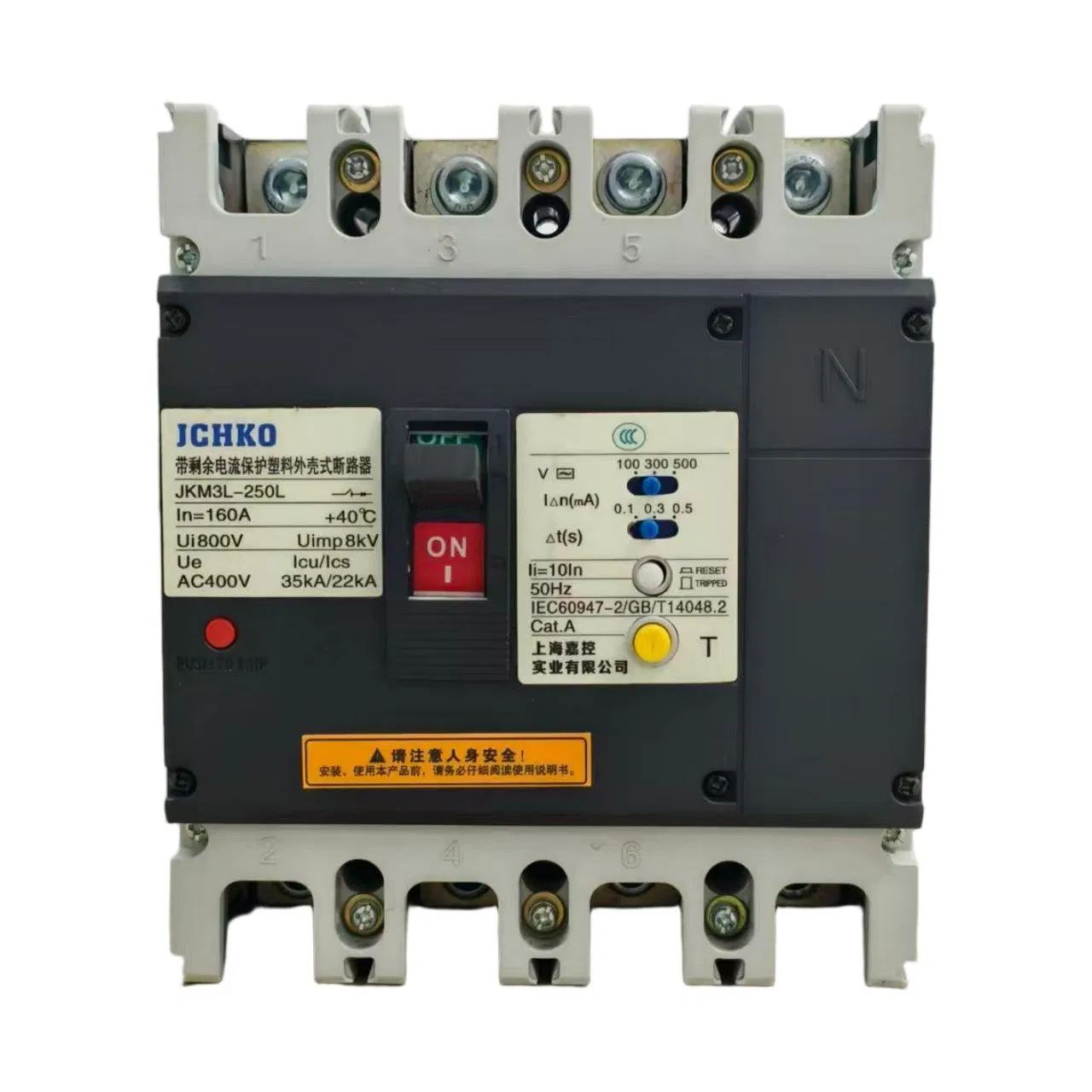

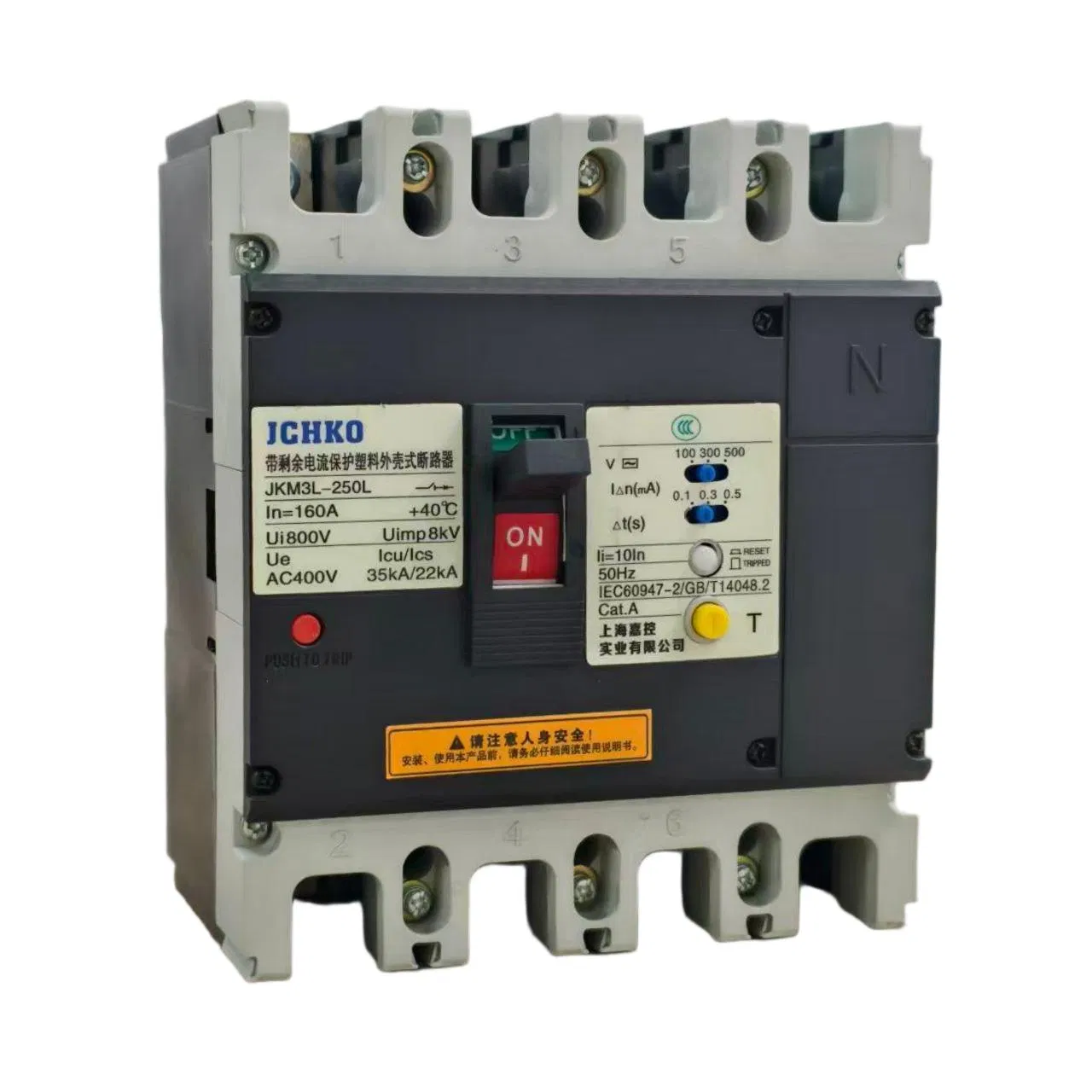

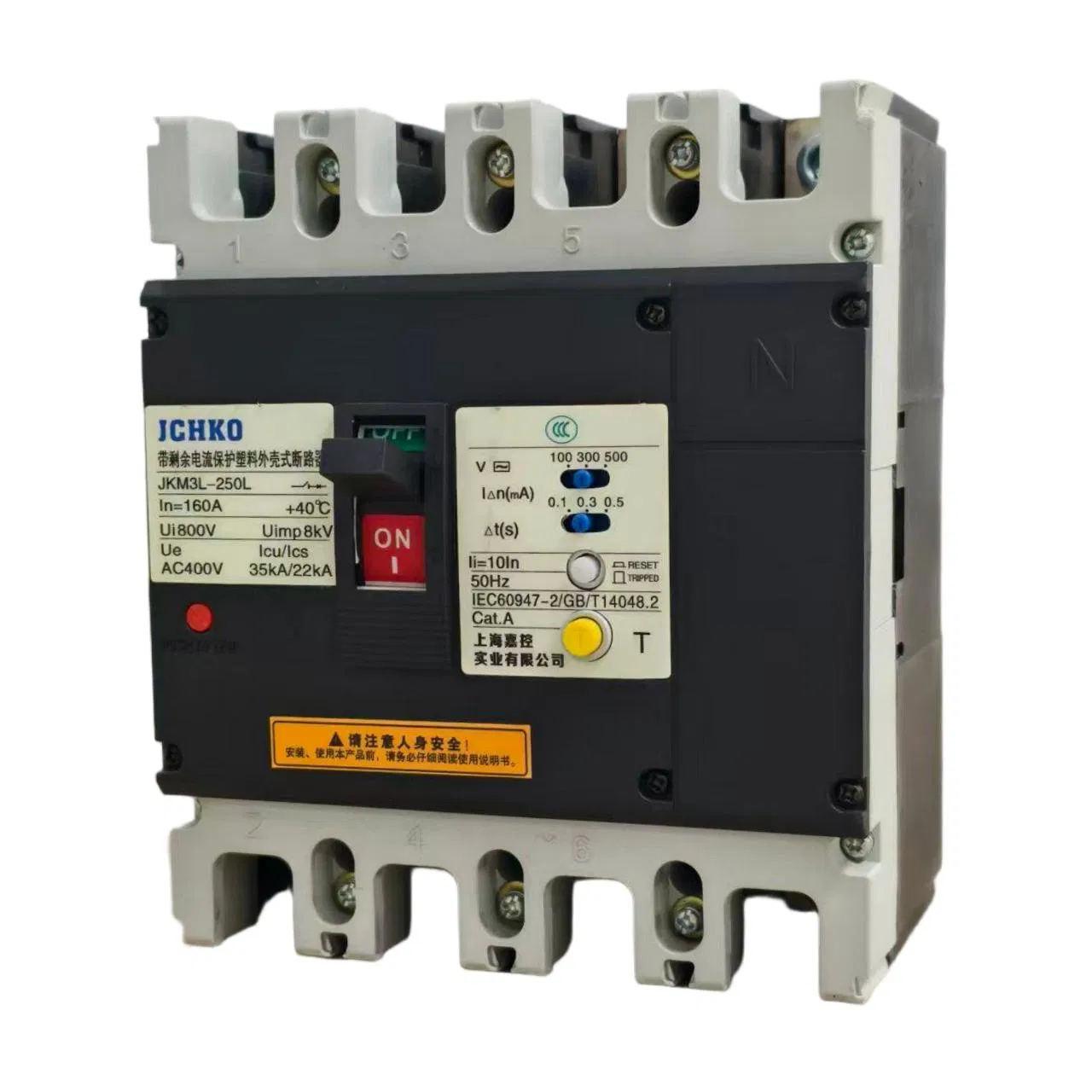

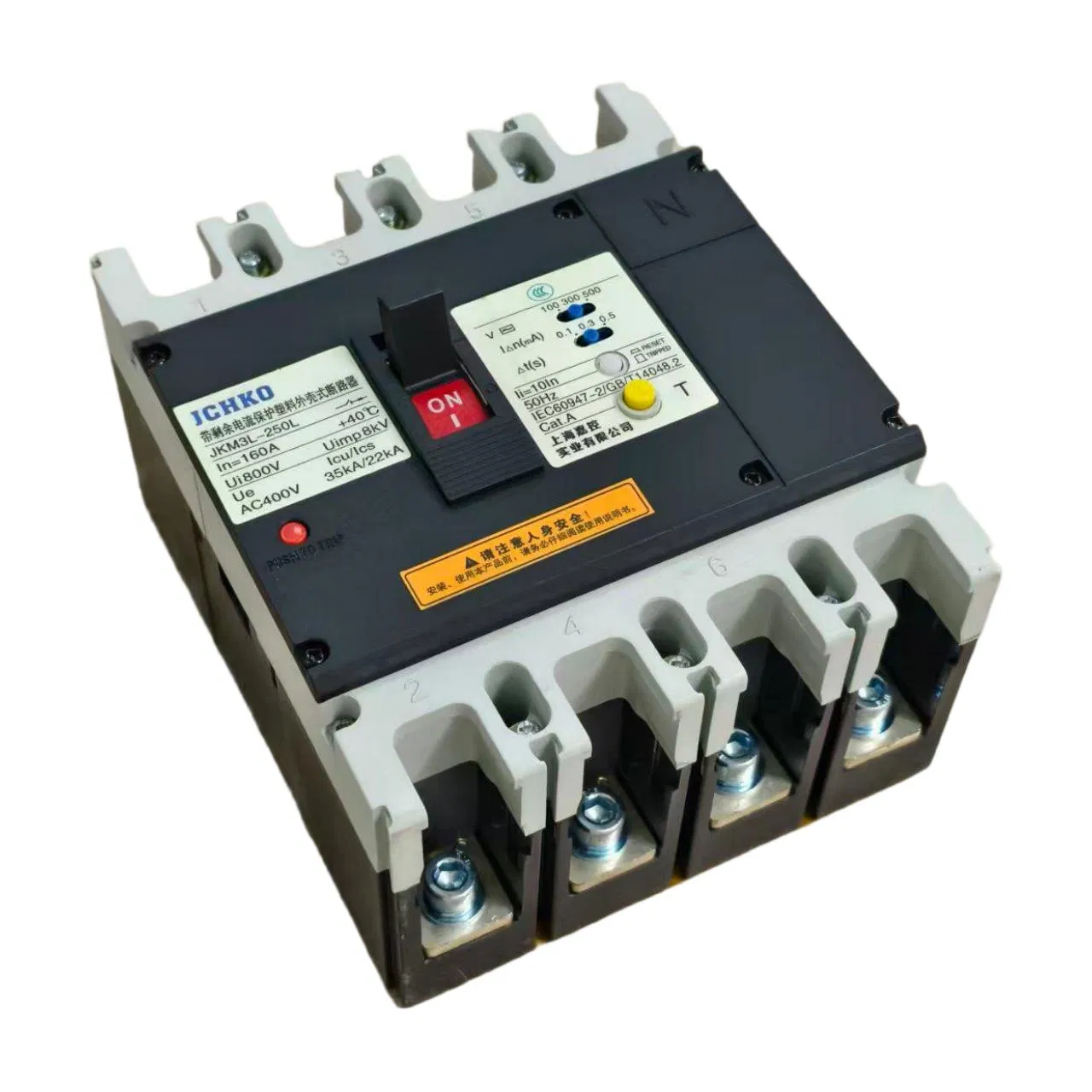

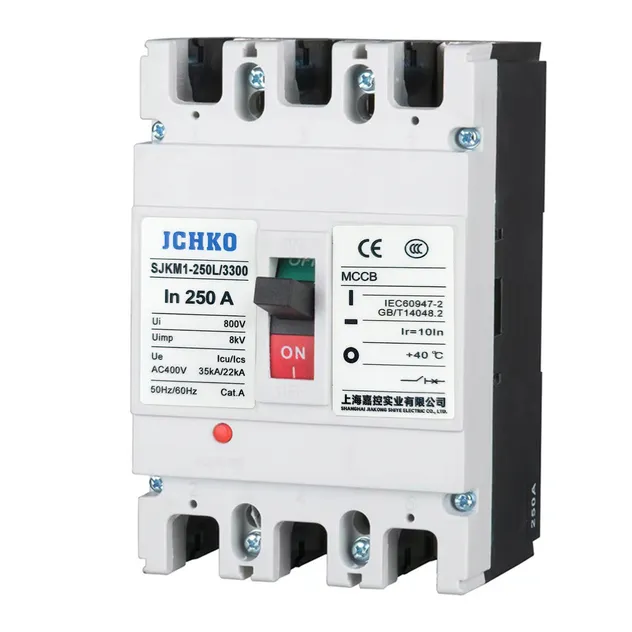

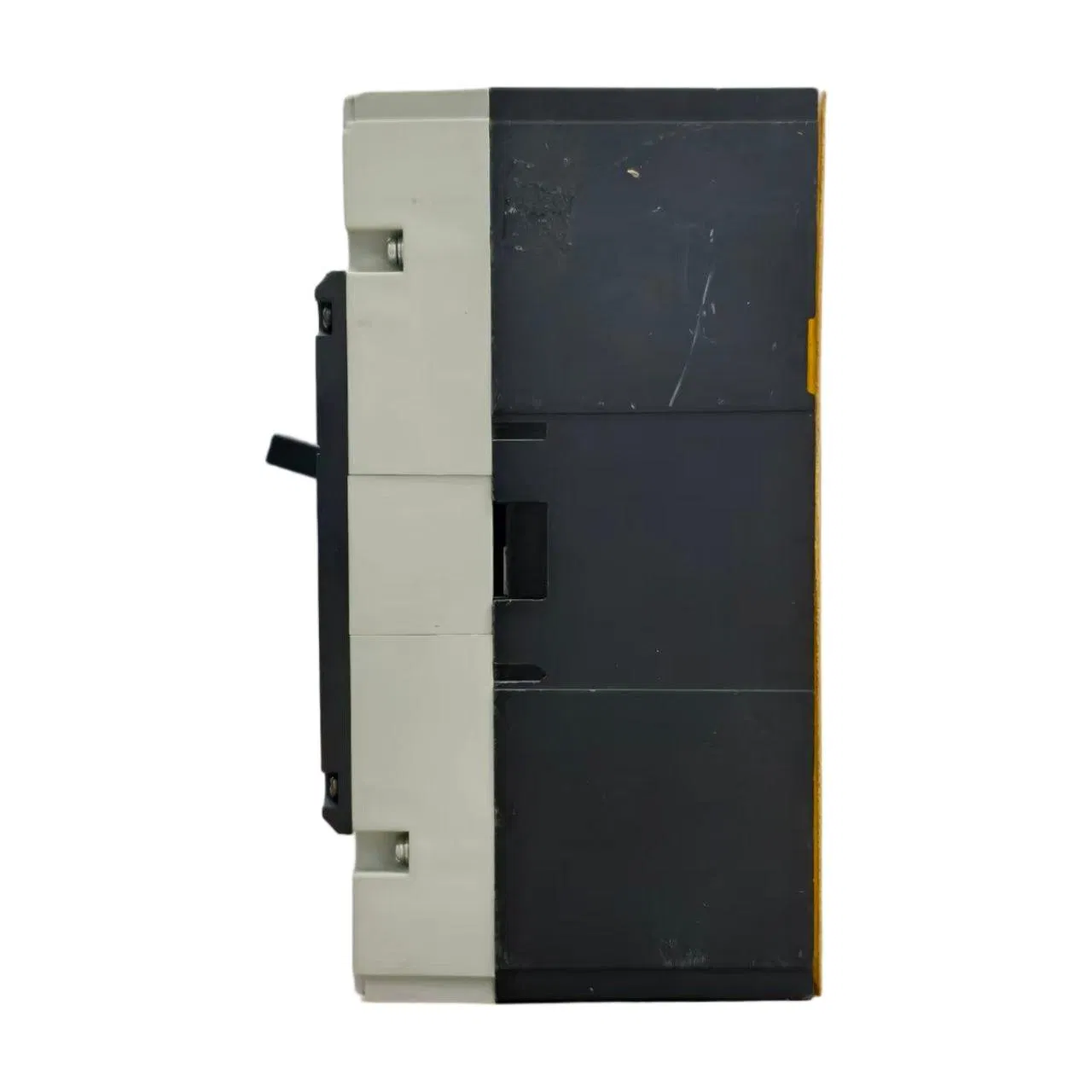

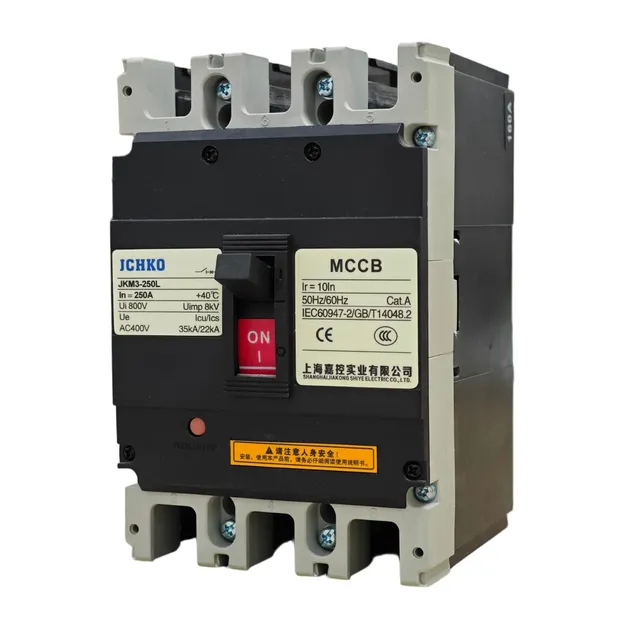

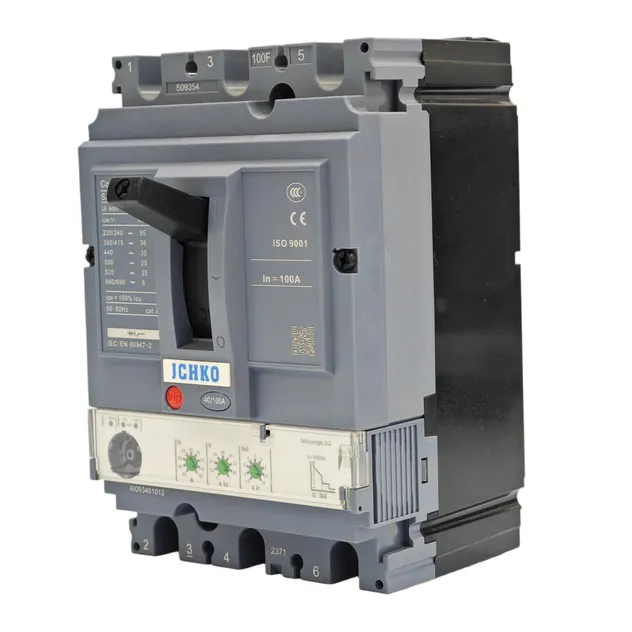

O disjuntor de fuga para terra da série SJKM3L foi concebido para sistemas de 230 V/415 V, 50 / 60 Hz AC, proporcionando uma protecção avançada contra falhas de terra. Com correntes nominais de 16 a 160 a e configurações de pólos 2P/3P/4P, dispõe de corrente residual ajustável de funcionamento de 30 mA a 500 mA (ajustável em 3 passos) e oferece modos de viagem sem atraso e com atraso de tempo. Em conformidade com as normas IEC60947-2, é adequado para distribuição e protecção do motor em aplicações industriais e comerciais.
Adequado para aplicações de distribuição de energia no interior a altitudes até 2000 m e temperaturas ambiente entre -5 ℃ e 40 ℃, suportando a instalação vertical e horizontal.

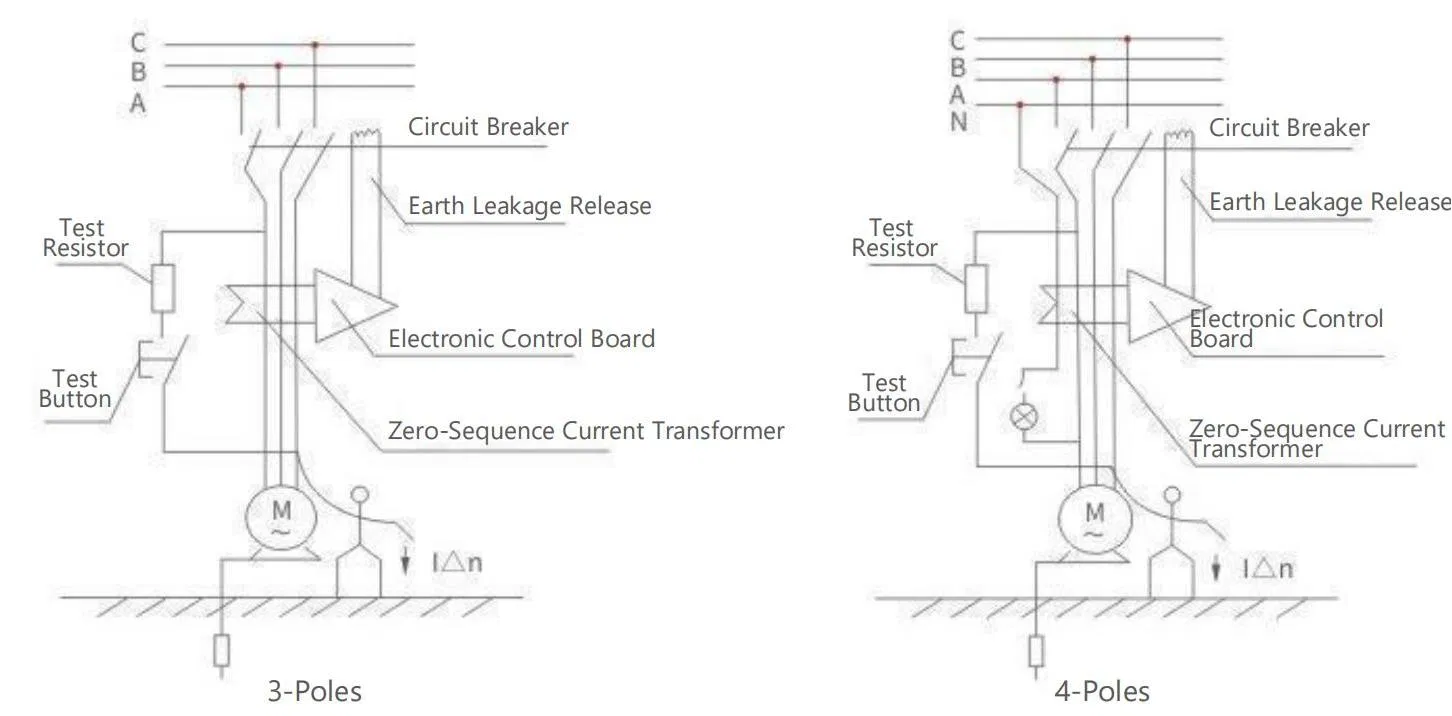

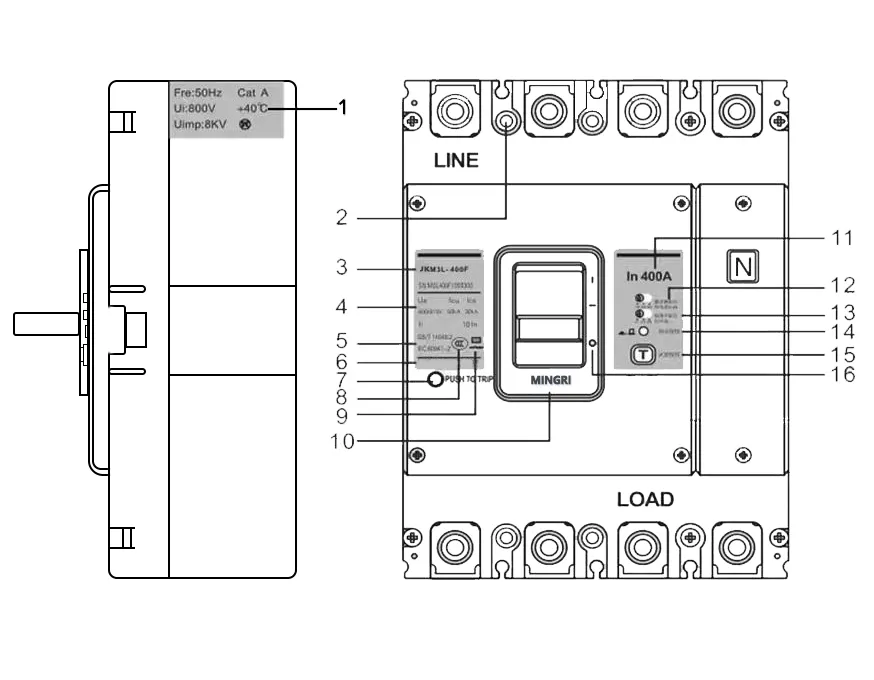

| Item | Parâmetro de Identificação do Disjuntor |
|---|---|
| 1 | Parâmetros técnicos |
| 2 | Orifícios de montagem |
| 3 | Modelo do produto |
| 4 | Capacidade de quebra |
| 5 | Normas de conformidade |
| 6 | Botão Trip (Viagem) |
| 7 | Marca de certificação |
| 8 | Disjuntor com função de isolamento |
| 9 | Corrente nominal |
| 10 | Corrente de funcionamento residual nominal |
| 11 | Tempo máximo de não funcionamento |
| 12 | Botão do indicador de fugas de terra |
| 13 | Botão de teste de fugas de terra |
| 14 | Fechar, Viagem, abrir |
| Modelo / Especificação | SJKM3L-125 | SJKM3L-160 | |||||
|---|---|---|---|---|---|---|---|
| Tensão nominal UE (V) | 230 (2P)/400/415 | 230 (2P)/400/415 | |||||
| Corrente nominal em (A) | 16/20/25/32/40/50/63/80/100/125 | 100/125/140/160 | |||||
| IU de tensão de isolamento nominal (V) | 800 | 800 | |||||
| Tensão de resistência nominal de impulso Uimp (kV) | 8 | 8 | |||||
| Número de polacos | 2 / 3 / 4 (A, B) | 2 / 3 / 4 (A, B) | |||||
| Corrente de funcionamento residual nominal IΔn mA | Tipo sem atraso | 30 mA, 100 mA, 300 mA | 30 mA, 100 mA, 300 mA | ||||
| Tipo alternativo | 100 mA, 300 mA, 500 mA | 100 mA, 300 mA, 500 mA | |||||
| Tipo de atraso | 100 mA, 300 mA, 500 mA | 100 mA, 300 mA, 500 mA | |||||
| Corrente residual nominal não operacional IΔno mA | 50% IΔn | 50% IΔn | |||||
| Tipo não atrasado: Tempo de disparo s | ≤ 0.1 | ≤ 0.1 | |||||
| Atraso fixo: tempo de não funcionamento s | 0.1/0.2/0.3/0.4/0.5/1 | 0.1/0.2/0.3/0.4/0.5/1 | |||||
| Capacidade de quebra Icu (415V) | C: 20 | S: 35 | F: 50 | C: 20 | S: 35 | F: 50 | |
| Resistência mecânica (com manutenção) | 40000 | 40000 | |||||
| Resistência elétrica a 400 V | 8000 | 8000 | |||||

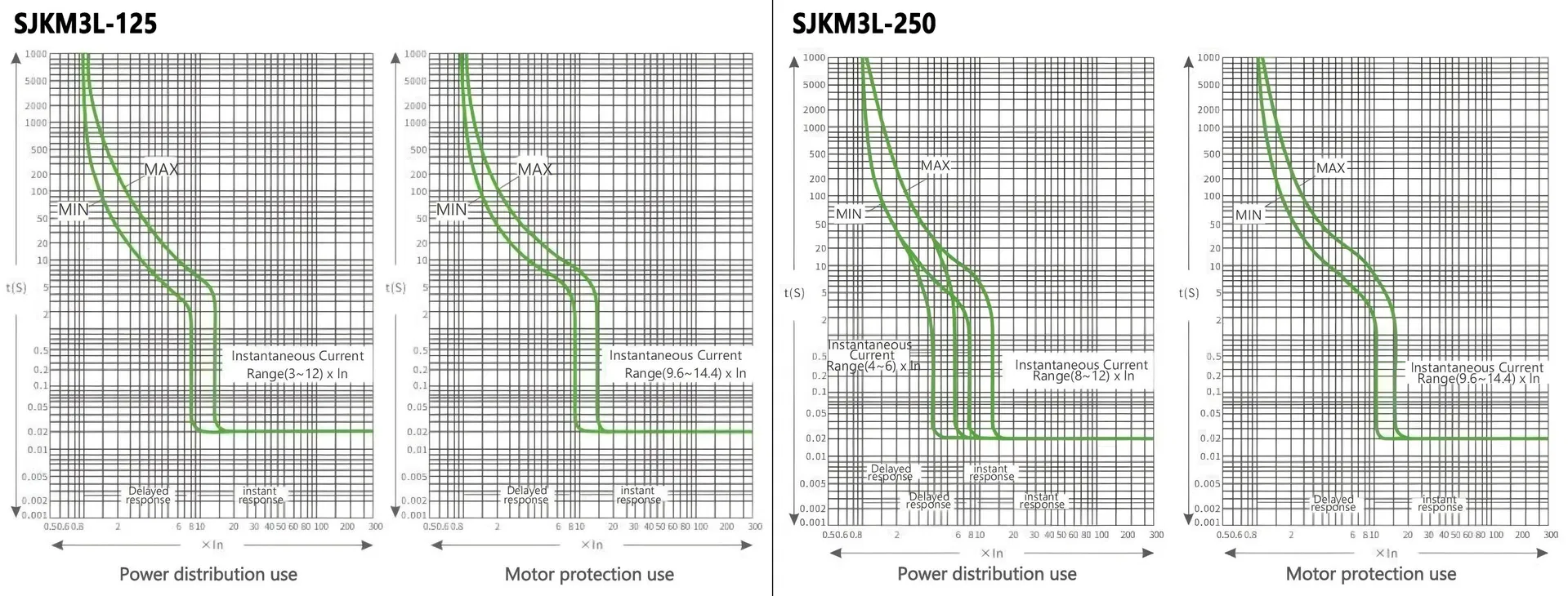

Diagrama esquerdo: Curva característica 125 (motor) | Diagrama direito: Curva característica 250 (motor)

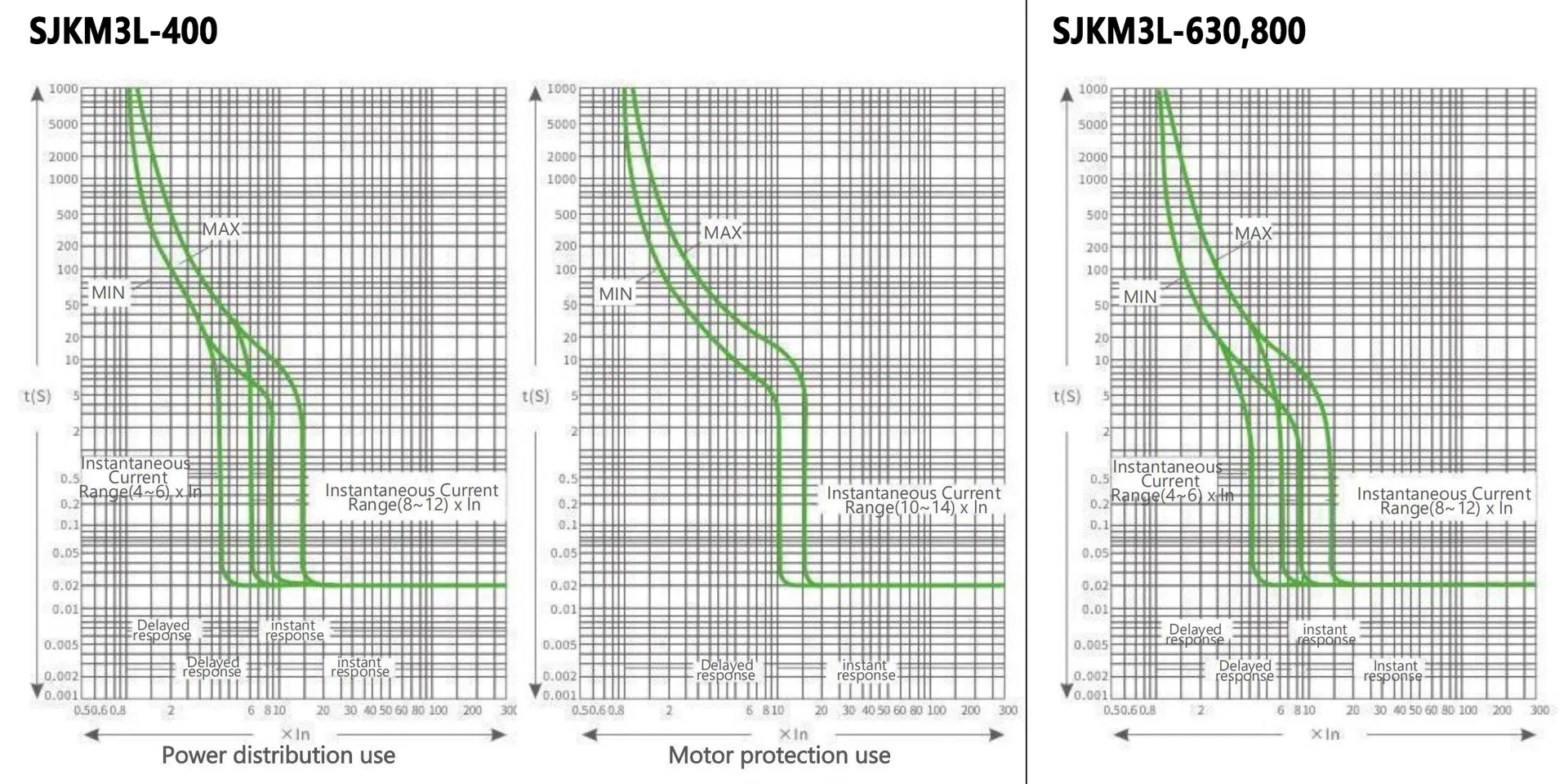

Diagrama esquerdo: Curva característica 400 (motor) | Diagrama direito: Curva característica 630, 800 (motor)
| Estrutura | Corrente (A) | Polos | A | A1 | B | B1 | C | D |
|---|---|---|---|---|---|---|---|---|
| Ligação frontal de encaixe | 125 | 3/4 | / | 30 | / | 110 | / | 5 |
| 160/250 | 3/4 | / | 35 | / | 150 | / | 5 | |
| Ligação traseira de encaixe | 125 | 3 / 4 | 94 / 124 | 60 / 90 | 40 | 67 | 90 | 5.5 |
| 160/250 | 3 / 4 | 110 / 145 | 70 / 105 | 45 | 74 | 100 | 6.5 | |
| 400 | 3 / 4 | 157 / 205 | 88 / 132 | 60 | 145 | 170 | 8.5 | |
| 630 | 3 / 4 | 212 / 282 | 140 / 210 | 62 | 143 | 185 | 11 |
| Método de Embalagem | Detalhes de Envio |
|---|---|
| Embalagem Padrão | Processo de embalagem robusto e otimizado em caixas de papelão reforçadas com proteção interna, garantindo a máxima segurança e proteção contra umidade para transporte marítimo e aéreo internacional. |
