1. Aplicação

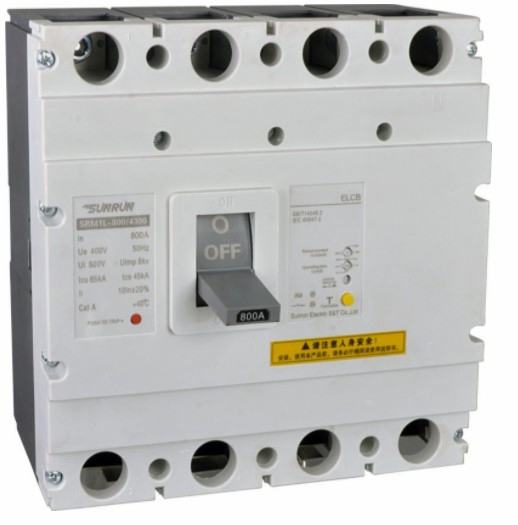

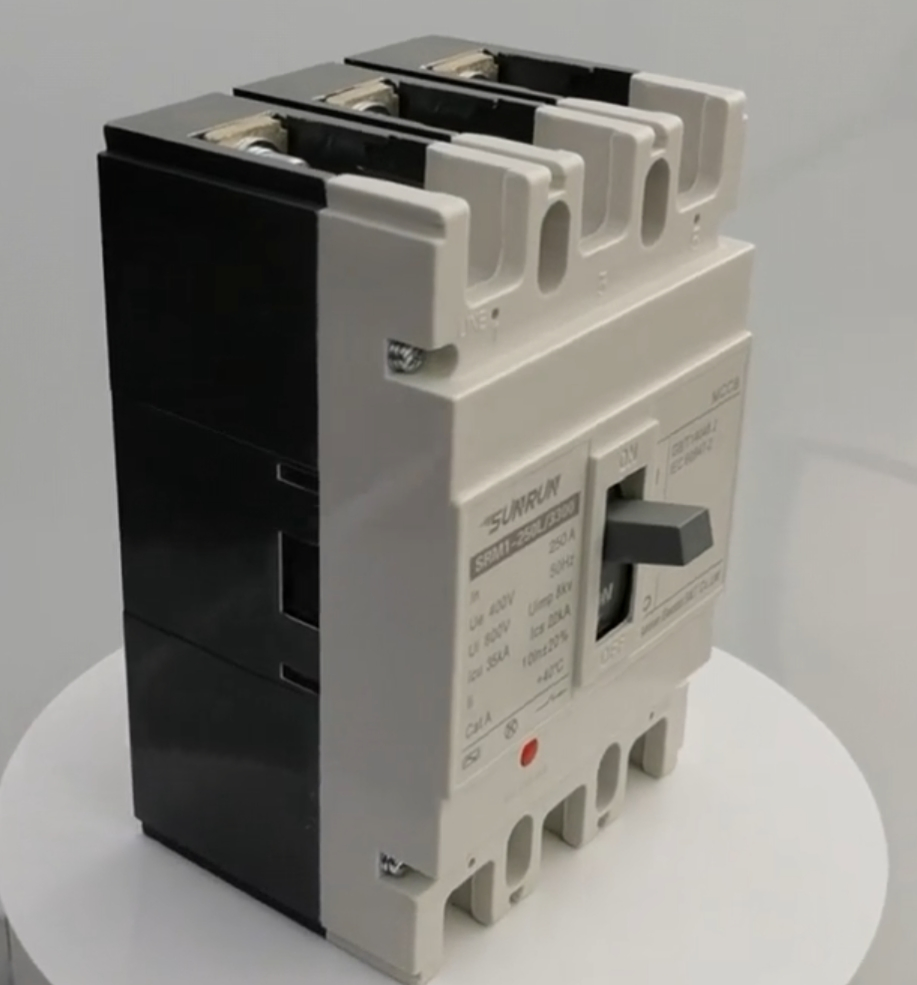

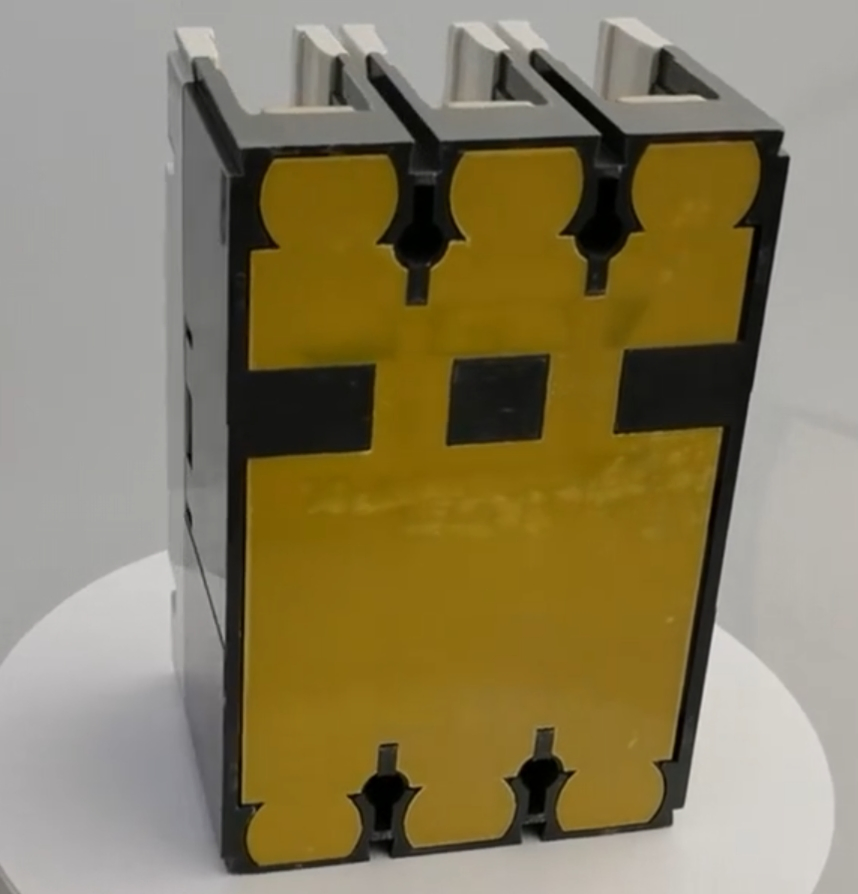

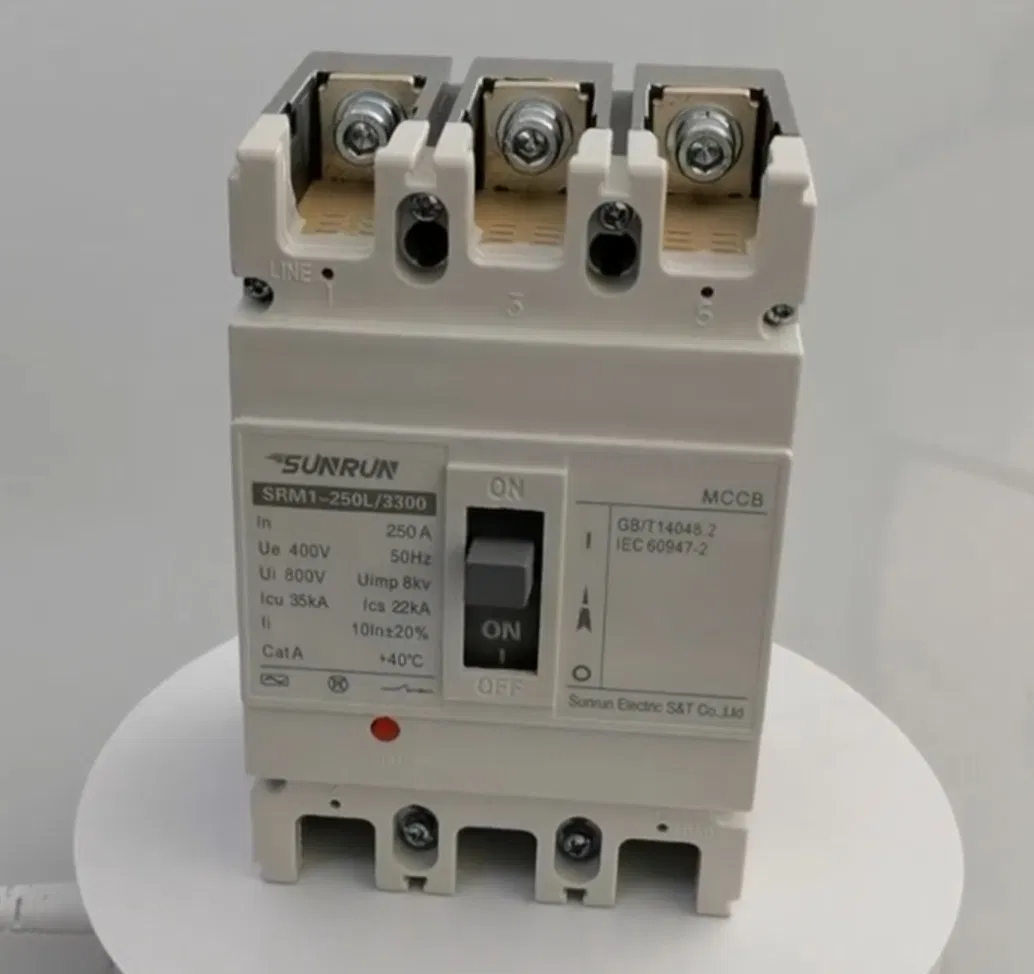

O disjuntor de fuga à terra da série M1L é um dos novos disjuntores de fuga à terra, que foram desenvolvidos utilizando tecnologia de fabrico e design avançado internacional. Adequado para uma linha de AC50Hz/60Hz, tensão nominal até 400V, corrente nominal de 16A a 630A. E é acionado como uma mudança pouco frequente de circuito ou arranque pouco frequente do motor. O disjuntor tem função de proteção contra sobrecarga, curto-circuito e subtensão, que pode proteger o circuito e o equipamento de energia contra danos, enquanto isso pode fornecer proteção a esses perigos de incêndio que causados por essa falha de aterramento de longa duração que não pode ser detectada pela proteção contra sobrecorrente.
A corrente de funcionamento residual nominal I △ n e o tempo máximo de travagem podem ser ajustados no local de acordo com as condições práticas.
O módulo de proteção contra fugas pode funcionar normalmente quando a tensão de fase é reduzida para 50 V. Tem o mesmo tamanho geral com os martelos demolidores da série AM1, que tornam a instalação mais substituível.
Os martelos demolidores são adequados para isolamento, sendo o seu símbolo:
| Digite | M1L-100 | M1L-225 | M1L-400 | M1L-630 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| INM da corrente da estrutura (A) | 100 | 225 | 400 | 630 | ||||||||
| Corrente nominal em (A) | (10) 16,20,25,32,40,50,63,80,100 | 100,125,160,180,200,225 | 225,250,315,350,400 | 400,500,630 | ||||||||
| Número do pólo | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | ||||
| IU de tensão de isolamento nominal (V) | - | AC800 | - | |||||||||
| Tensão de trabalho nominal UE (V) | - | CA 400 V. | - | |||||||||
| Impulso nominal com Uimp de tensão de suporte (V) | - | 8000 | - | |||||||||
| Distância de arco-sobre (mm) | - | > 50 | - | |||||||||
| Grau de capacidade de ruptura | M | H | - | M | H | - | M | - | M | - | ||
| Limitação da capacidade de travagem em curto-circuito lcu(ka) | AC400V | 50 | 85 | 50 | 50 | 85 | 50 | 65 | 65 | |||
| Capacidade de travagem de curto-circuito de assistência lcs (ka) | AC400V | 35 | 50 | 35 | 35 | 50 | 35 | 42 | 42 | |||
| Corrente de funcionamento residual nominal I △ n(mA) | Tipo sem atraso | - | 100/300/500 | - | ||||||||
| Tipo de atraso | - | 100/300/500 | 300/500/1000 | |||||||||
| Corrente residual nominal não operatíndicaI △ não (mA) | - | 1/2 I △ n | - | |||||||||
| Desempenho de funcionamento (tempo) | Eletrificado | 1500 | 1000 | 1000 | 1000 | |||||||
| Não eletrificado | 8500 | 7000 | 4000 | 4000 | ||||||||
Nota: De acordo com o número de pólos do produto, ele califica três e quatro pólos. O pólo neutro (N-Pole) dos produtos de quatro pólos tem quatro tipos:
- Tipo A: Pólo N sem unidade de libertação de corrente excessiva, foi sempre ligado, não fechando nem abrindo com os outros três pólos.
- Tipo B: Pólo N sem unidade de libertação de corrente excessiva, que fecha e abre com os outros três pólos.
- Tipo C: Pólo N fixo com unidade de libertação de corrente excessiva, que fecha e abre com os outros três pólos.
- Tipo D: Pólo N fixo com unidade de libertação de corrente excessiva, foi sempre ligado, não fechando nem abrindo com os outros três pólos.
1. A distância limite de ruptura e arco-sobre inclui a instalação horizontal e vertical.
2. Se o disjuntor de três pólos desta série estiver ligado a carga trifásica, a carga não pode ter linha neutra, caso contrário o disjuntor terá uma acção de avaria.
3. Se o disjuntor de três pólos desta série estiver ligado a uma carga de fase única, a linha de fase será ligada ao pólo esquerdo e a linha neutra está ligada ao pólo direito, o pólo intermédio é um cobertor.
A liberação térmica do disjuntor tem outra vez propriedade limite de tempo; a liberação eletromagnética é inst. Operação, propriedade desta, ver quadro 2 (para distribuição), quadro 3 (protecção do motor).
| Corrente nominal da libertação (A) | Libertação térmica (temperatura ambiente de 40 oC) | Corrente de funcionamento da libertação electromagnética (A) | |
|---|---|---|---|
| 1,05No tempo de não funcionamento (h) (estado frio) | 1,03No tempo de actuação (h) (estado quente) | ||
| 10 ≤ em ≤ 63 | 1 | 1 | 10 pol ± 20% |
| 63 ≤ em ≤ 125 | 2 | 2 | |
| 125 ≤ em ≤ 630 | 2 | 2 | 5No ± 20% 10 pol ± 20% |
| Corrente nominal de libertação | Libertação térmica (temperatura ambiente de 40 oC) | Corrente de funcionamento da libertação electromagnética (A) | |||
|---|---|---|---|---|---|
| 1,0No tempo de não funcionamento (h) (estado frio) | 1,20No tempo de actuação (h) (estado quente) | 1,50No tempo de funcionamento (estado térmico) | 7.2No tempo de funcionamento (estado frio) | ||
| 10 ≤ em ≤ 400 | 2 | 2 | 8 min | 6s < TP ≤ 20S | 12 pol. ± 20% |
4.1 características de operação do tipo sem atraso consulte a tabela 4 (I △ n ≤ 30mA deve ser Tipo sem atraso)
| Corrente nominal | I △ n | 2I △ n | 5I △ na | 10I △ n | |
|---|---|---|---|---|---|
| Tipo sem atraso | Max.breaking tempo(s) | 0.3 | 0.15 | 0.04 | 0.04 |
Nota: Ato i △ n ≤ 30mA disjuntor de fuga à terra, 0,25A pode em vez de 5I △ n de acordo com a, adotar 0,25A, então 10 I △ n é 0,5A.
4.2 características de operação do tipo de atraso consulte a tabela 5
Limitar o tempo não accionado do disjuntor de fuga à terra do tipo de atraso de acordo com 2l △ n, as características de funcionamento ver quadro 5
| Tempo(s) de atraso | Tempo(s) máx. De quebra a I △ n | Limitar o(s) tempo(s) não conduzido(s) a 2 i △ n | Tempo(s) máx. De quebra | Tempo(s) máx. De quebra a 5I △ n | Tempo(s) máx. De quebra a 10 i △ n |
|---|---|---|---|---|---|
| 0.1 | 0.4 | 0.06 | 0.2 | 0.15 | 0.15 |
| 0.2 | 0.5 | 0.06 | 0.2 | 0.15 | 0.15 |
| 0.3 | 0.6 | 0.1 | 0.4 | 0.3 | - |
| 0.4 | 0.7 | 0.2 | 0.5 | 0.4 | - |
| 0.5 | 0.8 | 0.3 | 0.6 | 0.5 | - |
| 0.6 | 0.9 | 0.4 | 0.7 | 0.6 | - |
| 0.7 | 1.0 | 0.5 | 0.8 | 0.7 | - |
5.1 os acessórios externos do disjuntor
Dispositivo de funcionamento accionado por motor
1) Esquema eléctrico do tipo CDM dispositivo de funcionamento electromagnético (montagem AM1L-100,225) consultar o desenho seguinte (esquema eléctrico dos acessórios exteriores do martelo demolidor na estrutura tracejada)
2) Esquema de cablagem do dispositivo de funcionamento a motor do tipo CD (montagem AM1L-400I630) consultar correias (esquema eléctrico dos acessórios externos do disjuntor na estrutura tracejada)
Descrição do código: SB1 SB2 suporte para botão de pressão. (Fornecido pelos próprios utilizadores) número "1""2""3" suporte para número de terminais de cablagem. Classificação de tensão: AC50Hz 230V 400V, DC 220V
Descrição do código: SB1 SB2 suporte para botão de pressão. (Fornecido pelos próprios utilizadores) "X" significa terminais de ligação de linha classificação de tensão: AC50Hz 230V 400V; DC220V
Dispositivo de operação com manípulo rotativo o mecanismo é utilizado em disjuntores de caixa moldada para operar o painel de saída. Painel de distribuição de energia e caixa de alimentação fora do painel, rodando o manípulo, e para garantir que a porta do painel não seria aberta quando o disjuntor estava ligado. O mecanismo de condução manual pode ser equipado com dois tipos de operação um é um puxador "modelquadrado", o outro é o manípulo redondo do modelo "B".
5.2 os acessórios internos do martelo
5.2.1 padrão de libertação e código de acessórios consulte a tabela seguinte
| Solte o código de acessórios e padrões | Nome \ tipo | M1L-100,225 | M1L-400 | M1L-630 |
|---|---|---|---|---|
| 200, 300 | Sem acessórios | 200: Libertação magnética (apenas protecção contra curto-circuito) 300: Libertação magnética térmica (protecção contra sobrecarga e curto-circuito) |
||
| 208, 308 | Contacto de alarme | Disponível | Disponível | Disponível |
| 210, 310 | Libertação de derivação | Disponível | Disponível | Disponível |
| 220, 320 | Contacto auxiliar | Disponível | Disponível | Disponível |
| 230, 330 | Libertação de subtensão | Disponível | Disponível | Disponível |
| 228, 328 | Contacto auxiliar, contacto de alarme | Disponível | Disponível | Disponível |
5.2.2 o parâmetro técnico e as funções dos acessórios
| Acessório | Tensão nominal de funcionamento (V) | |||
|---|---|---|---|---|
| AC50Hz | DC | |||
| Shunt solte-nos | 220 (230) | 380 (400) | 110 | 220 |
| Baixa tensão liberte-nos | 220 (230) | 380 (400) | - | - |
Contacto auxiliar e contacto de alarme: Contacto auxiliar é como algum contacto de alarme; o parâmetro técnico-cal consulte a tabela seguinte
| Corrente nominal de aquecimento (a) | Corrente nominal de funcionamento IE (A) | INM da estrutura adequada (A) | |
|---|---|---|---|
| AC380V | DC220 V. | ||
| 3 | 0.3 | 0.15 | 100, 225 |
| 3 | 0.4 | 0.15 | 400, 630 |
| Nome dos acessórios | Função | Esquema de ligação da cablagem |
|---|---|---|
| Contacto de alarme | Indicar o disjuntor em disparo | Consultar diagrama |
| Contacto auxiliar | Indicar o disjuntor na abertura ou fecho | Consultar diagrama |
| Libertação de derivação | A libertação do shunt deve fazer com que o disjuntor dispare de forma fiável quando a tensão operacional é de 70% a 110% da tensão nominal de controle | Consultar diagrama |
| Subtensão | Quando UE é 35%-70% da tensão de controle nominal, o subvoltacerte deve fazer o desligamento do britador. Quando é 85%-110% da tensão de controle nominal, o sob voltacero deve fazer o fechamento do britador. Em caso de UE menos de 35% da tensão de controle nominal deve evitar que o britador feche. | Consultar diagrama |
| Digite | Dimensões do contorno | Dimensões de instalação | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ligação do painel traseiro | Ligação do painel traseiro | Plug-in | ||||||||||||||||||||
| W | L | H | W1 | L1 | L2 | H1 | H2 | L3 | H3 | D | L4 | L5 | H4 | H5 | H6 | C | D | D1 | A | B | d | |
| MM1L-100M, H/3P | 92 | 150 | 92 | 60 | 200 | 200 | 132 | 110 | 28.5 | 90 | 93 | 168 | 92 | 50 | 64 | 76 | 60 | 56 | 6.5 | 30 | 129 | 4.5 |
| MM1L-100M, H/4P | 122 | 150 | 92 | 90 | 200 | 200 | 132 | 104 | 28.5 | 90 | 93 | 168 | 92 | 50 | 64 | 76 | 60 | 56 | 6.5 | 30 | 129 | 4.5 |
| M1L-225M, H/3P | 107 | 165 | 90 | 70 | 265 | 265 | 144 | 110 | 24 | 93 | 100 | 183 | 94 | 50 | 71.5 | 86.5 | 90 | 54 | 6.5 | 35 | 126 | 5.5 |
| M1L-225M, H/4P | 142 | 165 | 103 | 105 | 265 | 265 | 144 | 127 | 24 | 93 | 100 | 183 | 94 | 50 | 710.5 | 86.5 | 70 | 54 | 6.5 | 35 | 126 | 5.5 |
| M1L-400M, H/3P | 150 | 257 | 106.5 | 96 | 441 | 441 | 224 | 146.5 | 38 | 164 | 108.5 | 279 | - | 60 | 83.5 | 106.5 | 105 | 129 | 8.5 | 44 | 194 | 7 |
| M1L-400M, H/4P | 198 | 257 | 106.5 | 144 | 441 | 441 | 224 | 146.5 | 38 | 164 | 108.5 | 279 | - | 60 | 83.5 | 106.5 | 70 | 129 | 8.5 | 44 | 194 | 7 |
| MM1L-630M, H/3P | 210 | 280 | 115.5 | 145 | 480 | 480 | 243 | 155 | 45.3 | 158 | 84 | 296 | - | 61 | 97 | 148 | 140 | 143 | 10 | 70 | 243 | 7 |
| MM1L-630M, H/4P | 280 | 280 | 115.5 | 210 | 480 | 480 | 243 | 155 | 45.5 | 158 | 84 | 296 | - | 61 | 97 | 148 | 210 | 143 | 10 | 70 | 243 | 7 |
