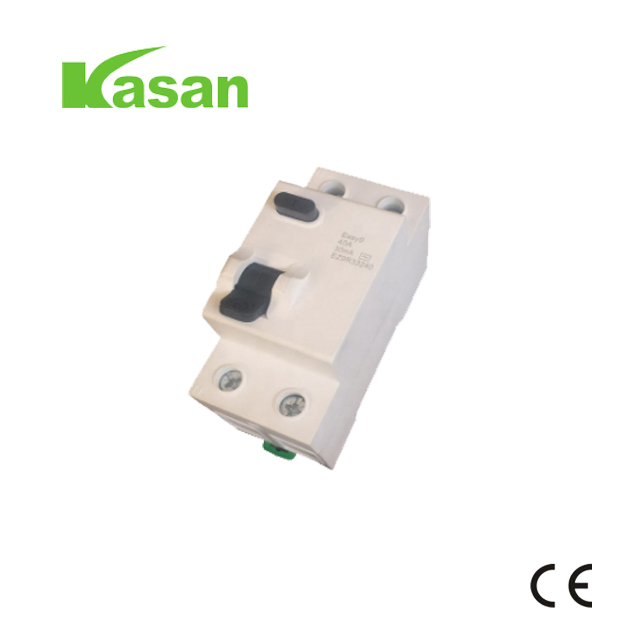

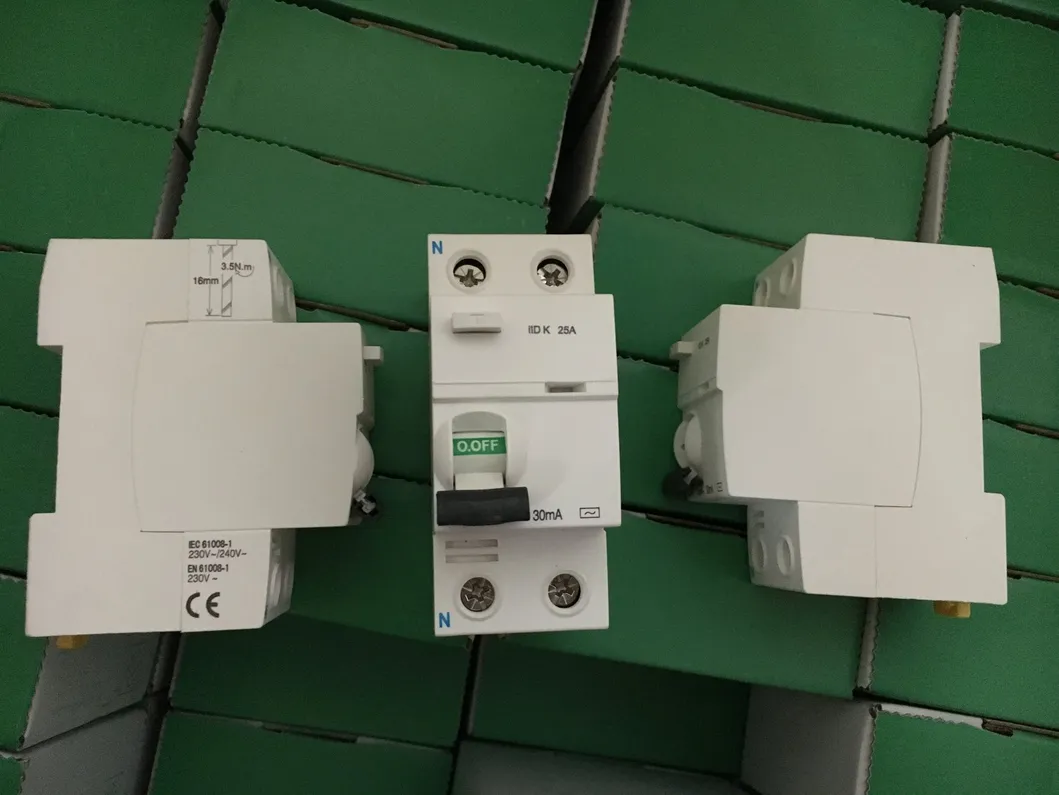

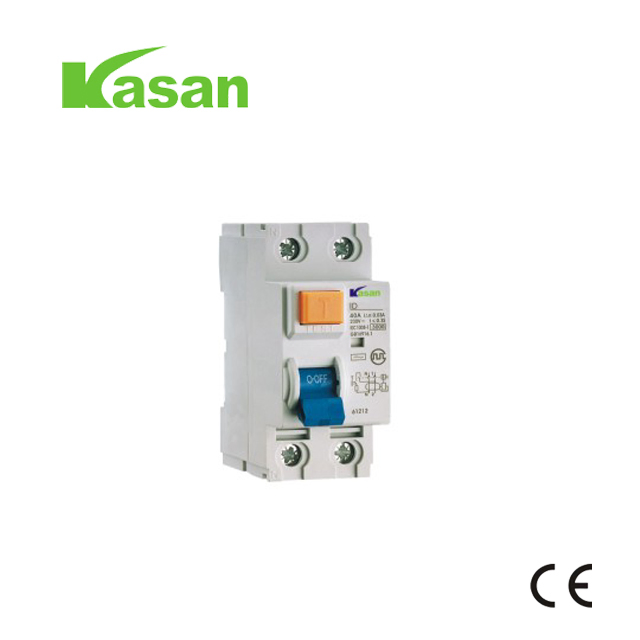

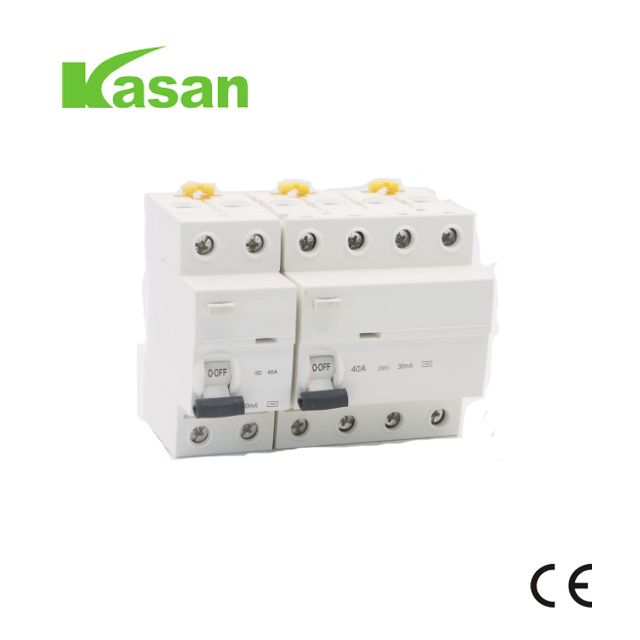

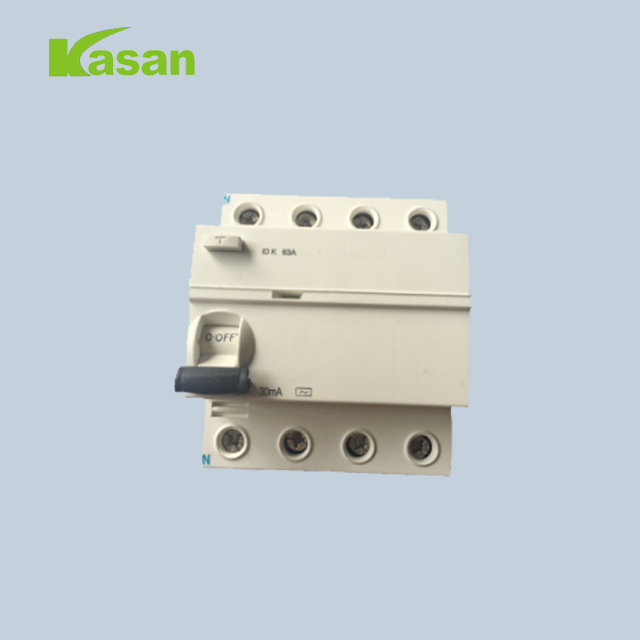

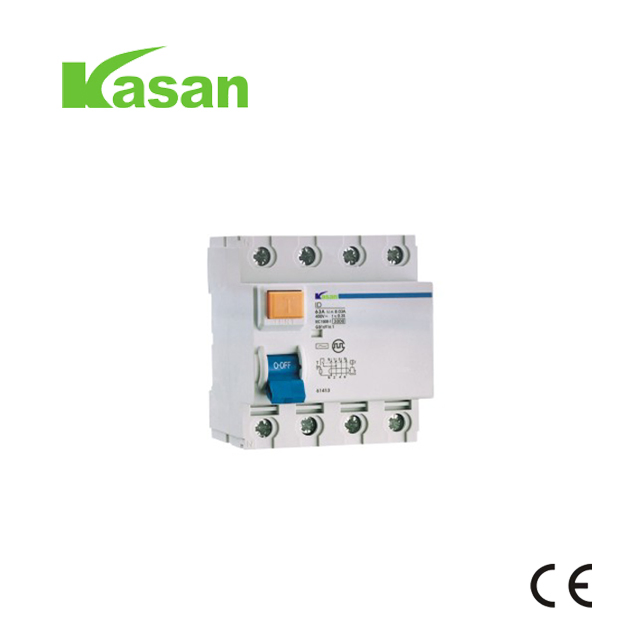

Novo tipo iIDK rccb para protecção contra o risco de incêndio devido a problema de massa onde a corrente de falha é insuficiente para causar excesso de corrente do dispositivo de protecção para operar.
Para proteção contra risco de choque de contactos indirectos com equipamentos que sofrem um live para o problema de massa.
Para proteção contra choque nos potencialmente perigosos de ambiente.
Como supplemntary proteção contra choque diretamente em contato com as peças ao vivo.

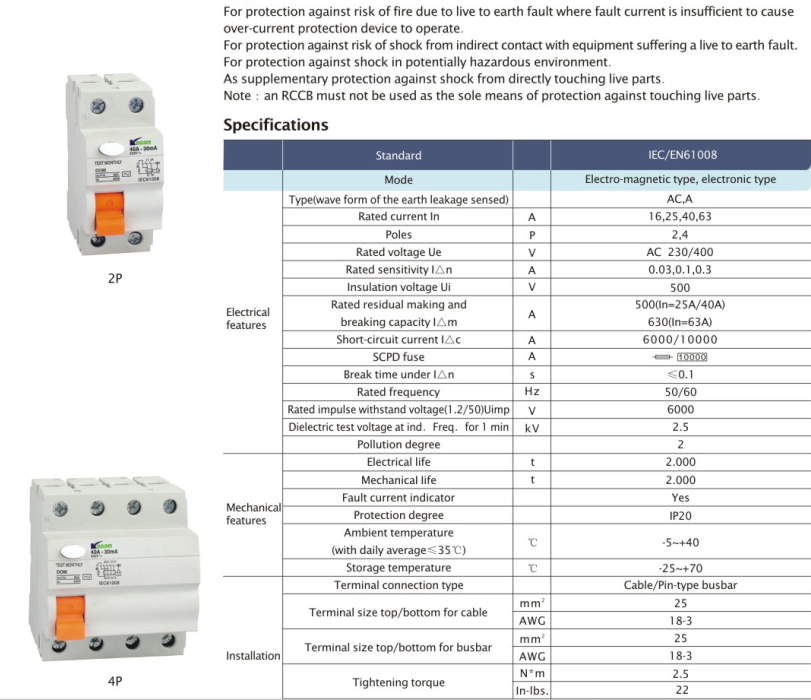

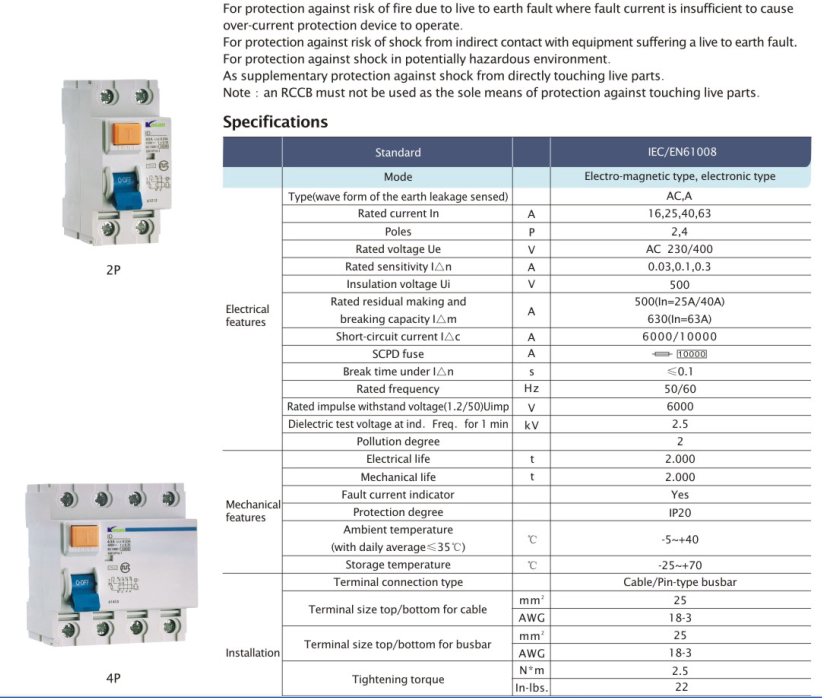

| O PARÂMETRO | RATING |
|---|---|
| Digite | Electro-magnético |
| Número de pólos | 2P 4P |
| Classificada como fazer e a capacidade de interrupção | 630A |
| Corrente nominal(en) | 25, 40, 63, 80, 100A |
| Tensão nominal(Un) | AC 2P: 230/240V 4P: 400/415V |
| Corrente residual nominal | 30 100 300 500mA |
| Residual nominal não funcionamento actual( Noi) | 0.5In |
| Funcionamento residual escopo atual | 0.5In~en |
| Corrente Residual tempo de ruptura | ≤ 0.3s |
| Corrente Residual características de viagem | A, AC |
| Ultimate curto-circuito capacidade de interrupção (Inc) | 6000A |
| Endurance | ≥ 4000 |
| Capacidade de ligação | ≤ 25 mm² |
| Terminal de ligação ao binário (máx. ) | 2.0Nm |
| Grau de proteção | IP20 |
| Standard | IEC/EN61008 |
1. O que é um RCCB e qual a sua principal função?
O RCCB (Disjuntor de Corrente Residual) é um dispositivo de segurança elétrica concebido para detetar correntes de fuga à terra. A sua principal função é proteger as pessoas contra choques elétricos por contactos indiretos e prevenir riscos de incêndio causados por falhas de isolamento.
2. Qual a diferença entre as sensibilidades de 30mA, 100mA e 300mA?
A sensibilidade indica o limite de corrente de fuga que aciona o disjuntor. A sensibilidade de 30mA destina-se à proteção pessoal direta contra choques. Sensibilidades mais altas, como 100mA, 300mA ou 500mA, destinam-se principalmente à proteção de equipamentos e prevenção de incêndios em instalações elétricas industriais ou comerciais.
3. O disjuntor RCCB pode ser usado como único meio de proteção?
Não. De acordo com as normas de segurança, o RCCB é um dispositivo de proteção complementar e não deve ser o único meio de proteção contra o contacto direto com partes ativas da instalação elétrica.
4. O que significa a capacidade de interrupção de curto-circuito (Inc) de 6000A?
A classificação de 6000A (Inc) representa a corrente máxima de curto-circuito que o disjuntor pode suportar com segurança em condições de falha sem sofrer danos estruturais destrutivos.
5. Qual é o tempo máximo de interrupção em caso de falha de corrente residual?
O tempo de ruptura para a corrente residual deste disjuntor é extremamente rápido, sendo inferior ou igual a 0.3 segundos (≤ 0.3s), garantindo um desligamento quase instantâneo do circuito elétrico em caso de anomalia.
6. Qual é o grau de proteção IP20 deste dispositivo?
O grau de proteção IP20 indica que o dispositivo é protegido contra a intrusão de objetos sólidos com diâmetro superior a 12.5 mm (como dedos), mas não possui proteção contra a entrada de água ou humidade.
