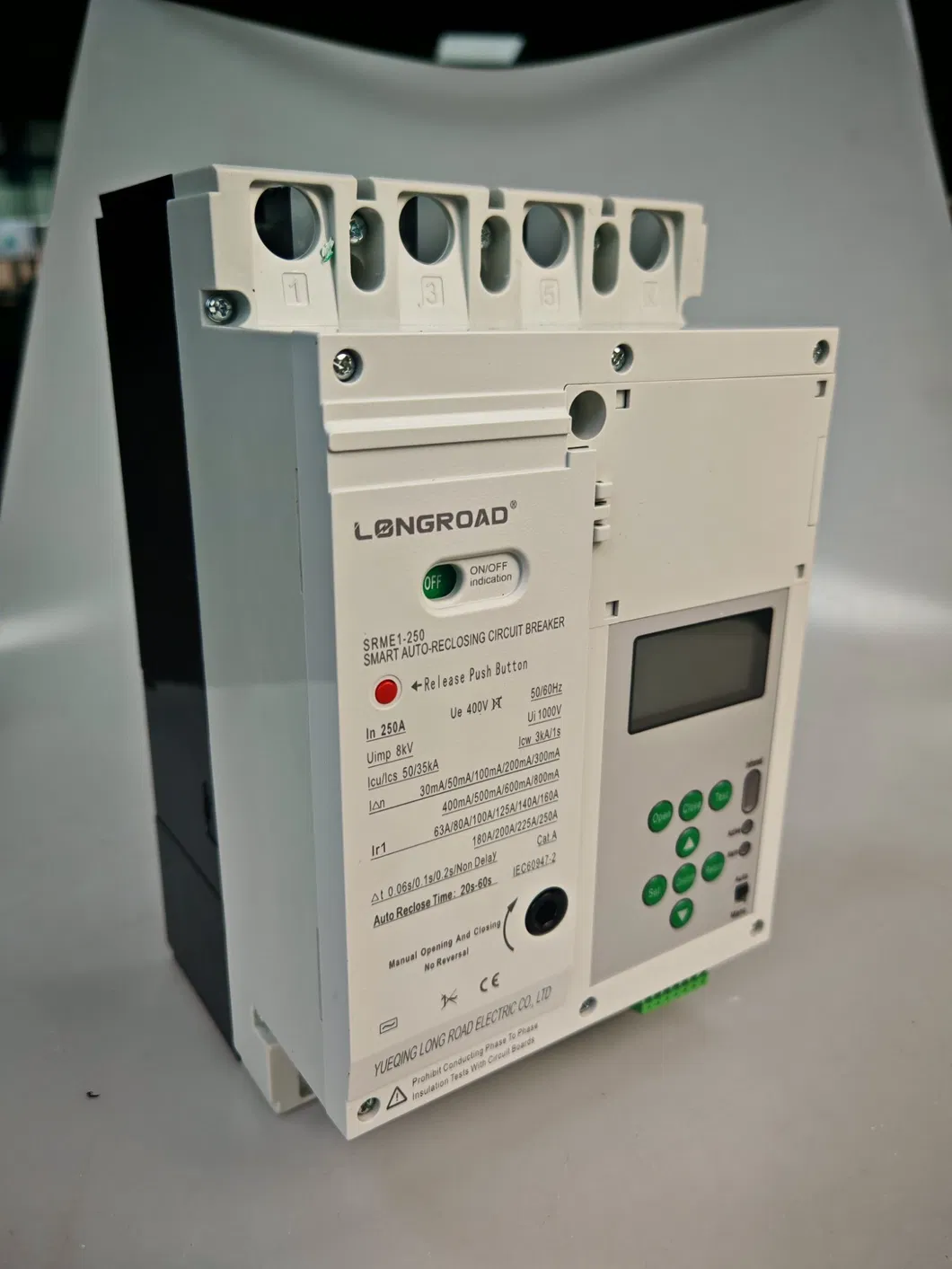

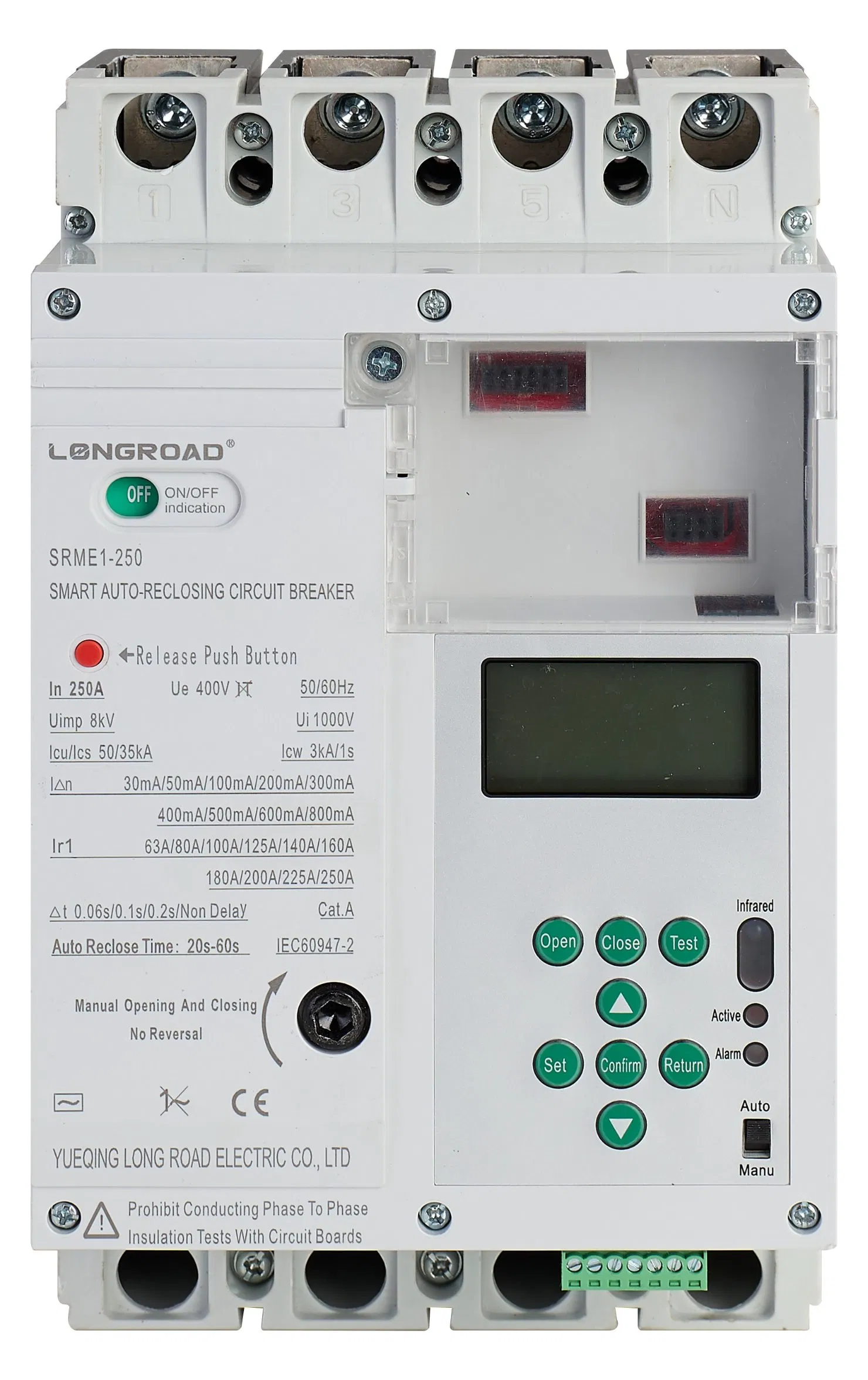

Disjuntor MCCB inteligente com RS485 proteção de medição de corrente residual de reabertura automática

1 / 5

Disjuntor MCCB inteligente com RS485 proteção de medição de corrente residual de reabertura automática

Ainda está decidindo? Pegue amostras de $ !

Solicitar Amostra

Enviar consulta

Descrição do produto

Informação Básica

N ° de Modelo SRM1E

Velocidade Disjuntor de Alta Velocidade

Meio de Extinção de Arco Ar

Instalação Fixado

Estrutura MCCB

Número Pólos 4

Tipo Disjuntor de circuito

Função Circuito convencional, Proteção de Sobrecorrente, OVP, RCCB, protecção de subtensão

Certificação ISO9001-2000, CE, CB, CCC

Modelo Srm1e

Número de Pólos 4p

Valor Atual 250A

Corrente Nominal 80, 100, 125, 150, 250A

Pacote de Transporte 4 unidades/caixa de cartão

Especificação iec60947-2

Capacidade de Produção 30,000 unidades/mês

Descrição do Produto

A tensão de isolamento nominal do circuito operado por corrente residual em série do disjuntor é de 1000 V, o que é adequado para redes de distribuição de ligação direta (TT) de ponto neutro com quatro fios trifásicos e frequência de 50 Hz CA, com classificação de 400 V.

Este equipamento opera com tensão e corrente nominal de até 630A. É amplamente utilizado para fornecer proteção contra contato indireto, evitando o perigo de incêndio causado pela corrente de falha de ligação à terra devido a danos no isolamento do equipamento. Além disso, pode ser utilizado para distribuir energia elétrica de forma eficiente e proteger as linhas e equipamentos de alimentação contra sobrecargas, curtos-circuitos, sobretensão, falha de ligação à terra monofásica por subtensão e outras avarias operacionais.

Os produtos cumprem estritamente as seguintes normas de segurança e qualidade: Aparelhagem de baixa tensão e engrenagem de controlo - Parte 2: Disjuntor (IEC60947-2).

Principais Funções e Características

Microprocessador ARM de 32 bits de alto desempenho, utilizado para realizar o processamento de sinais e o controlo inteligente em tempo real.
O display LCD em chinês/inglês oferece uma interface homem-máquina amigável e operação simplificada.
Para a protecção contra corrente residual (fuga), a velocidade da corrente residual pode ser definida online, com função de perda de corrente, monitoramento e ajuste automático.
Equipado com atraso longo, atraso curto e protecção instantânea de três estágios por disparo electrónico independente da tensão de alimentação.
Alta capacidade de travagem garantindo a fiabilidade total da protecção contra curto-circuito da linha.
Sistemas integrados de protecção contra sobretensão, subtensão e perda de fase.
Apresentação contínua e em tempo real da corrente residual, da tensão de alimentação trifásica e da corrente de carga da linha.
Possibilidade de definir e modificar funções e parâmetros de protecção diretamente online.
Os tipos de viagem (corrente residual, bloqueio, sobrecarga, subtensão, sobretensão, perda de fase) podem ser identificados, apresentados, armazenados, consultados e eliminados.
Suporte a rede com função de comunicação remota, telemetria remota, controlo remoto e ajuste remoto.
Módulo de proteção contra raios conectável (opcional).
Função de comunicação por infravermelhos (opcional).

Parâmetros Técnicos Principais

Especificação / Modelo		SRM1E-125CY / SRM1E-125CS	SRM1E-250CY / SRM1E-250CS	SRM1E-400CY / SRM1E-400CS	SRM1E-630CY / SRM1E-630CS
Corrente nominal do grau de revestimento (A)		125	250	400	630
N.o de pólos		4P	4P	4P	4P
Tensão nominal de funcionamento UE (V)		CA 400 / 50 Hz
Tensão de isolamento nominal IU (V)		800		1000
Tensão de resistência nominal a impactos (V)		8000
Distância de intermitência (mm)		≤ 50		≤ 100
Capacidade de quebra de curto-circuito limite (kA)		50		65	85
Capacidade de travagem de curto-circuito ICS (kA)		35		42	65
Capacidade de curto-circuito residual nominal ligada/desligada I△m (kA)		12.5		16.25	21.25
Resistência nominal a curto prazo à corrente (kA)		1.5	3	5	8
Características de funcionamento de corrente residual		Tipo de CA
Corrente residual nominal de funcionamento I△n (mA)		50/100/200/300/400/500/600/800 Controlo automático MCU ou manual			100/200/300/400/500/600/800/1000 Monitorização automática MCU ou manual
Funcionalidades de tempo de funcionamento residual		Tipo atrasado / não atrasado
Limite de tempo de não condução (s)		0.06:2I△n
Tempo(s) de quebra		I△n ≤ 0.5; 2I△n ≤ 0.2; 5I△n ≤ 0.15
Tempo de refecho automático (s)		20 - 60
Desempenho operacional (vezes)	Alimentação	1500	1000	1000
	Não ligado	8500	7000	4000
	Total	10000	8000	5000
Funções de sobrecarga e curto-circuito		Proteção de três fases, eletronicamente ajustável
Valor de protecção contra sobretensão (V)		Valor de definição (250 ~ 300) ± 5%
Valor de protecção de subtensão (V)		Valor de definição (145 ~ 200) ± 5%
Tempo de atraso do controle de link (ms)		≤ 40 ms
Tempo de atraso de comunicação (ms)		≤ 200 ms

Descrição das Características de Protecção

4.1 Protecção de Sobrecarga de Atraso Longo

Atua quando a corrente de carga ultrapassa o limite seguro por um período de tempo prolongado, evitando o superaquecimento do condutor.

4.2 Protecção de Atraso de Curto-Circuito

Atua coordenando tempos de resposta específicos para isolar falhas de curto-circuito de forma seletiva no circuito.

4.3 Protecção Instantânea

Disparo imediato em caso de correntes de falha de curtíssima duração e alta intensidade, garantindo proteção total contra avarias graves.

4.4 Características contra Corrente Residual

Protege vidas e equipamentos contra fugas de corrente de terra acidentais.

4.5 Reperda Automática (Religamento)

Caso a corrente de fuga seja eliminada dentro de 5 segundos após a abertura, o disjuntor volta a operar normalmente. Se a falha persistir, o sistema bloqueia e exige religamento manual.

4.6 Protecção contra Sobretensão

Disparo automático se a tensão ultrapassar o valor limite ajustado (padrão de fábrica: 275V). Retorna ao funcionamento quando a tensão normaliza.

4.7 Protecção de Subtensão

Desliga o sistema quando a tensão da linha cai abaixo do valor configurado (padrão de fábrica: 145V), protegendo motores e equipamentos sensíveis.

4.8 Protecção contra Perda de Fase

Ativa o desligamento imediato se houver ausência de fase no terminal de alimentação da linha.

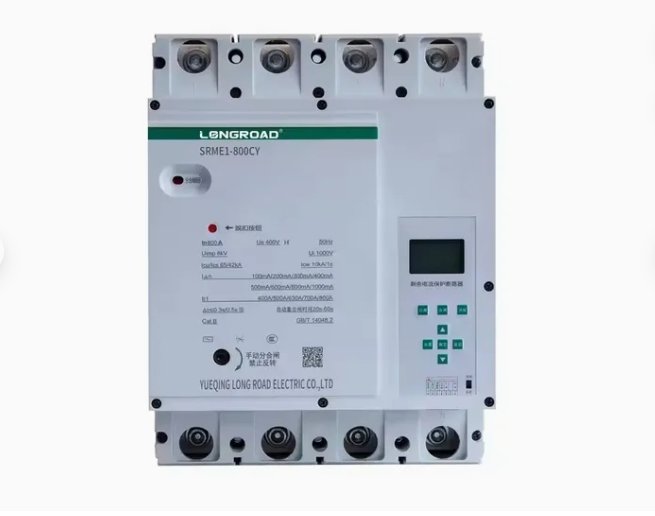

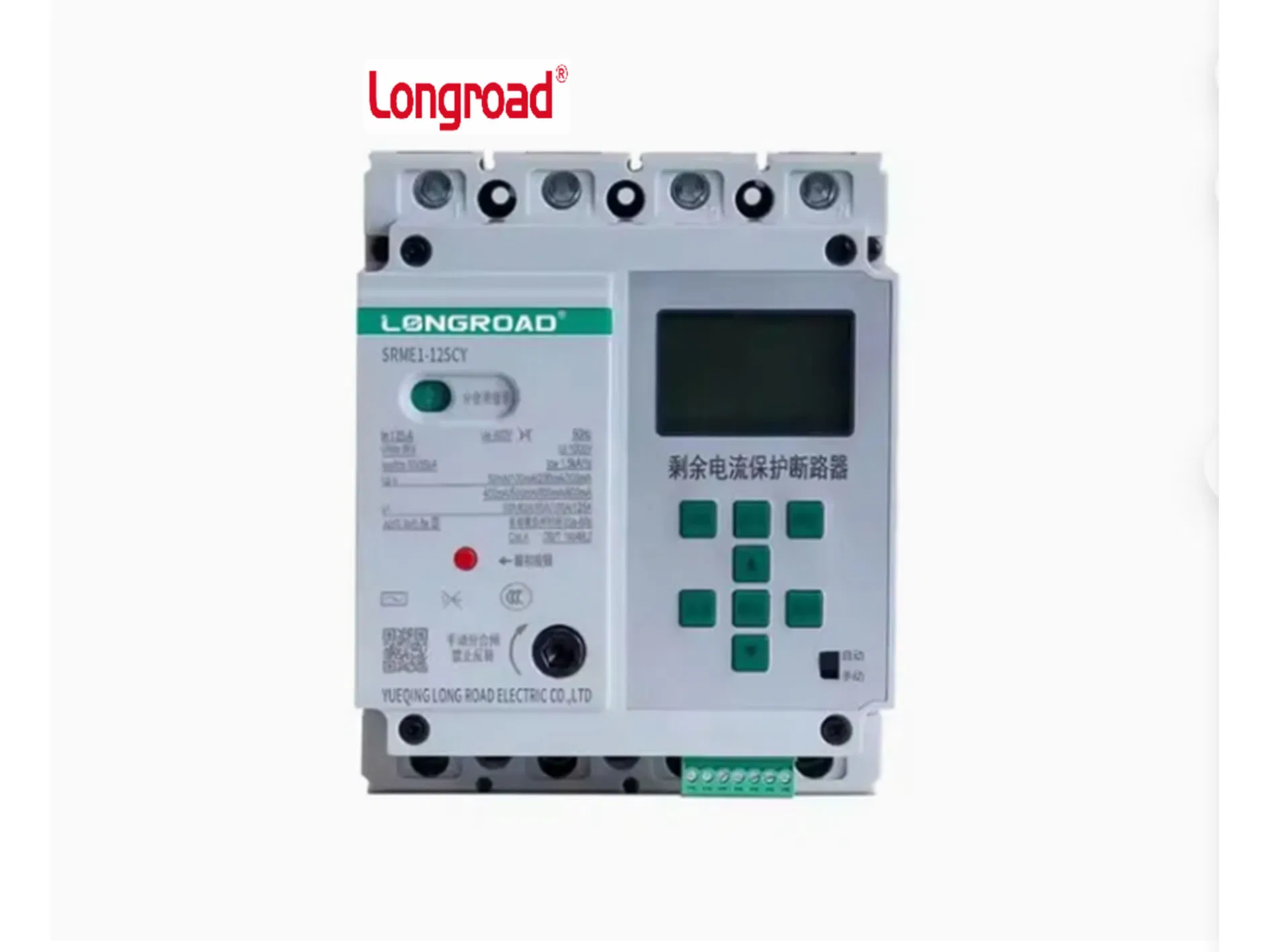

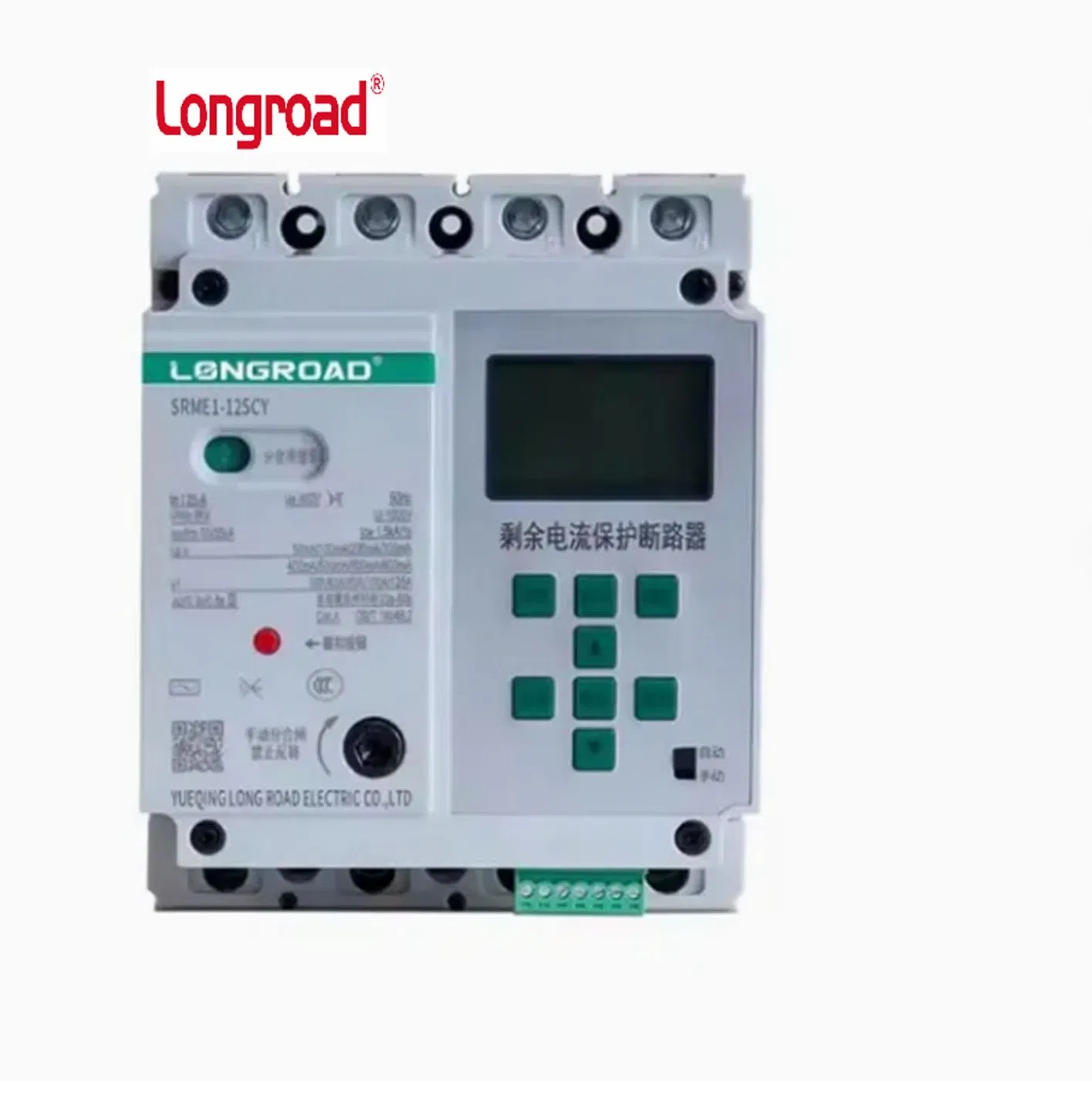

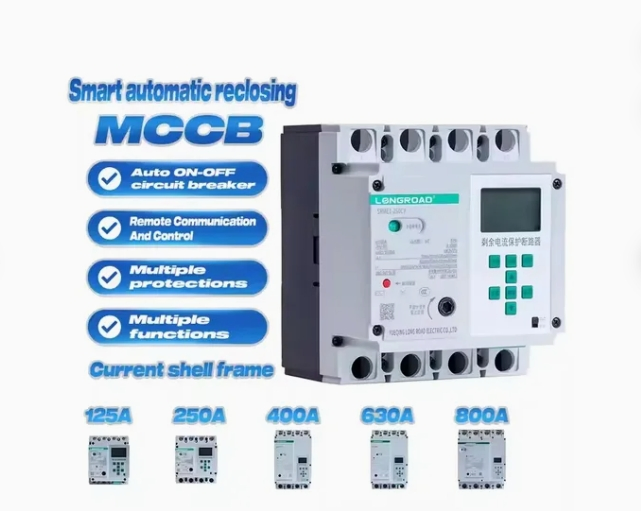

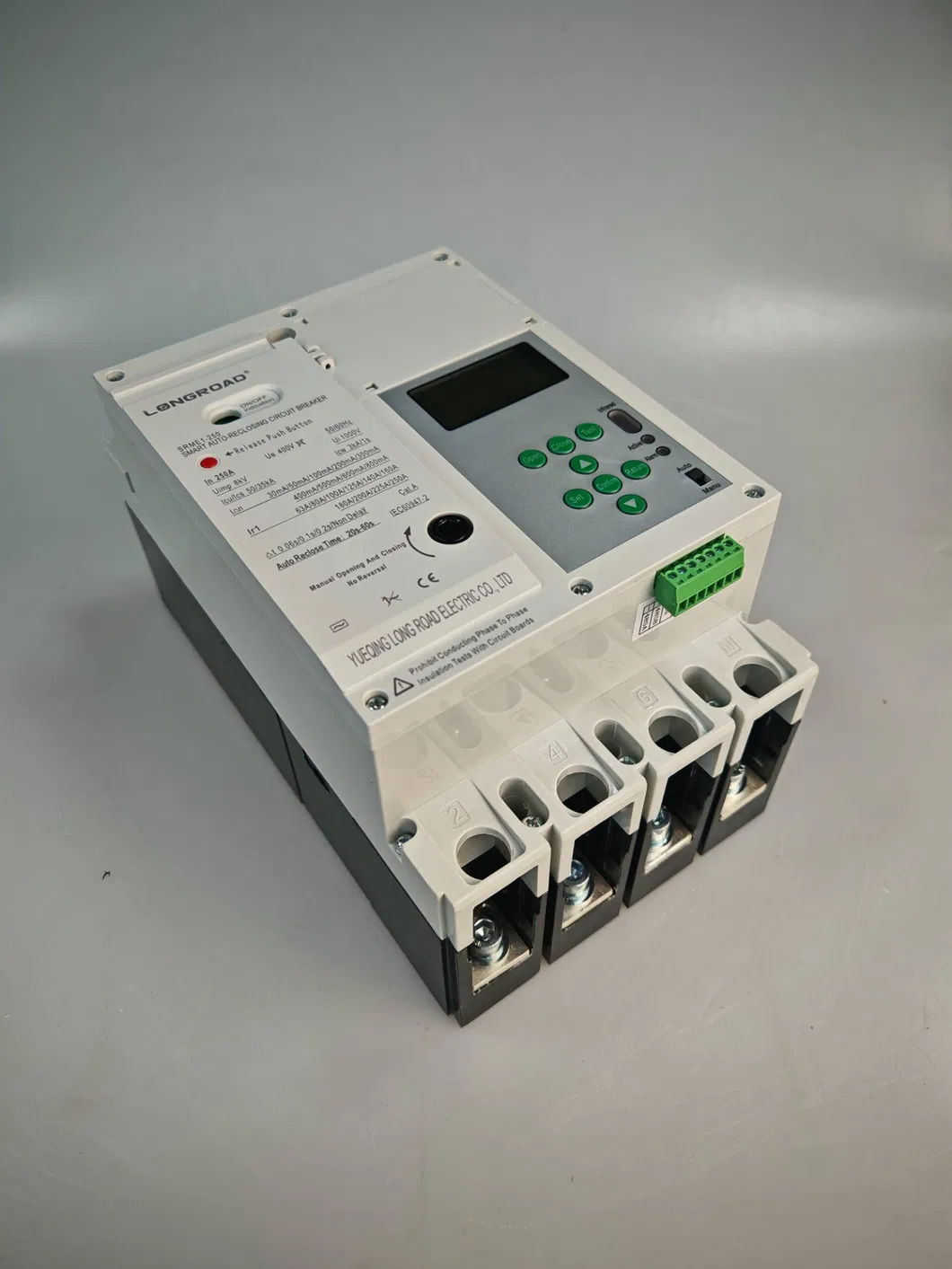

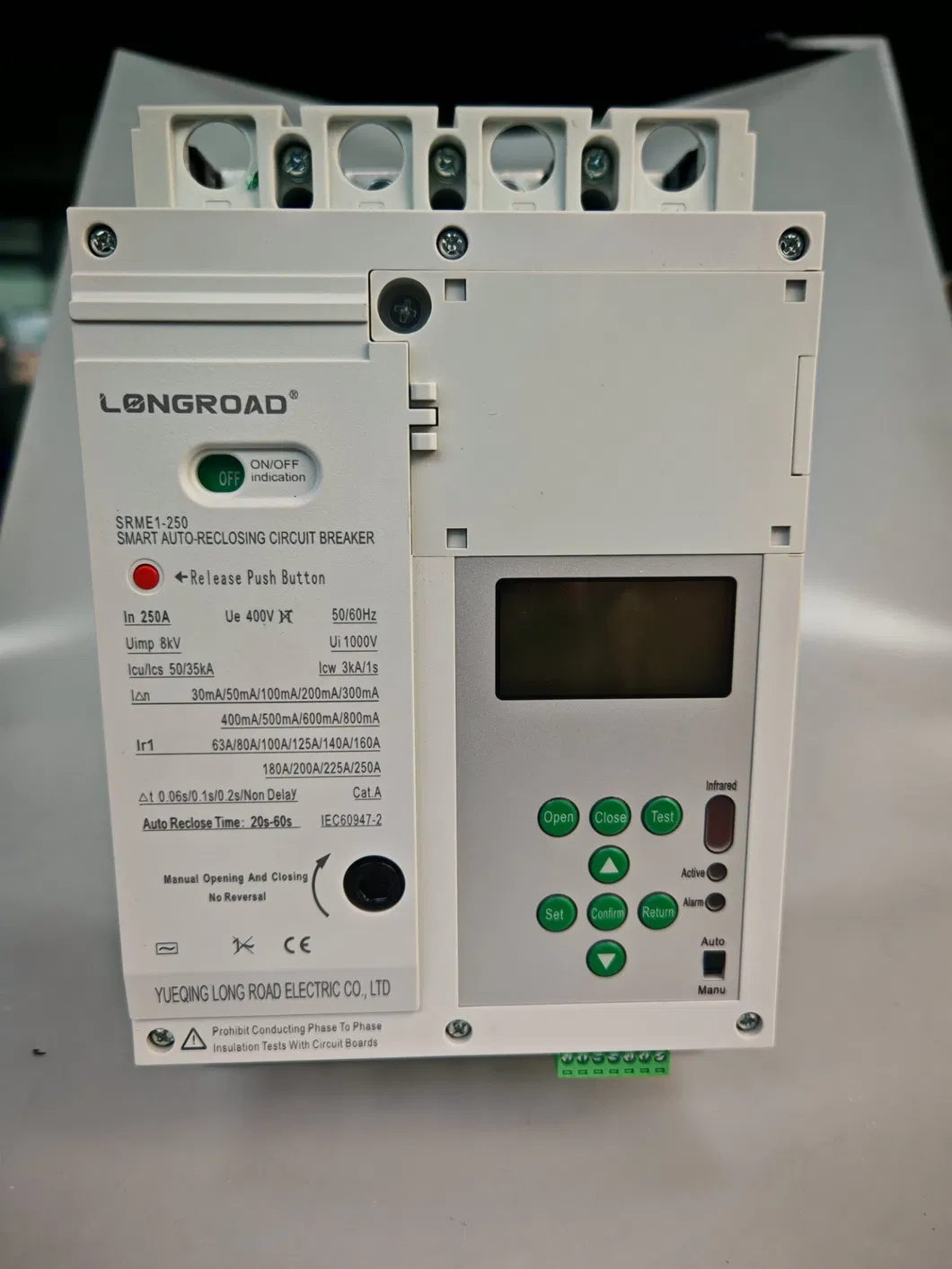

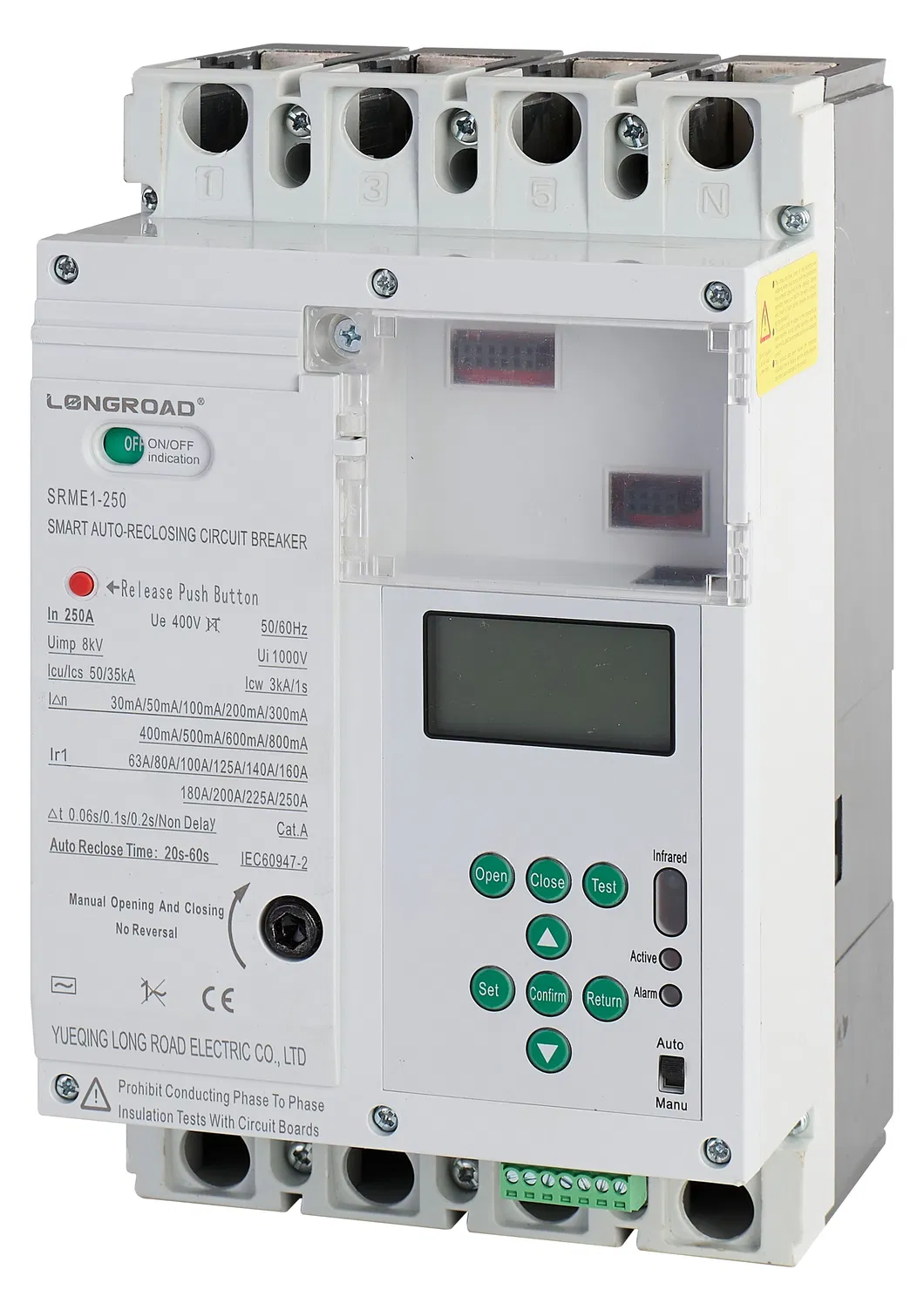

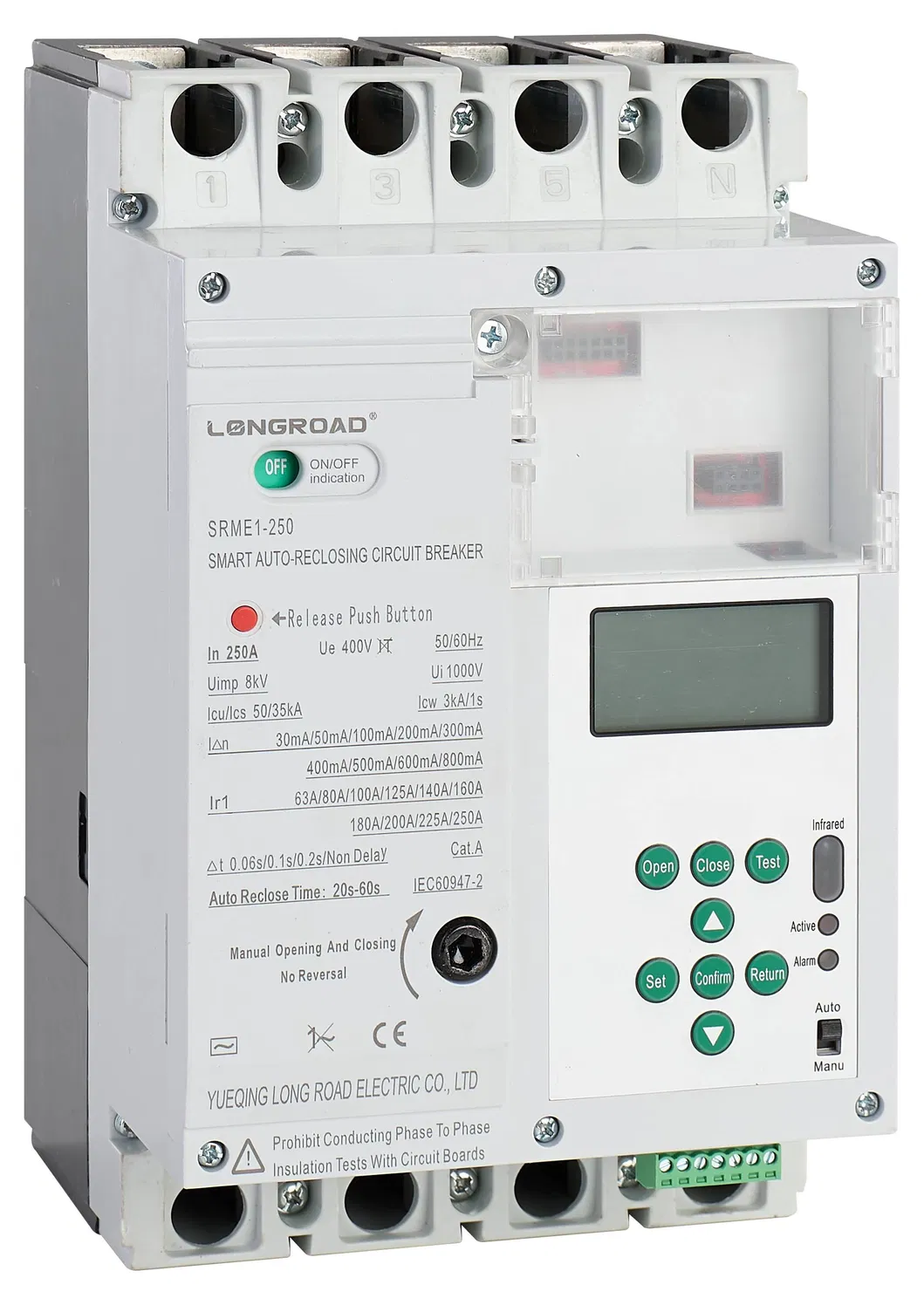

Galeria de Imagens do Produto

Perguntas Frequentes (FAQ)

Qual é a função principal do disjuntor SRM1E?

O SRM1E é um disjuntor de caixa moldada (MCCB) inteligente projetado para proteção contra sobrecorrentes (sobrecarga e curto-circuito), sobretensões, subtensões, fuga de corrente residual (proteção contra contato indireto e risco de incêndio) e perda de fase.

Como funciona a função de religamento automático (auto-refecho)?

Quando ocorre uma viagem por corrente residual, o disjuntor tenta se fechar automaticamente após 20 a 60 segundos. Se a falha for eliminada, ele funciona normalmente; caso a falha persista, o disjuntor trava e exige um fechamento manual por segurança.

Este disjuntor pode ser monitorado remotamente?

Sim, as versões com suporte à rede possuem funções de comunicação remota, permitindo telemetria, controle e ajustes de parâmetros de forma totalmente remota.

Quais são as faixas de proteção contra sobretensão e subtensão?

A proteção contra sobretensão pode ser ajustada entre 231V e 330V (padrão de fábrica em 275V). Já a proteção de subtensão atua na faixa de 88V a 209V (padrão de fábrica em 145V).

Quais normas e certificações este produto atende?

O produto atende à norma internacional IEC60947-2 para aparelhagem de baixa tensão e disjuntores, possuindo certificações renomadas como CE, CB, CCC e ISO9001-2000.
