0372 Sjk47le-63 AC 1p+N Disjuntor Residual Miniatura RCCB

Costumização:	Disponível
Capacidade de Interrupção:	Disjuntores de Baixa Tensão
Operação:	Tipo Manual

Visão Geral & Informações Básicas

N° de Modelo SJK47LE-63

Tipo de Disjuntor Disjuntor de Tipo Normal

Meio de Extinção de Arco Ar

Instalação Fixado

Estrutura ELCB

Número de Pólos 1p+N, 2p, 3p, 3p+N, 4p

Função Circuito Convencional, Proteção de Falha, Sobrecorrente, OVP, RCCB

Certificação ISO9001-2000, CE, CB, CCC

Corrente Nominal 6, 10, 16, 20, 25, 32, 40, 50, 63A

Tensão Nominal 230V / 400V

Vida Mecânica (Ciclos) 10000

Vida Elétrica (Ciclos) 4000

Frequência Nominal 50Hz / 60Hz

Grau de Proteção IP20

Especificação de Tamanho 17.8 x 80.5 x 76 (mm)/P

Origem China

Código HS 8536200000

Capacidade de Produção 1000 conjuntos por semana

Embalagem e Entrega

Parâmetro Logístico	Detalhes Especificados
Tamanho da embalagem	45,00cm * 30,00cm * 25,00cm
Peso bruto da embalagem	20,000 kg

Descrição do Produto

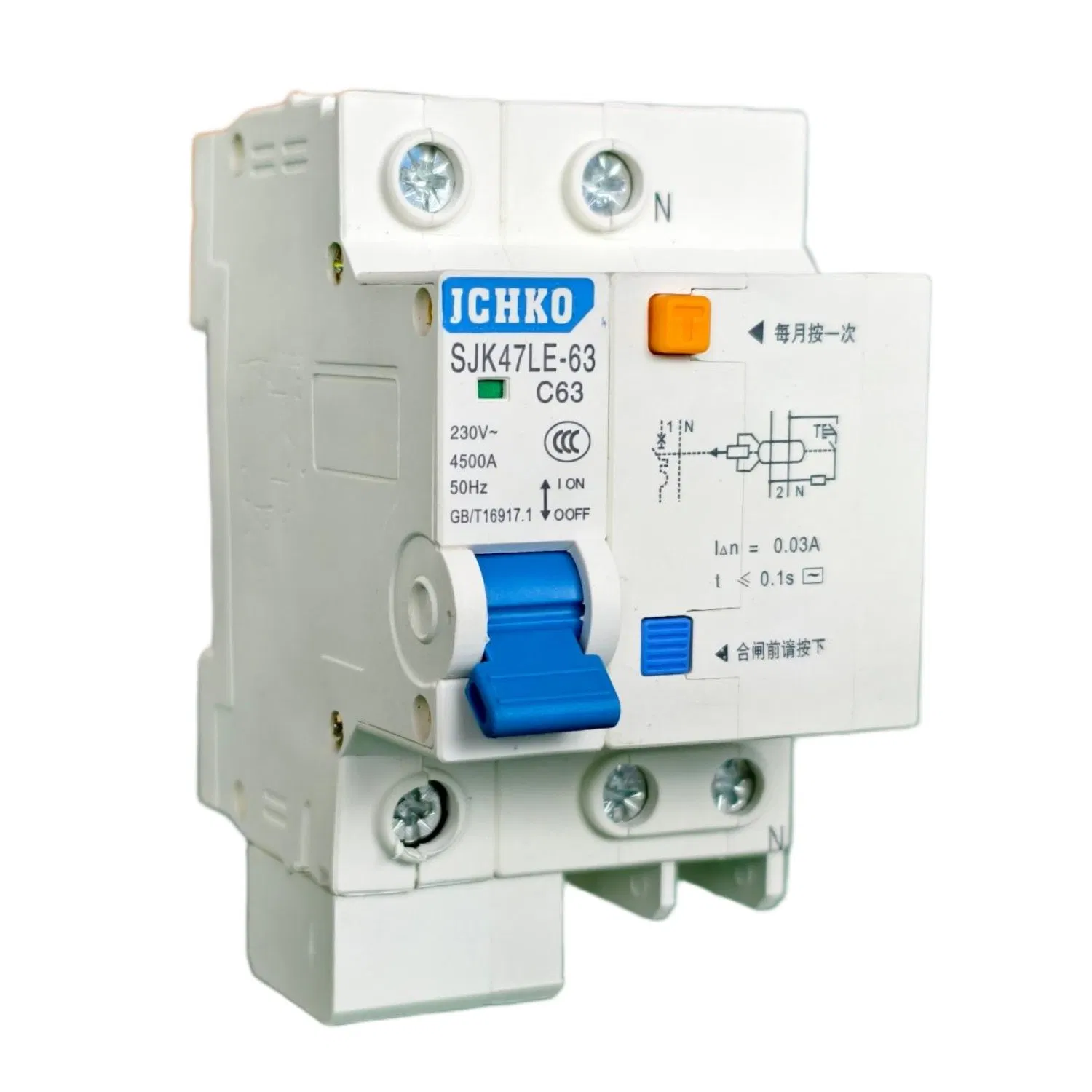

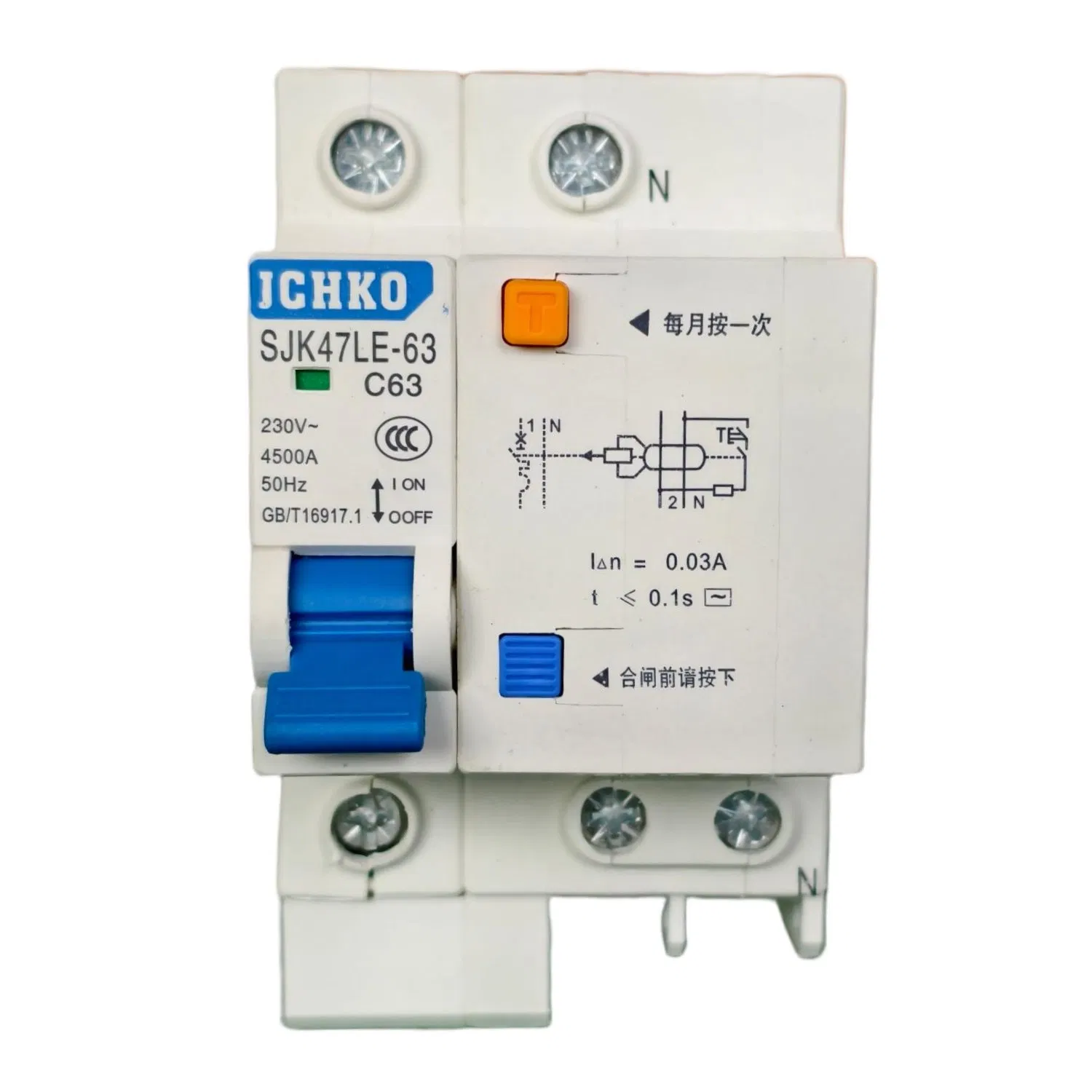

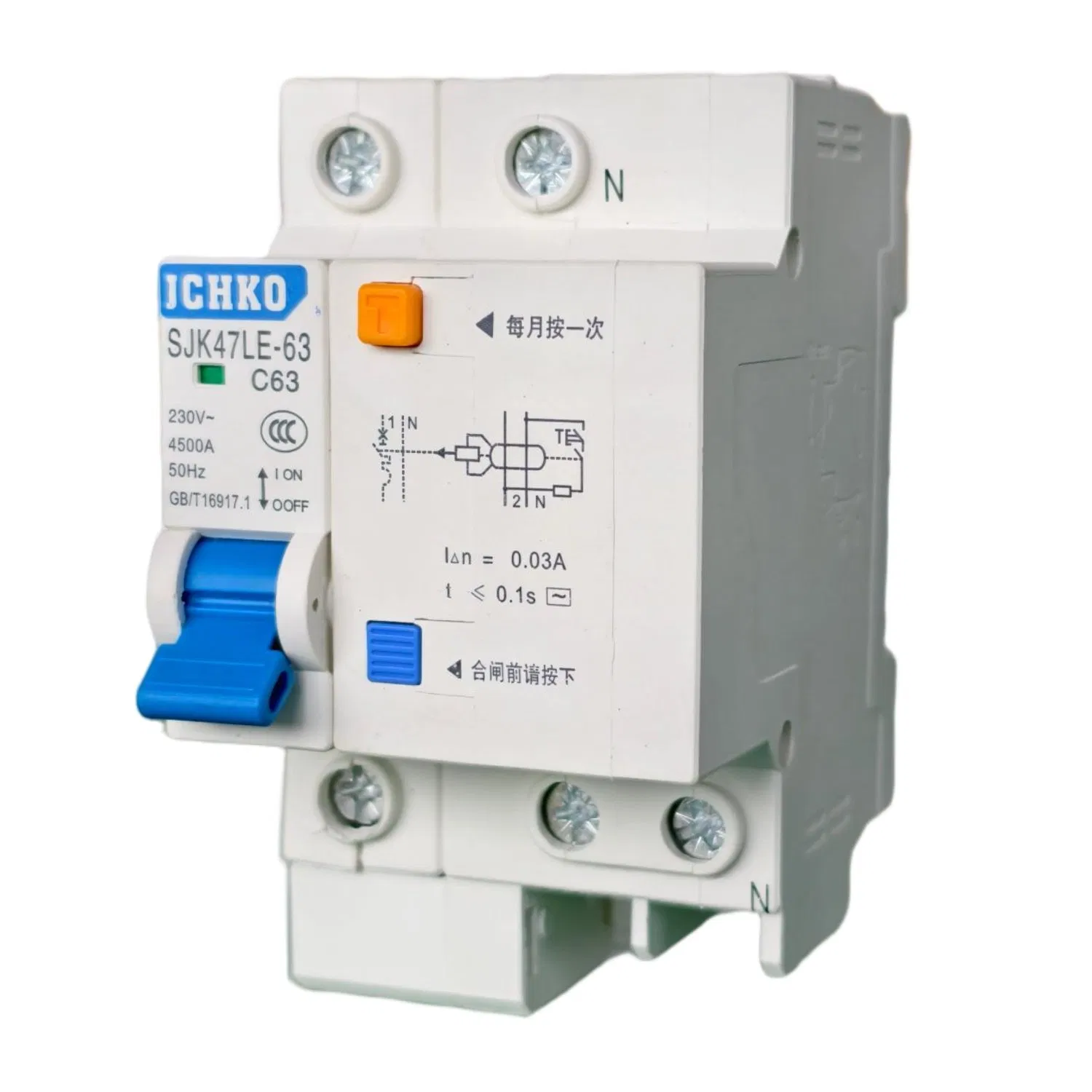

Disjuntor Residual Miniatura SJK47LE-63 AC 1p+N RCCB

Tabela 1: Especificações Técnicas

Corrente Máx. (A)	Pólos	Poste Neutro	Corrente Nominal In (A)	Tensão Nominal Un (V)	Corrente Residual (mA)	Corrente Não Operacional (mA)	Tempo de Quebra (s)	Capacidade Limiar (A)	Tipo de Disparo
32	1, 2, 3, 4	Disponível (+N)	6, 10, 16, 20, 25	230 / 400	30, 50, 100, 300	15, 25, 50, 150	< 0.1s	2000	C / D
63	1, 2, 3, 4	Disponível (+N)	32, 40, 50, 63	230 / 400	30, 50, 100, 300	15, 25, 50, 150	< 0.1s	2000	C / D

Tabela 2: Capacidade de Curto-Circuito

Modelo	Corrente Nominal	Corrente Nominal de Curto-Circuito (A)	Capacidade de Funcionamento (A)
SJK47LE	6 ~ 63A	4500	4500
SJK47LEH	6 ~ 63A	6000	6000

Tabela 3: Proteção Contra Sobrecorrente (30°C ~ 35°C)

No	Corrente Nominal (A)	Estado Inicial	Corrente de Teste	Tempo Limite	Resultado Esperado
1	6 ~ 63	Frio	1.13 In	t ≤ 1h (In ≤ 63A)	Sem Disparo
2	6 ~ 63	Pós Teste Anterior	1.45 In	t < 1h (In ≤ 63A)	Disparo em 5s
3	≤ 32	Frio	2.55 In	1s < t < 60s	Disparo
4	> 32	Frio	2.55 In	1s < t < 120s	Disparo

Tabela 4: Especificações de Cablagem

Corrente Nominal In (A)	Área Transversal Nominal do Condutor de Cobre (mm²)
6	1.0
10	1.5
16, 20	2.5
25	4.0
32	6.0
40, 50	10.0
63	16.0

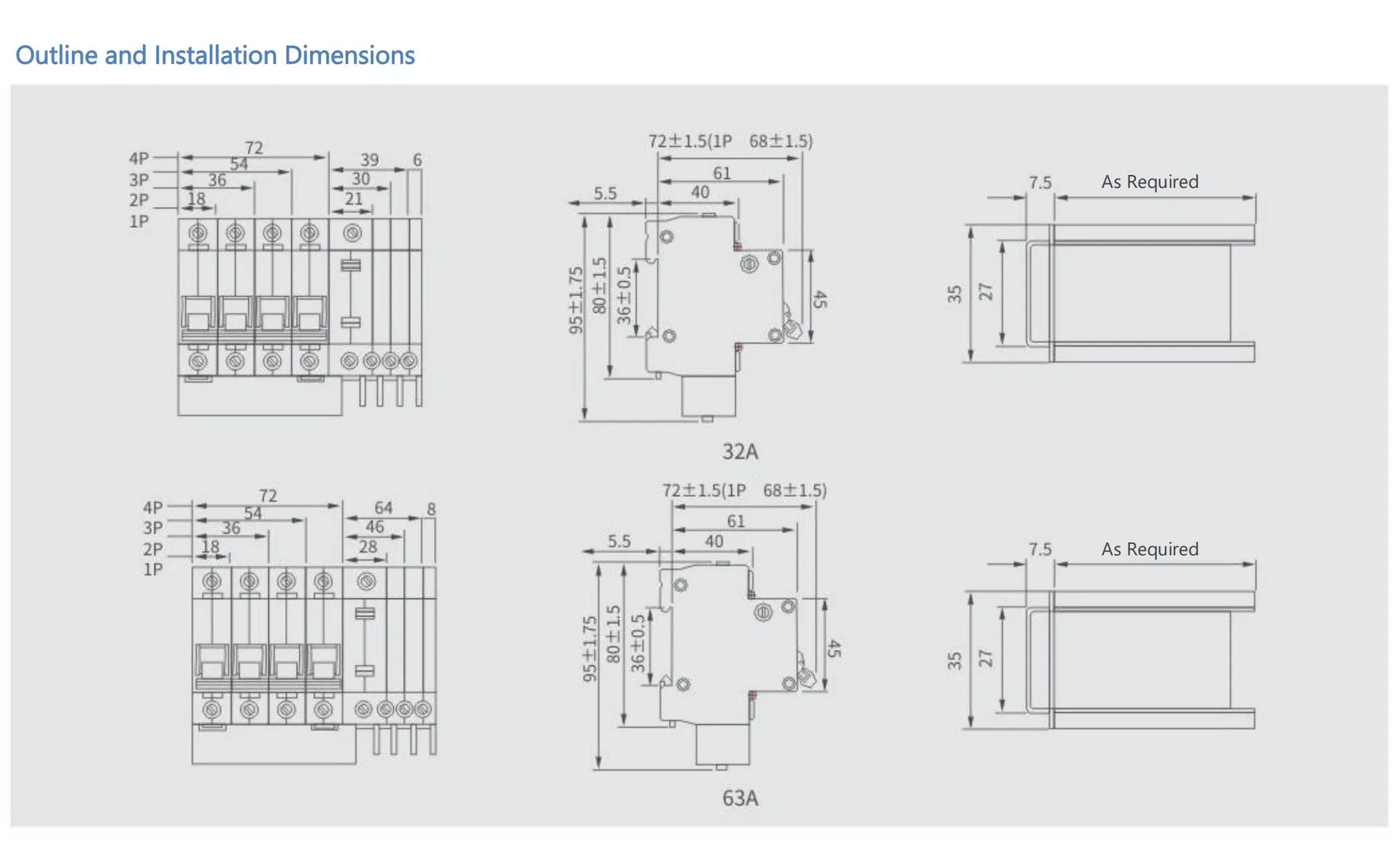

Tabela 5: Largura dos Módulos

Polos	1P+N	2P	3P	3P+N	4P
Largura (mm)	18 ou mais	36 ou mais	54 ou mais	54 ou mais	72 ou mais

Perfil da Empresa & Produção

Perguntas Frequentes (FAQ)

Q Como posso obter os preços e cotações dos produtos?

Por favor, envie-nos uma mensagem detalhando os requisitos da sua encomenda. Nossa equipe entrará em contato com a cotação oficial no prazo máximo de 24 horas.

Q Podemos personalizar os produtos com o nosso próprio logótipo?

Sim, oferecemos serviços de personalização. Por favor, envie as dimensões e o Código Pantone correspondente do seu logótipo antes do início da produção.

Q Qual é o prazo de entrega médio das encomendas?

Para pedidos regulares com volume inferior a 1000 peças, o prazo médio é de 7 a 15 dias. Encomendas com volumes superiores geralmente levam em torno de 20 dias.

Q Os produtos são submetidos a testes de qualidade?

Sim, todas as fases do processo de produção, assim como os produtos finais montados, passam por rigorosas inspeções conduzidas pelo departamento interno de controle de qualidade (QC) antes do envio.

Q Quais certificações este disjuntor possui?

Nossos disjuntores são fabricados sob altos padrões industriais, possuindo certificações internacionais regulamentadas como ISO9001-2000, CE, CB e CCC.

Q Qual é o grau de proteção IP deste disjuntor?

O disjuntor possui grau de proteção IP20, projetado especificamente para instalações e operação seguras dentro de quadros de distribuição elétrica protegidos.
