FunçãoCircuito convencional, Proteção de Sobrecorrente
Frequência nominal50 hz
Tensão nominal12 v.
Corrente nominal 3630/1250A
Corrente de quebra de curto-circuito20/25ka
Pacote de Transportecaixa de exportação
Marca Registradanão
OrigemChina
Código HS8504311000
Capacidade de Produção100000pçs/ano
Descrição de Produto

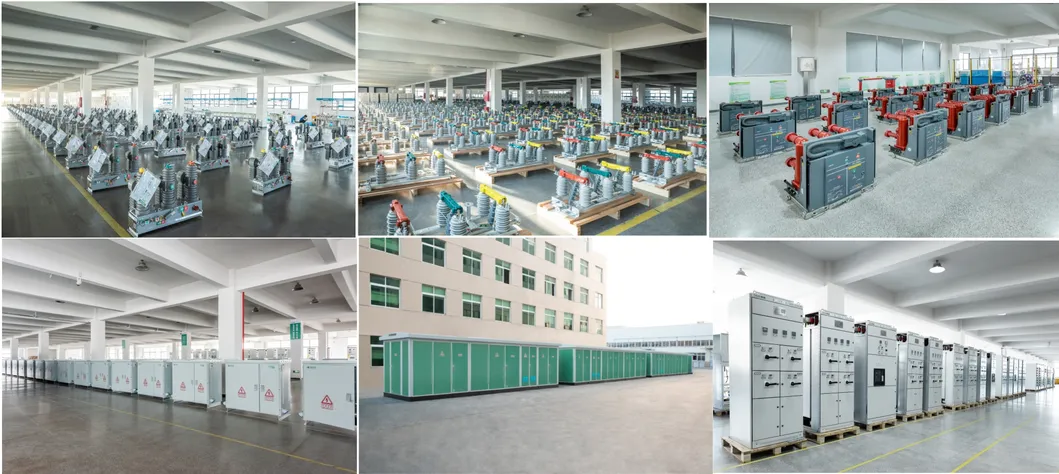

A nossa fábrica
Somos fabricantes profissionais de transformadores de corrente, transformadores de tensão, disjuntores de vácuo/Reperdedor, chaves de isolamento, fusível de desativação, trava-quedas, gabinetes de alta e baixa tensão, dispositivos de medição, transformadores de distribuição de energia, etc.
Geral

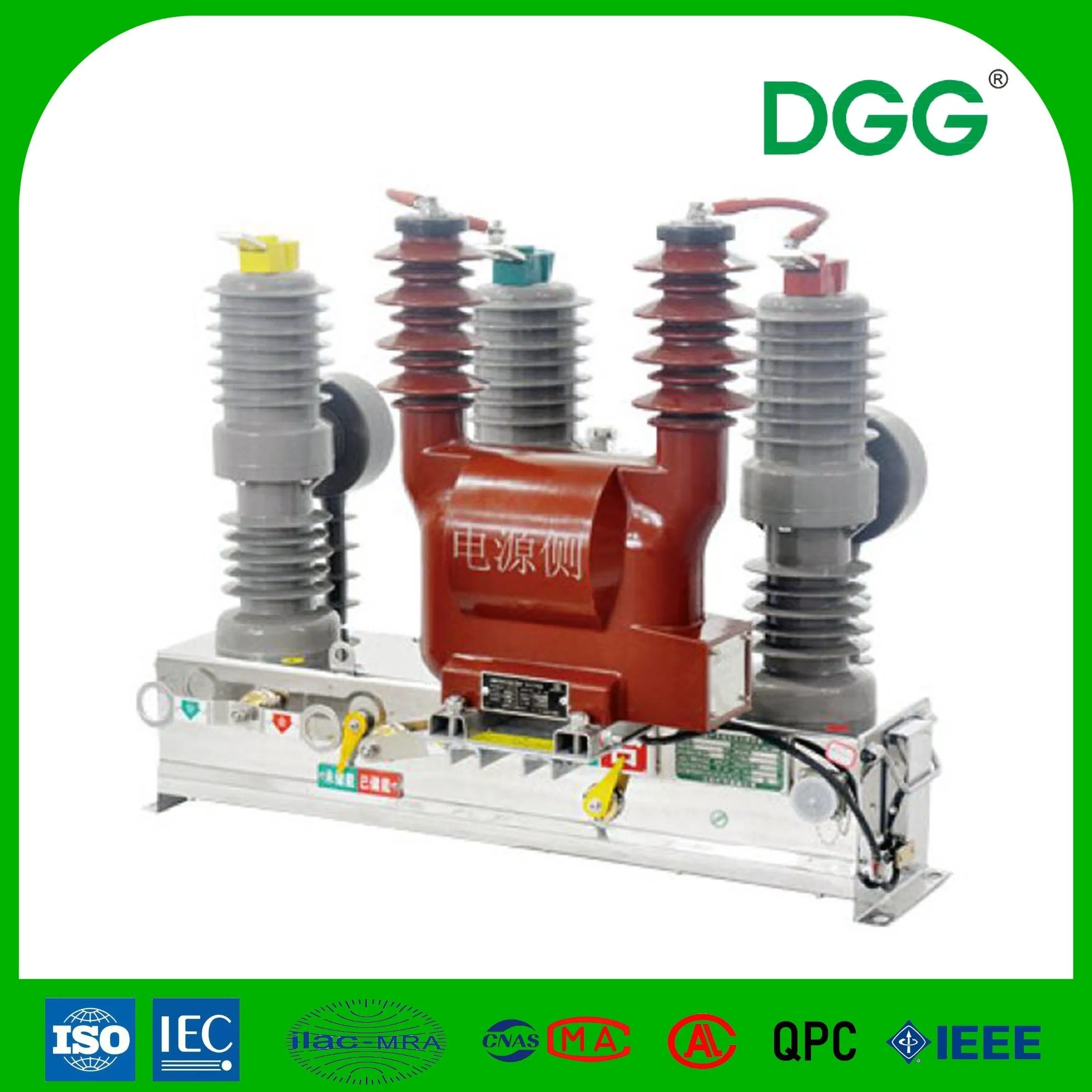

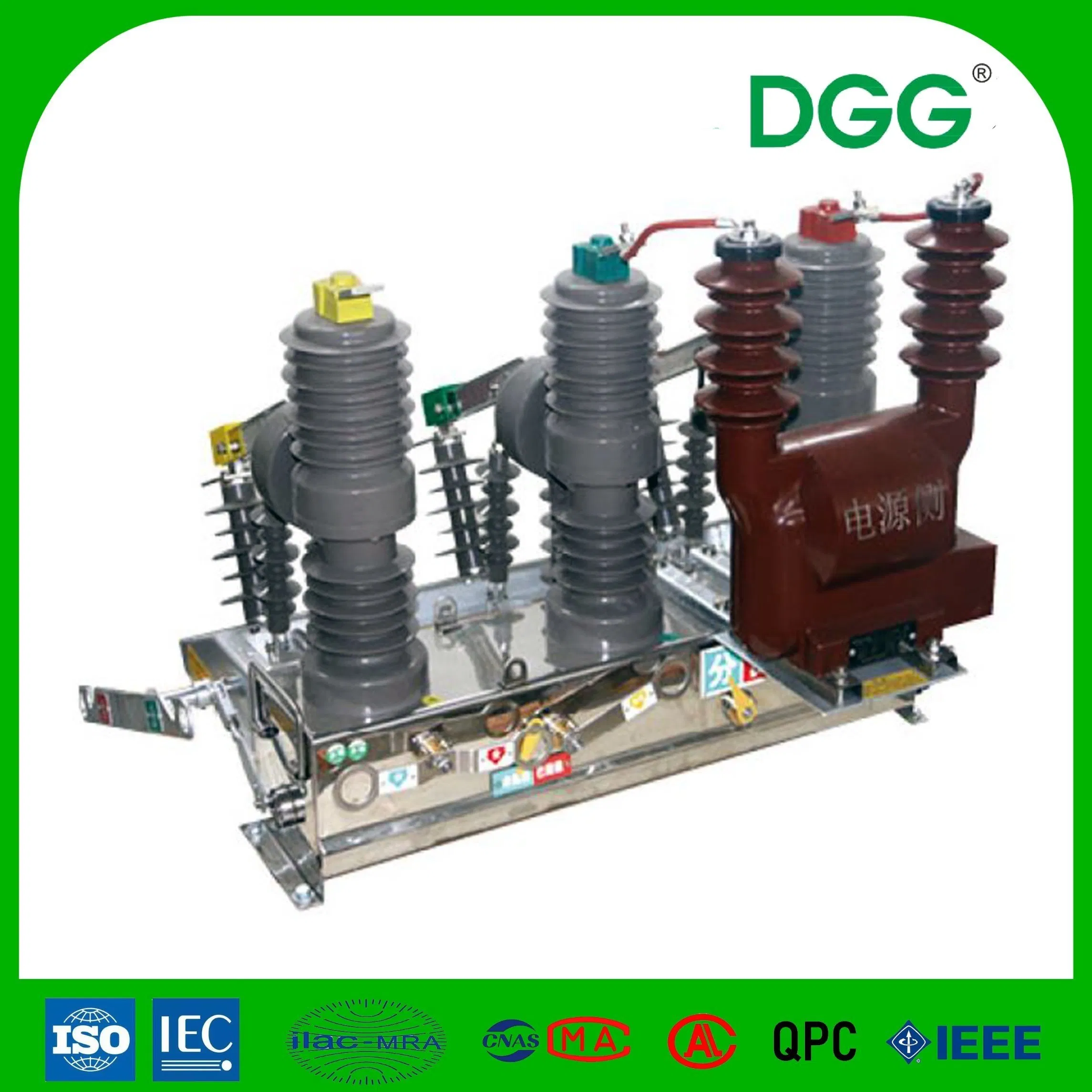

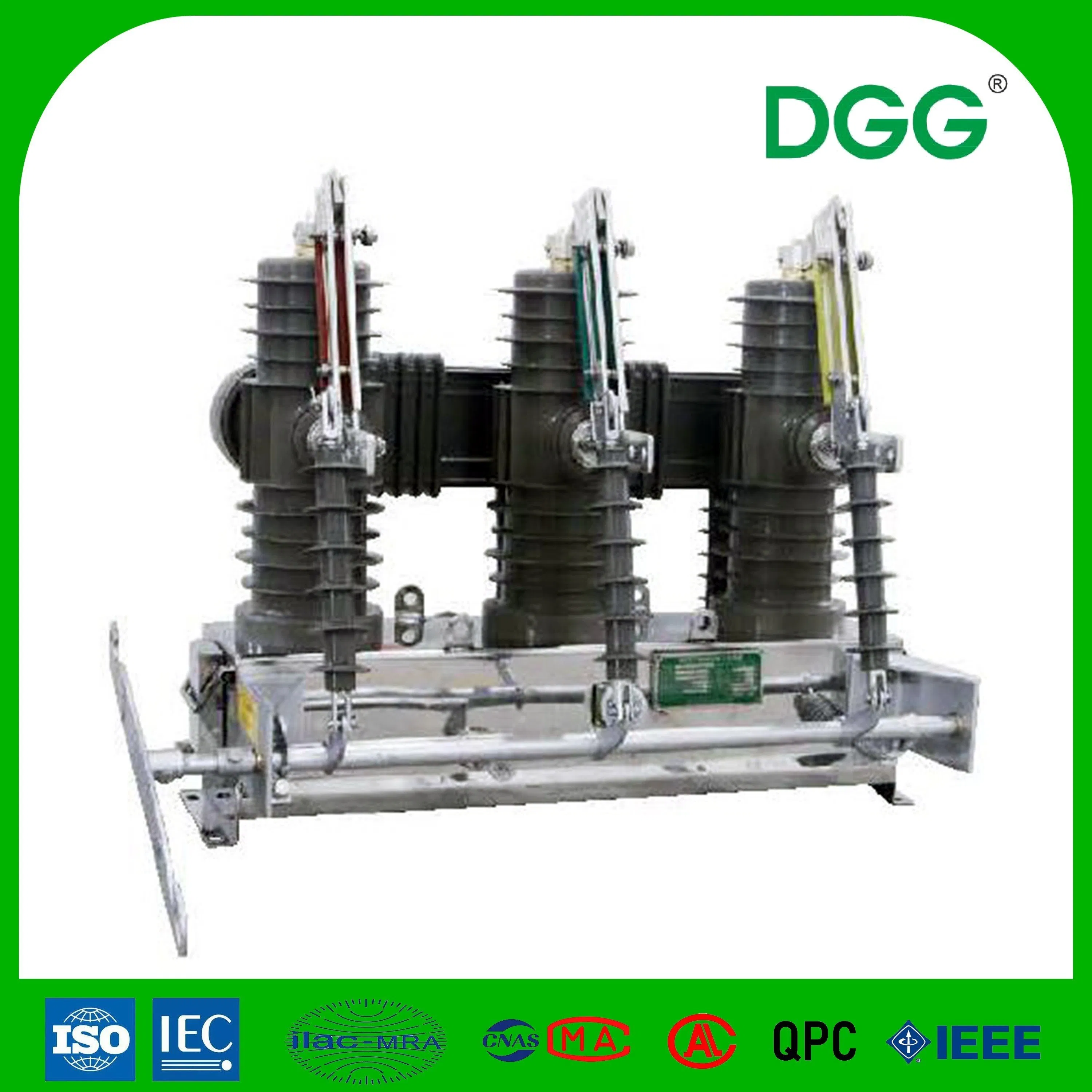

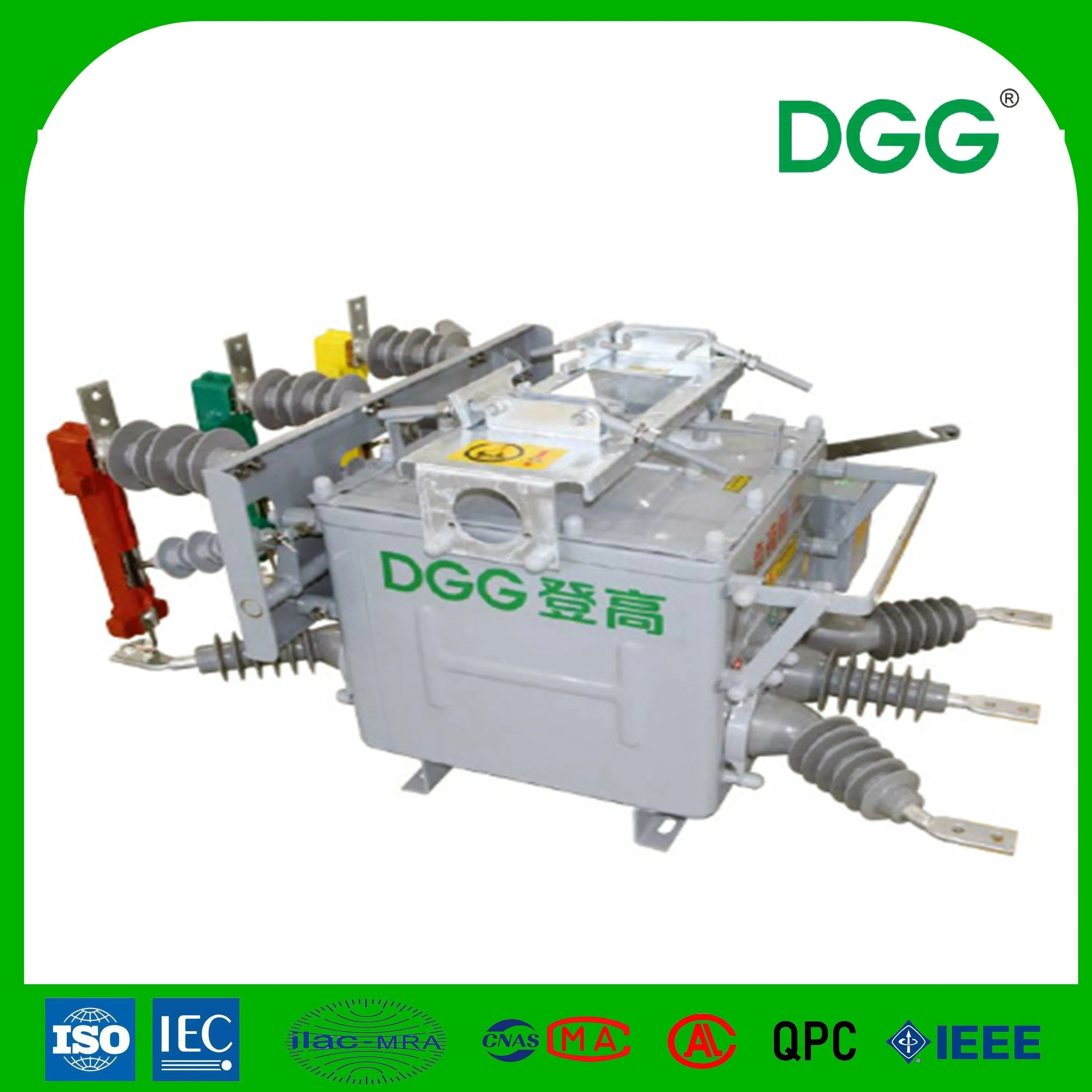

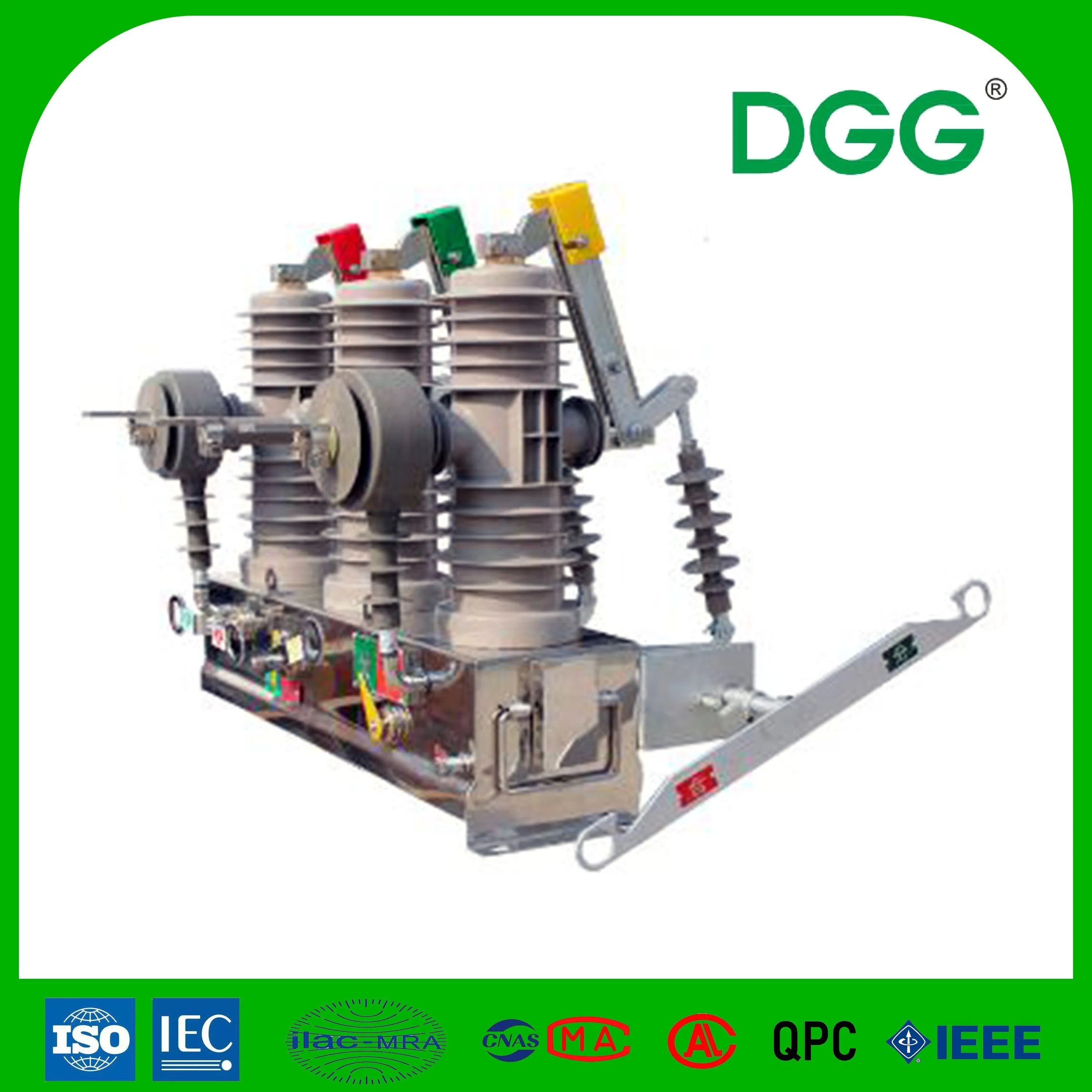

O disjuntor de vácuo AC para exterior da série ZW32-12 é um equipamento de distribuição de 12 kV de 3 fases, 50 Hz. É utilizado para ligar e interromper a corrente de carga, a corrente de sobrecarga e a corrente de curto-circuito. É aplicável a subestações, indústria, mineração e redes de energia elétrica urbanas e rurais, especialmente aplicáveis em ocasiões com operação frequente e distribuição automática de energia redes.
Modelo e Definição
Especificações técnicas
No
Item
Unidade
Dados
1
Frequência nominal
Hz
50
2
Tensão nominal
KV
12
3
Corrente nominal
A
630/1250
4
Frequência de potência nominal de curto prazo para suportar tensão
Interfase, para terra (molhado)
KV/min
42/1
Interfase, para terra (seco)
48/1
Quebra (seco)
34/1
Circuito secundário à terra
2/1
5
Resistência nominal a impulsos de raios
Interfásico, à terra
KV
75
Pausa
85
6
Corrente de quebra de curto-circuito nominal
Ka
20/25
7
Corrente nominal de curto-circuito (pico)
50/63
8
Resistência nominal a curto prazo a corrente e duração
Ka/s
(20/25)/4
9
Corrente de resistência nominal ao pico
Ka
50/63
10
Tempos de quebra de corrente de curto-circuito nominais
Vezes
30
11
Tensão nominal de funcionamento e tensão nominal do circuito auxiliar
V
AC/DC220, DC48, DC24
12
Resistência do circuito principal
Sem isolamento
μΩ
≤ 80
Com isolamento
≤ 120
13
Vida mecânica
Vezes
10000
Nota: Se a altitude for superior a 1000 m, o nível de isolamento nominal deve ser modificado conforme apropriado.

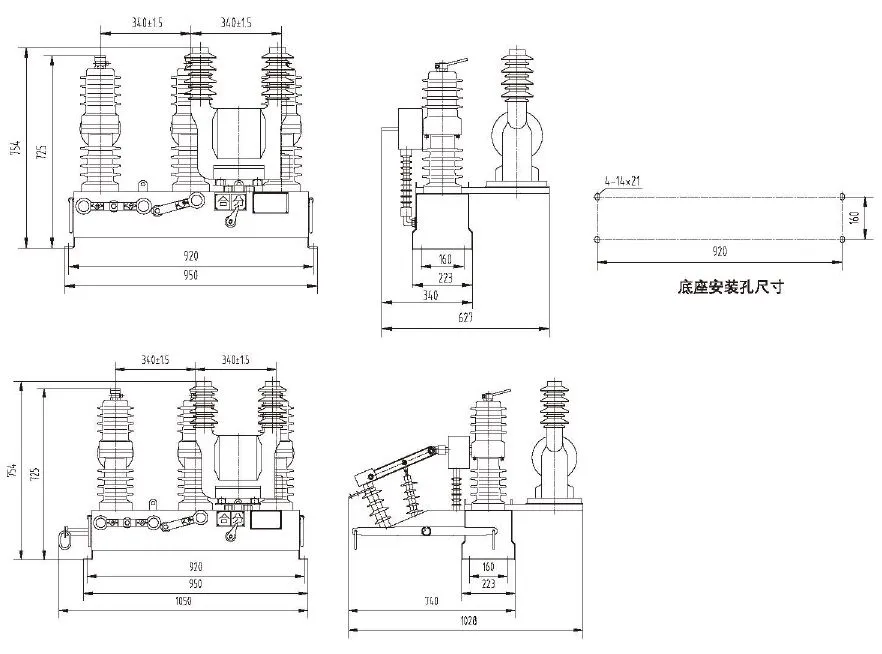

Contorno e dimensões
O nosso Cliente
Os nossos clientes estão localizados em todo o mundo.

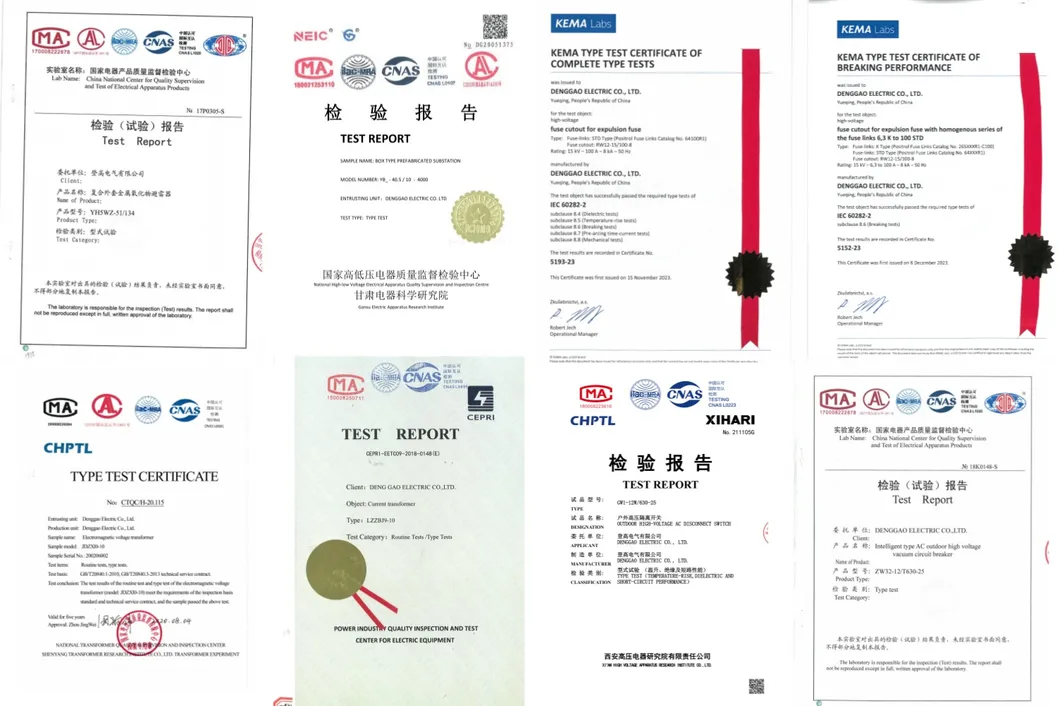

Relatórios de teste
Todos os produtos foram submetidos a testes e certificação profissionais.

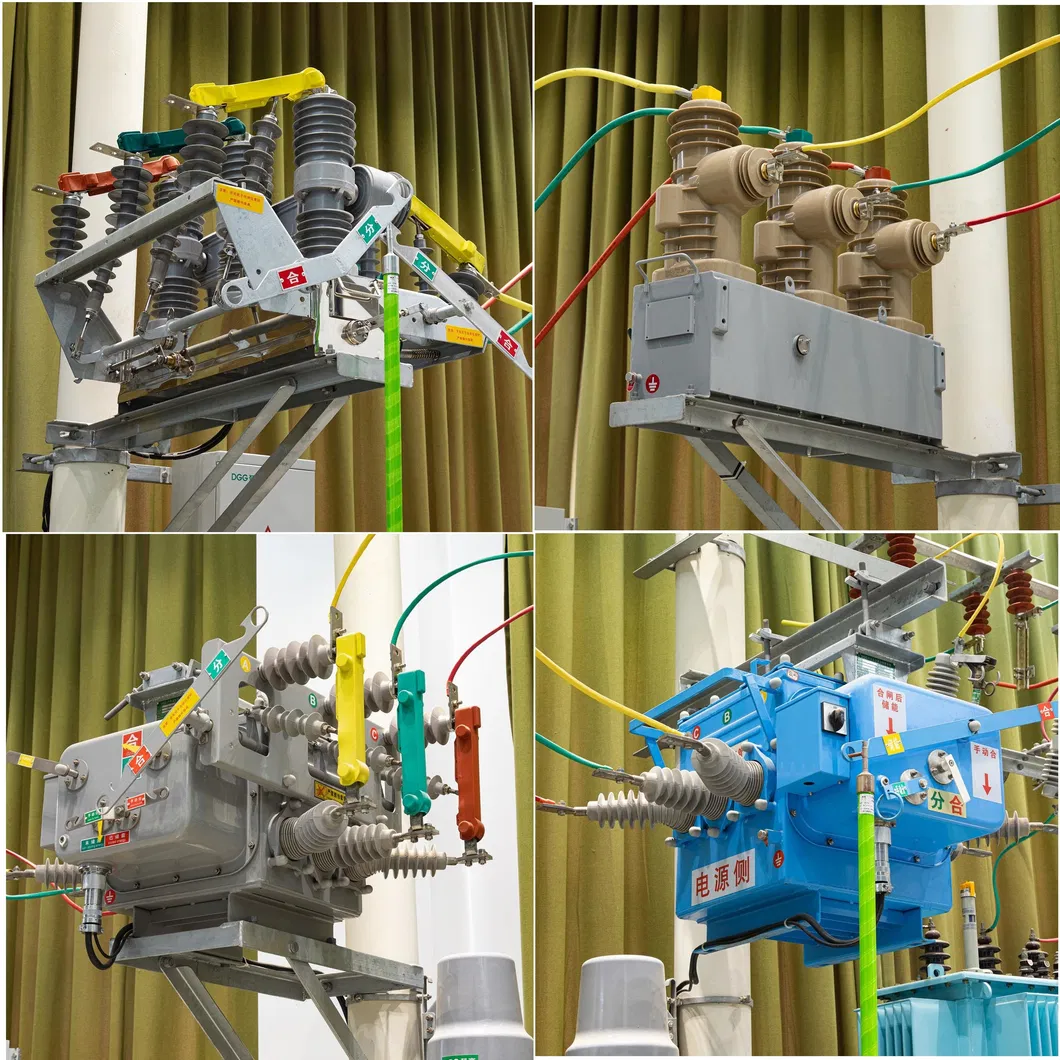

Fotos do produto
Perguntas Frequentes (FAQ)
?
Qual é a principal aplicação do disjuntor de vácuo ZW32-12?
Ele é utilizado para ligar e interromper a corrente de carga, a corrente de sobrecarga e a corrente de curto-circuito em redes trifásicas de 12 kV e 50 Hz. É ideal para subestações, mineração, indústrias e redes elétricas urbanas ou rurais.
?
Quais são as opções de corrente nominal disponíveis para o modelo ZW32-12?
O disjuntor apresenta opções de corrente nominal de 630A e 1250A, atendendo a diferentes necessidades de instalações elétricas convencionais.
?
Qual a vida útil mecânica e de operação do disjuntor ZW32-12?
O equipamento possui uma vida útil mecânica nominal de até 10.000 operações e capacidade de quebra de corrente de curto-circuito nominal de até 30 vezes.
?
O disjuntor pode ser instalado em locais com altitude superior a 1000 metros?
Sim. Contudo, para altitudes superiores a 1000 metros, o nível de isolamento nominal do dispositivo deve ser ajustado e modificado conforme apropriado para garantir a segurança operacional.
?
Quais são as tensões de funcionamento do circuito auxiliar suportadas?
O disjuntor ZW32-12 suporta circuitos auxiliares com tensões nominais de AC/DC 220V, DC 48V e DC 24V.
?
Os produtos acompanham certificados de garantia e testes de qualidade?
Sim, todos os disjuntores de vácuo e componentes passam por testes e certificações profissionais rigorosas antes do envio, com relatórios de teste que atestam sua segurança e desempenho.
