Informação Básica
Velocidade
Disjuntor de Tipo Normal
Meio de extinção de arco
Vácuo
Estrutura
disjuntor de vácuo
Tipo
Disjuntor de circuito
Função
Circuito convencional disjuntor, corrente de carga
Certificação
ISO9001-2000
corrente nominal
1250 / 1600 / 2000A
tempo de curto-circuito
4s
Pacote de Transporte
caixa de exportação
Capacidade de Produção
100000pçs/ano
Descrição de Produto

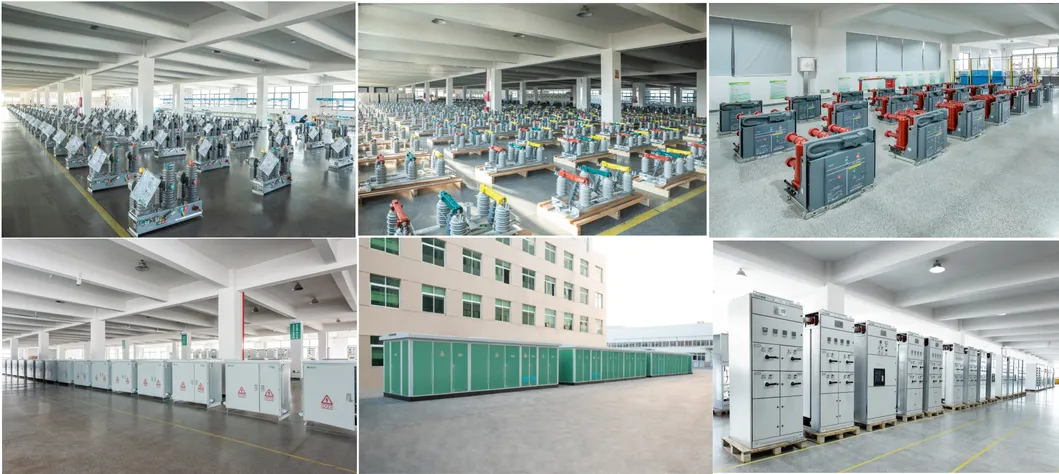

A nossa fábrica
Somos fabricantes profissionais de transformadores de corrente, transformadores de tensão, disjuntores de vácuo/Reperdedor, chaves de isolamento, fusível de desativação, trava-quedas, gabinetes de alta e baixa tensão, dispositivos de medição, transformadores de distribuição de energia, etc.
Geral
O disjuntor de alta tensão com hexafluoreto de enxofre de alta tensão (SF6) para exteriores LW38-40,5 W é um painel de distribuição de alta tensão para exteriores com corrente alternada (AC) trifásica de 50 Hz e tensão nominal de 40,5 kV. Pode ser utilizado para abrir e fechar corrente nominal e corrente de avaria, ligar e desligar bancos de condensadores e linhas de comutação. É especialmente adequado para operações frequentes e também pode ser utilizado como um disjuntor de contacto.
O disjuntor utiliza gás SF6, uma vez que a qualidade de isolamento e extinção por arco é instalada no exterior e adota a estrutura elevada da coluna de porcelana.
O disjuntor está em conformidade com as normas técnicas, tais como o disjuntor de alta tensão GB/t1984-2014 AC, o disjuntor de alta tensão DL/t402-2016 AC e o disjuntor de fluoreto de enxofre AC JB/T 9694-2008 de alta tensão.
Descrição do Modelo
Utilização: Condições Ambientais
- Altitude: ≤ 1000m, se a altitude for superior a 1000m, o nível de isolamento nominal deve ser corrigido em conformidade.
- Temperatura ambiente: -40 °C ~ 45 °C.
- Diferença máxima de temperatura diária: 25 K.
- Umidade: Umidade média diária relativa: 95%, umidade média mensal relativa: 90%.
- Intensidade da luz solar: Não superior a 0,1W/cm².
- Velocidade do vento: 23m/s.
- Pressão do vento: 700Pa.
- Nível de poluição: Nível E.
- Espessura do gelo: Não superior a 10 mm.
- Resistência à drenagem do piso: Aceleração horizontal 0,3 g, aceleração vertical 0,2 g.
Principais Vantagens
- Extinção e isolamento por arco de gás SF6, excelente desempenho de isolamento.
- Estrutura simples, ciclo de manutenção longo.
- Forte capacidade de ruptura e longa vida mecânica.
- Transformador de corrente incorporado ou externo, com elevada precisão de medição.
- Controlador inteligente de temperatura húmido incorporado para garantir o funcionamento seguro e fiável do disjuntor em regiões frias.
- O design de vedação geral do casco foi melhorado para evitar eficazmente os efeitos adversos de tempestades de areia e outras condições meteorológicas adversas no disjuntor.
Principais Parâmetros Técnicos
| No |
Item |
Unidade |
Dados |
| 1 |
Frequência nominal |
Hz |
50 |
| 2 |
Tensão nominal |
KV |
40.5 |
| 3 |
Corrente nominal |
A |
1250/1600/2000 |
| 4 |
Corrente de curto-circuito nominal de ruptura |
Ka |
31.5 |
| 5 |
Corrente de curto-circuito nominal de fecho |
Ka |
80 |
| 6 |
Resistência nominal a curto prazo à corrente |
Ka |
31.5 |
| 7 |
Corrente de resistência nominal ao pico |
Ka |
80 |
| 8 |
Corrente de ruptura fora do passo classificada |
Ka |
10 |
| 9 |
Tempo nominal de curto-circuito contínuo |
s |
4 |
| 10 |
Curto-circuito com corrente nominal que quebra os tempos de quebra |
Vezes |
10 |
| 11 |
Frequência de potência nominal de curto prazo (Interfase, para terra - seco) |
KV/min |
95/1 |
| 12 |
Frequência de potência nominal de curto prazo (Fractura - seca) |
KV/min |
118/1 |
| 13 |
Resistência nominal a impulsos de raios (Interfásico, à terra) |
KV |
185 |
| 14 |
Tensão nominal de funcionamento e do circuito auxiliar |
V |
AC220, DC220 |
| 15 |
Resistência do circuito principal (Corrente ≤ 1600 A) |
μΩ |
≤ 90 |
| 16 |
Hora de fecho (Tensão CC inferior) |
ms |
55 ~ 100 |
| 17 |
Horário de abertura (Tensão CC inferior) |
ms |
30 ~ 65 |
| 18 |
Vida mecânica |
Vezes |
6000 |
| 19 |
SF6 peso do gás |
Kg |
5 |
| 20 |
Peso total (com CT) |
Kg |
800 |

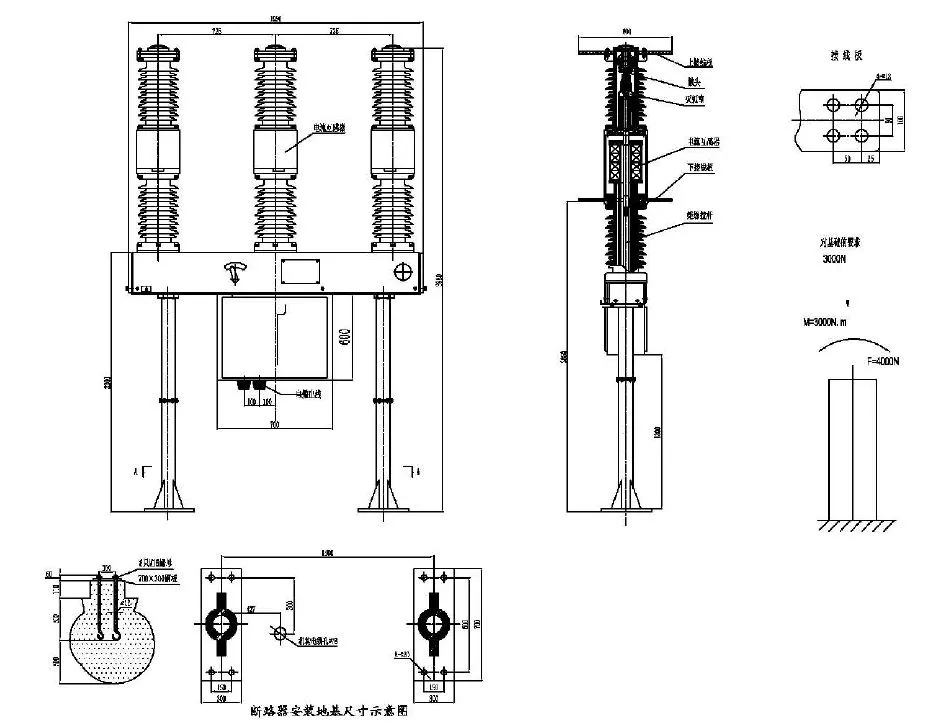

Contorno e Dimensão de Instalação
Clientes Globais
Os nossos clientes estão localizados em todo o mundo.

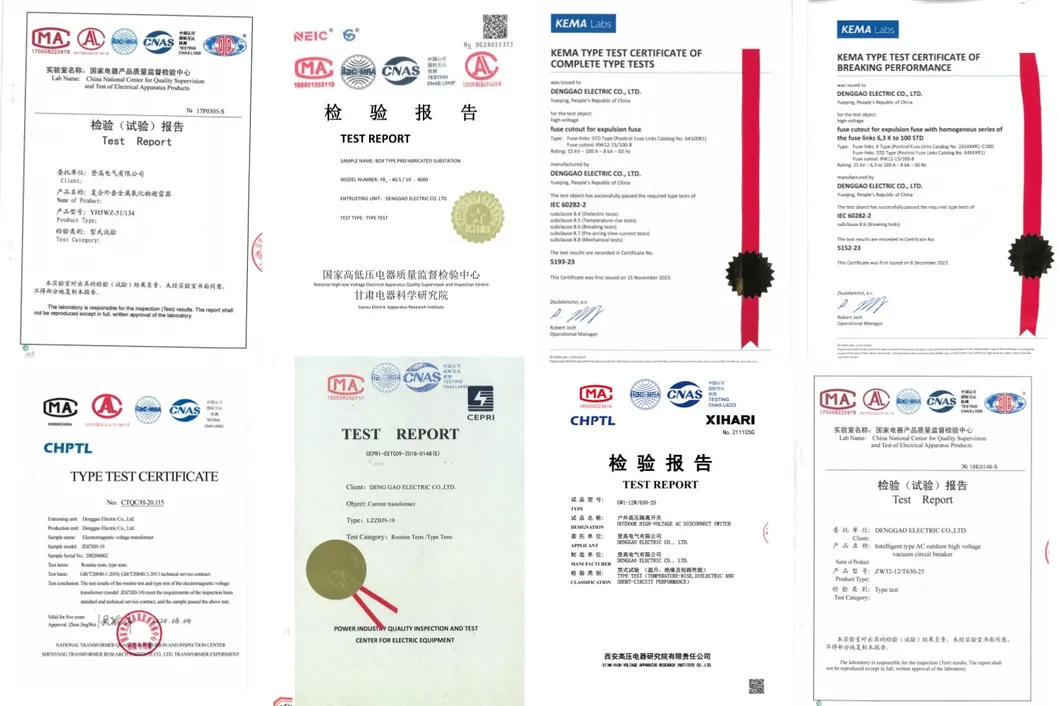

Relatórios de Teste
Todos os produtos foram submetidos a testes e certificação profissionais.

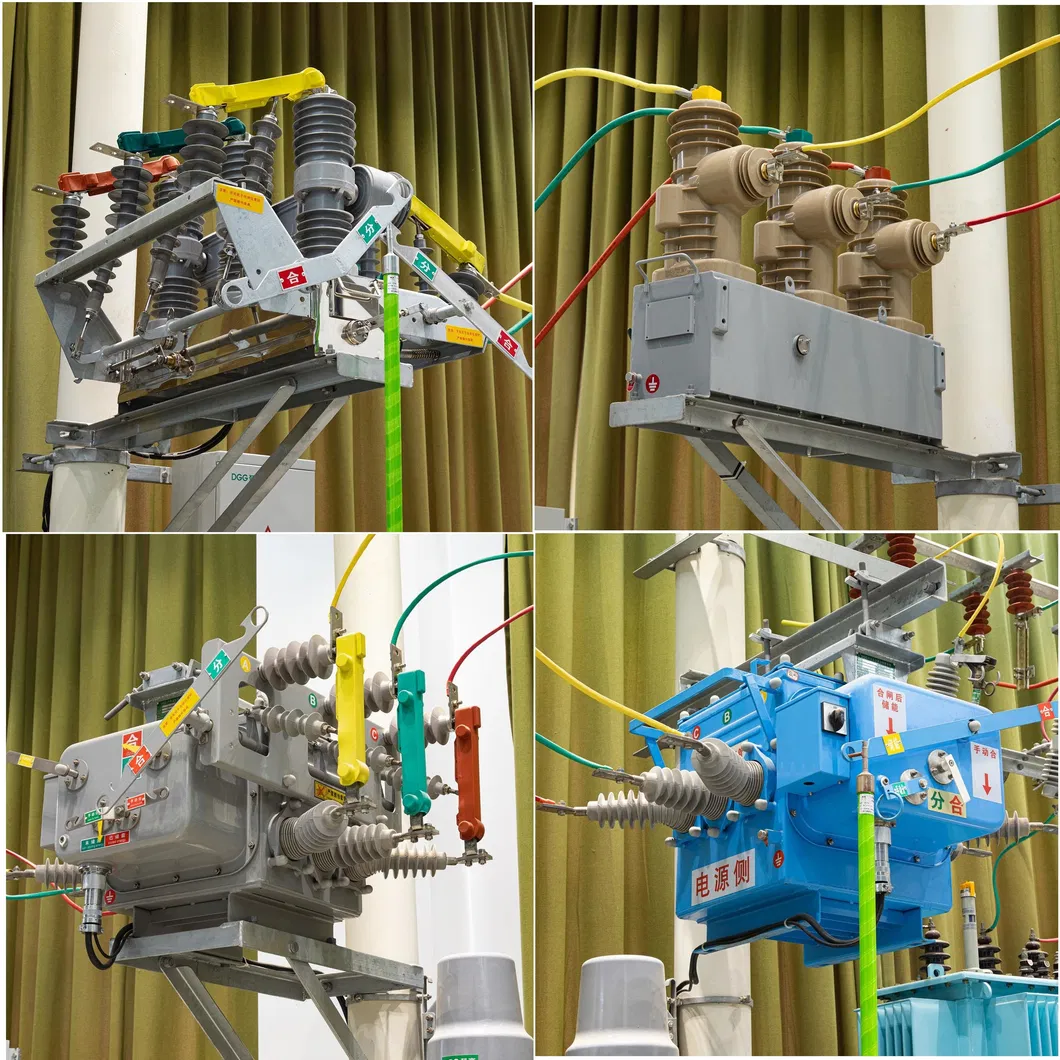

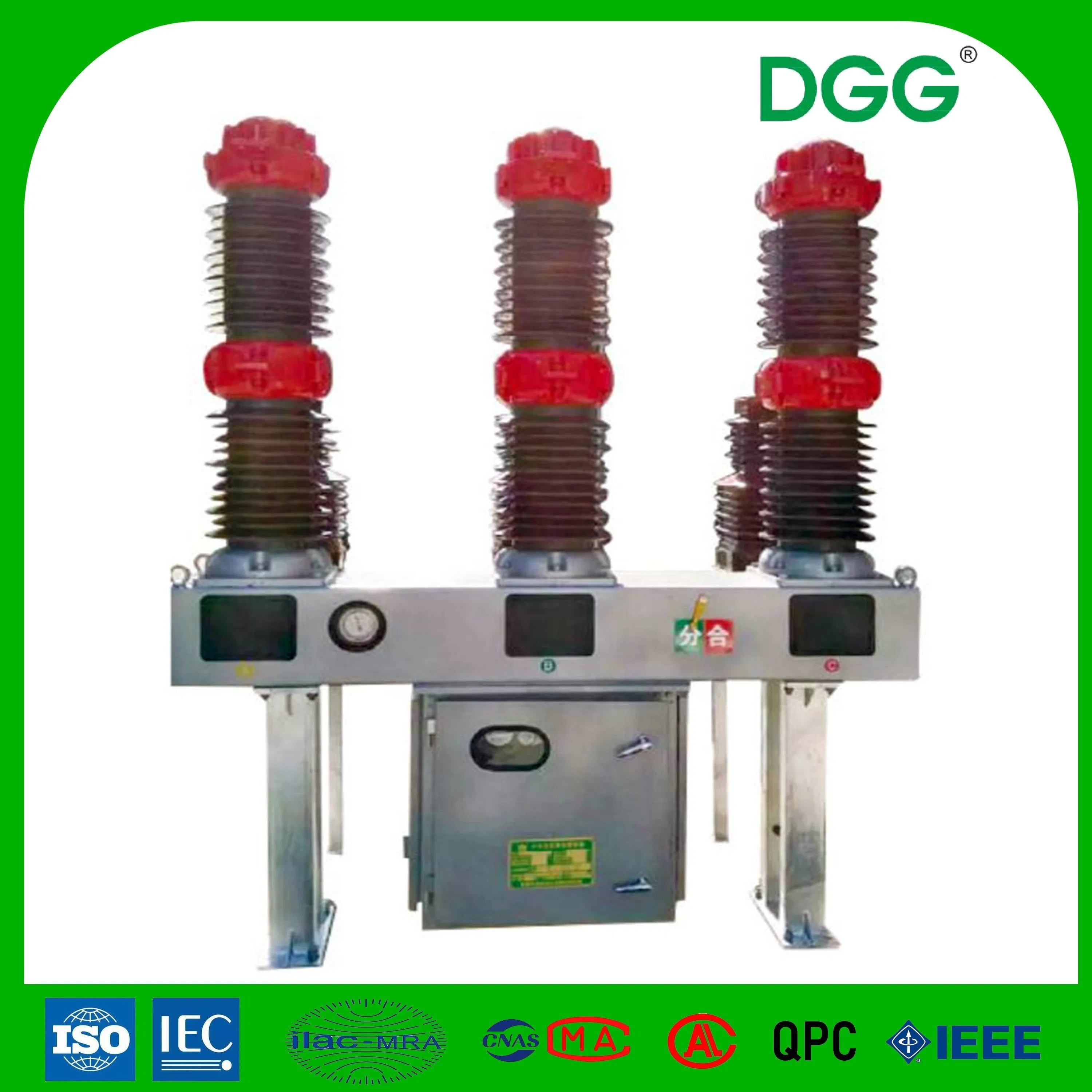

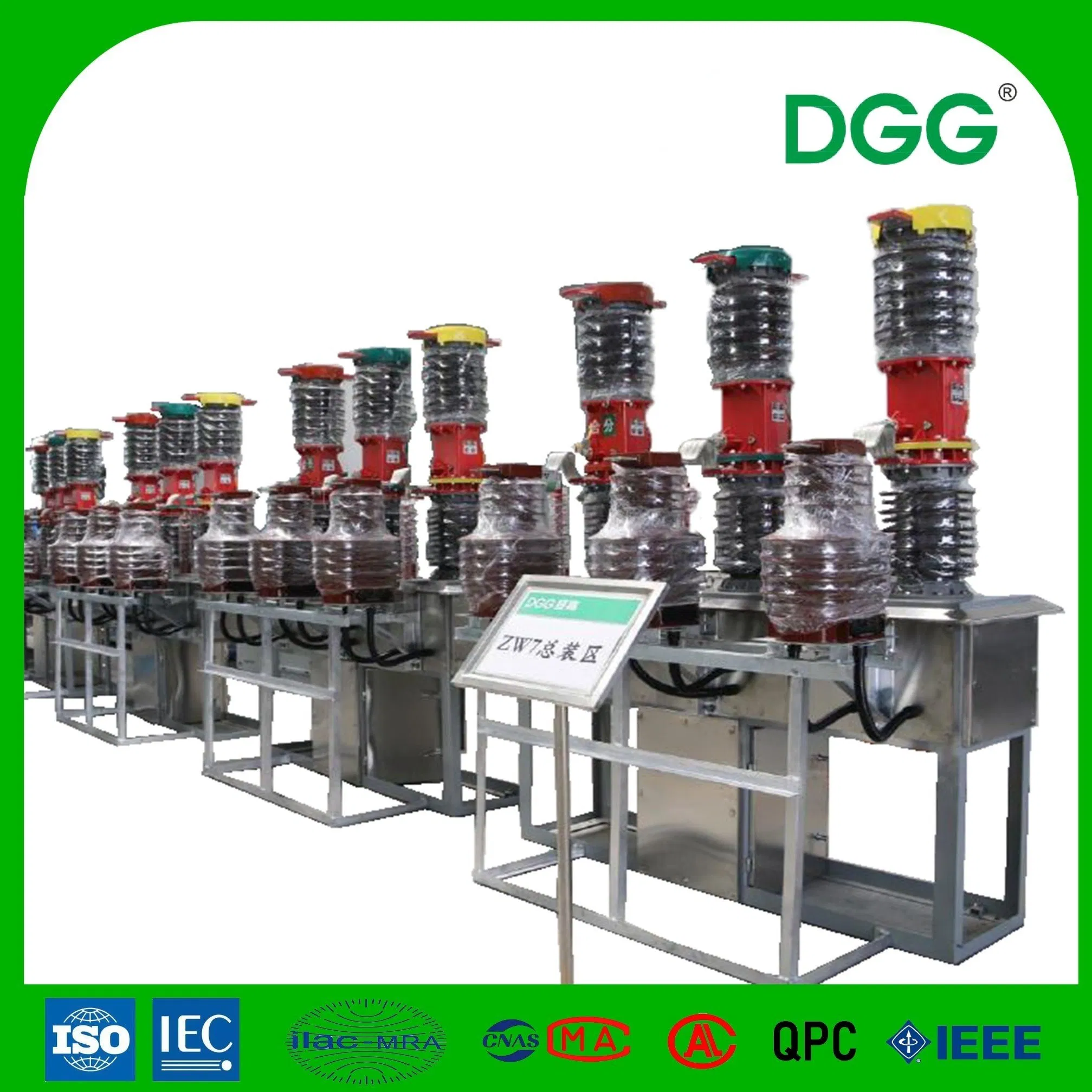

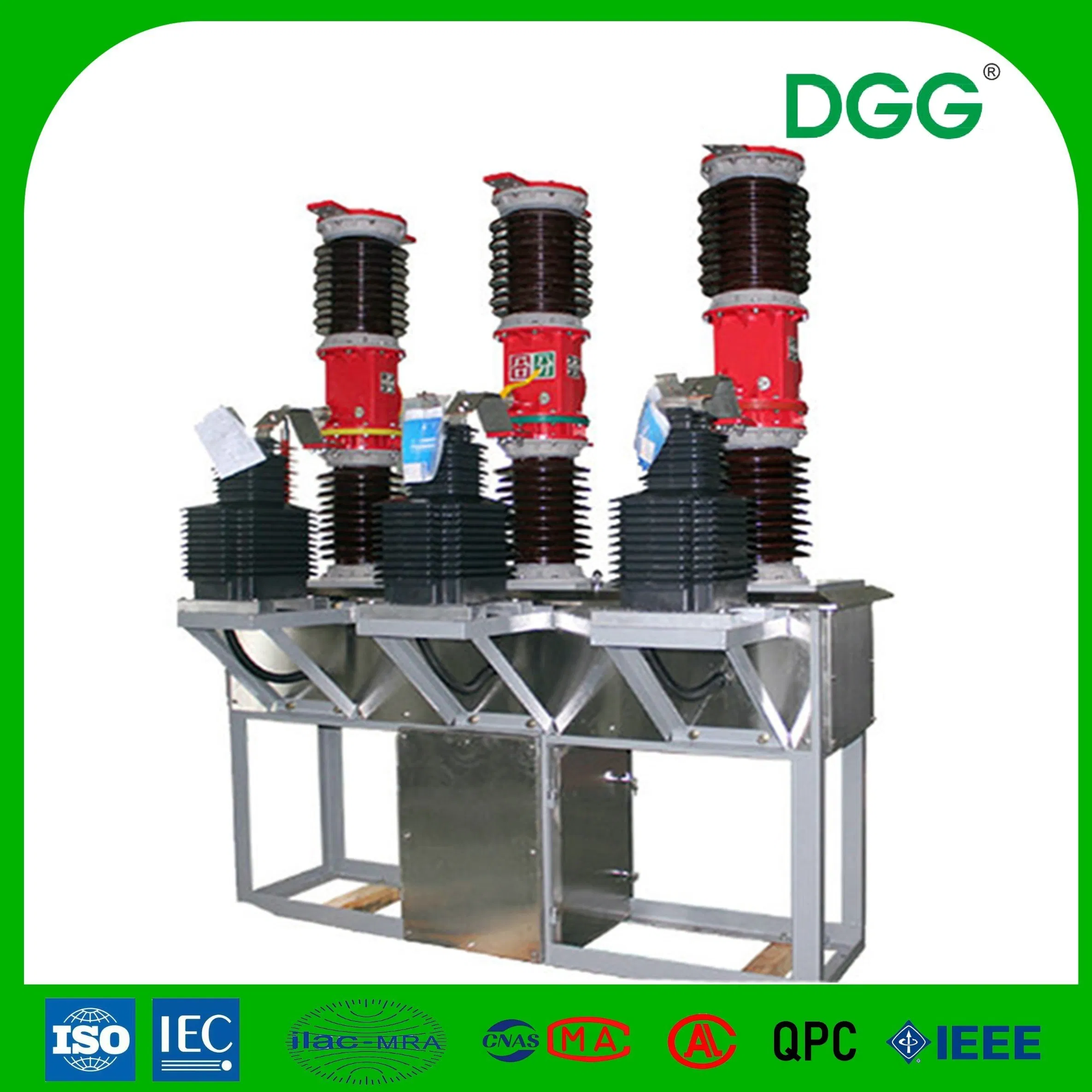

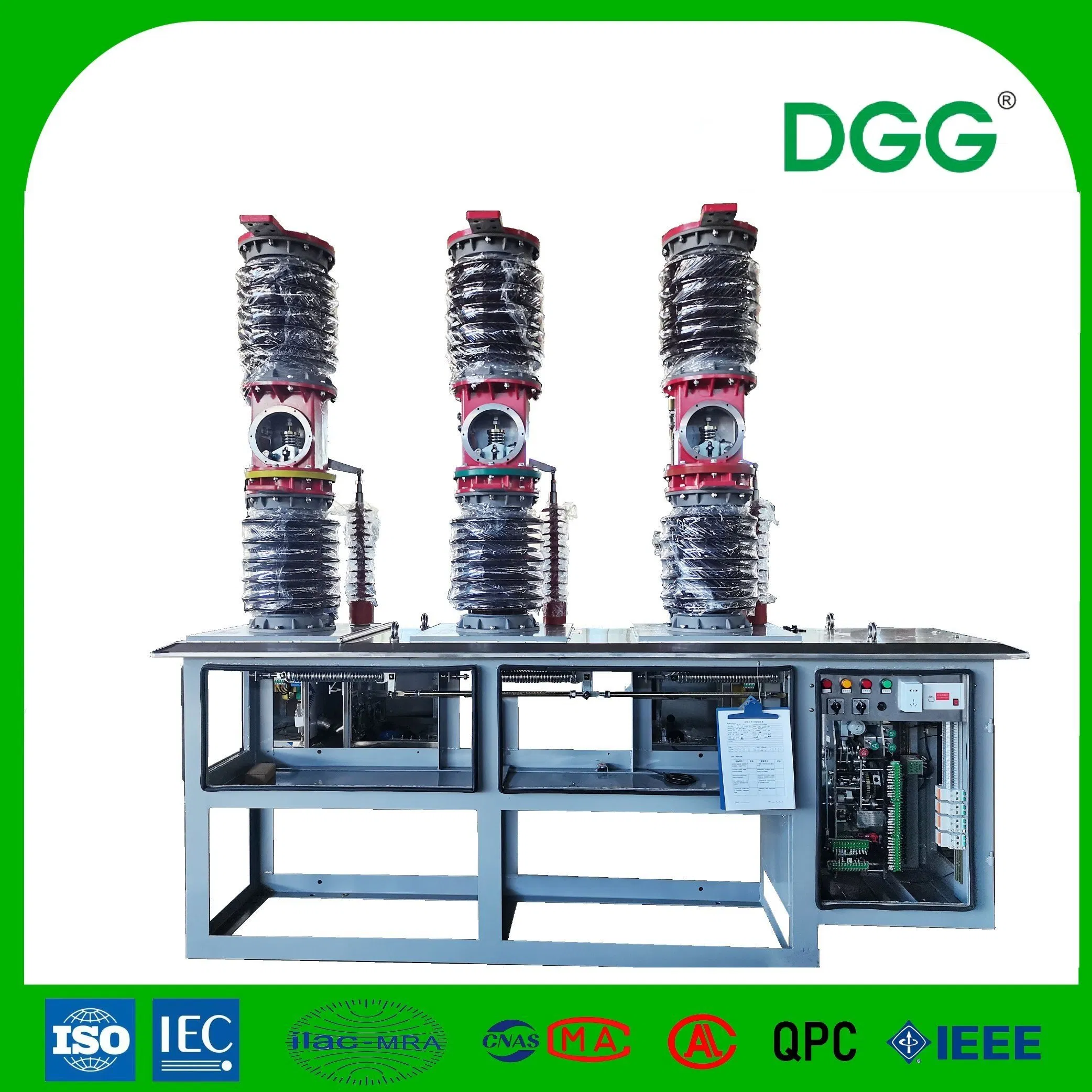

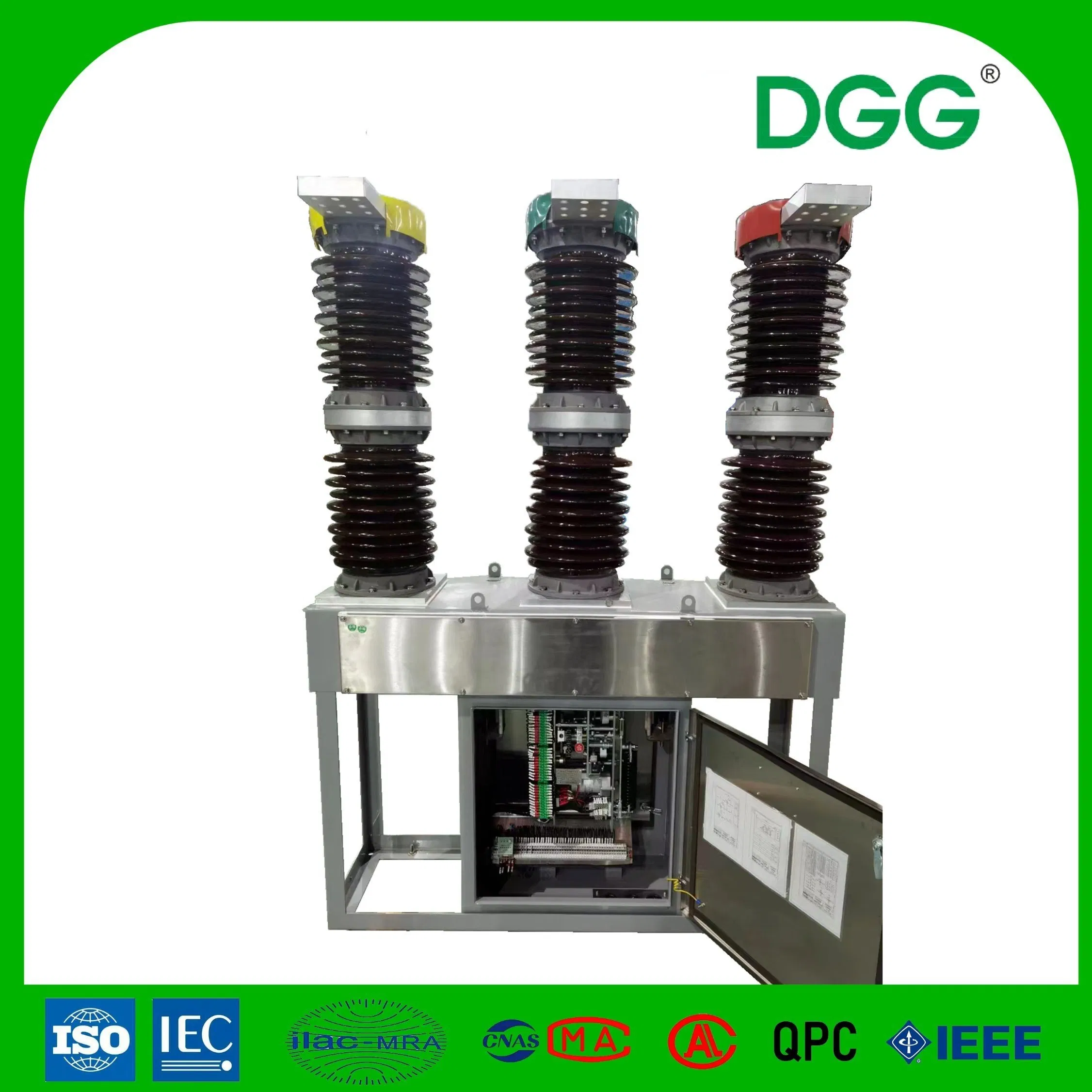

Fotos do Produto
Perguntas Frequentes (FAQ)
Qual é a principal aplicação do disjuntor LW38?
O LW38 é um disjuntor para exteriores trifásico de 50 Hz com tensão nominal de 40,5 kV. É ideal para abrir e fechar correntes nominais e de avaria, comutação de linhas e operação de bancos de condensadores.
Qual gás é utilizado no disjuntor para extinção de arco?
Este modelo utiliza gás SF6 (hexafluoreto de enxofre) de alta qualidade como meio de extinção de arco e isolamento elétrico, garantindo excelente eficiência.
Quais são os limites de temperatura suportados pelo disjuntor LW38?
O equipamento é projetado para operar com total segurança em temperaturas ambientes que variam de -40 °C até 45 °C, sendo indicado também para regiões frias.
Qual é a vida útil mecânica garantida para o LW38?
O disjuntor possui alta resistência com uma vida útil mecânica nominal de até 6000 ciclos de operação (vezes).
O disjuntor possui proteção contra condições climáticas adversas?
Sim. Ele conta com um design de vedação geral do casco melhorado que previne a entrada de poeira, tempestades de areia e água da chuva, assegurando um longo ciclo de manutenção.
Quais certificações e testes o produto possui?
Todos os nossos produtos são submetidos a testes rigorosos em laboratórios profissionais e possuem certificação de qualidade em conformidade com a norma ISO9001-2000.
