Informação Básica
N ° de Modelo:
ZW32-12S
Meio de extinção de arco:
Vácuo
Instalação:
Fixado
Tipo:
Disjuntor de circuito
Função:
Convencional, Proteção de Sobrecorrente
Frequência nominal:
50 hz
Tensão nominal:
12 v.
Corrente nominal:
630/1250A
Corrente de quebra de curto-circuito nominal:
20/25ka
Pacote de Transporte:
caixa de exportação
Marca Registrada:
não
Origem:
China
Código HS:
8504311000
Capacidade de Produção:
100000pçs/ano
⚡
Descrição de Produto

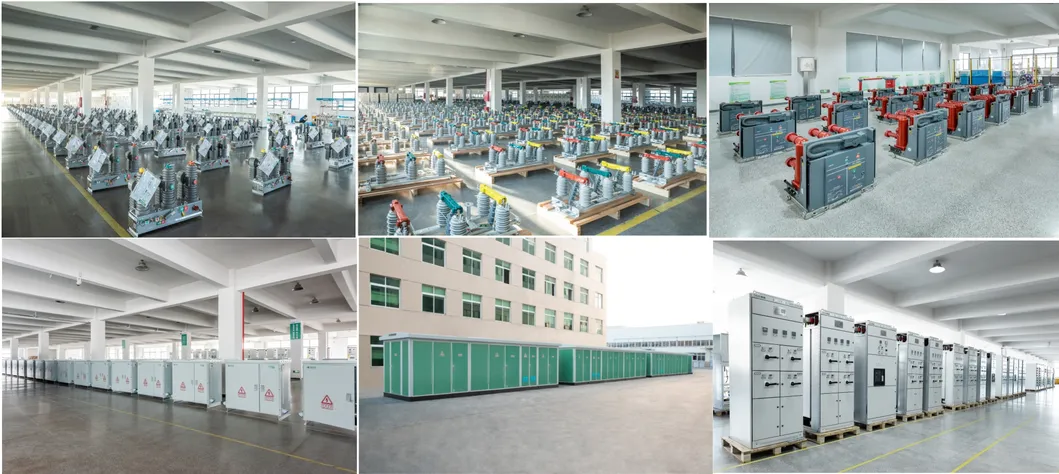

A nossa fábrica
Somos fabricantes profissionais de transformadores de corrente, transformadores de tensão, disjuntores de vácuo/Reperdedor, chaves de isolamento, fusível de desativação, trava-quedas, gabinetes de alta e baixa tensão, dispositivos de medição, transformadores de distribuição de energia, etc.
Geral

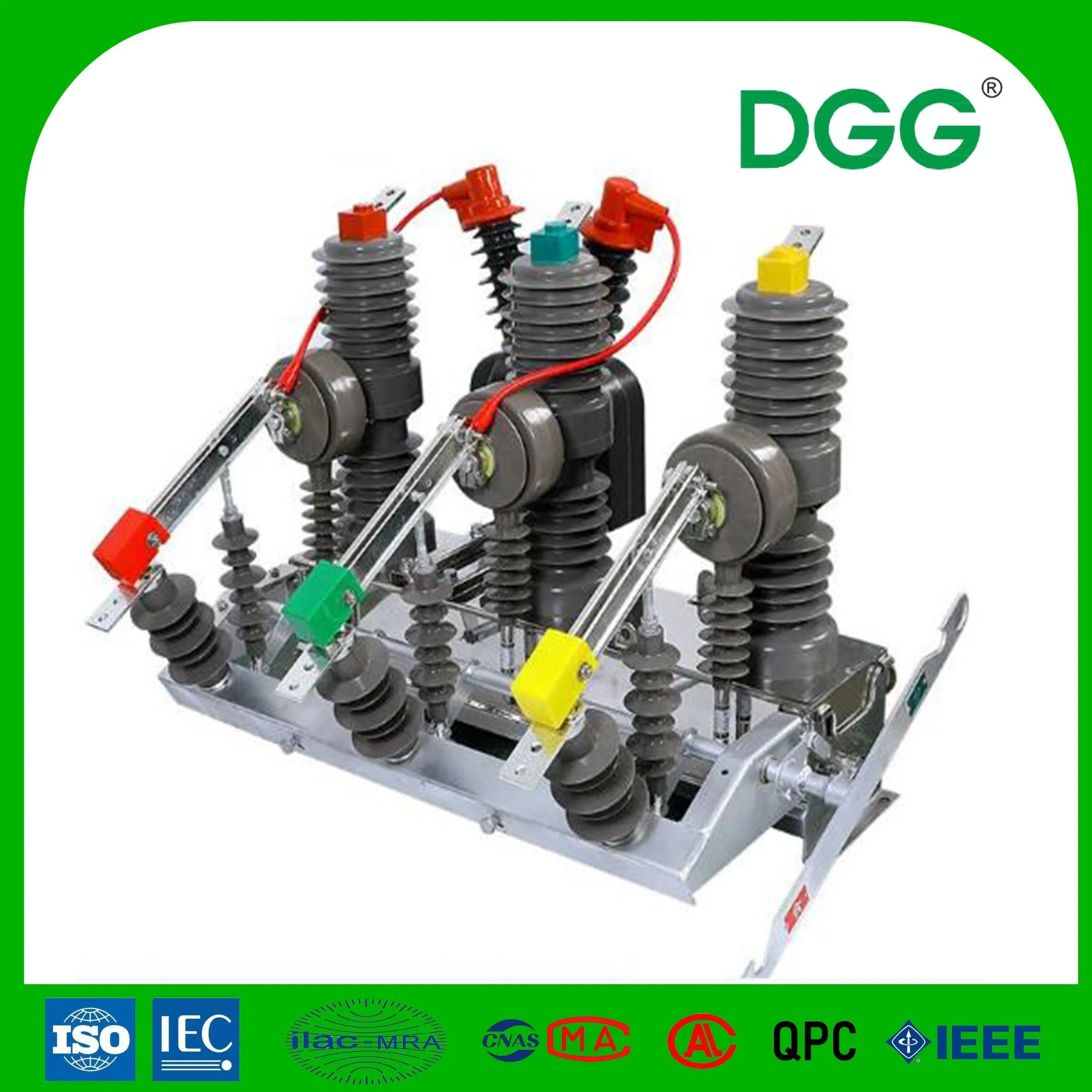

O disjuntor de vácuo AC para exterior da série ZW32-12 é um equipamento de distribuição de 12 kV de 3 fases, 50 Hz. É utilizado para ligar e interromper a corrente de carga, a corrente de sobrecarga e a corrente de curto-circuito. É aplicável a subestações, indústrias, mineração e redes de energia elétrica urbanas e rurais, especialmente aplicáveis em ocasiões com operação frequente e redes de distribuição automática de energia.
Modelo e Definição
Especificações técnicas
| No |
Item |
Unidade |
Dados |
| 1 |
Frequência nominal |
Hz |
50 |
| 2 |
Tensão nominal |
KV |
12 |
| 3 |
Corrente nominal |
A |
630/1250 |
| 4 |
Frequência de potência nominal de curto prazo para suportar tensão |
Interfase, para terra (molhado) |
KV/min |
42/1 |
| Interfase, para terra (seco) |
48/1 |
| Quebra (seco) |
34/1 |
| Circuito secundário à terra |
2/1 |
| 5 |
Resistência nominal a impulsos de raios |
Interfásico, à terra |
KV |
75 |
| Pausa |
85 |
| 6 |
Corrente de quebra de curto-circuito nominal |
Ka |
20/25 |
| 7 |
Corrente nominal de curto-circuito (pico) |
|
50/63 |
| 8 |
Resistência nominal a curto prazo a corrente e duração |
Ka/s |
(20/25)/4 |
| 9 |
Corrente de resistência nominal ao pico |
Ka |
50/63 |
| 10 |
Tempos de quebra de corrente de curto-circuito nominais |
Vezes |
30 |
| 11 |
Tensão nominal de funcionamento e tensão nominal do circuito auxiliar |
V |
AC/DC220, DC48, DC24 |
| 12 |
Resistência do circuito principal |
Sem isolamento |
μΩ |
≤ 80 |
| Com isolamento |
|
≤ 120 |
| 13 |
Vida mecânica |
Vezes |
10000 |
Nota: Se a altitude for superior a 1000 m, o nível de isolamento nominal deve ser modificado conforme apropriado.

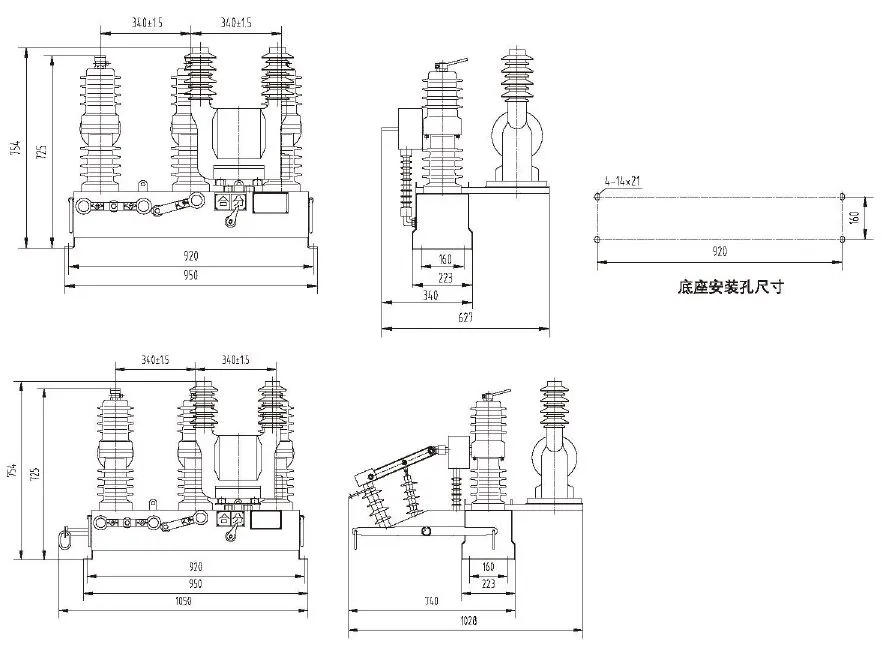

Contorno e dimensões
O nosso Cliente
Os nossos clientes estão localizados em todo o mundo.

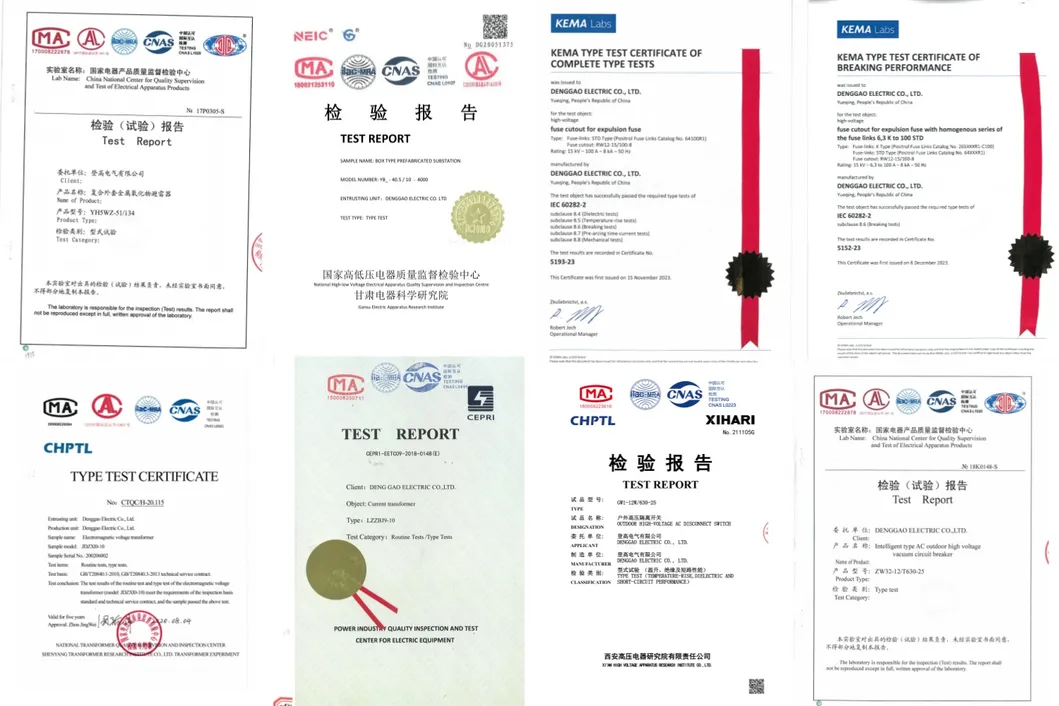

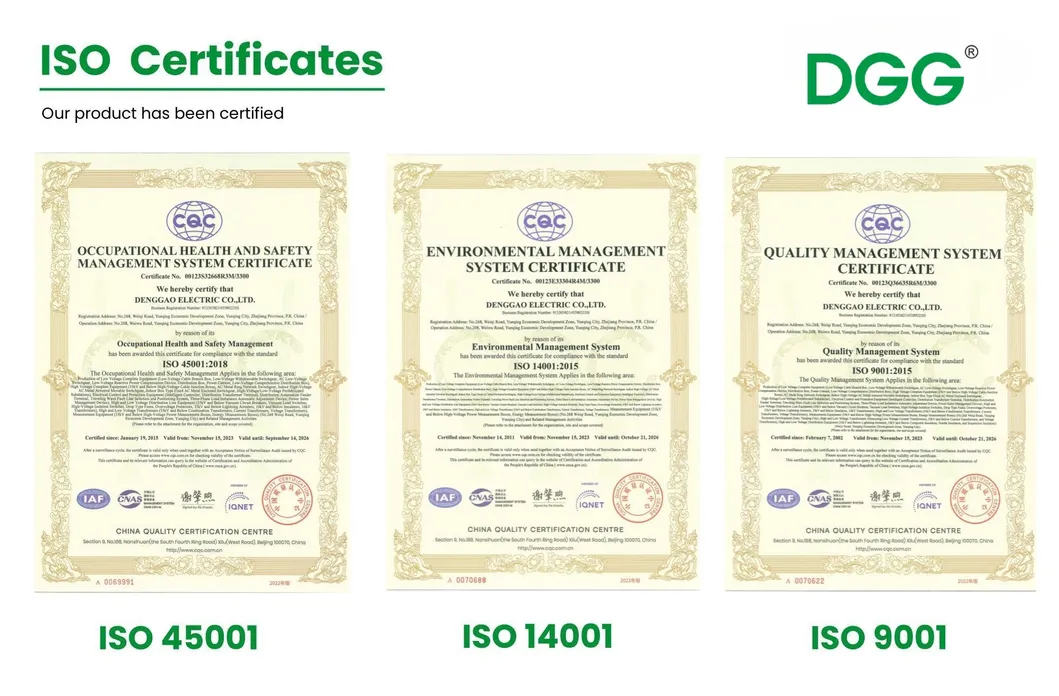

Relatórios de teste
Todos os produtos foram submetidos a testes e certificação profissionais.

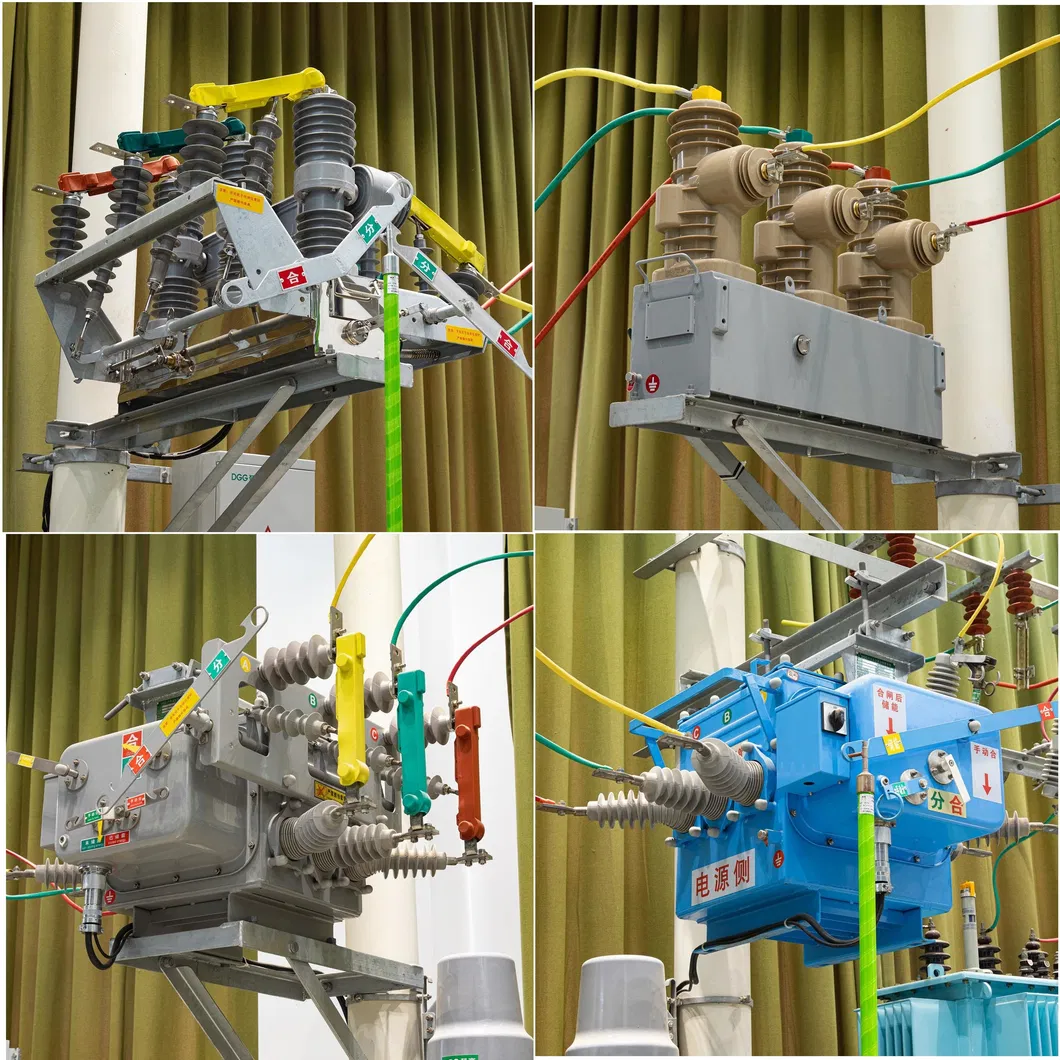

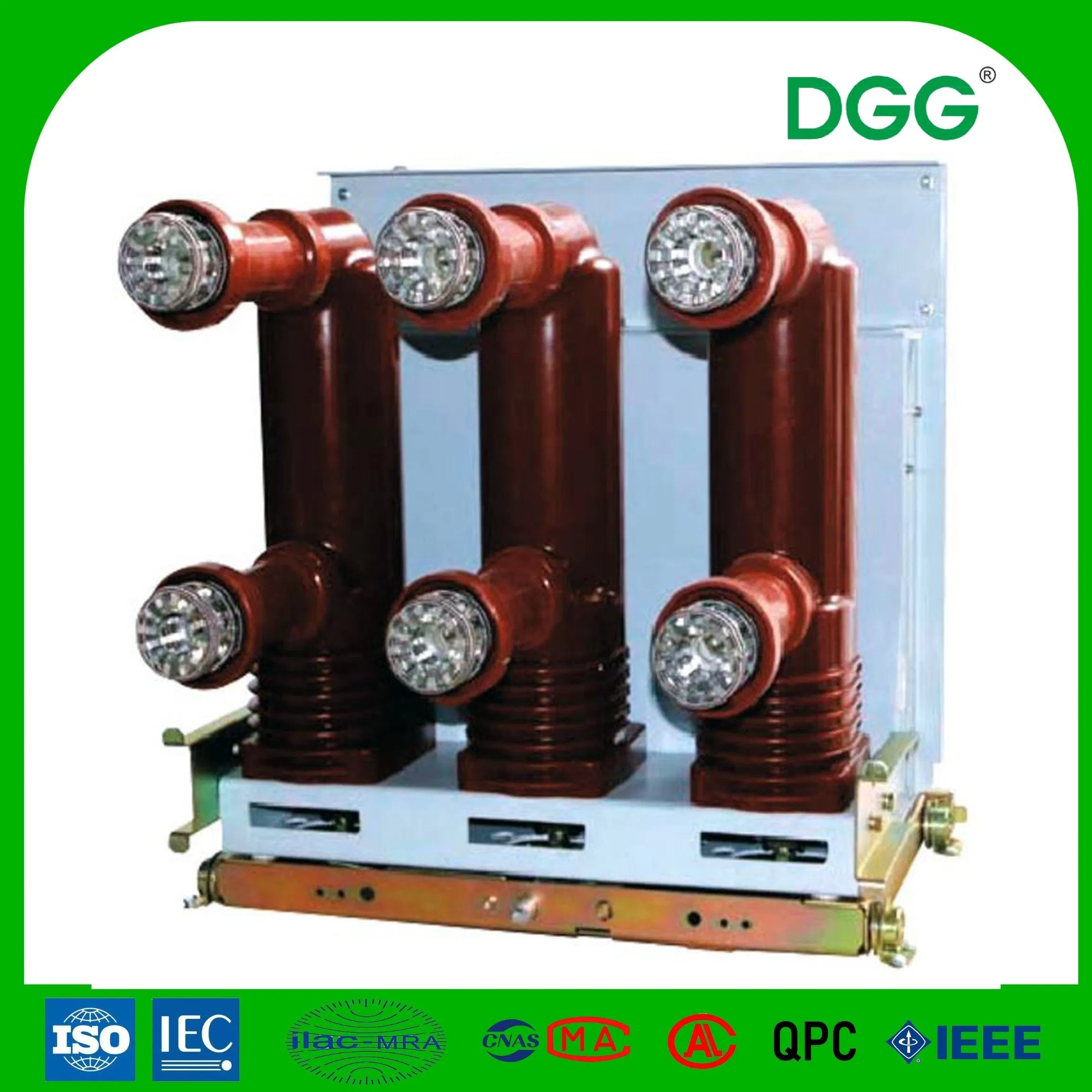

Fotos do produto
❓
Perguntas Frequentes (FAQ)
1. Qual é a principal aplicação do disjuntor a vácuo ZW32-12S?
É ideal para subestações, indústrias, mineração e redes de distribuição de energia elétrica urbanas e rurais, sendo amplamente utilizado para conectar e interromper a corrente de carga, sobrecarga e curto-circuito.
2. Qual o meio de extinção de arco utilizado neste disjuntor?
Este modelo utiliza a tecnologia de extinção de arco a vácuo, garantindo alta eficiência, segurança e longa vida útil ao equipamento.
3. O produto suporta operações sob condições climáticas adversas em ambientes externos?
Sim, a série ZW32-12 foi especialmente projetada para instalação em exteriores (ao ar livre), contando com isolamento robusto apropriado para diferentes condições atmosféricas.
4. Qual é a vida útil mecânica padrão do modelo ZW32-12S?
Este disjuntor possui uma alta durabilidade, com uma vida útil mecânica nominal de até 10.000 operações.
5. Os produtos possuem garantia de qualidade comprovada?
Sim, todos os nossos produtos passam por rigorosos testes e certificações profissionais, cujos relatórios atestam a conformidade com as normas técnicas internacionais vigentes.
